№		Номер детали	Наименование запчасти

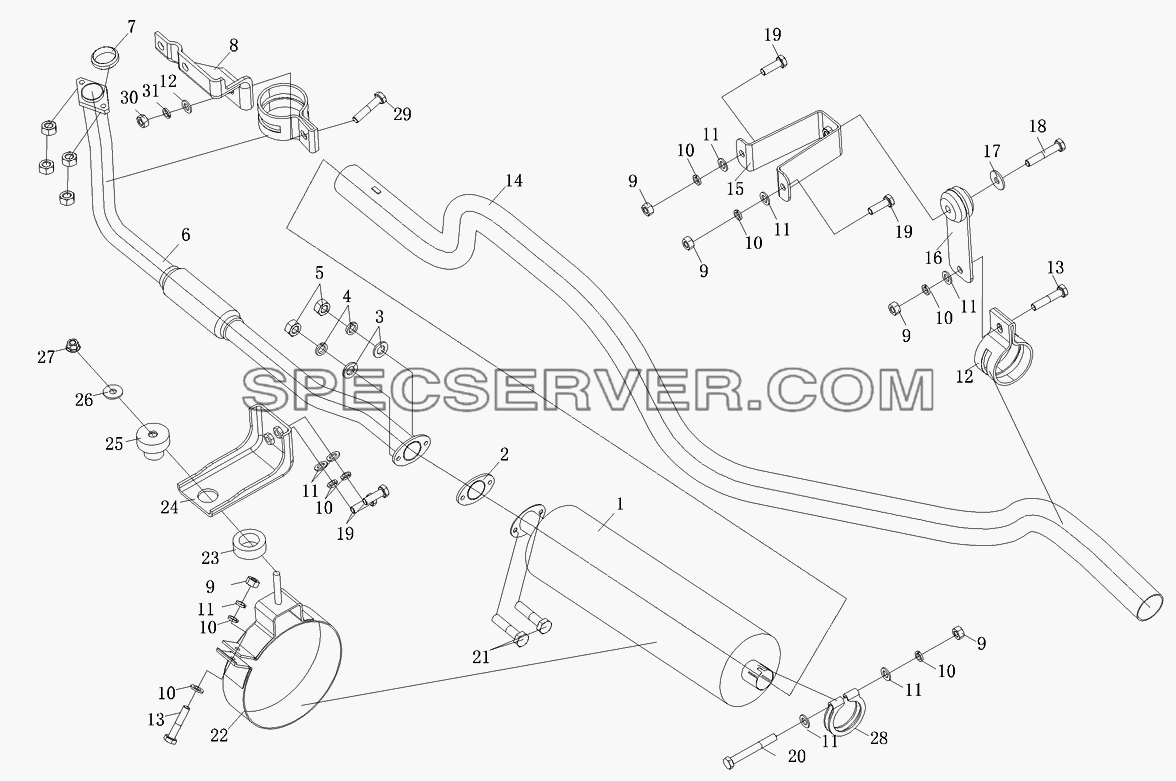

-		1S10391200115	Выхлопная система
1		1103912000092	Глушитель в сборе
2		1103912000104	Уплотнительная прокладка
3		Q40110	Плоская шайба
4		Q40310	Шайба пружинная
5		Q340B10	Гайка шестигранная тип 1
6		1103912000098	Труба выхлопная
7		1104312000080	Сферический соединитель
8		1102912000005	Кронштейн выхлопной трубы
9		Q340B08	Гайка шестигранная тип 1
10		Q40308	Шайба пружинная
11		Q40108	Плоская шайба
12		Q40108F30	Плоская шайба
13		Q150B0840	Болт с шестигранной головкой
14		1103912000095	Труба выхлопная
15		1102912000011	Кронштейн
16		1103912000217	Подвесная пластина
17		Q40208	Шайба
18		Q150B0845	Болт с шестигранной головкой
19		Q150B0825	Болт с шестигранной головкой
20		Q150B0870	Болт с шестигранной головкой
21		Q150B1045	Болт с шестигранной головкой
22		1103912000093	Кронштейн подвески глушителя
23		1102912000002	Резиновая шайба
24		1102912000009	Кронштейн глушителя
25		1102912000007	Резиновая шайба
26		Q40210	Шайба
27		Q33010	Гайка шестигранная с буртиком
28		1104912000081	Зaжимнoй xoмyт I
29		Q150B0840F30	Болт с шестигранной головкой
30		Q340B08F30	Гайка шестигранная тип 1
31		Q40308F30	Шайба пружинная

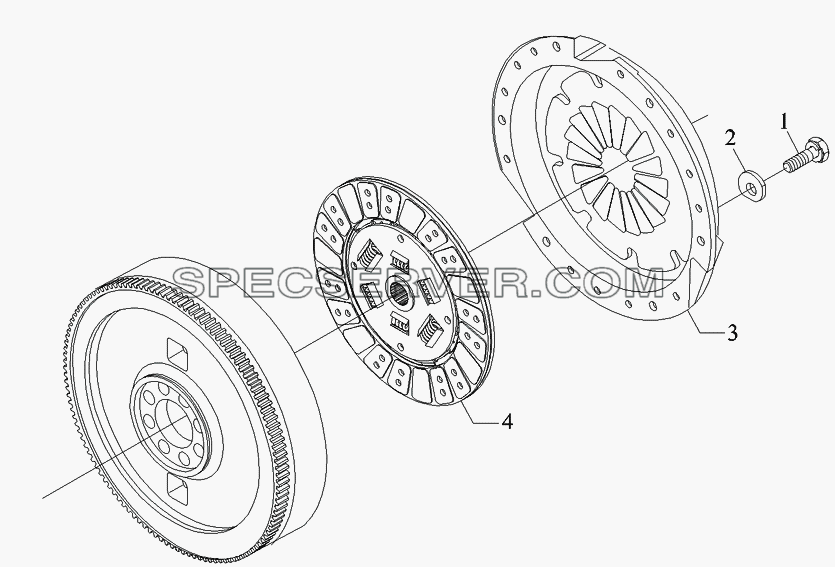

Сцепление для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		E049102000094	Болт с шестигранной головкой, пружинная шайба и плоская шайба
2		E049308000016	Регулировочная шайба
3		E049308000009	Диск сцепления нажимной
4		E049308000010	Диск сцепления ведомый

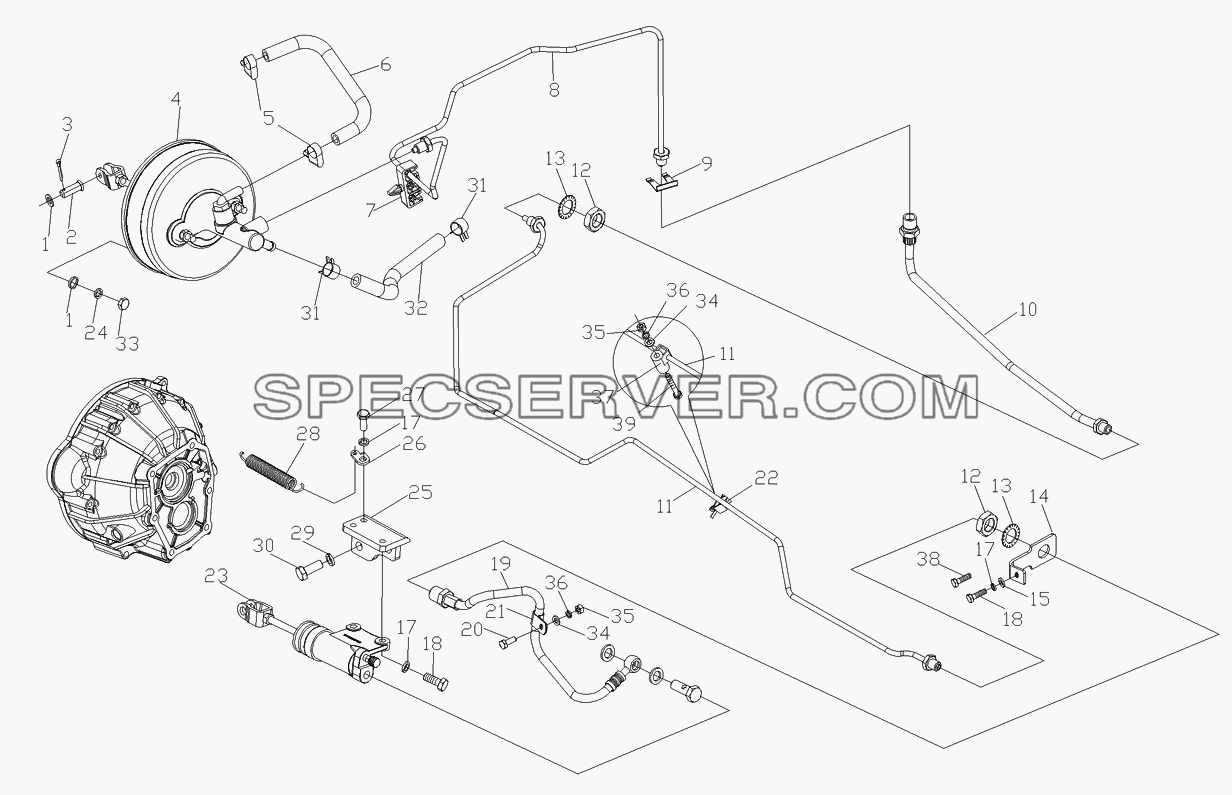

Механизм управления сцеплением для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10391620106	Механизм управления сцеплением
-		1S10391620115	Механизм управления сцеплением
-		1S10491630104	Механизм управления сцеплением
1		Q40108	Плоская шайба
2		Q5101026	Штифт
3		Q5003218	Шплинт
4		1104916300002	Вакуумный усилитель тормозов с главным цилиндром
5		Q67516	Пружинный хомут
6		1104916300004	Трубка впускная главного цилиндра сцепления
7		1102935600025	Хомут трехтрубный
8		1104916300003	Трубопровод главного цилиндра сцепления
9		1102917200003	Замковая пластина 8х60
10		1103916200026	Тормозной шланг
10		1103935600165	Тормозной шланг
11		1103916200016	Трубопровод цилиндра сцепления
11		1103916200043	Трубопровод цилиндра сцепления
12		Q351B18F30	Гайка шестигранная тонкая
13		Q41218F30	Стопорная шайба
14		1102935600016	Кронштейн
14		1103916200030	Кронштейн
15		Q40108F30	Плоская шайба
16		Q340B08F30	Гайка шестигранная тип 1
17		Q40308F30	Шайба пружинная
18		Q150B0825F30	Болт с шестигранной головкой
19		1104616200020	Шланг сцепления
20		Q150B0616F30	Болт с шестигранной головкой
21		Q68612	Скоба
22		1102935600026	Скоба
23		1104916200039	Рабочий цилиндр сцепления
24		Q40308	Шайба пружинная
25		1104916200011	Кронштейн рабочего цилиндра сцепления
26		1104316200108	Пружина возвратная
27		Q150B0820F30	Болт с шестигранной головкой
28		1102716200038	Пружина возвратная вилки сцепления
29		Q40310F30	Шайба пружинная
30		Q151C1025F30	Болт с шестигранной головкой
31		Q673B16	Пружинный хомут
32		1104916300005	Шланг усилителя сцепления
33		Q340B08	Гайка шестигранная тип 1
34		Q40106F30	Плоская шайба
35		Q340B06F30	Гайка шестигранная тип 1
36		Q40306F30	Шайба пружинная
37		1106616200005	Зажим трубы
38		Q150B0620F30	Болт с шестигранной головкой
39		Q150B0660F30	Болт с шестигранной головкой

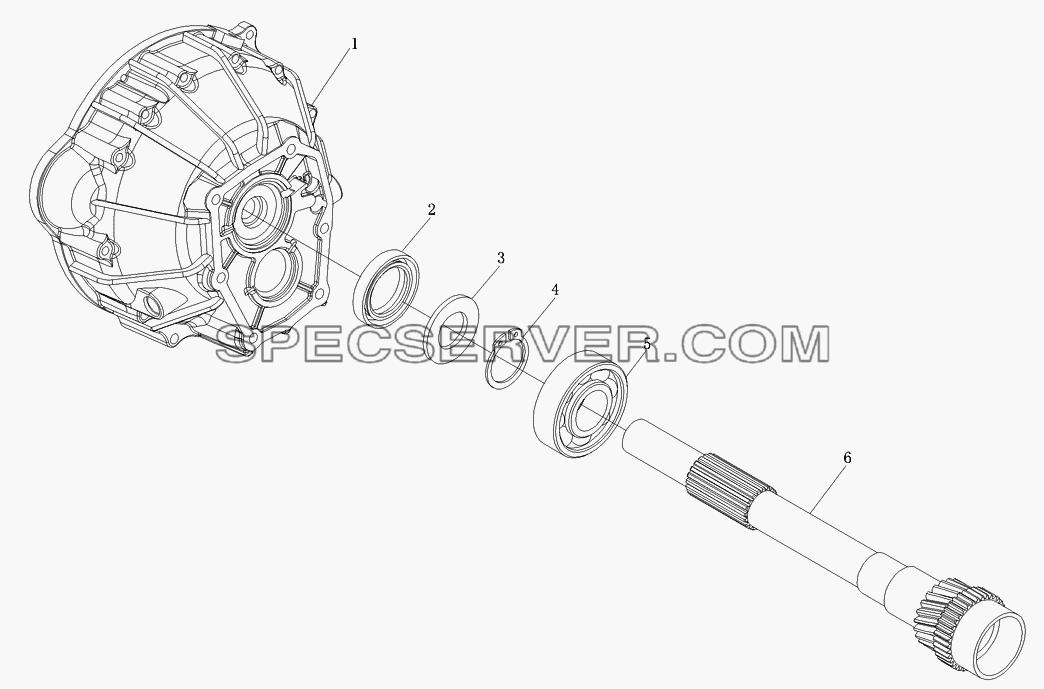

Вал первичный коробки передач для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		JC528T2-1601311	Картер сцепления
2		D120-1701065	Сальник
3		N-1701132-00	Прокладка
4		Koльцo cтoпopнoe GB/T 894.1-1986 40
5		N-1701120-01	Подшипник первичного вала
6		N-1701110-01C	Первичный вал

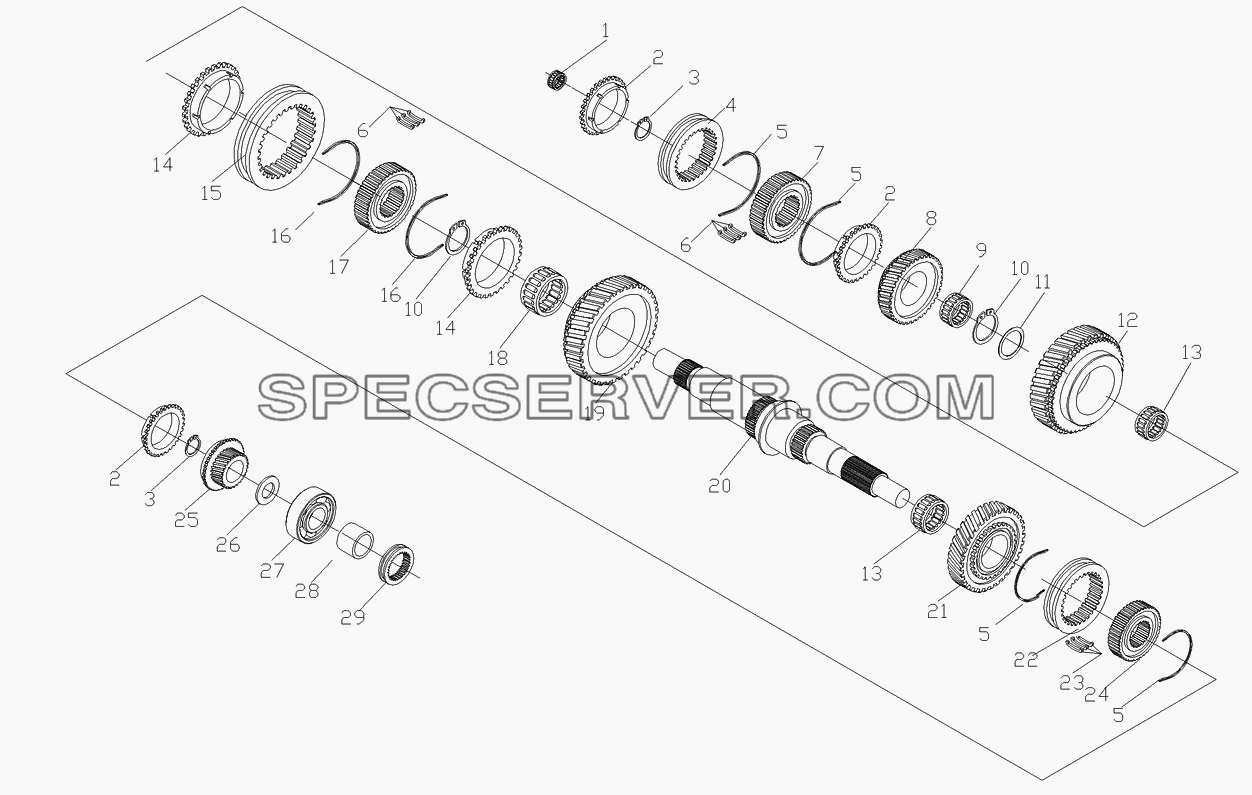

Вал вторичный коробки передач для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		JC521T1-1701202	Ведомая шестерня спидометра
1		N-1701210-02	Игольчатый подшипник
2		D120-1701013	Зубчатое колесо синхронизатора
3		N-1701222-01	Кольцо стопорное
4		N-1701223-01A	Зубчатое колесо синхронизатора третьей и четвертой передач
5		D120-1701093	Упор синхронизатора
6		D120-1701092	Скользящий блок синхронизатора
7		N-1701331-01A	Зубчатый барабан синхронизатора пятой передачи и заднего хода
8		N-1701241-01B	Шестерня третьей передачи вторичного вала
9		N-1701242-00A	Игольчатый подшипник
10		N-1701235-00Z	Кольцо стопорное
11		N-1701236-00A	Упорная шайба
12		N-1701251-01A	Шестерня второй передачи вторичного вала
13		N-1701260-01	Игольчатый подшипник
14		N-1701276-00A	Зубчатое колесо синхронизатора первой и второй передач
15		N-1701272-01A	Зубчатое колесо синхронизатора первой и второй передач
16		N-1701271-01A	Пружина синхронизатора первой и второй передач
17		N-1701273-01A	Зубчатый барабан синхронизатора первой и второй передач
18		N-1701260-02A	Игольчатый подшипник
19		N-1701281-00A	Шестерня первой передачи вторичного вала
20		N-1701201-01A	Вторичный вал
21		N-1701291-01A	Шестерня заднего хода вторичного вала
22		N-1701332-01A	Зубчатое колесо синхронизатора пятой передачи и заднего хода
23		N-1701333-01	Вкладыш синхронизатора пятой передачи и заднего хода
24		N-1701331-01A	Зубчатый барабан синхронизатора пятой передачи и заднего хода
25		N-1701230-01B	Шестерня пятой передачи второй оси
26		N-1701321-01A	Упорная шайба
27		N-1701340-02	Подшипник
28		N-1701361-01A	Втулка регулировочная
29		N-1701362-01A	Ведомая шестерня спидометра

Крышка коробки и механизм переключения передачи для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Зaглyшka GB2254-80 16
2		N-1702232-01A	Вал вилки переключения первой и второй передач
3		N-1702254-01A	Пружина
4		Cтaльнoй шapиk GB308-84 8.731
5		D120-1702020	Штифт
6		N-1702231-01A	Вилка переключения первой и второй передач
7		N-1702233-01A	Головка переключения первой и второй передач
8		N-1702211-00A	Головка переключения третьей и четвертой передач
9		N-1702230-01A	Вилка переключения третьей и четвертой передач
10		N-1702255-01	Штифт
11		N-1702242-01A	Вилка переключения пятой передачи и заднего хода
12		N-1702241-00A	Головка переключения пятой передачи и заднего хода
13		D120-1702117	Сальник
14		N-1702160-00	Рычаг переключения передач с валом
15		N-1702212-01A	Вал вилки переключения третьей и четвертой передач
16		N-1702190-00Z	Вал выбора передач с рычагом
17		N-1702180-01	Вал выбора передач с рычагом
18		N-1702176-00	Шайба
19		N-1702174-00	Пружина-ограничитель заднего хода
20		N-1702173-00	Шайба
21		[Пpokлaдka]	Прокладка
22		JC521T5EA-1702100	Крышка коробки переключения передач
23		JC528T2-3729	Выключатель сигнала заднего хода
24		N-1701530-00	Пробка
25		D120-1702020	Штифт
26		D120-1702140	Рычаг выбора передач
27		Бoлт GB5787-86 M8x25
28		N-1702243-01A	Вал вилки переключения пятой передачи и заднего хода
29		GB879-86 4x30	Штифт
30		D120-1702118	Дефлектор
31		O-oбpaзнoe koльцo GB1235-76 20x2.4
32		N-901900-00	Зажим проводов
