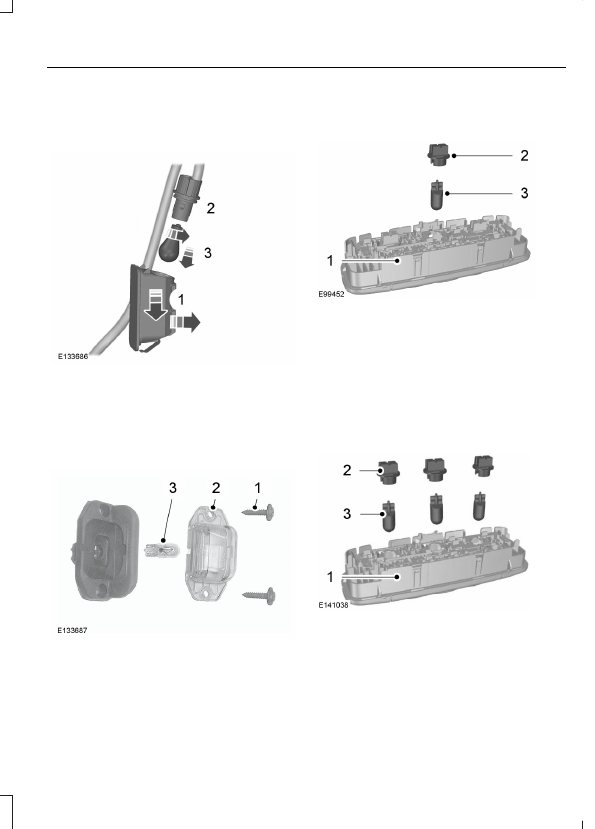

Фонарь освещения номерного
знака

Тип 1

1.

Аккуратно освободите пружинный
зажим и снимите лампу.

2. Выньте разъем с лампой.

3. Извлеките лампу.

Тип 2

1.

Выверните болты крепления.

2. Снимите рассеиватели фар.

3. Извлеките лампу.

Плафон освещения салона

Шасси с удлиненной кабиной и
кабиной с двумя рядами сидений

1.

Осторожно открепите модуль
лампы.

2. Поверните патрон лампы против

часовой стрелки и снимите его.

3. Извлеките лампу.

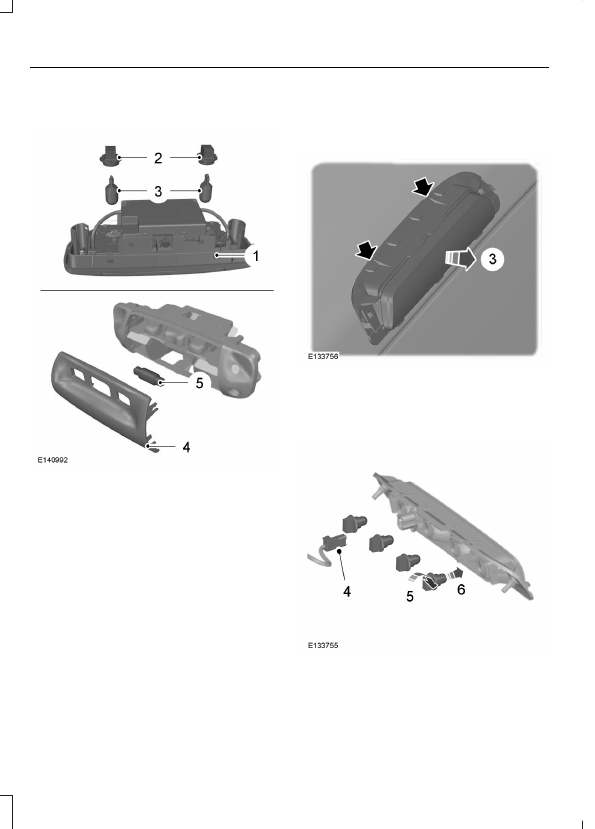

Плафон для чтения

Тип 1

Без аварийного датчика

1.

Осторожно открепите модуль
лампы.

2. Поверните патрон лампы против

часовой стрелки и снимите его.

3. Извлеките лампу.

195

Обслуживание

Тип 2

С аварийным датчиком

1.

Осторожно открепите модуль
лампы.

2. Для плафона для чтения, поверните

патрон лампы против часовой
стрелки и снимите его.

3. Извлеките лампу.

4. Для центрального плафона,

снимите рассеиватели ламп.

5. Извлеките лампу.

Центральный верхний фонарь
стоп-сигнала

Тип 1

1.

Снимите рассеиватели фар.

2. Выверните болты крепления.
3. Осторожно открепите модуль

лампы.

4. Отсоедините штекерный разъем.

5. Поверните патрон лампы на 45°

против часовой стрелки и снимите
его.

196

Обслуживание

6. Извлеките лампу.

Тип 2

1.

Снимите рассеиватели фар.

2. Выверните болты крепления.

3. Осторожно открепите модуль

лампы.

4. Отсоедините штекерный разъем.

5. Снимите патрон лампы, потянув его

прямо на себя.

6. Извлеките лампу.

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ЛАМП

Мощность (Ватт)

Спецификации

Лампа

55/60

H4

Дальний и ближний свет
фар

21

P21W

Передний фонарь указа-
теля поворота

5

W5W

Габаритный огонь

55

H11

Передние противоту-
манные фары

5

-

Боковой повторитель

*

21

WY21W

Задний фонарь указателя
поворота

21/5

W21/5W

Задний фонарь и стоп-
сигнал

197

Обслуживание

Мощность (Ватт)

Спецификации

Лампа

21

W21W

Фонари заднего хода

21

W21W

Задний противотуманный
фонарь

5

W5W

Фонарь подсветки реги-
страционного знака

5

W5W

Освещение салона

5

W5W

Плафон для чтения

5

W5W

Центральный верхний
стоп-сигнал

5

W5W

Фонарь рейлинга на
крыше

*

 Замена лампы невозможна, так как

лампа является встроенной частью
блока. Следует заменить фонарь
бокового повторителя поворота.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие жидкости

Тип

Рекомендуемая рабочая

жидкость

Элемент

WSS-M2C-913-C

Моторное масло Castrol

Моторное масло для

дизельных двигателей

(для рынков с низкими

допусками на содержание

серы — менее 350 част./

млн)

WSS-M2C-913-D

WSS-M2C-921-A

Моторное масло Castrol

Моторное масло для

дизельных двигателей

(для рынков с высокими

допусками на содержание

серы — более 350 част./

млн)

WSS-M2C-913-D

WSS M2C913-C

Моторное масло Castrol

Моторное масло для

бензиновых двигателей

WSS-M2C-913-D

WSS-M2C929-A

198

Обслуживание
