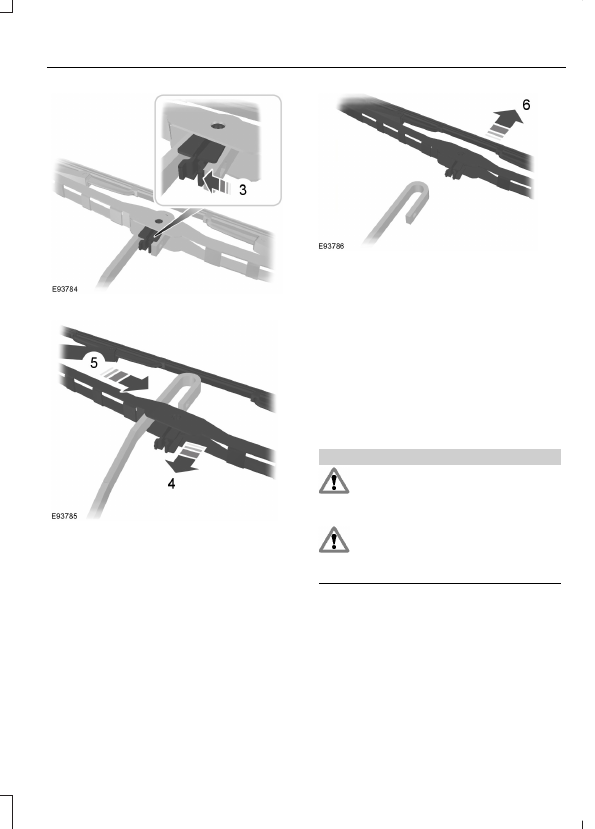

3. Освободите фиксатор.

4. Поверните щетку стеклоочистителя.

5. Переместите в направлении,

показанном на рисунке.

6. Снимите щетку очистителя.
7.

Установка выполняется в обратной
последовательности.

Примечание: Проверьте надежность
фиксации щетки стеклоочистителя.
Опустите рычаг и щетку
стеклоочистителя обратно на ветровое
стекло. При включении зажигания
рычаги стеклоочистителя автоматически
вернутся в предусмотренное положение.

ЗАМЕНА ЛАМП

ПРЕДУПРЕЖДЕНИЯ

Выключите зажигание и лампы.
Несоблюдение этого
предупреждения может привести

к серьезным травмам.

Перед снятием ламп убедитесь,
что они остыли. Несоблюдение
этого предупреждения может

привести к серьезным травмам.

Примечание: Устанавливайте только
подходящие по техническим
требованиям лампы.  См. Таблица
технических характеристик ламп (стр.
197).

191

Обслуживание

Примечание: Далее приведены
инструкции, описывающие правильное
снятие ламп. Установка производится в
последовательности, обратной снятию,
если нет дополнительных указаний.

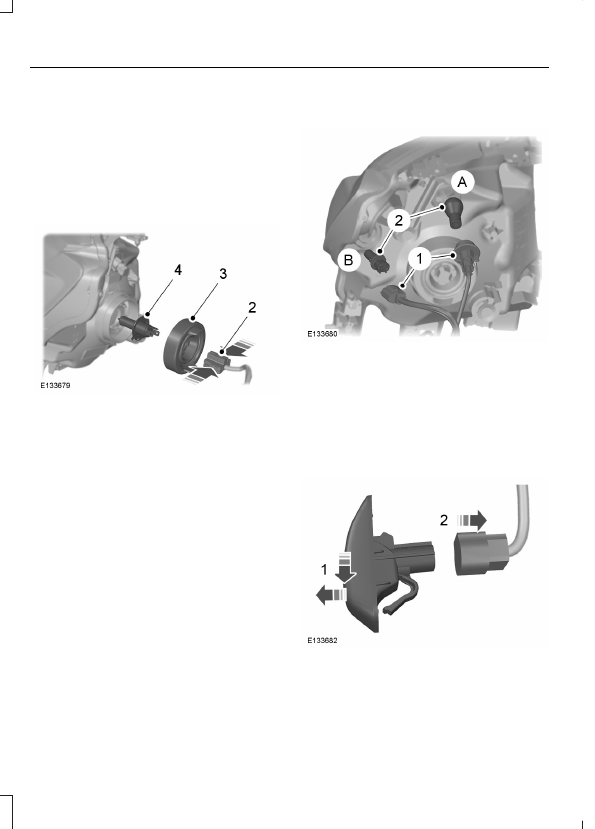

Фара головного света

1.

Откройте капот.  См. Открывание
и закрывание капота (стр. 178).

2. Отсоедините штекерный разъем.

3. Снимите резиновую крышку.

4. Освободите зажим и снимите лампу.

Примечание: Не прикасайтесь к
стеклянной поверхности лампы.

Примечание: Убедитесь в том, что
резиновые уплотнения установлены
правильно по отношению к лампе и
корпусу фары.

Габаритный огонь и индикатор
направления

Рычаг указателей поворота

A

Габаритный огонь

B

1.

Снимите патрон лампы, потянув его
прямо на себя.

2. Извлеките лампу.

Боковой повторитель

1.

Сдвиньте рассеиватель назад и
снимите его.

2. Отсоедините штекерный разъем.

192

Обслуживание

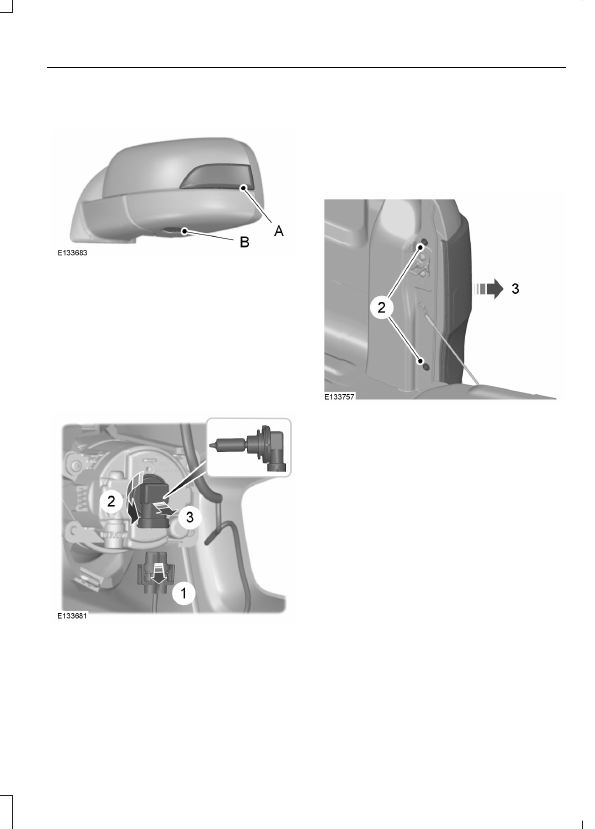

Лампа подсветки входа и
боковой повторитель

Боковой повторитель

A

Лампа подсветки входа

B

Примечание: Эти лампы не
обслуживаемые. В случае выхода из
строя обратитесь к авторизованному
дилеру.

Передние противотуманные
фары

Примечание: Узел лампы и патрона
противотуманной фары является
неразборным.

1.

Отсоедините штекерный разъем.

2. Поверните патрон лампы против

часовой стрелки и снимите его.

Задние фары

Тип 1

Габаритный задний фонарь,
стоп-сигнал, фонарь заднего хода,
противотуманный фонарь и
указатель поворота

193

Обслуживание

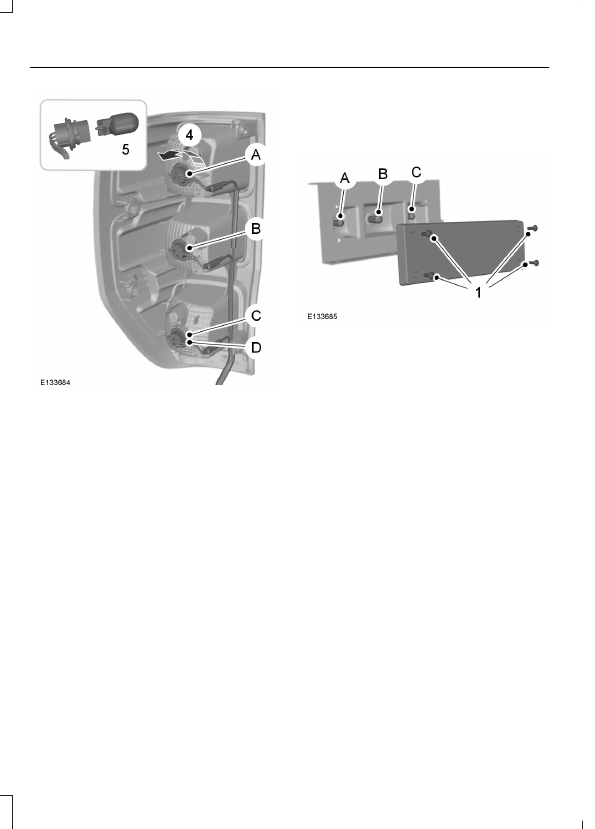

Задний фонарь и стоп-сигнал

A

Рычаг указателей поворота

B

Фонари заднего хода

C

Противотуманная фара (с
левой стороны для а/м с
левосторонним управлением).

D

1.

Откройте дверь багажного
отделения.

2. Выверните болты крепления.

3. Снимите задний фонарь.

4. Поверните патрон лампы против

часовой стрелки и снимите его.

5. Извлеките лампу.

Тип 2

Габаритный задний фонарь,
стоп-сигнал, фонарь заднего хода
и указатель поворота

Рычаг указателей поворота

A

Задний фонарь и стоп-сигнал

B

Фонари заднего хода

C

1.

Выверните болты крепления.

2. Снимите рассеиватели фар.

3. Извлеките лампу.

194
