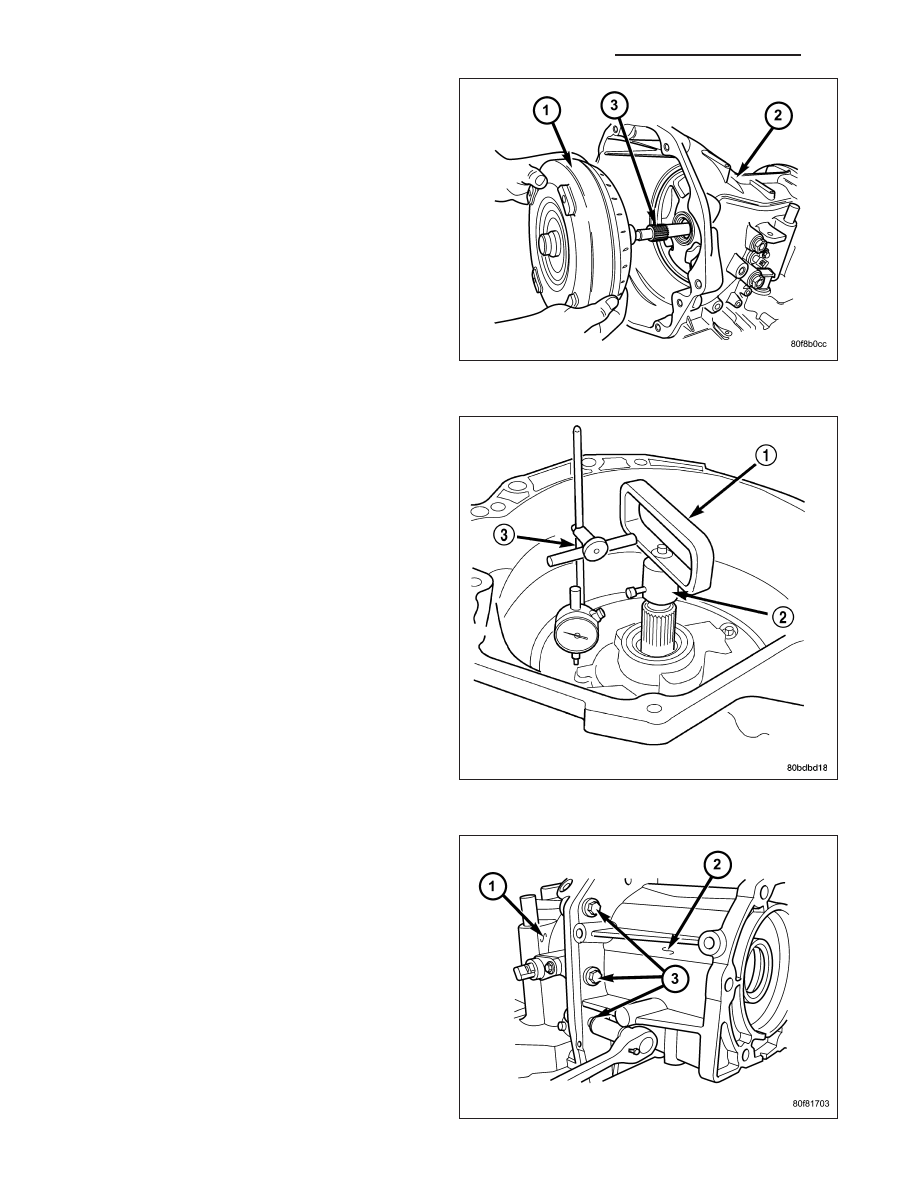

1. Remove the torque converter (1) from the transmis-

sion input shaft (3).

2. Measure input shaft end play using Tool 8266 (1,

2). Set up Tool 8266 and a dial indicator as shown.

3. Move input shaft in and out to obtain end play

reading. End play specifications are 0.13 to 0.64
mm (0.005 to 0.025 inch). Record indicator reading
for reference when reassembling the transmission.
If endplay exceeds the specified range, the #4
thrust plate needs to be inspected and changed if
necessary.

NOTE: The four bolts (3) along the bottom of the
adapter or extension housing (2) have a sealing
patch applied from the factory. Note the locations
of these bolts and separate these bolts for reuse.

21 - 260

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

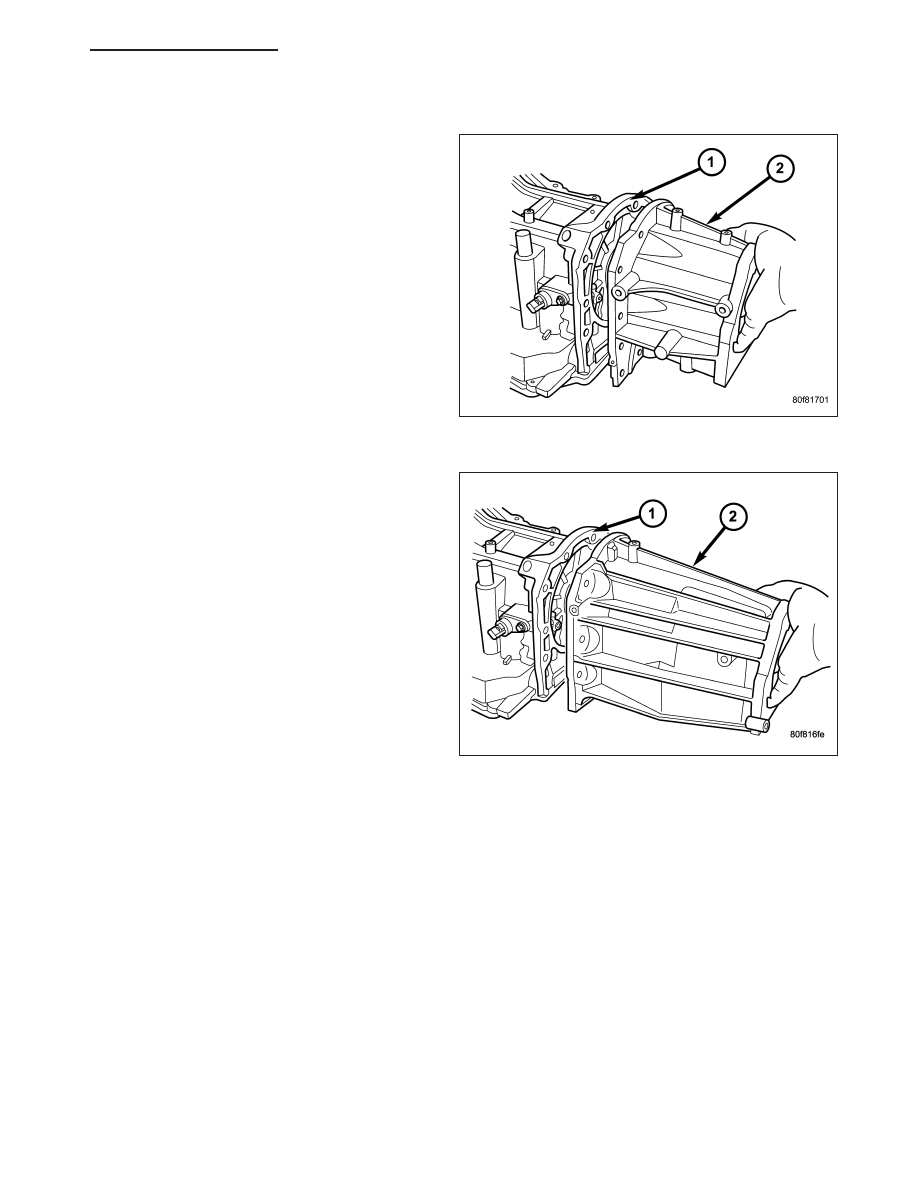

4. Remove the bolts that hold the adapter or extension housing (2) onto the transmission case.

5. Remove the adapter (2) housing, 4X4 vehicles

only, from the transmission case. There are two pry
slots located near the bottom corners of the hous-
ing for separating the housing from the transmis-
sion case.

6. Remove the extension (2) housing, 4X2 vehicles

only, from the transmission case. There are two pry
slots located near the bottom corners of the hous-
ing for separating the housing from the transmis-
sion case.

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 261

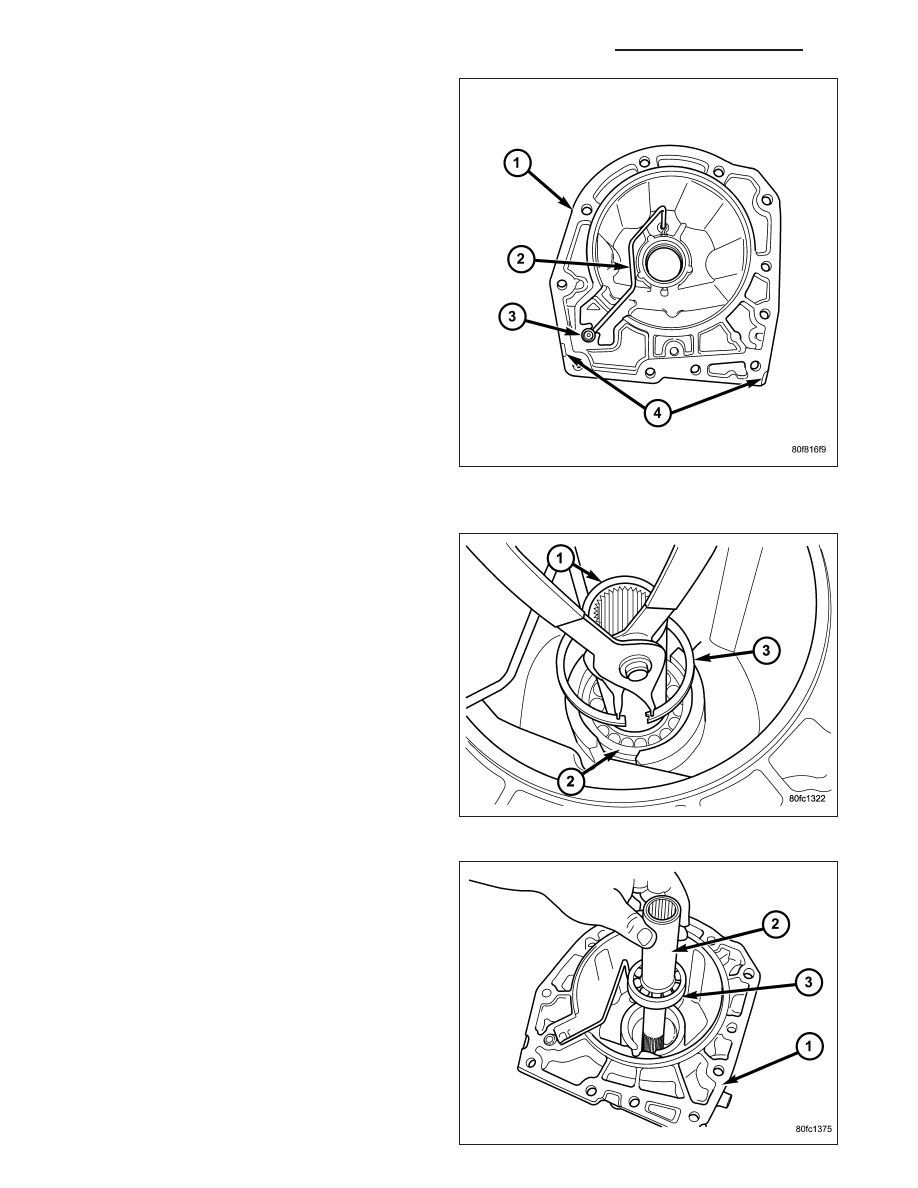

7. Inspect the lube tube grommet (3) for damage. If

the grommet lip is damaged, it will need to be
replaced.

8. On 4X2 transmissions, perform the following, if necessary:

a.

Remove the extension shaft bearing snap ring
(3) from the extension housing.

b.

Remove

the

extension

shaft

and

bearing

assembly (2) from the extension housing (1).

21 - 262

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

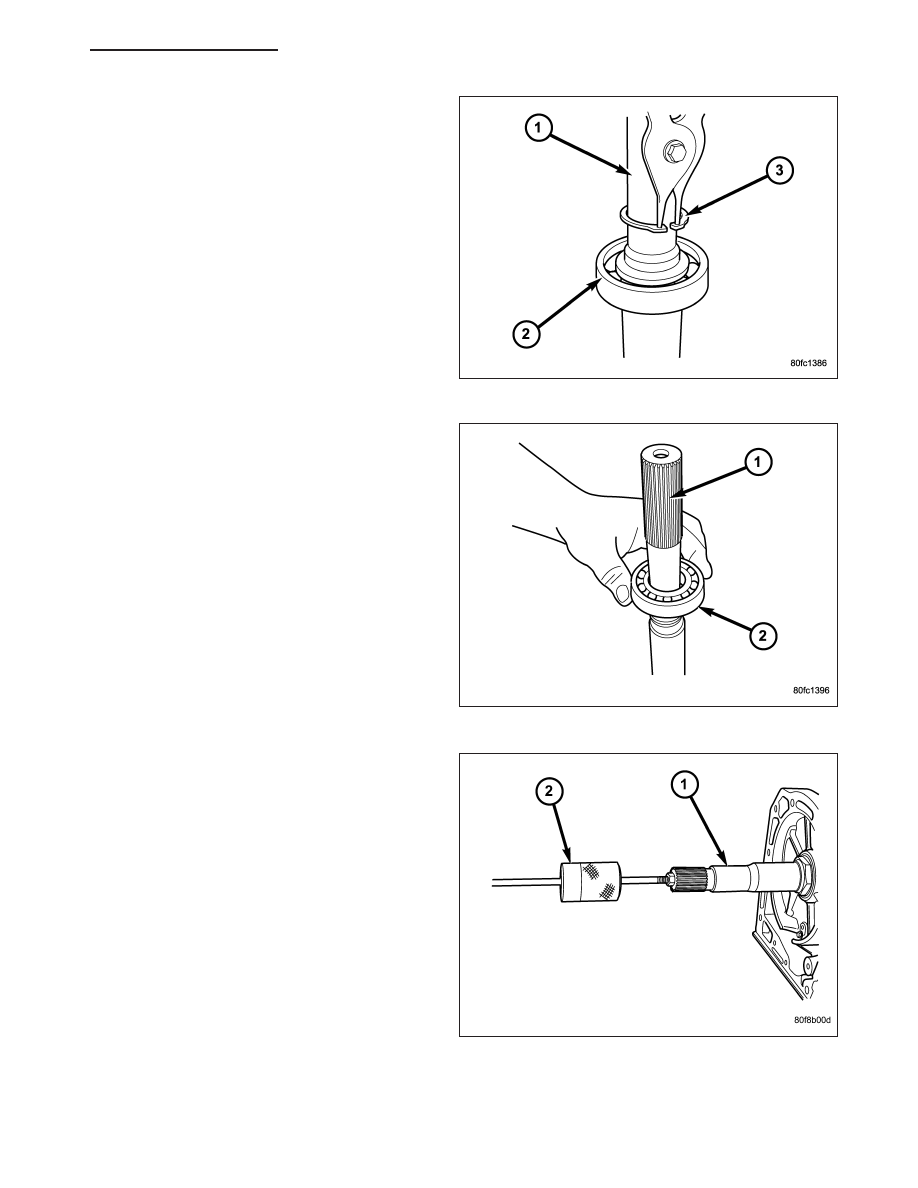

c.

Remove the extension shaft bearing retaining
ring (3) from the extension shaft (1).

d.

Remove the extension shaft bearing (2) from
the extension shaft (1).

9. Using a Slide Hammer C-3752 (2), remove the 4X4

stub shaft (1).

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 263
