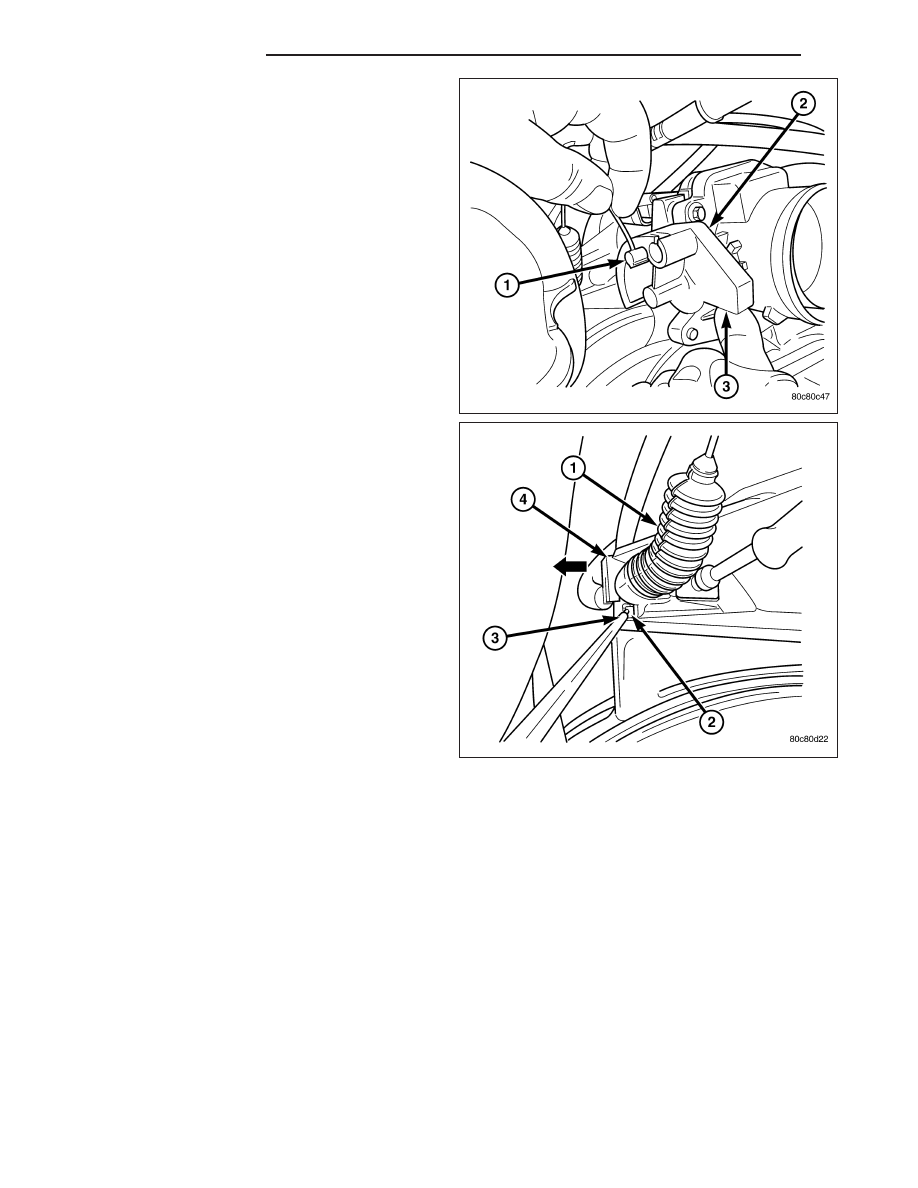

7. Hold throttle in wide open position. While held in

this position, slide throttle cable pin (1) from throttle
body bellcrank.

8. Using a pick or small screwdriver (3), press release

tab (2) to release plastic cable mount from bracket.
Press on tab only enough to release cable from
bracket. If tab is pressed too much, it will be
broken. Slide plastic mount (4) towards right side
of vehicle to remove throttle cable from throttle
body bracket.

9. Remove throttle cable from vehicle.

4.7L V-8

CAUTION: Be careful not to damage or kink cable core wire (within cable sheathing) while servicing accel-
erator pedal or throttle cable.

14 - 50

FUEL INJECTION

ND

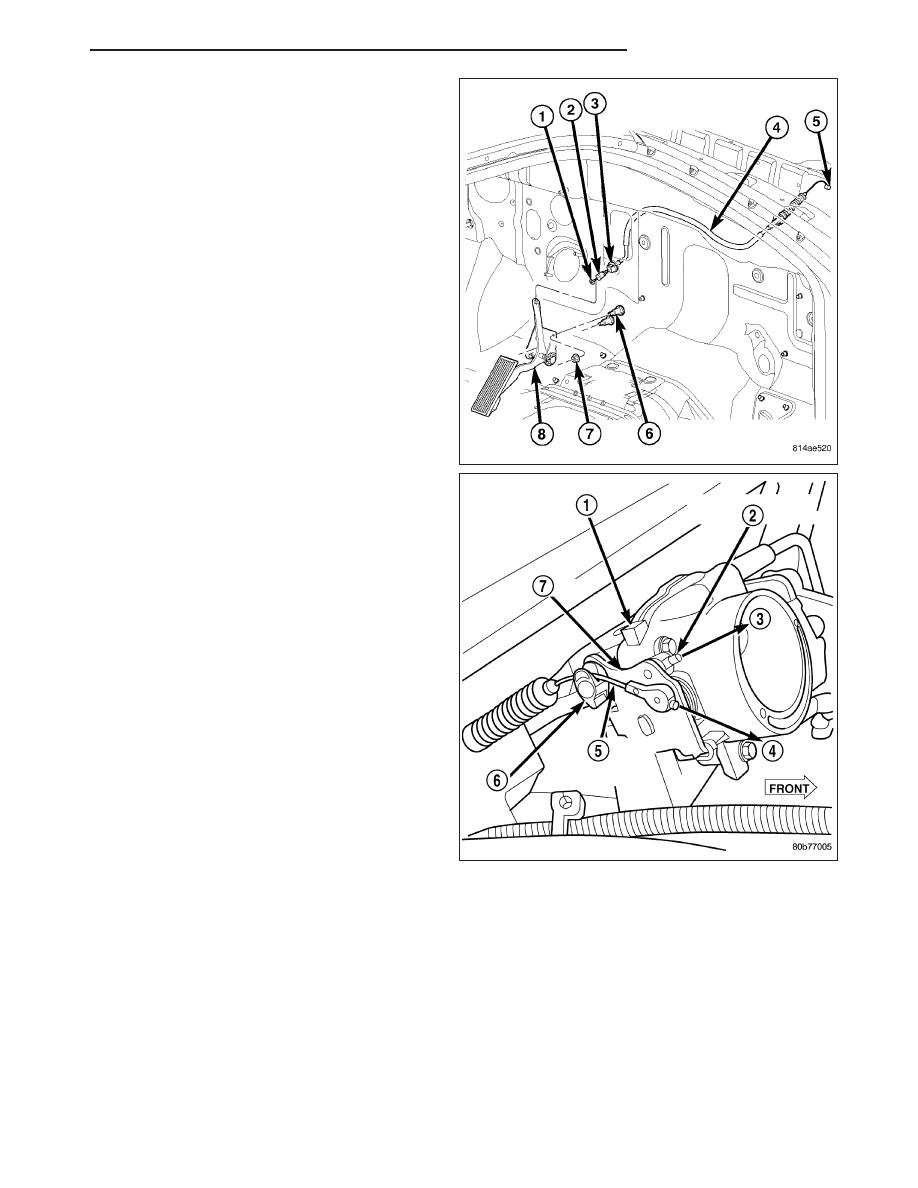

1. From inside vehicle, hold up accelerator pedal.

Remove plastic cable retainer (clip) and throttle
cable core wire from upper end of pedal arm. Plas-
tic cable retainer (clip) (2) snaps into pedal arm.

2. Remove cable core wire at pedal arm.

3. From inside vehicle, remove cable clip holding

cable to dashpanel.

4. Remove air box at throttle body.

5. Unsnap cable from dashpanel routing clip.

6. Remove cable housing from dash panel and pull

into engine compartment.

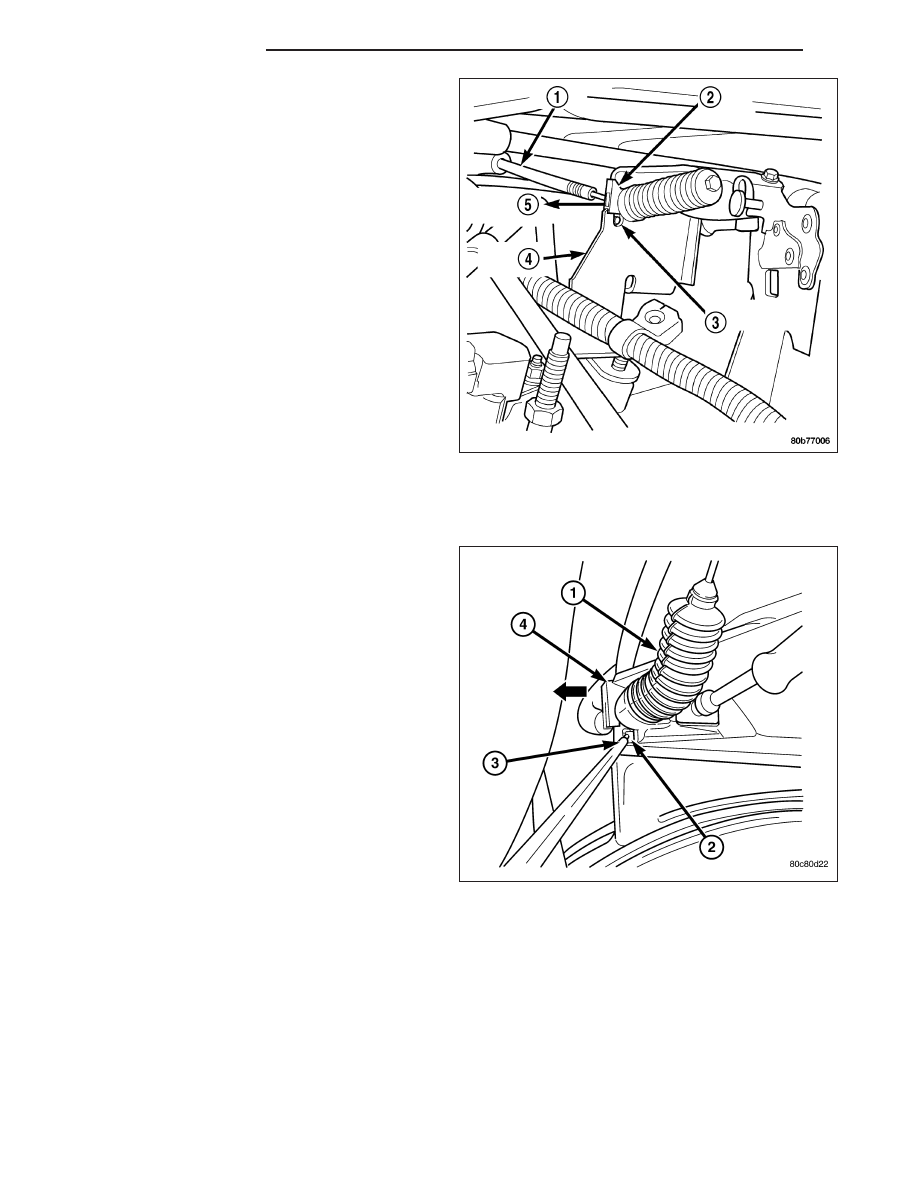

7. Using finger pressure only, disconnect accelerator

cable connector at throttle body bellcrank pin by
pushing connector off bellcrank pin towards front of
vehicle (4). DO NOT try to pull connector off
perpendicular to bellcrank pin. Connector will
be broken.

8. Lift accelerator cable from top of cable cam (6).

ND

FUEL INJECTION

14 - 51

9. Press tab (3) to release plastic cable mount from

bracket. Press on tab only enough to release
cable from bracket. If tab is pressed too much,
it will be broken. Slide plastic mount (2) towards
passenger side of vehicle to remove cable from
bracket.

10. Remove throttle cable from vehicle.

INSTALLATION

3.7L V-6

1. Slide accelerator cable plastic mount into throttle

body

mounting

bracket.

Continue

sliding

until

release tab (2) is aligned to hole in mounting
bracket.

14 - 52

FUEL INJECTION

ND

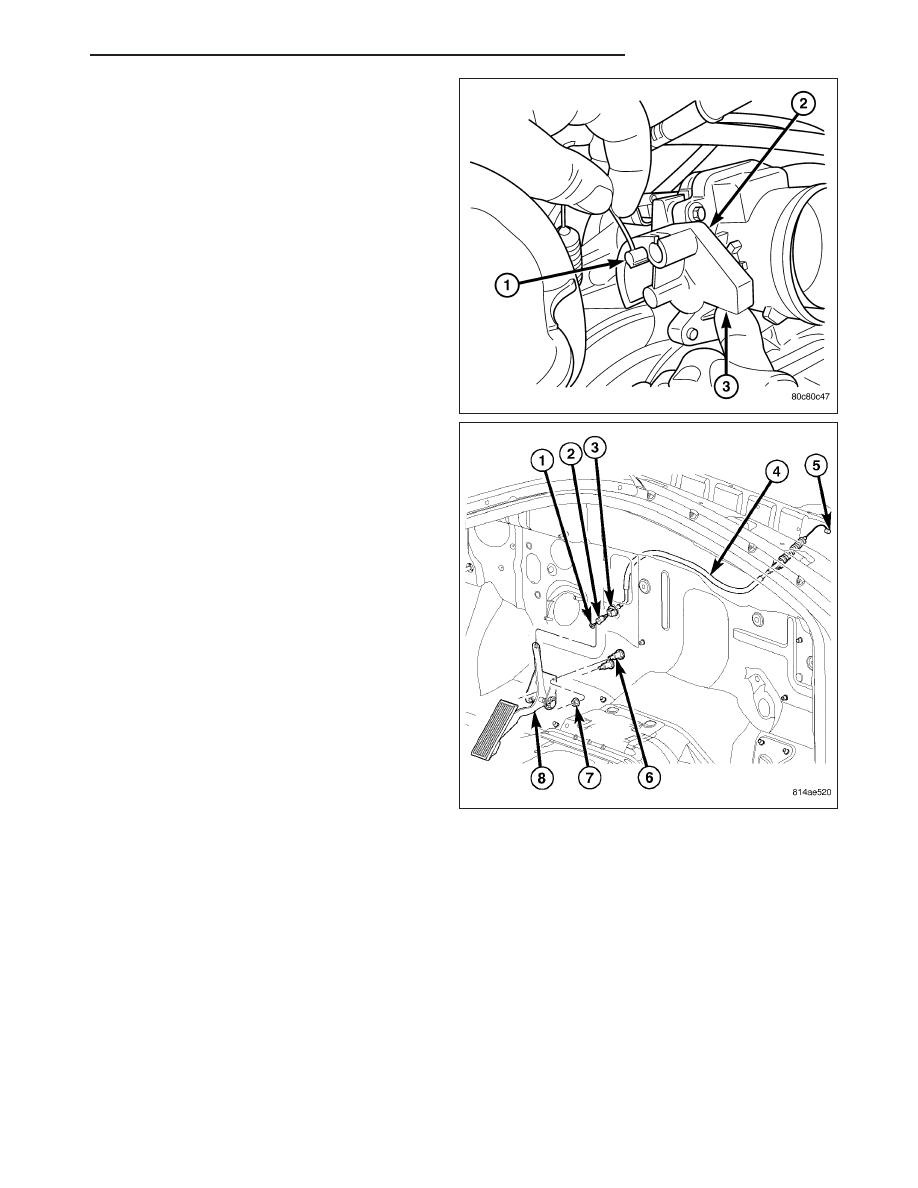

2. Hold throttle in wide open position. While held in

this position, slide throttle cable pin (1) into throttle
body bellcrank.

3. Push cable housing into rubber grommet and

through opening in dash panel.

4. From inside vehicle, install metal clip holding cable

to dashpanel.

5. From inside vehicle, slide throttle cable core wire

into opening (slot) in top of pedal arm.

6. Push plastic cable retainer (clip) (2) into pedal arm

opening until it snaps in place.

7. Install air resonator tube to throttle body.

8. Before starting engine, operate accelerator pedal to

check for any binding.

ND

FUEL INJECTION

14 - 53
