Dodge Dakota (ND). Manual - part 599

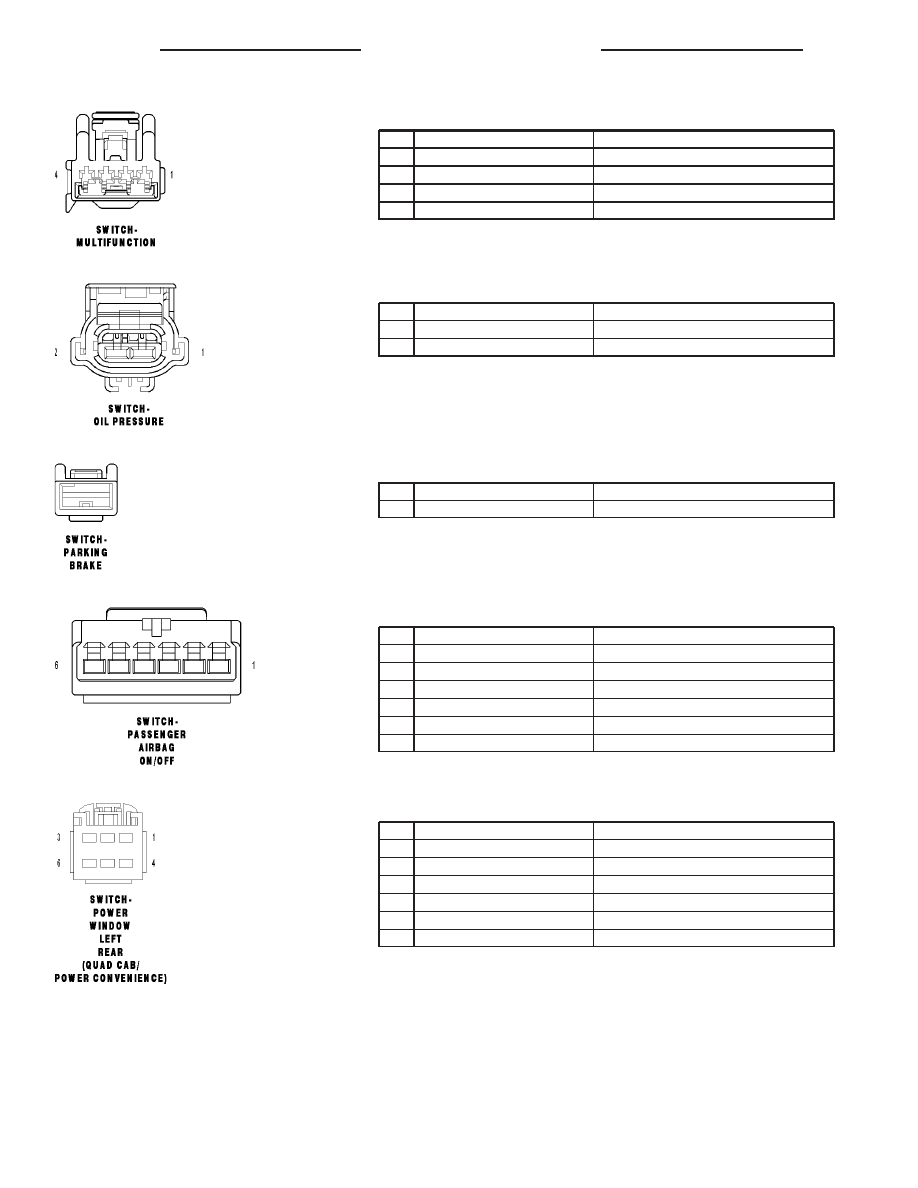

SWITCH-MULTIFUNCTION - 4 WAY

CAV

CIRCUIT

FUNCTION

1

G194 20VT/LG

HIGH BEAM/FRONT WASHER SWITCH MUX

2

G902 20VT/OR

SWITCH MUX RETURN

3

L12 20WT/OR

TURN SIGNAL INPUT MUX

4

W52 20BR/YL

FRONT WIPER SWITCH MUX

SWITCH-OIL PRESSURE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 18VT/GY

ENGINE OIL PRESSURE SIGNAL

2

-

-

SWITCH-PARKING BRAKE - 1 WAY

CAV

CIRCUIT

FUNCTION

1

B25 20DG/WT

PARK BRAKE SWITCH SENSE

SWITCH-PASSENGER AIRBAG ON/OFF - 6 WAY

CAV

CIRCUIT

FUNCTION

1

R106 20LG/LB

PASSENGER AIRBAG MUX SWITCH SENSE

2

R104 20LB/LG

PASSENGER AIRBAG MUX SWITCH RETURN

3

-

-

4

-

-

5

-

-

6

-

-

SWITCH-POWER WINDOW-LEFT REAR (QUAD CAB/POWER CONVENIENCE) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q611 14OR/RD

MASTER WINDOW SWITCH LEFT REAR (DOWN)

2

Q211 14TN/LB

LEFT REAR WINDOW DRIVER (DOWN)

3

Q111 14TN/YL

LEFT REAR WINDOW DRIVER (UP)

4

Q411 14OR/BK

MASTER WINDOW SWITCH LEFT REAR (UP)

5

-

-

6

Q15 14OR/LB

MASTER WINDOW SWITCH PASSENGER DOWN

8W - 80 - 80

8W-80 CONNECTOR PIN-OUTS

ND

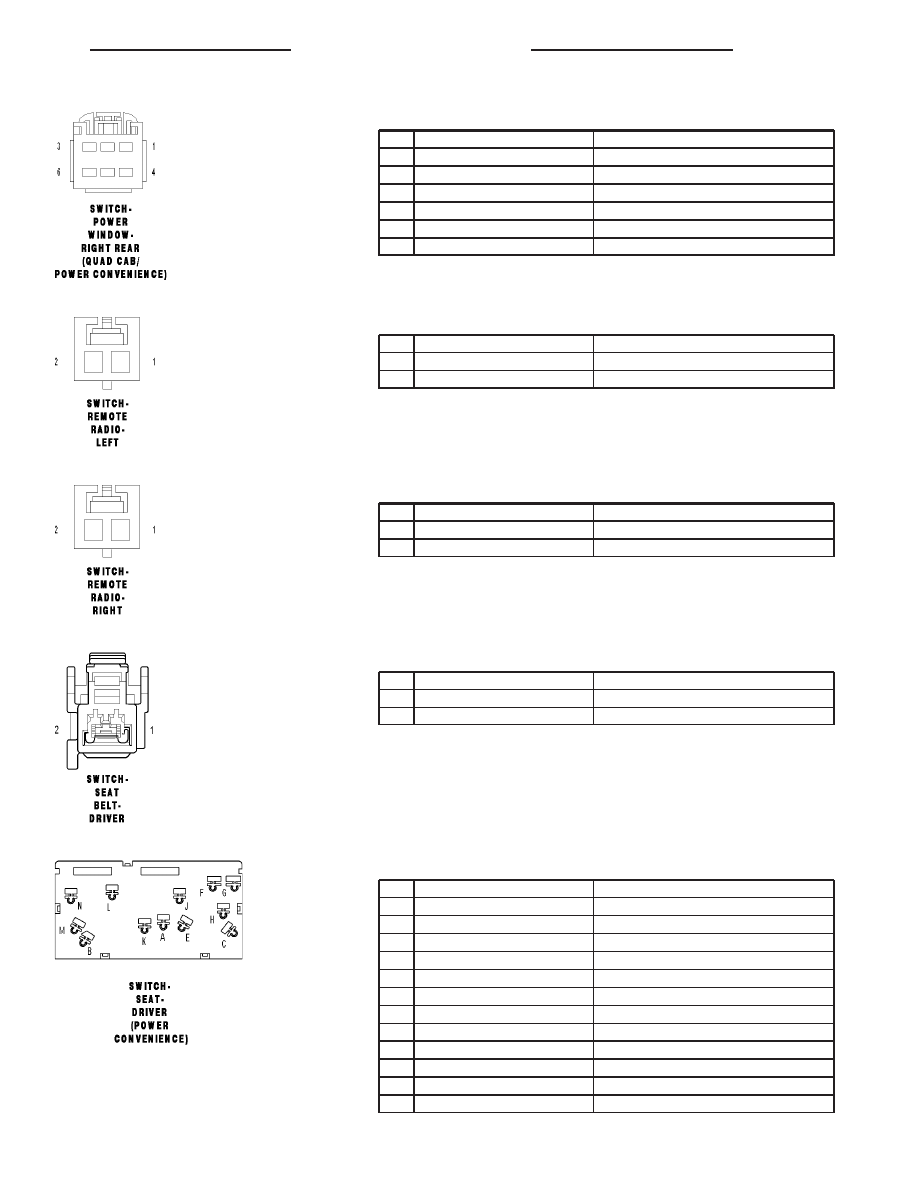

SWITCH-POWER WINDOW-RIGHT REAR (QUAD CAB/POWER CONVENIENCE) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q612 14OR/DB

MASTER WINDOW SWITCH RIGHT REAR (DOWN)

2

Q212 14OR/VT

RIGHT REAR WINDOW DRIVER (DOWN)

3

Q112 14OR/BR

RIGHT REAR WINDOW DRIVER (UP)

4

Q412 14TN/YL

MASTER WINDOW SWITCH RIGHT REAR (UP)

5

-

-

6

Q15 14OR/LB

MASTER WINDOW SWITCH PASSENGER DOWN

SWITCH-REMOTE RADIO-LEFT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 22GY/WT

RADIO CONTROL MUX

2

G902 22VT/BR

MULTI-FUNCTION SWITCH MUX RETURN

SWITCH-REMOTE RADIO-RIGHT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 22GY/WT

RADIO CONTROL MUX

2

G902 22VT/BR

MULTI-FUNCTION SWITCH MUX RETURN

SWITCH-SEAT BELT-DRIVER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z949 20BK

GROUND

2

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

SWITCH-SEAT-DRIVER (POWER CONVENIENCE) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

A915 10RD

FUSED B(+)

2

Z975 12BK

GROUND

3

-

-

4

P21 10LG/TN

DRIVER SEAT FRONT RISER DOWN DRIVER

5

-

-

6

-

-

7

-

-

8

P19 10LG/LB

DRIVER SEAT FRONT RISER UP DRIVER

9

P15 10LG/WT

DRIVER SEAT HORIZONTAL FORWARD DRIVER

10

P17 10LG/DG

DRIVER SEAT HORIZONTAL REARWARD DRIVER

11

P13 10LG/OR

DRIVER SEAT REAR RISER DOWN DRIVER

12

P11 10LG/YL

DRIVER SEAT REAR RISER UP DRIVER

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 81

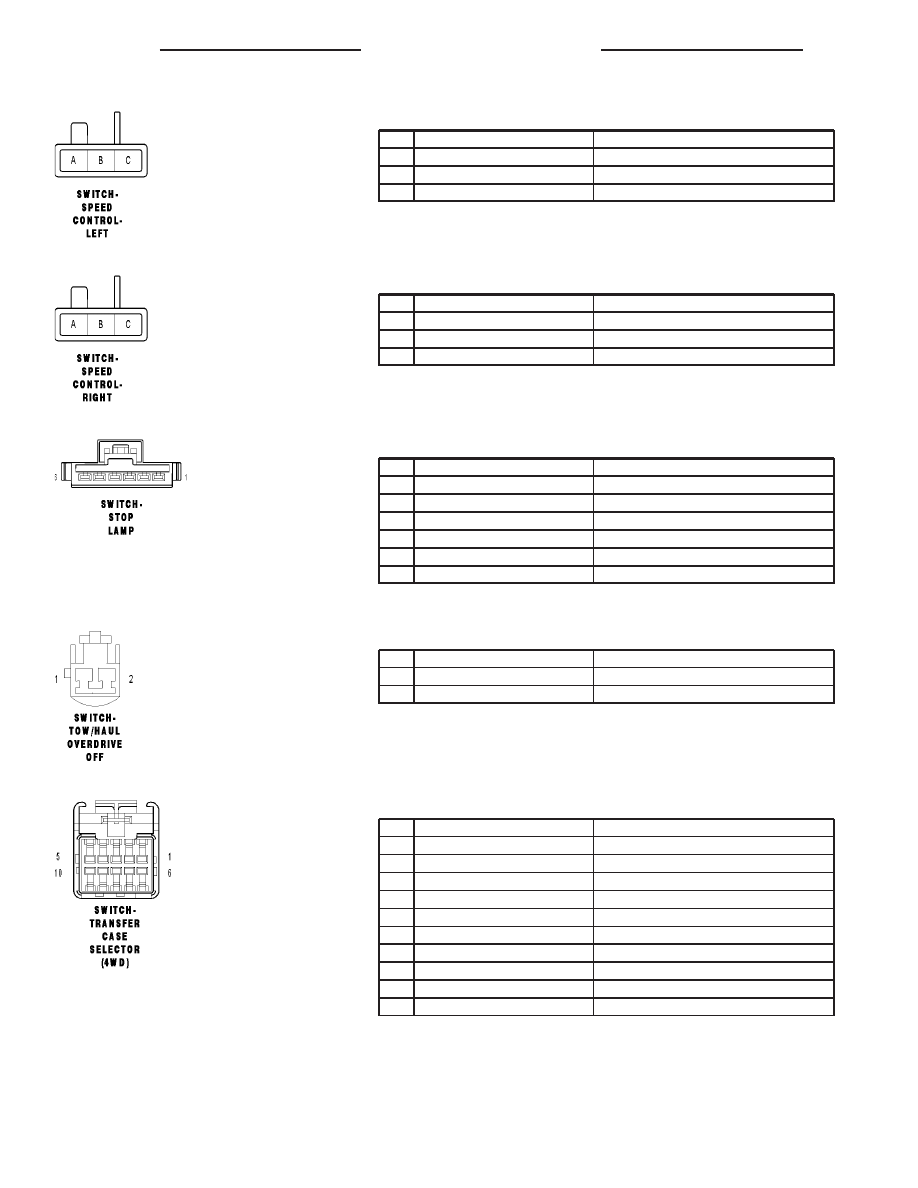

SWITCH-SPEED CONTROL-LEFT - 3 WAY

CAV

CIRCUIT

FUNCTION

A

V38 22VT/OR

NOT USED

B

K900 22DB/DG

SENSOR GROUND

C

V37 22VT

S/C SWITCH NO. 1 SIGNAL

SWITCH-SPEED CONTROL-RIGHT - 3 WAY

CAV

CIRCUIT

FUNCTION

A

V38 22VT/OR

NOT USED

B

K900 22DB/DG

SENSOR GROUND

C

V37 22VT

S/C SWITCH NO. 1 SIGNAL

SWITCH-STOP LAMP - 6 WAY

CAV

CIRCUIT

FUNCTION

1

A103 18GY/RD

FUSED B(+)

2

L50 16WT/LB

BRAKE LAMP SWITCH OUTPUT

3

V30 20VT/WT

S/C BRAKE SWITCH OUTPUT

4

V32 20VT/YL

S/C SUPPLY

5

Z429 20BK/OR

GROUND

6

B29 20DG/WT

BRAKE SWITCH SIGNAL

SWITCH-TOW/HAUL OVERDRIVE OFF - 2 WAY

CAV

CIRCUIT

FUNCTION

1

T6 20DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

2

Z953 20BK

GROUND

SWITCH-TRANSFER CASE SELECTOR (4WD) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

K77 20BR/WT

5 VOLT SELECTOR SWITCH SUPPLY

2

-

-

3

K977 20BR/WT

MODE SELECT

4

E11 20OR/DB

PANEL LAMPS DRIVER

5

Z973 20BK

GROUND

6

G95 20VT/BR

4WD NEUTRAL INDICATOR

7

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (START)

8

-

-

9

-

-

10

-

-

8W - 80 - 82

8W-80 CONNECTOR PIN-OUTS

ND

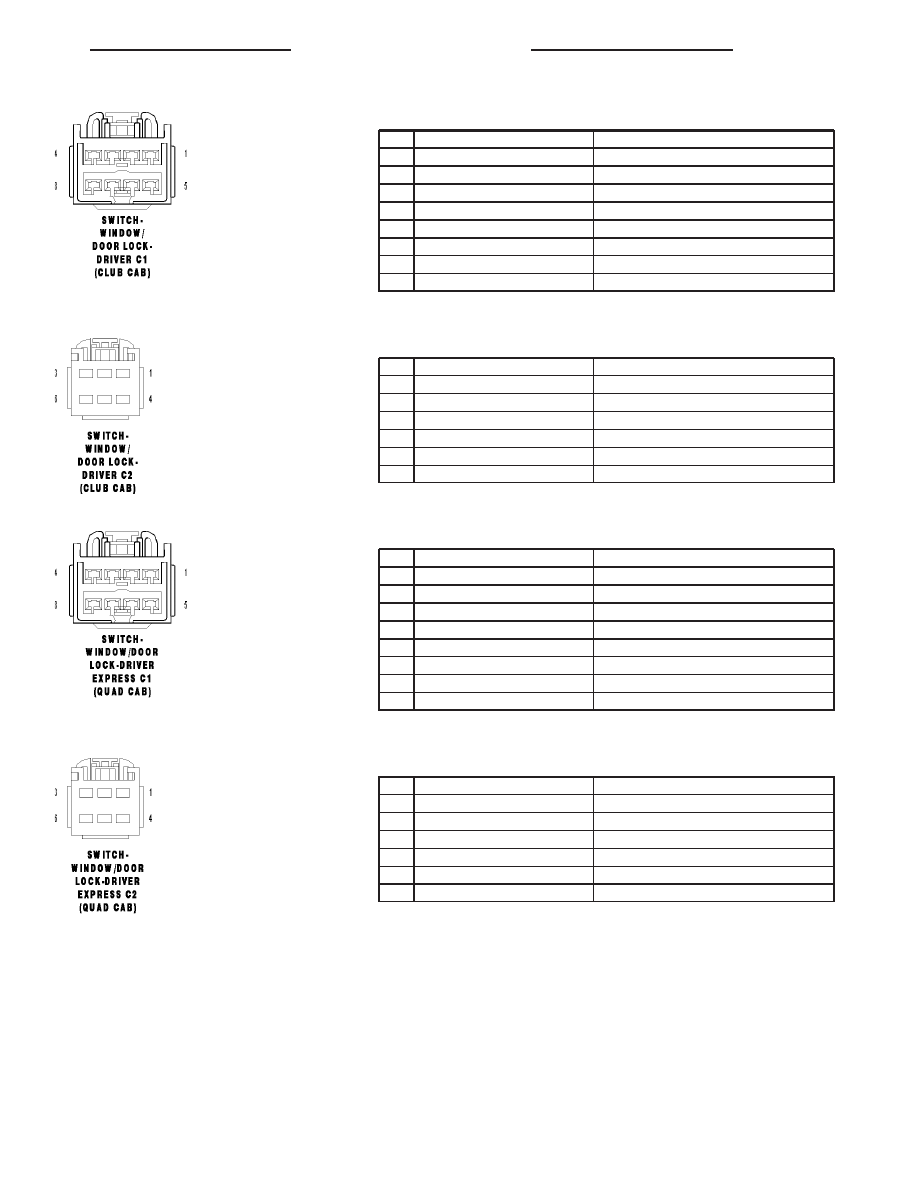

SWITCH-WINDOW/DOOR LOCK-DRIVER C1 (CLUB CAB) - 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F30 14PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

Z940 20BK

GROUND

4

Z13 16BK/WT

GROUND

5

-

-

6

Q21 14OR/WT

DRIVER WINDOW DRIVER DOWN

7

Q11 14OR/LG

DRIVER WINDOW DRIVER UP

8

G161 20VT/DG

DRIVER DOOR LOCK SWITCH MUX

SWITCH-WINDOW/DOOR LOCK-DRIVER C2 (CLUB CAB) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

Q26 14OR/GY

MASTER WINDOW SWITCH PASSENGER DOWN

6

Q16 14OR/TN

MASTER WINDOW SWITCH PASSENGER UP

SWITCH-WINDOW/DOOR LOCK-DRIVER EXPRESS C1 (QUAD CAB) - 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F30 14PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

Z940 20BK

GROUND

4

Z13 16BK/WT

GROUND

5

Q15 14OR/LB

MASTER WINDOW SWITCH PASSENGER DOWN

6

Q21 14OR/WT

DRIVER WINDOW DRIVER DOWN

7

Q11 14OR/LG

DRIVER WINDOW DRIVER UP

8

G161 20VT/DG

DRIVER DOOR LOCK SWITCH MUX

SWITCH-WINDOW/DOOR LOCK-DRIVER EXPRESS C2 (QUAD CAB) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q411 14OR/BK

MASTER WINDOW SWITCH LEFT REAR (UP)

2

Q412 14TN/YL

MASTER WINDOW SWITCH RIGHT REAR (UP)

3

Q612 14OR/DB

MASTER WINDOW SWITCH RIGHT REAR (DOWN)

4

Q611 14OR/RD

MASTER WINDOW SWITCH LEFT REAR (DOWN)

5

Q26 14OR/GY

MASTER WINDOW SWITCH PASSENGER DOWN

6

Q16 14OR/TN

MASTER WINDOW SWITCH PASSENGER UP

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 83
