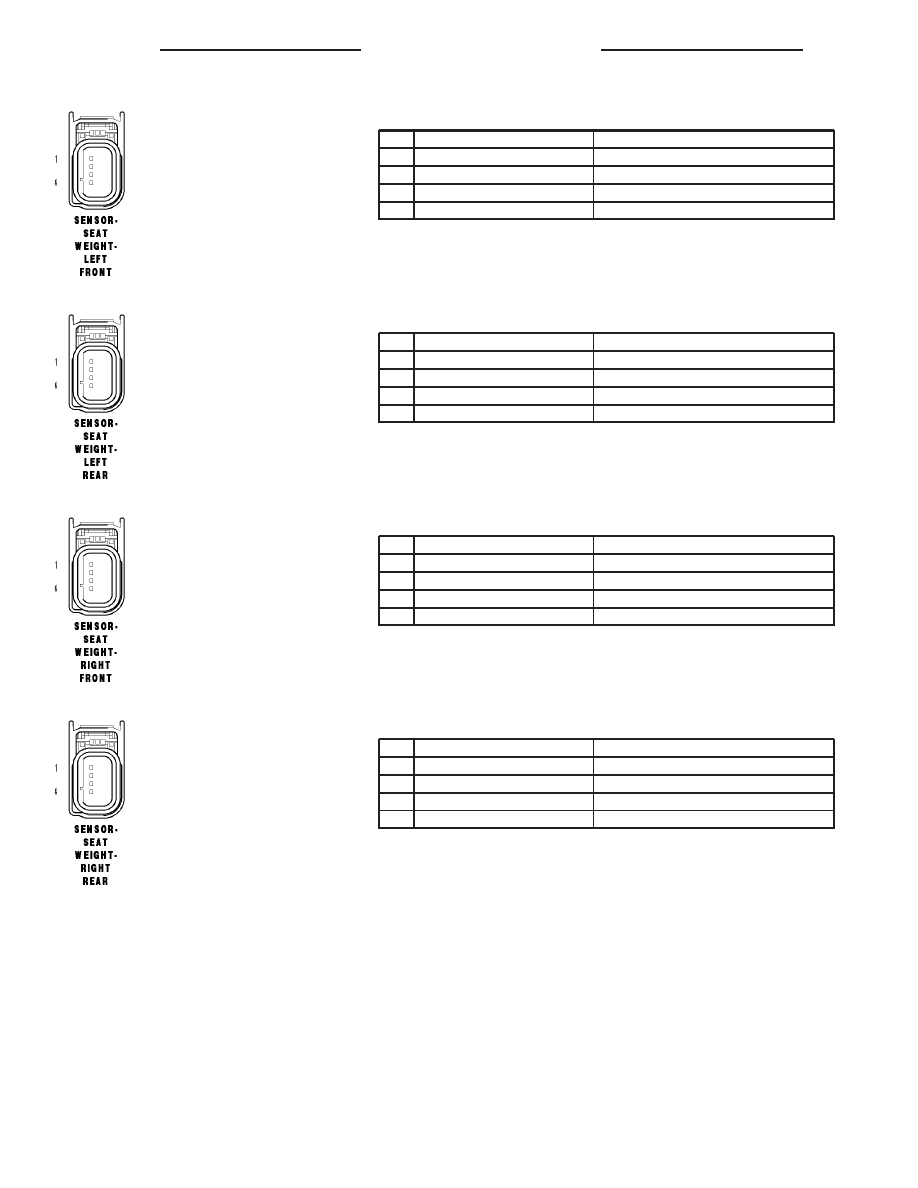

SENSOR-SEAT WEIGHT-LEFT FRONT - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R701 20LG

SEAT WEIGHT SENSOR 5 VOLT

2

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

3

-

-

4

R717 20LG/DG

SEAT WEIGHT LEFT FRONT SENSOR SIGNAL

SENSOR-SEAT WEIGHT-LEFT REAR - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R701 20LG

SEAT WEIGHT SENSOR 5 VOLT

2

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

3

-

-

4

R705 20LG/OR

SEAT WEIGHT LEFT REAR SENSOR SIGNAL

SENSOR-SEAT WEIGHT-RIGHT FRONT - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R701 20LG

SEAT WEIGHT SENSOR 5 VOLT

2

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

3

-

-

4

R718 20LB/DG

SEAT WEIGHT RIGHT FRONT SENSOR SIGNAL

SENSOR-SEAT WEIGHT-RIGHT REAR - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R701 20LG

SEAT WEIGHT SENSOR 5 VOLT

2

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

3

-

-

4

R706 20LB/OR

SEAT WEIGHT RIGHT REAR SENSOR SIGNAL

8W - 80 - 72

8W-80 CONNECTOR PIN-OUTS

ND

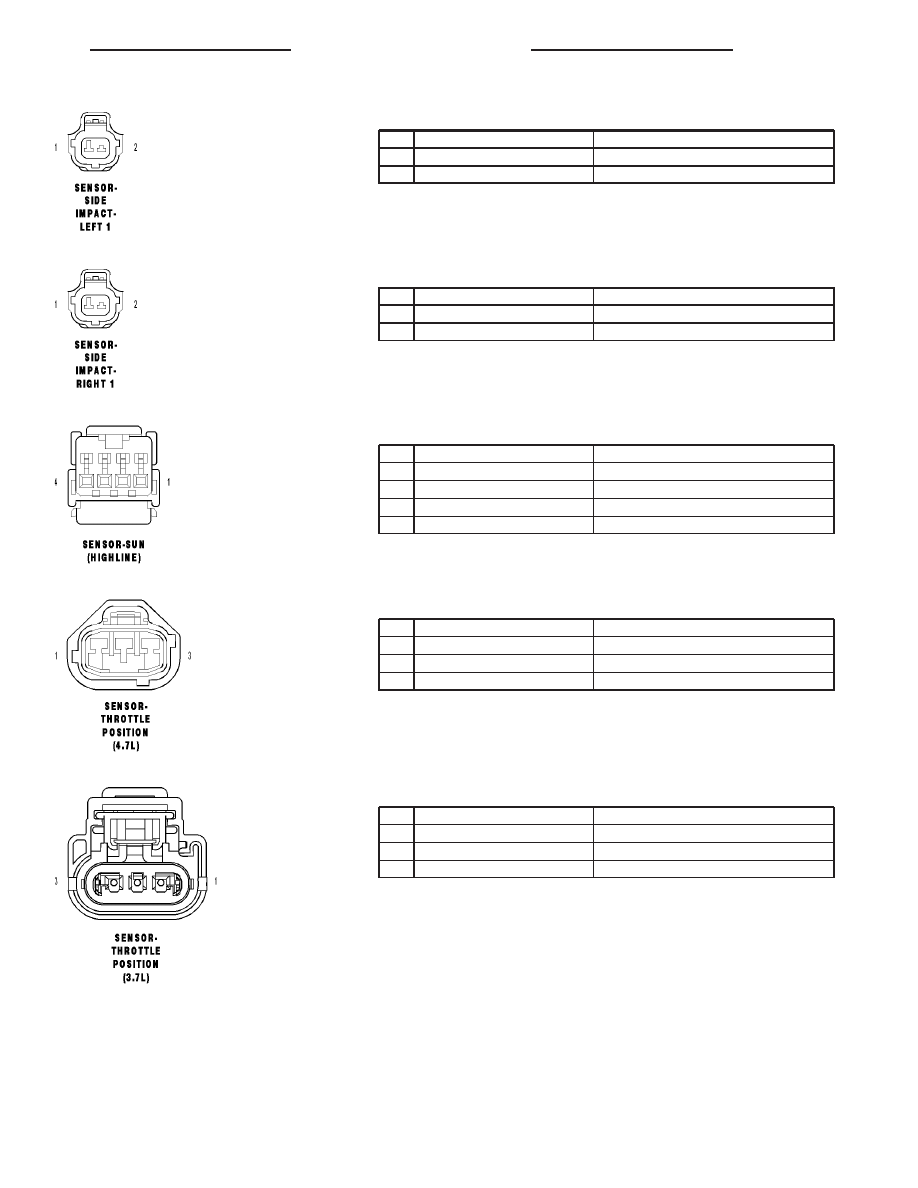

SENSOR-SIDE IMPACT-LEFT 1 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R15 20LG/BR

LEFT SIDE IMPACT SENSOR 1 GROUND

2

R13 20LG/VT

LEFT SIDE IMPACT SENSOR 1 SIGNAL

SENSOR-SIDE IMPACT-RIGHT 1 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

2

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

SENSOR-SUN (HIGHLINE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

G939 20VT/DB

SUN SENSOR RETURN

4

G39 20VT/LB

SUN SENSOR SIGNAL

SENSOR-THROTTLE POSITION (4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K22 20BR/OR

TP NO. 1 SIGNAL

3

K900 20DB/DG

SENSOR GROUND

SENSOR-THROTTLE POSITION (3.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K22 20BR/OR

TP NO. 1 SIGNAL

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 73

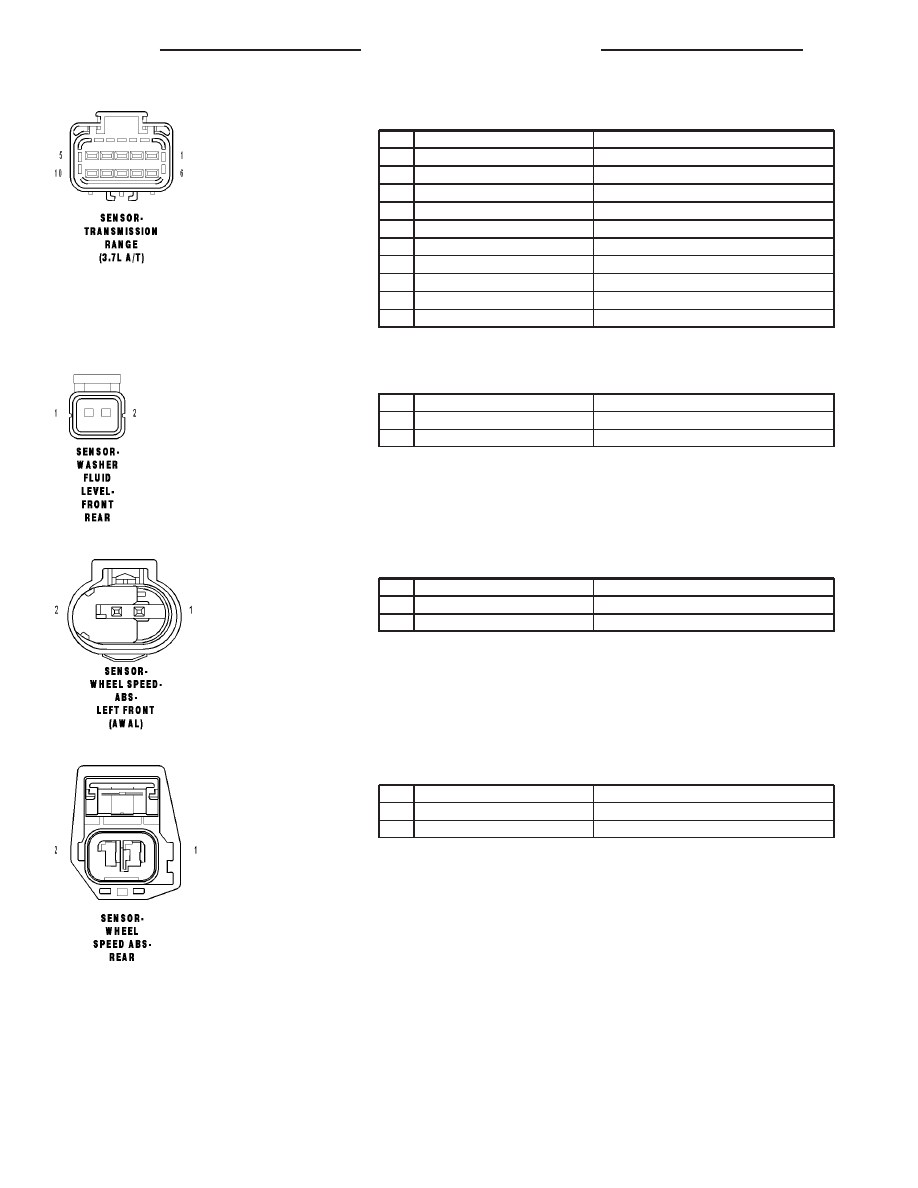

SENSOR-TRANSMISSION RANGE (3.7L A/T) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

2

-

-

3

K900 20DB/DG

SENSOR GROUND

4

T54 20YL/PK

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

-

-

6

-

-

7

T1 20YL/PK

TRS T1 SENSE

8

T3 20YL/PK

TRS T3 SENSE

9

T42 20YL/PK

TRS T42 SENSE

10

T41 20YL/DB

TRS T41 SENSE (P/N SENSE)

SENSOR-WASHER FLUID LEVEL-FRONT REAR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G180 20VT/YL

FCM SENSOR RETURN

2

W1 20BR/TN

WASHER FLUID LEVEL SWITCH SENSE

SENSOR-WHEEL SPEED-ABS-LEFT FRONT (AWAL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B8 20DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

2

B9 20DG/LG

LEFT FRONT WHEEL SPEED SENSOR SUPPLY

SENSOR-WHEEL SPEED-ABS-REAR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B22 20DG/YL

REAR WHEEL SPEED SENSOR SIGNAL

2

B222 20DG/WT

REAR WHEEL SPEED SENSOR SUPPLY

8W - 80 - 74

8W-80 CONNECTOR PIN-OUTS

ND

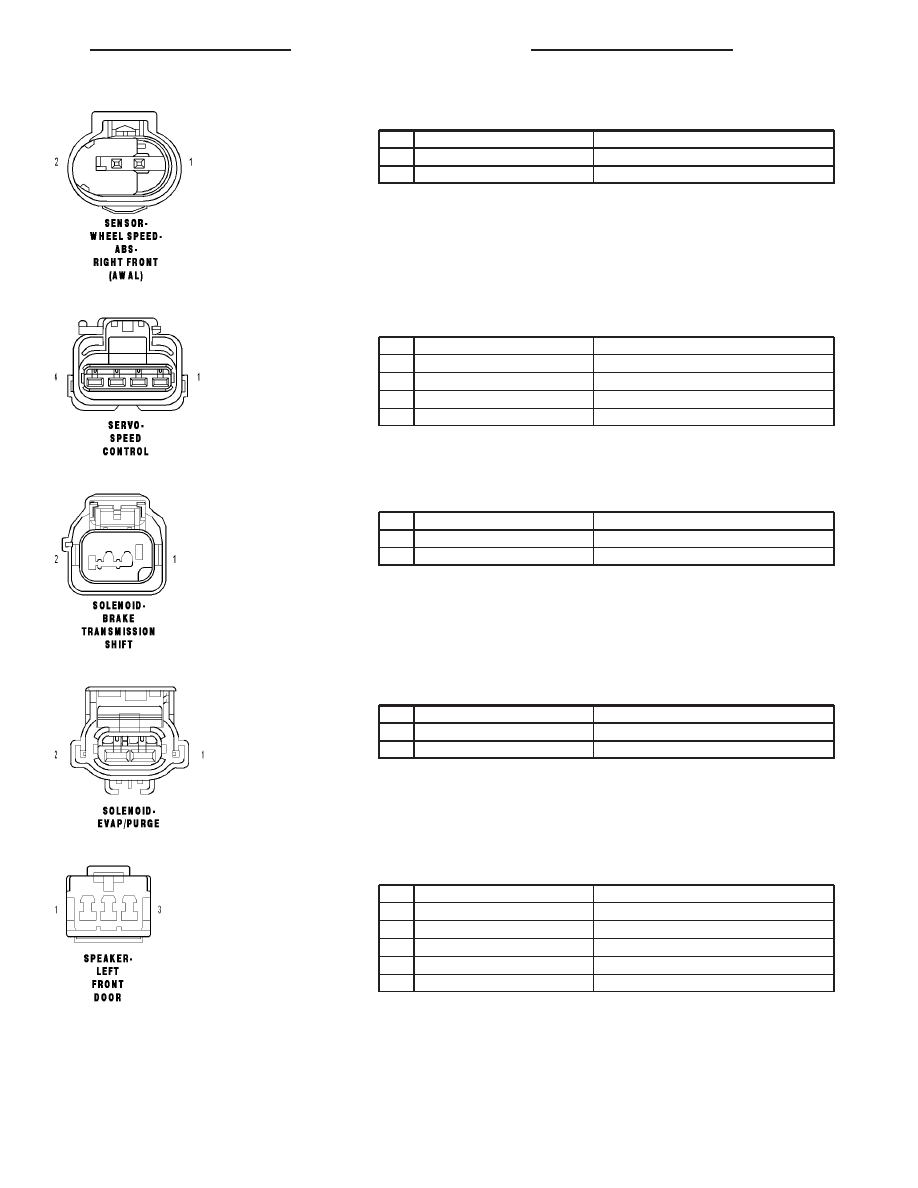

SENSOR-WHEEL SPEED-ABS-RIGHT FRONT (AWAL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B6 20DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

2

B7 20DG/VT

RIGHT FRONT WHEEL SPEED SENSOR SUPPLY

SERVO-SPEED CONTROL - 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20VT/YL

S/C VACUUM SOL CONTROL

2

V35 20VT/OR

S/C VENT SOL CONTROL

3

V30 20VT/WT

S/C BRAKE SWITCH OUTPUT

4

Z155 20BK/LG

GROUND

SOLENOID-BRAKE TRANSMISSION SHIFT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B30 20DG/OR

BTSI SOLENOID CONTROL

2

Z101 20BK/VT

GROUND

SOLENOID-EVAP/PURGE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K70 20DB/BR

EVAP PURGE SOL SIGNAL

2

K52 20DB/WT

EVAP PURGE SOL CONTROL

SPEAKER-LEFT FRONT DOOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X53 20DG (BASE)

RADIO-LEFT FRONT AUDIO (+)

1

X201 16GY/VT (PREMIUM)

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

2

-

-

3

X55 20DG/BR (BASE)

RADIO-LEFT FRONT AUDIO (-)

3

X291 16GY/YL (PREMIUM)

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 75
