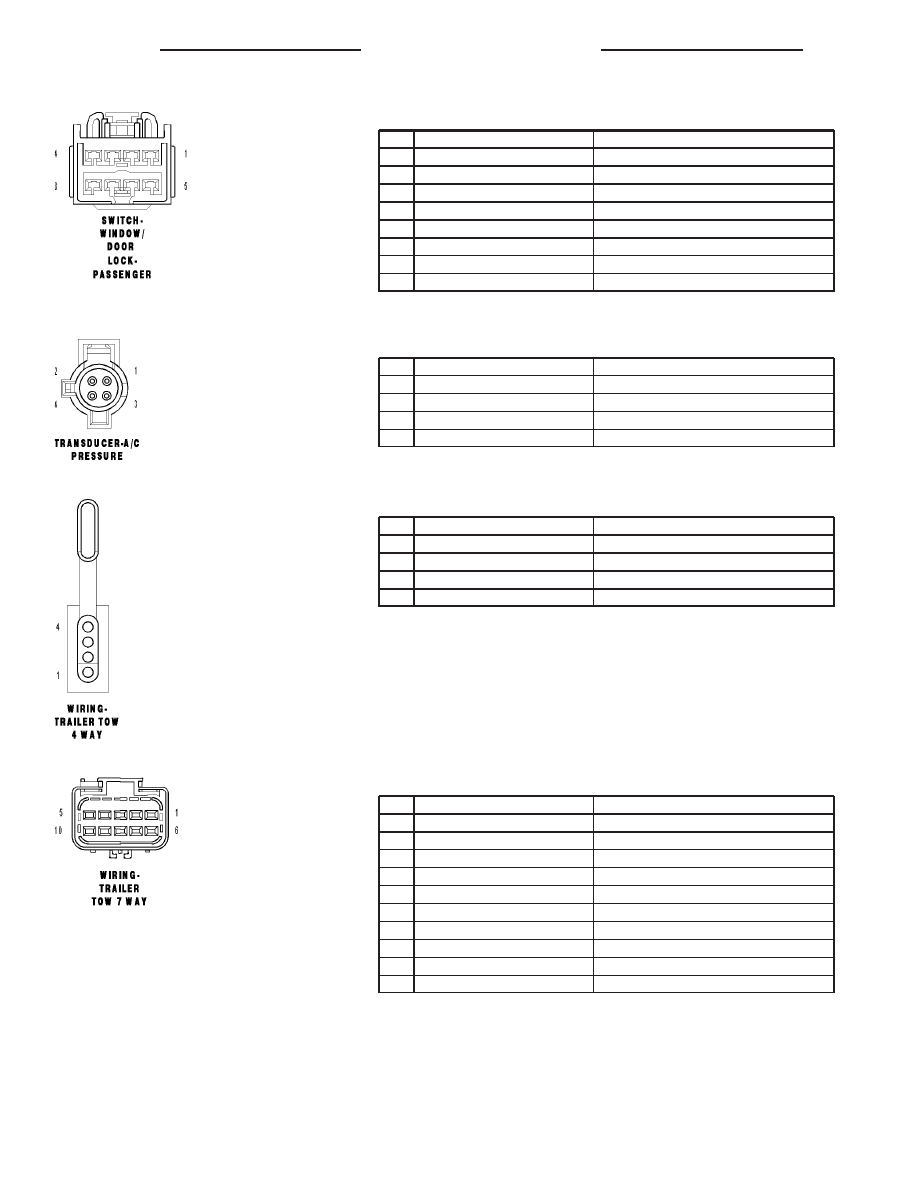

SWITCH-WINDOW/DOOR LOCK-PASSENGER - 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q26 14OR/GY

MASTER WINDOW SWITCH PASSENGER DOWN

2

Q22 14OR/VT

PASSENGER WINDOW DRIVER DOWN

3

Q12 14OR/BR

PASSENGER WINDOW DRIVER UP

4

Q15 14OR/LB

MASTER WINDOW SWITCH PASSENGER DOWN

5

F30 14PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

6

G160 20VT/LG

PASSENGER DOOR LOCK SWITCH MUX

7

Z974 20BK/OR

GROUND

8

Q16 14OR/TN

MASTER WINDOW SWITCH PASSENGER UP

TRANSDUCER-A/C PRESSURE - 4 WAY

CAV

CIRCUIT

FUNCTION

1

G180 20VT/YL

FCM SENSOR RETURN

2

T103 20YL/OR

5 VOLT SUPPLY

3

C18 20LB/BR

A/C PRESSURE SIGNAL

4

-

-

WIRING-TRAILER TOW 4 WAY - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z976 12BK

GROUND

2

L76 20PK/RD

TRAILER TOW RELAY OUTPUT

3

L673 20YL

LEFT TRAILER TOW BRAKE LAMP RELAY OUTPUT

4

L674 20LG

RIGHT TRAILER TOW BRAKE LAMP RELAY OUTPUT

WIRING-TRAILER TOW 7 WAY - 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L674 20LG

RIGHT TRAILER TOW BRAKE LAMP RELAY OUTPUT

3

L1 18WT/LG

BACK-UP LAMP FEED

4

A100 12RD/VT

FUSED B(+)

5

L76 20PK/RD

TRAILER TOW RELAY OUTPUT

6

-

-

7

B400 12DG

TRAILER TOW ELECTRIC BRAKE OUTPUT

8

Z976 12BK

GROUND

9

Z976 12BK

GROUND

10

L673 20YL

LEFT TRAILER TOW BRAKE LAMP RELAY OUTPUT

8W - 80 - 84

8W-80 CONNECTOR PIN-OUTS

ND

WIRING-TRAILER TOW ELECTRIC BRAKE - 4 WAY

CAV

CIRCUIT

FUNCTION

1

A400 14TN/RD

FUSED B(+)

2

B400 12DG

TRAILER TOW ELECTRIC BRAKE OUTPUT

3

L50 18WT/LB

BRAKE LAMP SWITCH OUTPUT

4

Z910 18BK

GROUND

5

6

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 85

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

TABLE OF CONTENTS

page

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION

This section provides illustrations identifying connector, ground and splice locations in the vehicle. Connector,
ground and splice indexes are provided. Use the wiring diagrams in each section for connector, ground and splice
identification. Refer to the appropriate index for the proper figure number. For items that are not shown in this sec-
tion N/S is placed in the Fig. column.

CONNECTORS

CONNECTOR NAME/
NUMBER

COLOR

LOCATION

FIG.

Actuator-Blend Door

BK

Right HVAC Unit

19

Actuator-Mode Door 1 (Panel
to Floor)

BK

Top HVAC Unit

19

Actuator-Mode Door 2
(Defrost to Floor)

BK

Top HVAC Unit

19

Actuator-Recirculation Door

BK

Right HVAC Unit

19

Air Bag-Driver Squib 1

TAN

Steering Wheel Pad

28

Air Bag-Driver Squib 2

BK

Steering Wheel Pad

28

Airbag-Passenger Squib

YL

Right Instrument Panel

21

Airbag-Side Curtain-Left

YL

Top of Left A-Pillar

41

Airbag-Side Curtain-Right

YL

Top of Right A-Pillar

41

Amplifier-Radio C1

NAT

Right Lower Kick Panel

30, 31

Amplifier-Radio C2

WT

Right Lower Kick Panel

21, 24

Antenna-Radio

-

Right Lower Kick Panel

21, 33

Antenna-Satellite No. 1

BL

Center Rear Roof

34, 35

Antenna-Satellite No. 2

WT

Center Rear Roof

34, 35

Assembly-EGR Valve

BK

Left Side Engine

11

Assembly-Natural Vacuum
Leak Detection

BK

Top of Fuel Tank

36

Assembly-Seat Motor

BK

Under Driver Seat

N/S

Assembly-Shift Motor/Mode
Sensor

DK GY

Front of Transfer Case

14, 15, 18

Assembly-Transmission
Solenoid/Pressure Switch

BK

Right Side Transmission

18

ND

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 1
