Dodge Dakota (ND). Manual - part 435





B2201-CALIBRATION MISMATCH

•

When Monitored:
With the Ignition on.

•

Set Condition:
This DTC will be set when the VIN stored in the PCM does not match the VIN stored in the Occupant
Restraint Controller (ORC). The ORC does not support a stored B2201 DTC.

Possible Causes

INCORRECT PCM

OCCUPANT RESTRAINT CONTROLLER (ORC)

Diagnostic Test

1.

VERIFY THAT DTC B2201-CALIBRATION MISMATCH IS ACTIVE

Turn the ignition on.

With the scan tool, read ORC DTCs.

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the ignition must be turned off and the battery must
be disconnected.

Does the scan tool display active: B2201-CALIBRATION MISMATCH?

Yes

>> Go To 2

No

>> Test Complete.

2.

CHECK VIN IN PCM

With the scan tool compare the VIN that is programmed into the PCM to the VIN stored in the ORC.

Does the VIN programmed into the PCM match the VIN stored in the ORC?

Yes

>> Go To 3

No

>> Replace and program the Powertrain Control Module in accordance with the service information. Ensure

the PCM is replaced with the correct vehicle line PCM.

Perform the POWERTRAIN VERIFICATION TEST.

3.

REPLACE THE OCCUPANT RESTRAINT CONTROLLER

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the airbag control module is dropped at any time, it must be replaced. Failure to take the
proper precautions can result in accidental airbag deployment and personal injury or death.

View repair.

Repair

Replace the Occupant Restraint Controller in accordance with the service information.

Perform the ORC VERIFICATION TEST-VER 1.

8O - 336

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

B2205-ORIGINAL VIN MISSING/MISMATCH

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Occupant Restraint Controller will receive and monitor the VIN message from the PCM and record the VIN
if different from the last VIN.

Possible Causes

INCORRECT VIN PROGRAMMED IN PCM

OCCUPANT RESTRAINT CONTROLLER

Diagnostic Test

1.

VERIFY THAT DTC B2205-ORIGINAL VIN MISSING/MISMATCH

Turn the ignition on.

With the scan tool, read ORC DTCs.

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the ignition must be turned off and the battery must
be disconnected.

Does the scan tool display active :B2205-ORIGINAL VIN MISSING/MISMATCH?

Yes

>> Go To 2

No

>> If the DTC is stored, check for an intermittent condition. Visually inspect the related wiring harness con-

nectors. Look for broken, bent, pushed out, or corroded terminals.

2.

CHECK VIN IN PCM

With the scan tool compare the VIN that is programmed into the PCM to the VIN on the vehicle.

Does the VIN programmed into the PCM match the vehicles VIN?

Yes

>> Go To 3

No

>> Replace the Powertrain Control Module in accordance with Service Information.

Perform the POWERTRAIN VERIFICATION TEST.

3.

REPLACE THE OCCUPANT RESTRAINT CONTROLLER

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the airbag control module is dropped at any time, it must be replaced. Failure to take the
proper precautions can result in accidental airbag deployment and personal injury or death.

View repair.

Repair

Replace the Occupant Restraint Controller in accordance with the service information.

Perform the ORC VERIFICATION TEST-VER 1.

ND

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 337

B2206-CURRENT VIN MISSING/MISMATCH

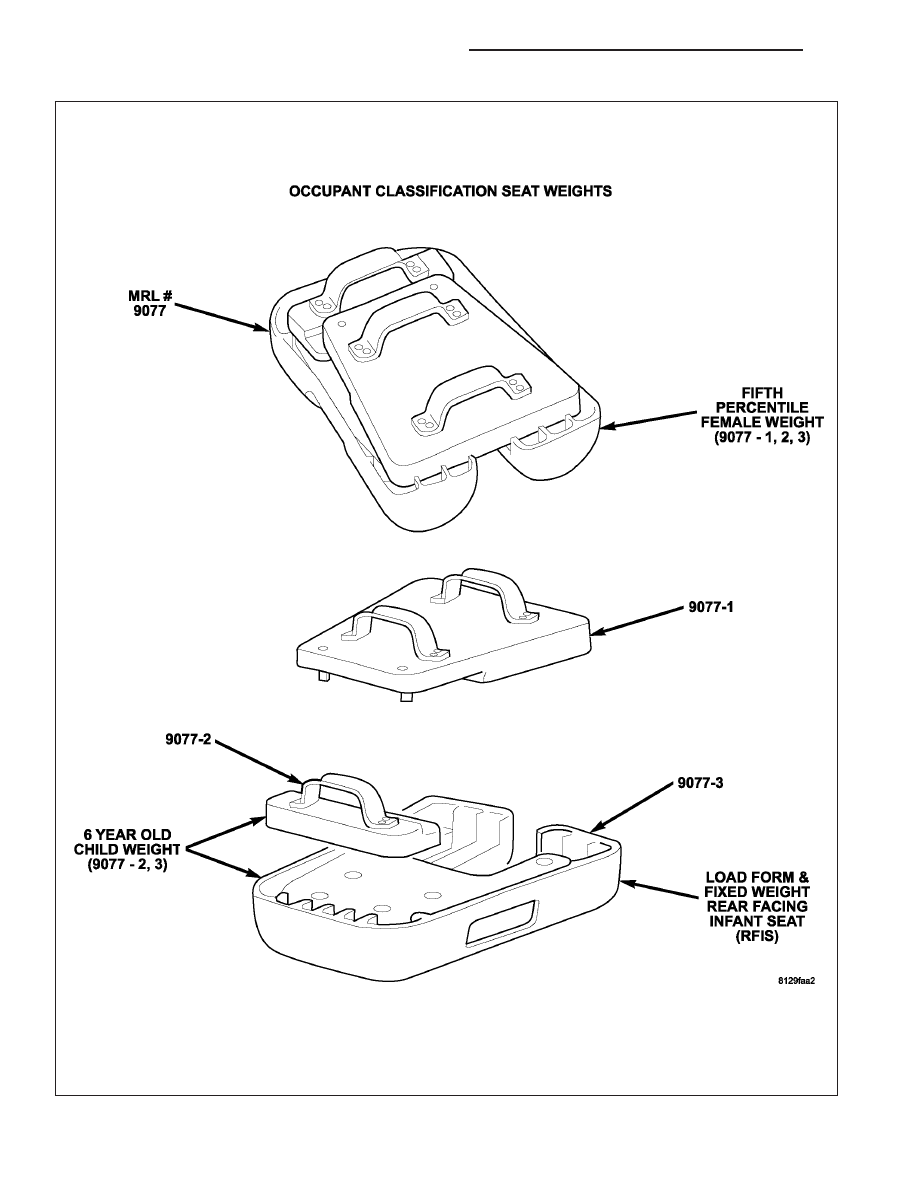

OCS SEAT WEIGHTS MRL #9077

8O - 338

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

B2206-CURRENT VIN MISSING/MISMATCH (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
During power-up, the ORC and OCM monitors the CAN bus for the VIN message.

•

Set Condition:
This DTC will set if the VIN information received from the PCM is different from the stored VIN.

Possible Causes

INCORRECT VIN PROGRAMMED INTO THE PCM

OCCUPANT CLASSIFICATION MODULE (OCM)

OCCUPANT RESTRAINT CONTROLLER (ORC)

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

NOTE: Troubleshoot any Ignition, Battery, Seat Weight Sensor, or OCM Internal DTCs BEFORE proceeding

NOTE: Ensure that the battery is fully charged.
With the scan tool, read DTCs.

Select the module and DTC type.

OCM-Active

Go To 2

OCM-Stored

Erase stored code(s) with scan tool, test complete.

ORC-Active

Go To 4

ORC-Stored

Erase stored code(s) with scan tool, test complete.

2.

CHECK THE VIN STORED IN THE PCM

With the scan tool, compare the VIN that is stored in the PCM to the VIN of the vehicle’s VIN plate.

Does the VIN stored in the PCM match the vehicle’s VIN?

Yes

>> Go To 3

No

>> Replace and Configure the Powertrain Control Module in accordance with the service information.

Perform POWERTRAIN VERIFICATION TEST VER - 5. Refer to (Refer to 9 - ENGINE - DIAGNOSIS
AND TESTING).

ND

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 339
