B1BA5-AIRBAG SQUIB CONFIGURATION MISMATCH (CONTINUED)

4.

CHECK VIN WITH SCAN TOOL

With the scan tool, read the VIN.

Is the correct VIN displayed?

Yes

>> Replace the ORC in accordance with Service Information.

Perform ORC VERIFICATION TEST - VER 1.

No

>> Replace the Powertrain Control Module (PCM) in accordance with Service Information.

Perform ORC VERIFICATION TEST - VER 1.

5.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diagnosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Look for chaffed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or
contaminated terminals.

The following additional checks may assist you in identifying a possible intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool, monitor active codes as you work through the following steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

8O - 280

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

B1BA6-OCCUPANT CLASSIFICATION UNDETERMINED

For the Occupant Classification System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on or off.

•

Set Condition:
Because other DTCs have made occupant detection impossible. This DTC will set in addition to all sensor and
module DTCs and will be erased when the repairs are completed.

Refer to B1BA7–OCCUPANT CLASSIFICATION SYSTEM VERIFICATION REQUIRED for the diagnostic test pro-
cedure.

ND

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 281

B1BA7-OCCUPANT CLASSIFICATION SYSTEM VERIFICATION REQUIRED

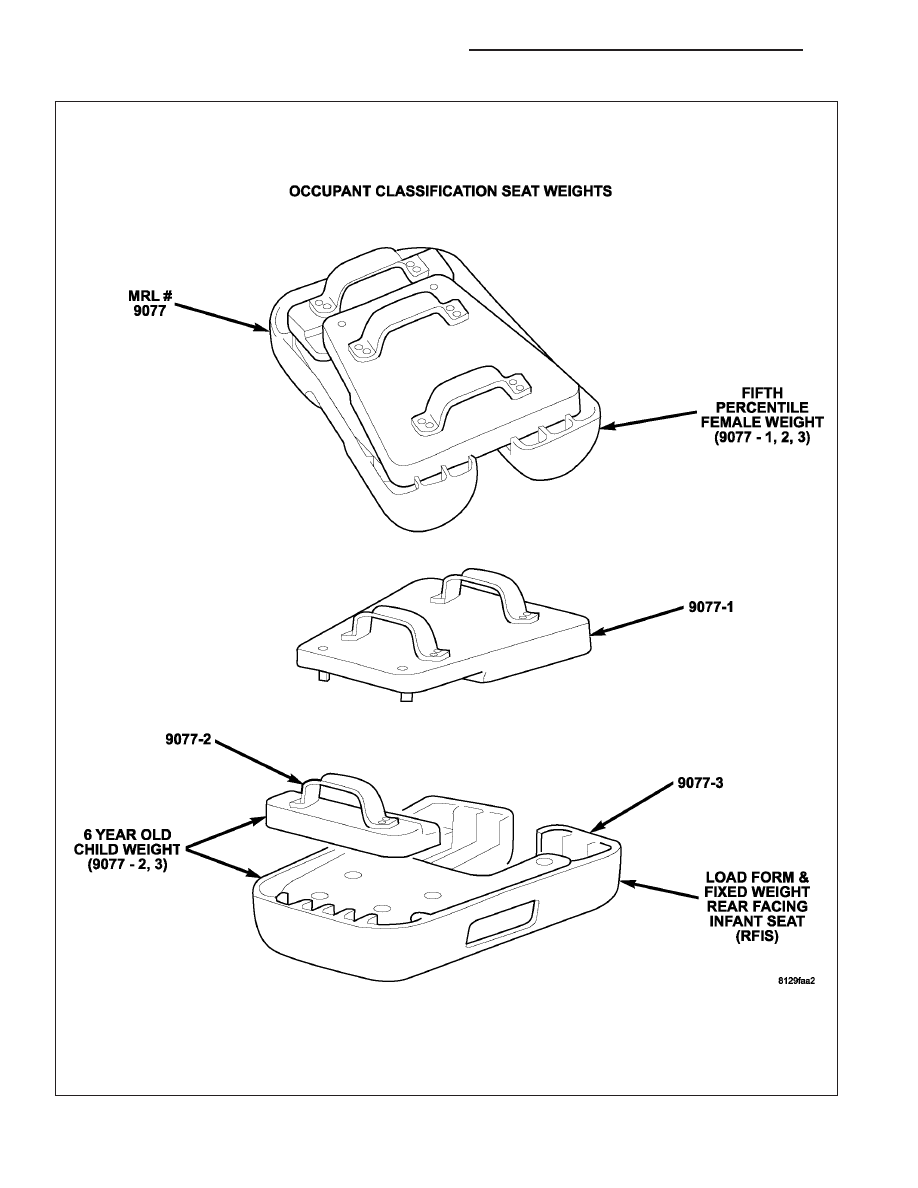

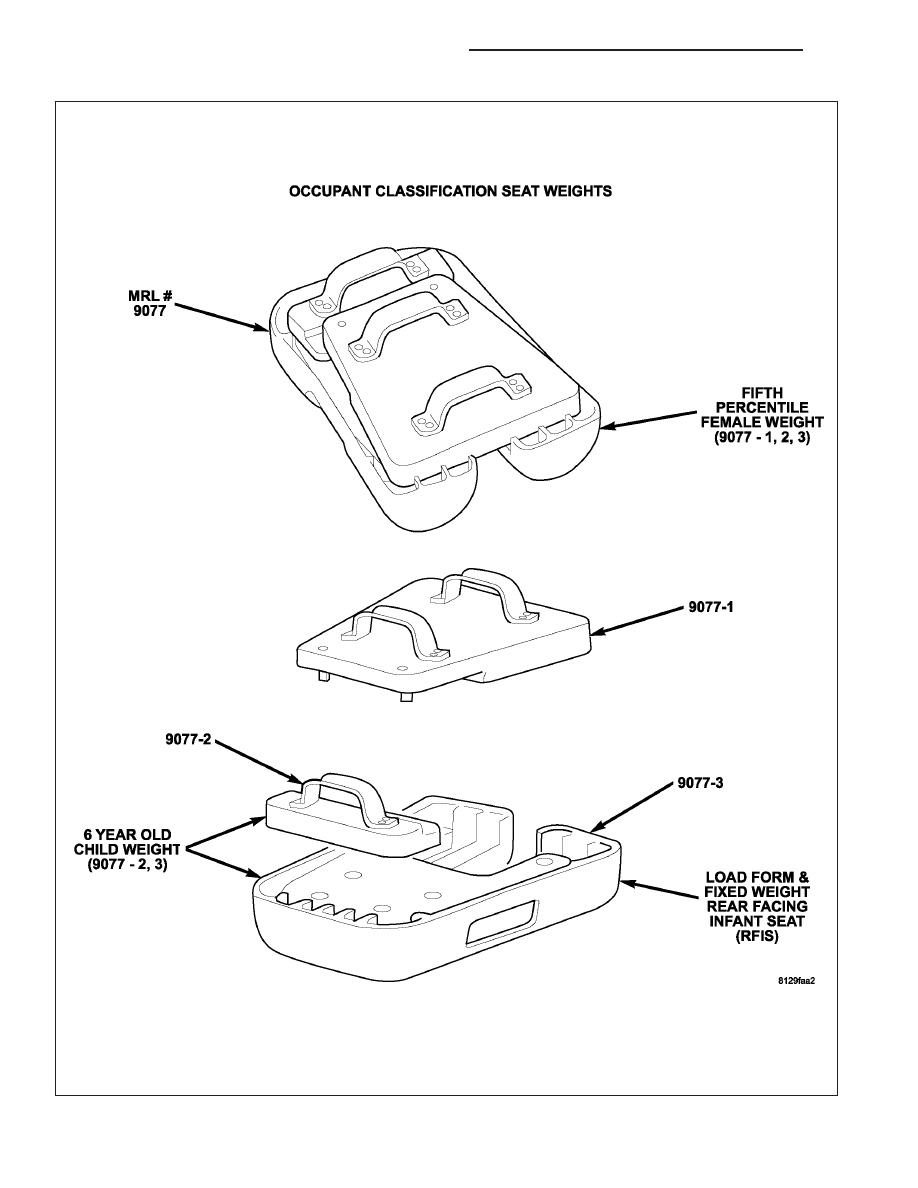

OCS SEAT WEIGHTS MRL #9077

8O - 282

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

B1BA7-OCCUPANT CLASSIFICATION SYSTEM VERIFICATION REQUIRED (CONTINUED)

•

When Monitored:
With the CAN ignition status as IGN_RUN, the module tries to detect potentially damaging events and moni-
tors the CAN Bus for the X Impact messages (crash event causing one or more airbag or pretensioner to
deploy) or upon detecting an Offset Event (if equipped).

•

Set Condition:
This DTC will set if the module detects a potentially damaging event or the X Impact messages from the CAN
Bus input.

Possible Causes

B1BA7-OCS VERIFICATION REQUIRED DTC ACTIVE

Diagnostic Test

1.

CHECK FOR OCCUPANT CLASSIFICATION MODULE (OCM) ACTIVE DTCs:

•

ACTIVE INTERNAL FAULTS

•

IGNITION FAULTS

•

BATTERY FAULT

•

SEAT WEIGHT SENSOR DTCs

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the ignition must be turned off and the battery must
be disconnected.
Turn the ignition on, then off, and then on again.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs listed above?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of

symptoms.

No

>> Go To 2

2.

VERIFY THAT DTC B1BA7–OCCUPANT CLASSIFICATION SYSTEM VERIFICATION REQUIRED IS ACTIVE

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1BA7–OCCUPANT CLASSIFICATION SYSTEM VERIFICATION
REQUIRED?

Yes

>> Go To 3

No

>> Go To 4

ND

RESTRAINTS - ELECTRICAL DIAGNOSTICS
