B1B97-PASSENGER SEAT TRACK POSITION SENSOR CONFIGURATION
MISMATCH

8O - 276

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

B1B97-PASSENGER SEAT TRACK POSITION SENSOR CONFIGURATION MISMATCH (CONTINUED)

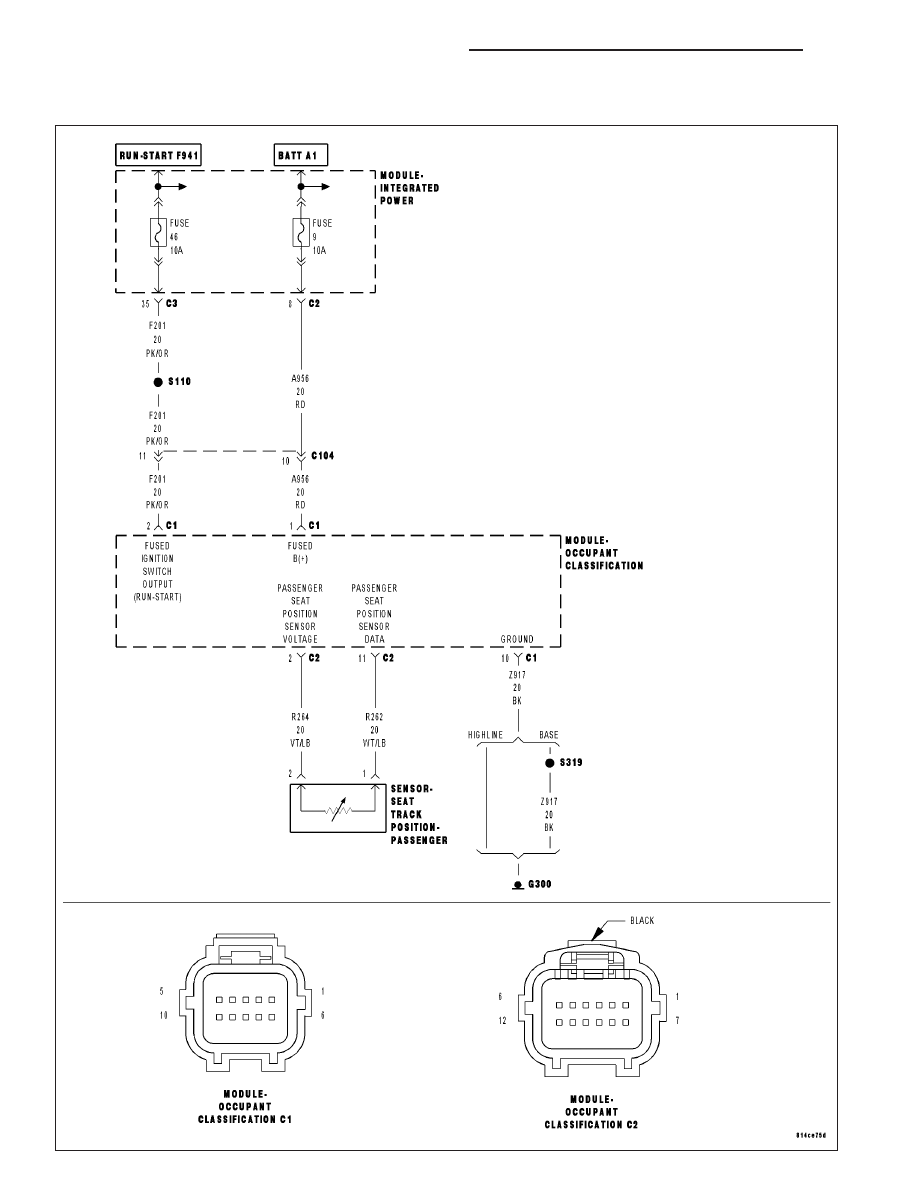

For the Occupant Classification System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on the OCM monitors the Seat Track Position Sensors circuits.

•

Set Condition:
If the module detects current on the Seat Track Position Sensors circuits and the module is not configured for
STPS.

Possible Causes

SENSORS

WIRING

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, & BATTERY FAULTS IN THE OCCUPANT
CLASSIFICATION MODULE (OCM)

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the ignition must be turned off and the battery must
be disconnected.
Turn the ignition on, then off, and then on again.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs relating to internal faults, ignition faults, or battery faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of

symptoms.

No

>> Go To 2

2.

VERIFY THAT B1B91-PASSENGER SEAT TRACK POSITION SENSOR CONFIGURATION MISMATCH IS
ACTIVE

With the scan tool, erase OCM DTCs.

Turn the ignition off, wait 10 seconds and then turn the ignition on.

Wait 2 minutes, and then with the scan tool, read OCM DTCs.

Does the scan tool display active: B1B91-PASSENGER SEAT TRACK POSITION SENSOR CONFIGURA-
TION MISMATCH?

Yes

>> Go To 3

No

>> Perform the OCS VERIFICATION TEST-VER. 1

ND

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 277

B1B97-PASSENGER SEAT TRACK POSITION SENSOR CONFIGURATION MISMATCH (CONTINUED)

3.

VERIFY WIRING

Turn the ignition off.

Inspect the Passenger and passenger seat wiring for Seat Position Sensors.

Are Seat Position Sensor(s) present?

Yes

>> Replace the OCM in accordance with the Service Information.

Perform the OCS VERIFICATION TEST-VER. 1

No

>> Perform the OCS VERIFICATION TEST-VER. 1

8O - 278

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

B1BA5-AIRBAG SQUIB CONFIGURATION MISMATCH

For the Airbag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If an Occupant Restraint Controller (ORC) configured for vehicles without side airbags is installed in a vehicle
with side airbags.

Possible Causes

POWERTRAIN CONTROL MODULE (PCM)

OCCUPANT RESTRAINT CONTROLLER (ORC)

Diagnostic Test

1.

VERIFY THAT DTC B1BA5 AIRBAG SQUIB CONFIGURATION MISMATCH IS ACTIVE

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the ignition must be turned off and the battery must
be disconnected.
Turn the ignition on.

With the scan tool, read ORC DTCs.

Does the scan tool display active: B1BA5 AIRBAG SQUIB CONFIGURATION MISMATCH?

Yes

>> Go To 2

No

>> Go To 5

2.

VERIFY THAT VEHICLE IS EQUIPPED WITH OCCUPANT CLASSIFICATION SYSTEM (OCS)

Vehicles equipped with a Occupant Classification System (OCS) will have a Passenger Airbag On/Off Indicator
Lamp mounted to the dashboard. Verify that the vehicle is equipped with this indicator lamp.

With the scan tool, select ECU View and check that the Occupant Classification Module (OCM) is active on the bus.

Is the vehicle equipped with an Occupant Classification System (OCS)?

Yes

>> Go To 3

No

>> Replace the ORC in accordance with Service Information.

Perform ORC VERIFICATION TEST - VER 1.

3.

CHECK ORC PART NUMBER WITH SCAN TOOL

With the scan tool, select ECU View, select ORC, select ECU Details, and read the ORC part number.

Is the part number correct for the vehicle?

Yes

>> Go To 4

No

>> Replace the ORC in accordance with Service Information.

Perform ORC VERIFICATION TEST - VER 1.

ND

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 279
