*DRIVER DOOR LOCK/UNLOCK SWITCH INPUT STUCK LOCK (CONTINUED)

3.

(G161) DRIVER DOOR LOCK SWITCH MUX CIRCUIT PARTIAL SHORT TO GROUND

Turn the ignition off.

Disconnect the Cluster C2 connector.

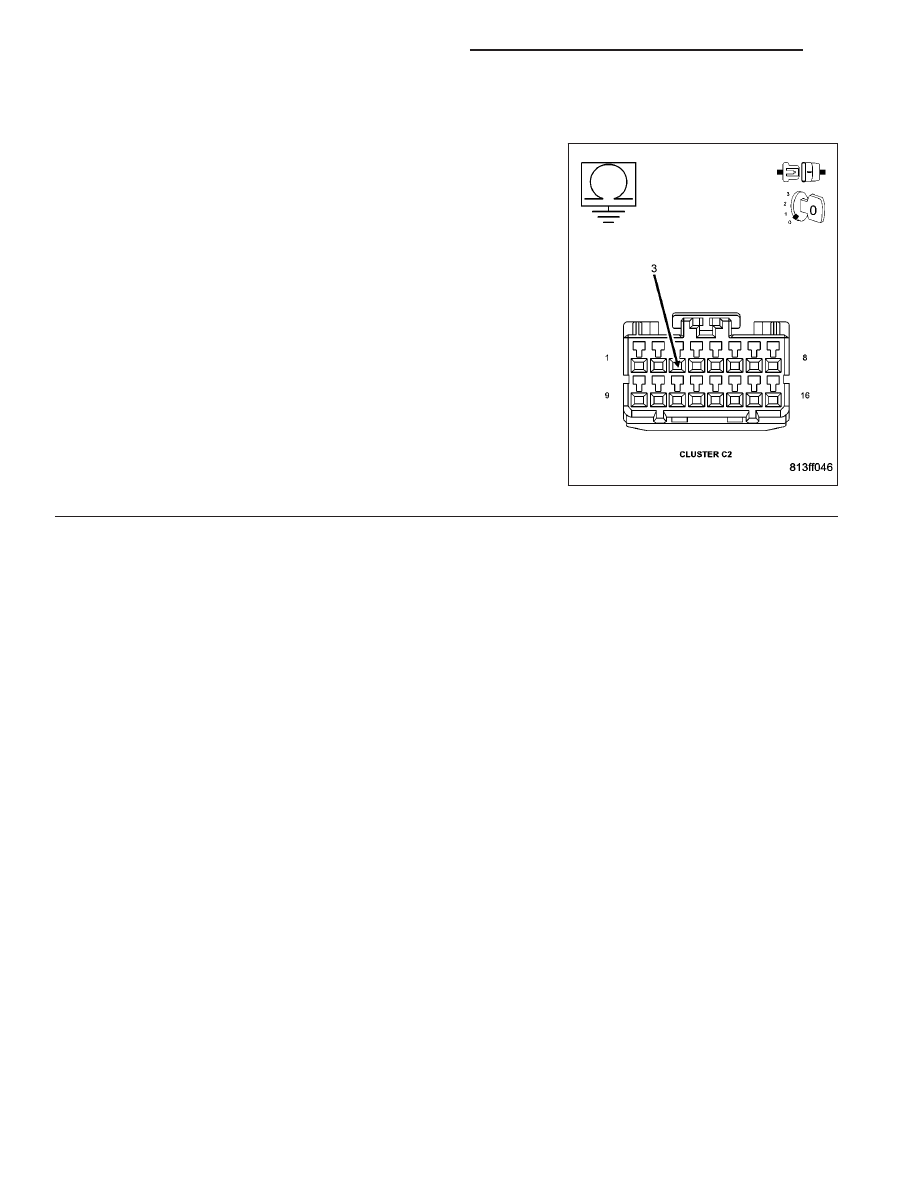

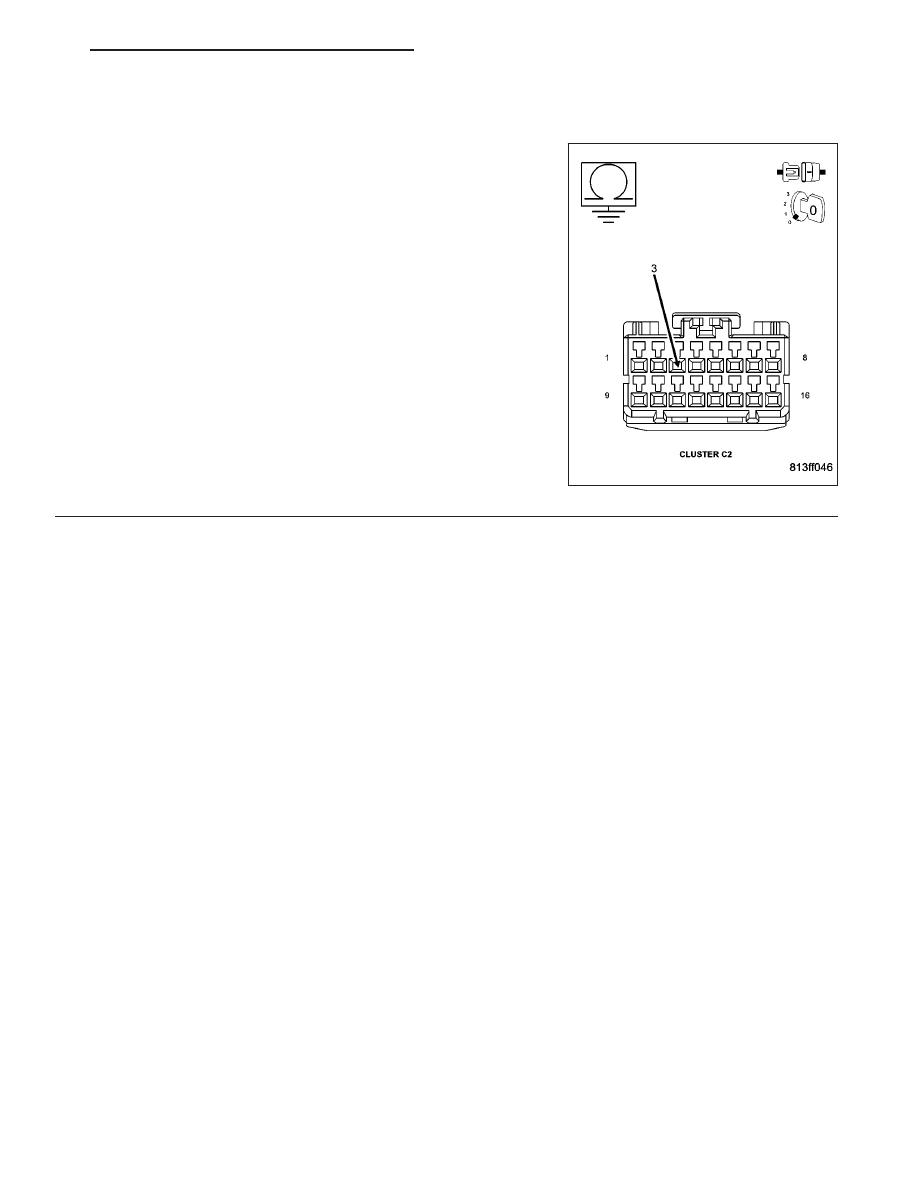

Measure the resistance between ground and the (G161) Driver Door
Lock Switch Mux circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (G161) Driver Door Lock Switch Mux circuit for

a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

No

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

8N - 8

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

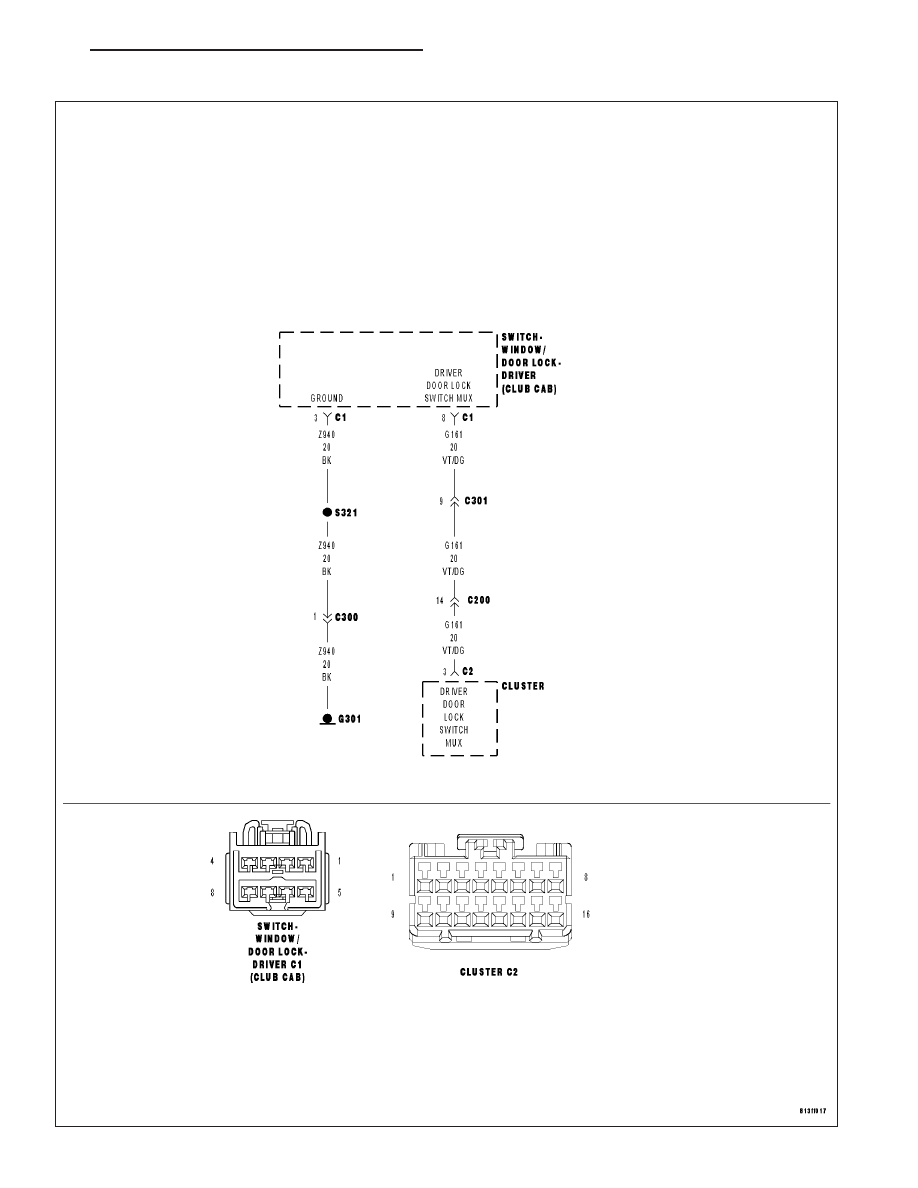

*DRIVER DOOR LOCK/UNLOCK SWITCH INPUT STUCK UNLOCK

ND

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 9

*DRIVER DOOR LOCK/UNLOCK SWITCH INPUT STUCK UNLOCK (CONTINUED)

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(G161) DRIVER DOOR LOCK SWITCH MUX CIRCUIT PARTIAL SHORT TO GROUND

DRIVER DOOR LOCK SWITCH STUCK

INSTRUMENT CLUSTER

Diagnostic Test

1.

TEST FOR TROUBLE CODES

Turn the ignition on.

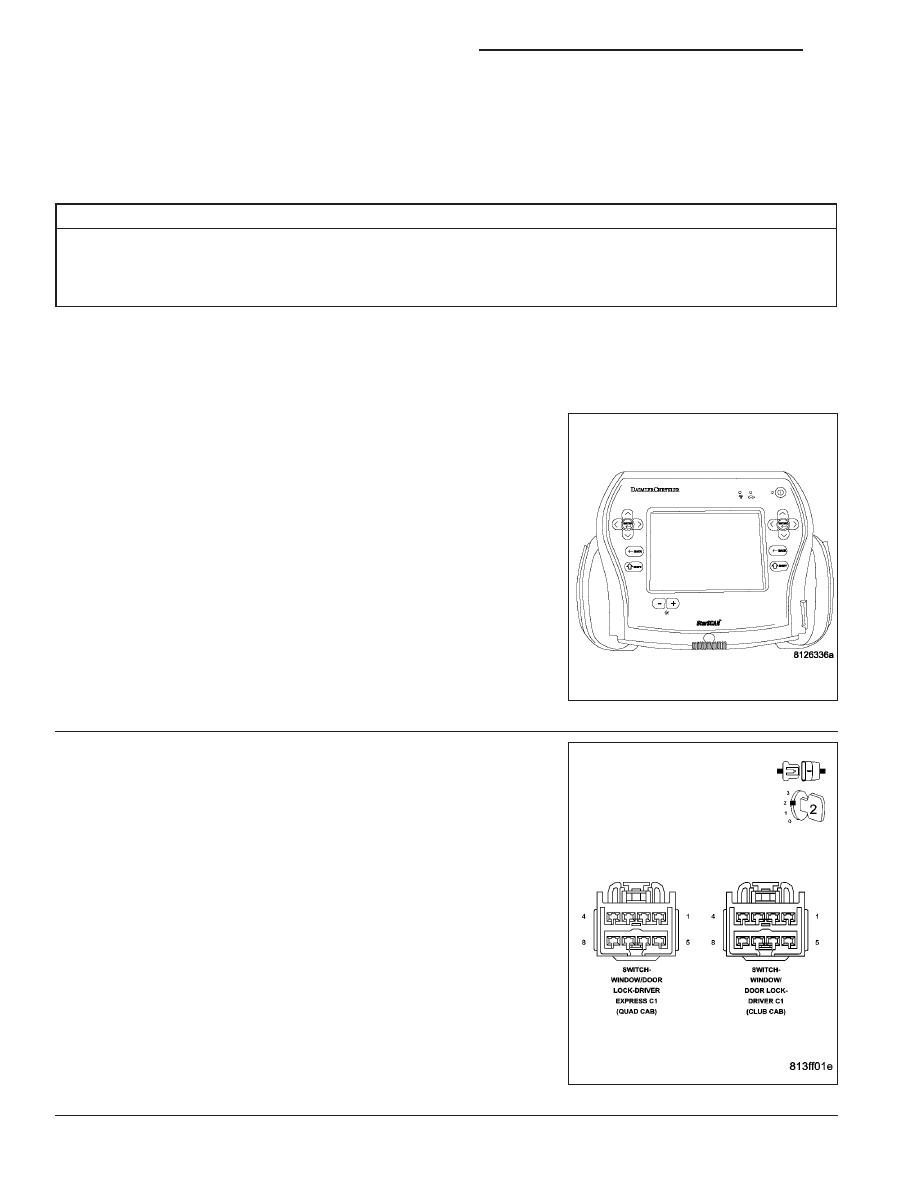

With the scan tool, read DTC’s

Are there any Body related DTC’s?

No

>> Go To 2

Yes

>> Refer to the symptom list and repair any DTC’s before

proceeding.

2.

DOOR LOCK SWITCH SHORTED

Disconnect the Driver Window/Door Lock Switch connector.

With the scan tool in sensors, read the DRIVER DOOR LOCK
SWITCH voltage.

Is the voltage approximately 5.0 volts?

Yes

>> Replace the Driver Window/Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

No

>> Go To 3

8N - 10

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

*DRIVER DOOR LOCK/UNLOCK SWITCH INPUT STUCK UNLOCK (CONTINUED)

3.

(G161) DRIVER DOOR LOCK SWITCH MUX CIRCUIT PARTIAL SHORT TO GROUND

Turn the ignition off.

Disconnect the Cluster C2 connector.

Measure the resistance between ground and the (G161) Driver Door
Lock Switch Mux circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (G161) Driver Door Lock Switch Mux circuit for

a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

No

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)
