INSTALLATION

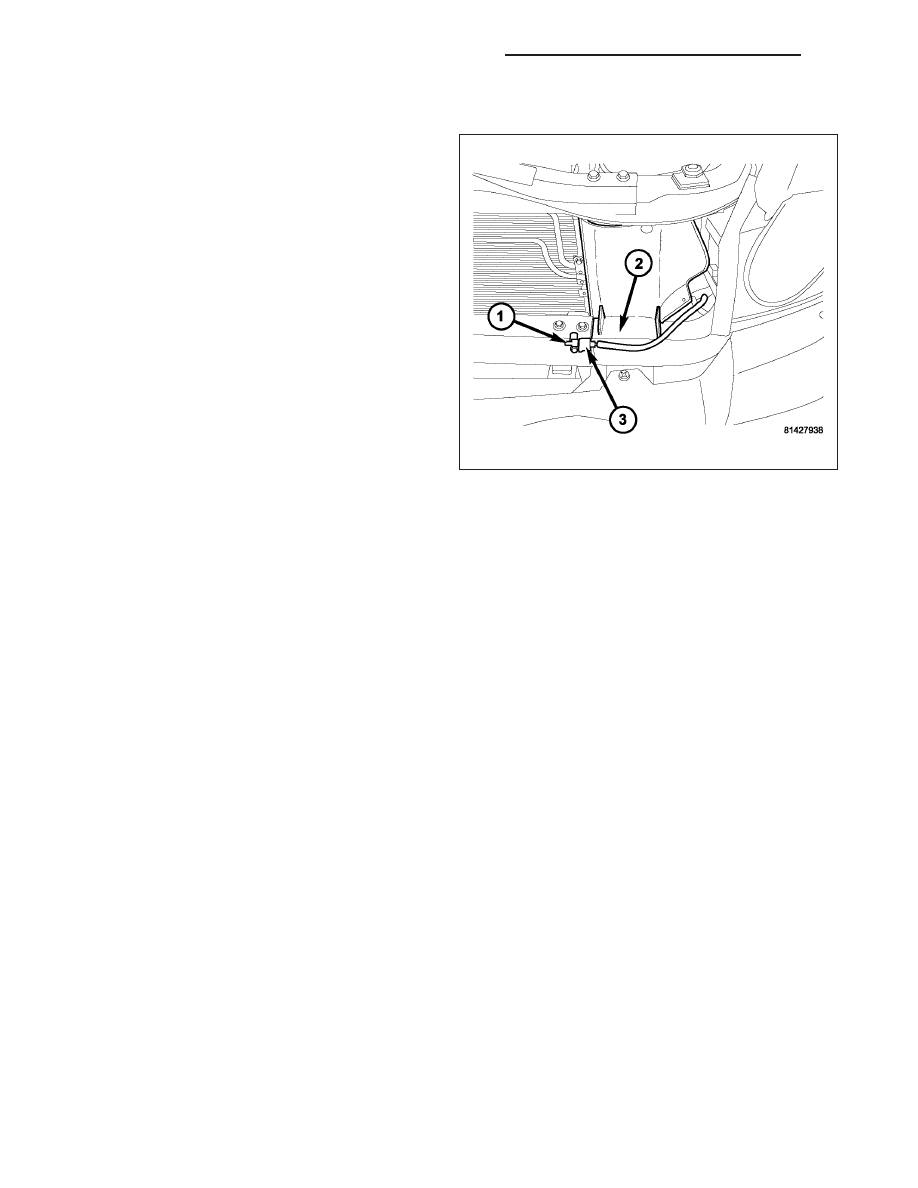

1. Position the ambient temperature sensor (1) onto

the radiator yoke (2).

2. Install the screw that secures the ambient temper-

ature sensor to the radiator yoke. Tighten the
screw to 5.6 N·m (50 in. lbs.).

3. Connect the wire harness connector (3) to the

ambient temperature sensor (1).

4. Reconnect the battery negative cable.

8M - 30

OVERHEAD CONSOLE - SERVICE INFORMATION

ND

POWER SYSTEMS

TABLE OF CONTENTS

page

page

POWER LOCKS - ELECTRICAL DIAGNOSTICS. . . . 1
POWER LOCKS - SERVICE INFORMATION . . . . . 58
POWER MIRRORS - SERVICE INFORMATION . . . 66

POWER SEATS - SERVICE INFORMATION. . . . . . 71
POWER WINDOWS . . . . . . . . . . . . . . . . . . . . . . . . 77

POWER LOCKS - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

BODY VERIFICATION TEST – VER 1

. . . . . . . 2

*DRIVER DOOR LOCK/UNLOCK SWITCH

INPUT CIRCUIT LOW . . . . . . . . . . . . . . . . . . . 3

*DRIVER DOOR LOCK/UNLOCK SWITCH

INPUT STUCK LOCK . . . . . . . . . . . . . . . . . . . . 6

*DRIVER DOOR LOCK/UNLOCK SWITCH

INPUT STUCK UNLOCK . . . . . . . . . . . . . . . . . 9

*DRIVER DOOR LOCK SWITCH

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 12

*PASSENGER DOOR LOCK/UNLOCK

SWITCH INPUT CIRCUIT LOW . . . . . . . . . . . 16

*PASSENGER DOOR LOCK/UNLOCK

SWITCH INPUT STUCK LOCK . . . . . . . . . . . . 19

*PASSENGER DOOR LOCK/UNLOCK

SWITCH INPUT STUCK LOCK . . . . . . . . . . . . 22

*PASSENGER DOOR LOCK SWITCH

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 25

*ALL DOOR LOCK OUTPUT CIRCUIT

SHORTED TO GROUND . . . . . . . . . . . . . . . . 29

*ALL DOOR UNLOCK OUTPUT CIRCUIT

SHORTED TO GROUND . . . . . . . . . . . . . . . . 34

*DRIVER DOOR UNLOCK OUTPUT CIRCUIT

SHORTED TO GROUND . . . . . . . . . . . . . . . . 38

*ALL DOOR LOCKS INOPERATIVE

. . . . . . . . 42

*ONE DOOR LOCK INOPERATIVE

. . . . . . . . 45

*LEFT FRONT LOCKS ONLY – ALL OTHERS

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 47

*RIGHT DOORS FAIL TO LOCK AND

UNLOCK – QUAD CAB . . . . . . . . . . . . . . . . . 50

*RIGHT DOORS UNLOCK ONLY – QUAD

CAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

*RIGHT DOORS LOCK ONLY – QUAD CAB

. . 55

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . 57

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

ND

POWER SYSTEMS

8N - 1

BODY VERIFICATION TEST – VER 1

Diagnostic Test

1.

Perform Body Verification Test

Disconnect all jumper wires and reconnect all previously disconnected components and connectors.

Ensure that all accessories are turned off.

Ensure that the battery is fully charged.

Turn the ignition on.

With the scan tool, record and erase DTCs from all modules.

If an electronic control module was replaced, select the applicable module from the scan tool menu and press “Misc.
Functions”. If the module has programable features, program as necessary.

If repairs were made to any of the HVAC door actuator circuits, with the scan tool in HVAC, select System Tests and
then select Actuator DTC Detection. The test must pass before proceeding to the next step.

If repairs were made to any of the HVAC doors, linkage, door actuators, or door actuator circuits, with the scan tool
in HVAC, select System Tests and then select Actuator Calibration Test. The test must pass before proceeding to
the next step.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

Operate all functions of the system that caused the original concern.

With the scan tool, select ECU View.

Check for DTCs in the modules.

Are DTCs present in any of the modules or is the original condition still present?

Yes

>> The repair is not complete. Refer to the related category for the DTC or symptom that is still present.

No

>> The repair is complete.

8N - 2

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

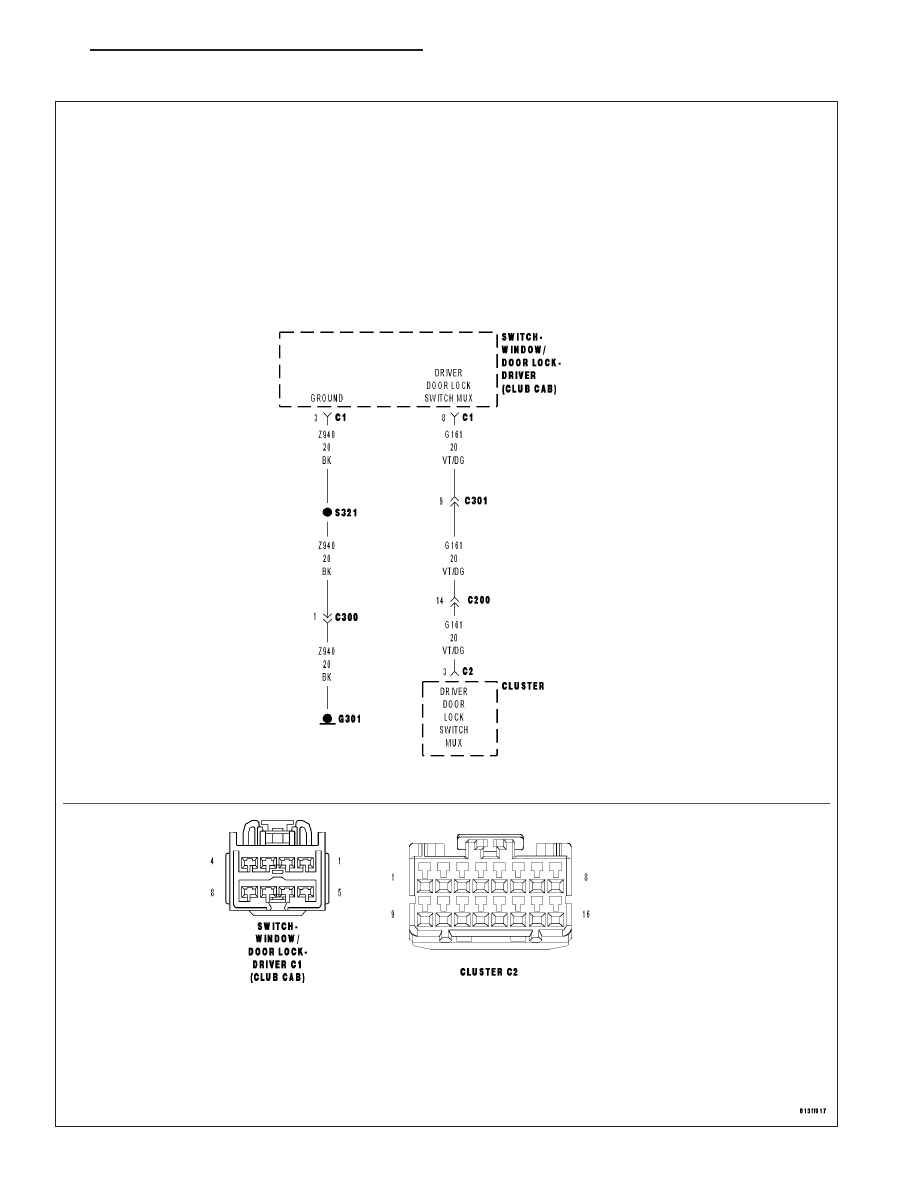

*DRIVER DOOR LOCK/UNLOCK SWITCH INPUT CIRCUIT LOW

ND

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 3
