*DRIVER DOOR LOCK SWITCH INOPERATIVE

8N - 12

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

*DRIVER DOOR LOCK SWITCH INOPERATIVE (CONTINUED)

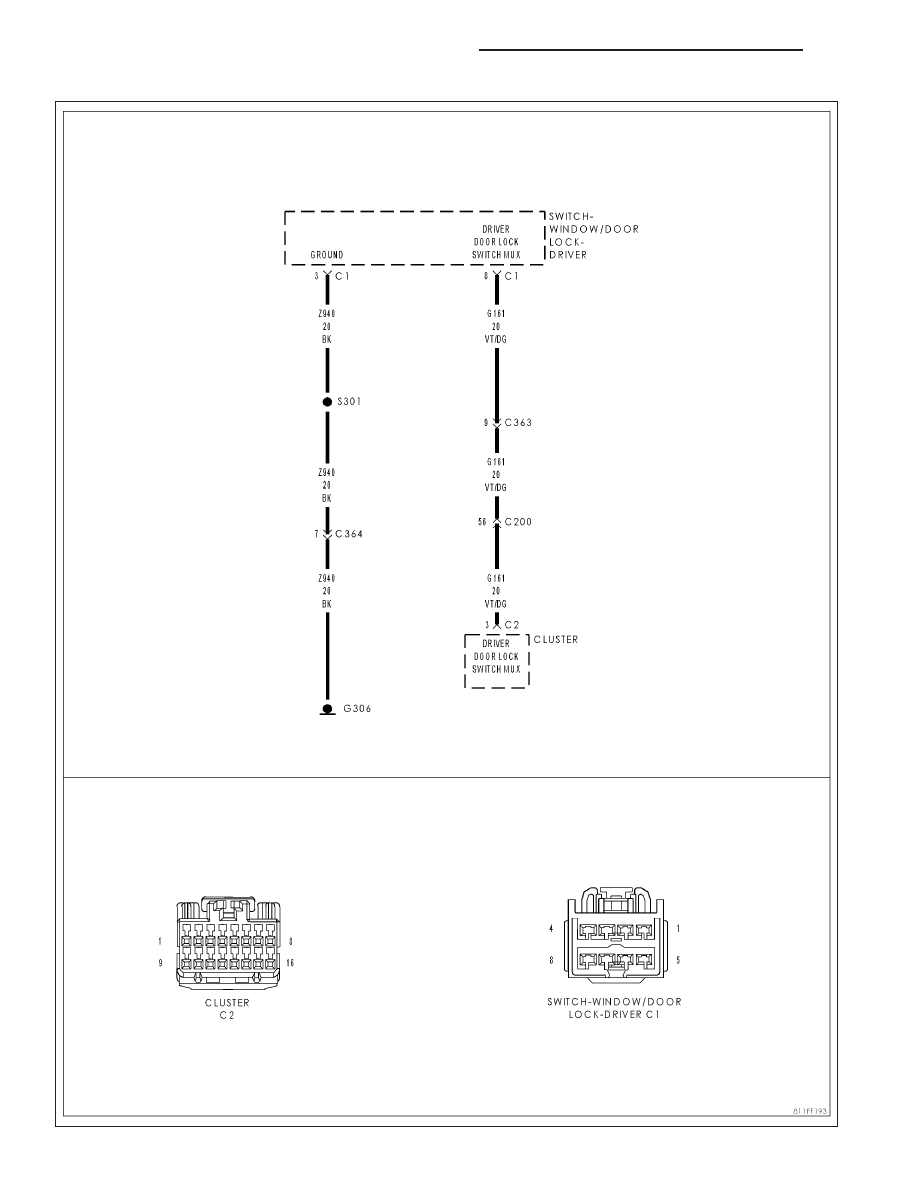

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(G161) DRIVER DOOR LOCK SWITCH MUX CIRCUIT SHORT TO GROUND

(G161) DRIVER DOOR LOCK SWITCH MUX CIRCUIT OPEN

(Z940 GROUND CIRCUIT OPEN

DOOR LOCK SWITCH SWITCH

INSTRUMENT CLUSTER

Theory of Operation

This test is only for vehicles that do not have the Memory System.

Diagnostic Test

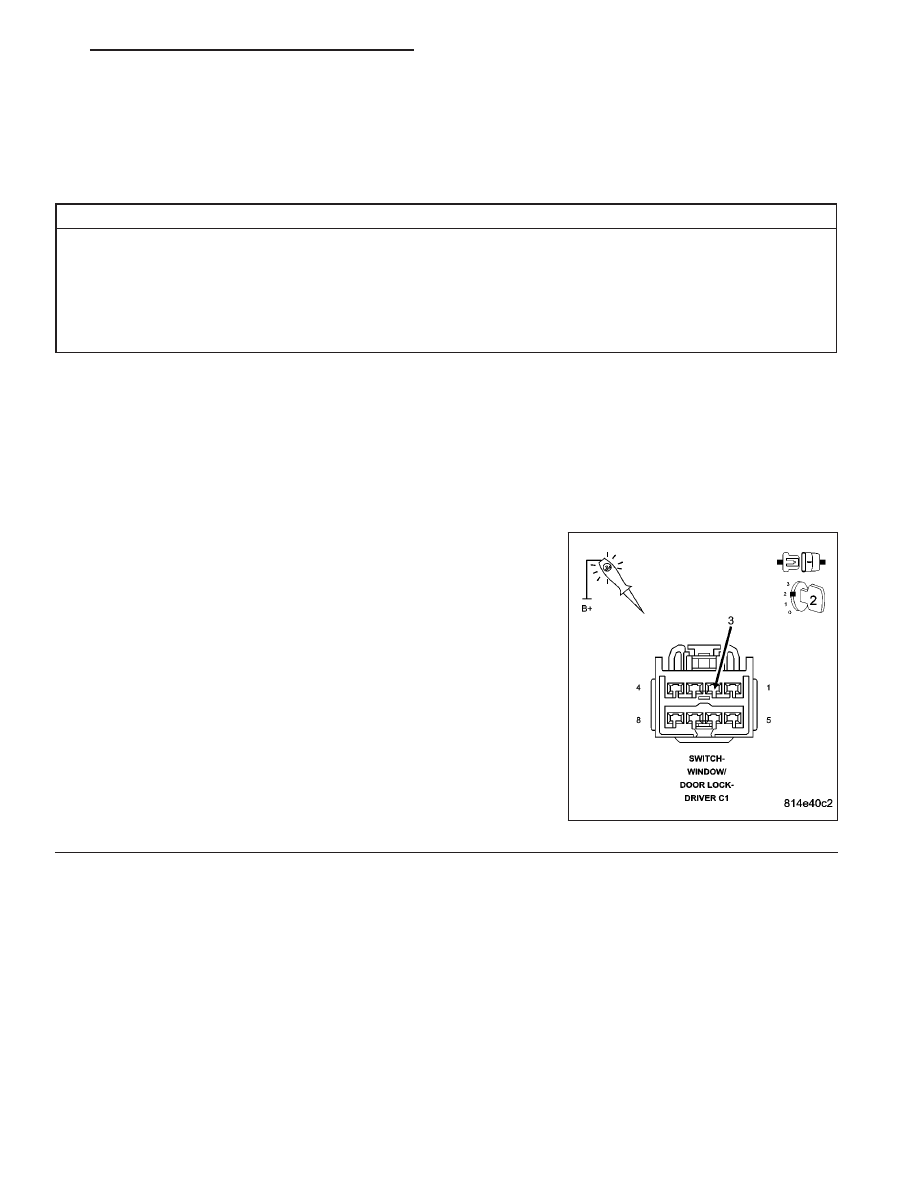

1.

(Z940) GROUND CIRCUIT OPEN

Turn the ignition off.

Disconnect the Driver Window/Door Lock Switch C2 connector.

Turn the ignition on.

Using a 12–volt test light connected to 12–volts, check the (Z940)
Ground circuit

Does the Test Light illuminate brightly?

Yes

>> Go To 2

No

>> Repair the (Z940) Ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

ND

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 13

*DRIVER DOOR LOCK SWITCH INOPERATIVE (CONTINUED)

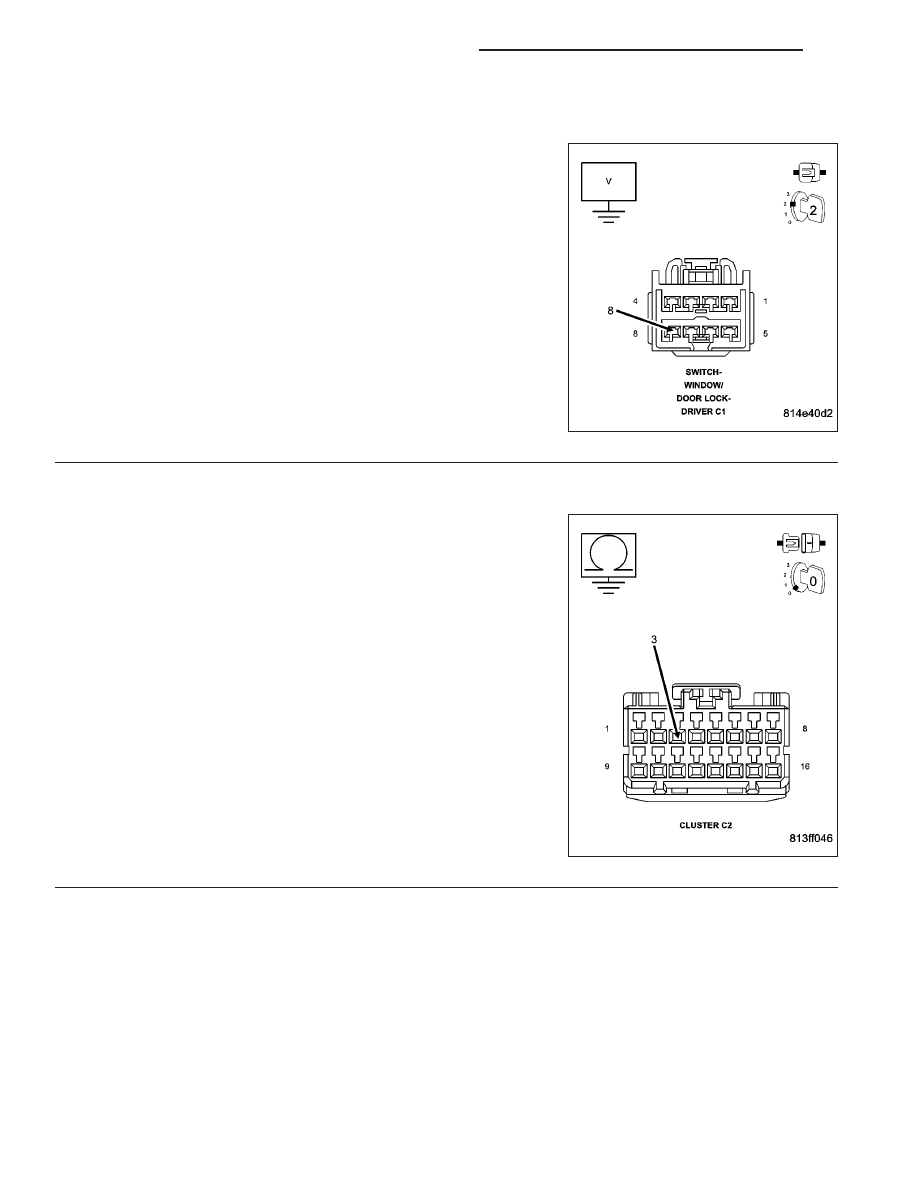

2.

DOOR LOCK SWITCH SHORTED

Measure the voltage of the (G161) Driver Door Lock Switch Mux cir-
cuit.

Is the voltage approximately 5.0 volts?

Yes

>> Replace the Driver Window/Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

No

>> Go To 3

3.

DRIVER DOOR LOCK SWITCH MUX CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Cluster C2 connector.

Measure the resistance between ground and the (G161) Driver Door
Lock Switch Mux circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (G161) Driver Door Lock Switch Mux circuit for

a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

No

>> Go To 4

8N - 14

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

*DRIVER DOOR LOCK SWITCH INOPERATIVE (CONTINUED)

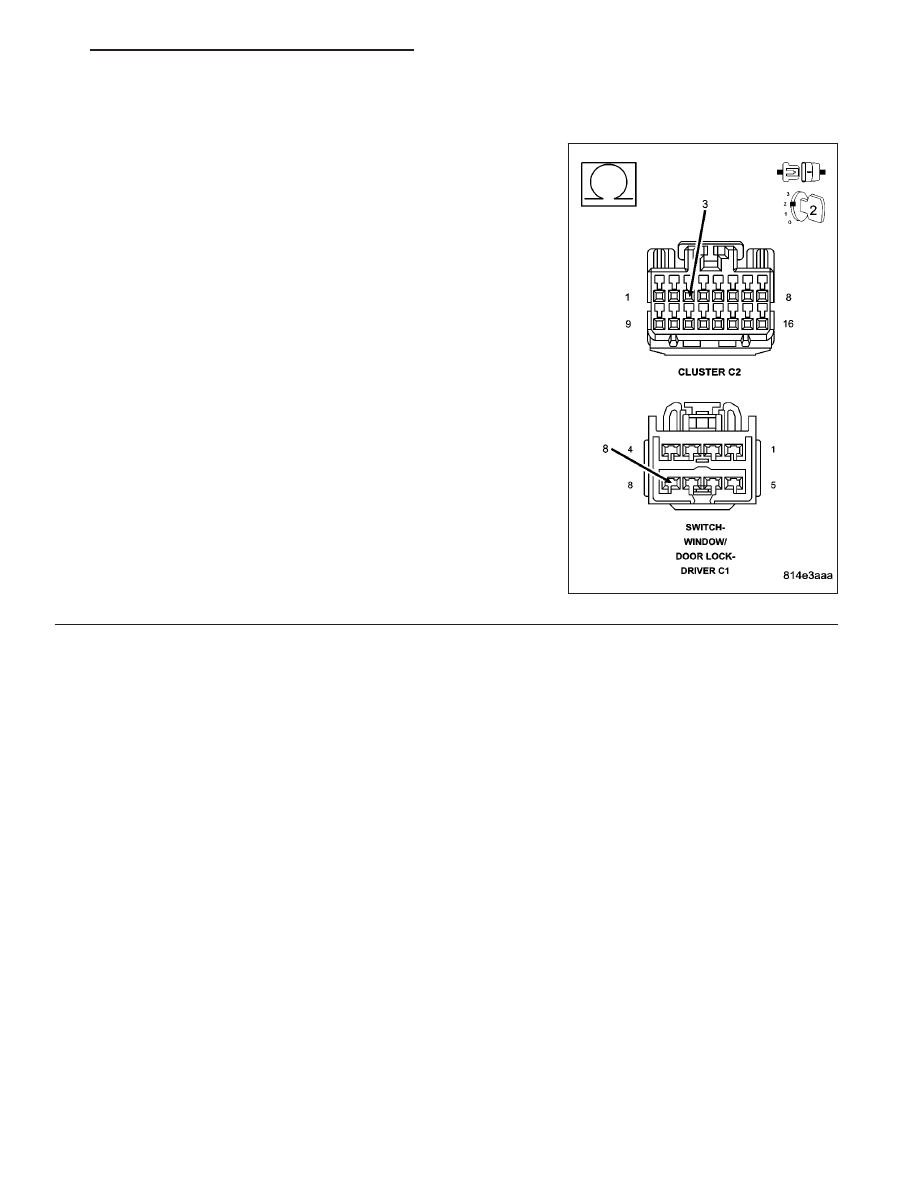

4.

DRIVER DOOR LOCK SWITCH MUX CIRCUIT OPEN

Measure the resistance of the (G161) Driver Door Lock Switch Mux
circuit between the Cluster C2 connector and the Driver Window/Door
Lock Switch C1 connector.

Is the resistance below 5.0 ohms?

No

>> Repair the (G161) Driver Door Lock Switch Mux circuit for

an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

Yes

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)
