8. Reconnect the battery negative cable.

LAMP-HIGH MOUNTED STOP

REMOVAL

BULB

NOTE: The Center High Mounted Stop Lamp (CHMSL) houses three bulbs. The center bulb is the CHMSL
bulb and illuminates through a red lens, while the two outboard bulbs are for the cargo lamps and illumi-
nate through clear lenses. The bulb types and service procedures are identical for all three of these bulbs.

1. Disconnect and isolate the battery negative cable.

2. Remove the two screws that secure the CHMSL to

the rear cab roof header panel.

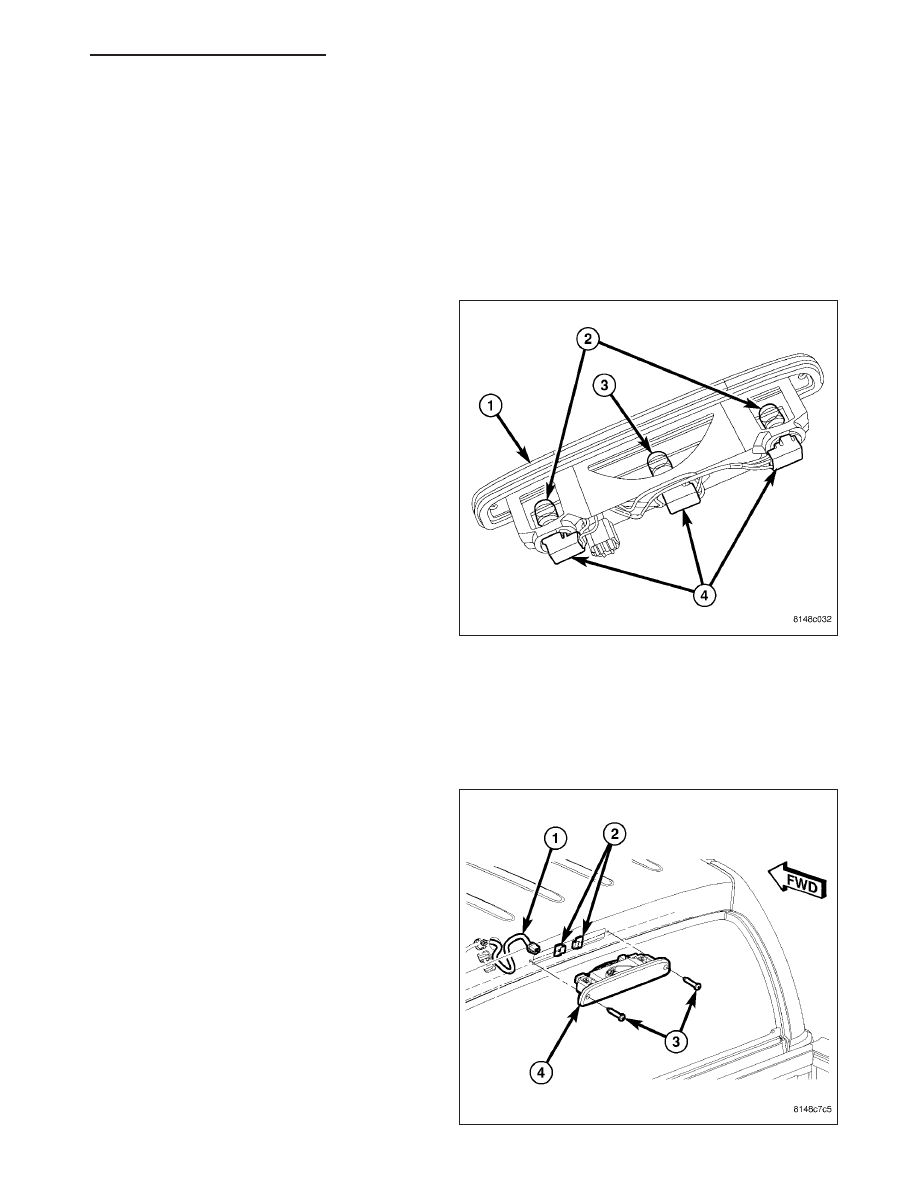

3. Pull the CHMSL lens and housing (1) away from

the header panel far enough to access the lamp
wiring and bulb sockets (4) on the back of the
lamp.

4. Firmly grasp the center socket on the back of the

lamp housing and rotate it counterclockwise about
30 degrees to unlock it.

5. Pull the socket and bulb straight out from the

keyed opening in the housing.

6. Pull the base of the bulb (3) straight out of the

socket.

LAMP

NOTE: The Center High Mounted Stop Lamp (CHMSL) for this model incorporates two integral cargo lamps.
The center bulb is the CHMSL bulb and illuminates through a red lens, while the two outboard bulbs are for
the cargo lamps and illuminate through clear lenses.

1. Disconnect and isolate the battery negative cable.

2. Remove the two screws (3) that secure the Center

High Mounted Stop Lamp (CHMSL) (4) to the rear
roof header panel.

3. Pull the CHMSL away from the opening in the roof

header far enough to access and disconnect the
wire harness connector (1) from the pigtail connec-
tor on the back of the lamp housing.

4. Remove the CHMSL from the roof header.

8L - 94

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

ND

INSTALLATION

BULB

CAUTION: Always use the correct bulb size and type for replacement. An incorrect bulb size or type may
overheat and cause damage to the lamp, the socket and/or the lamp wiring.

NOTE: The Center High Mounted Stop Lamp (CHMSL) houses three bulbs. The center bulb is the CHMSL
bulb and illuminates through a red lens, while the two outboard bulbs are for the cargo lamps and illumi-
nate through clear lenses. The bulb types and service procedures are identical for all three of these bulbs.

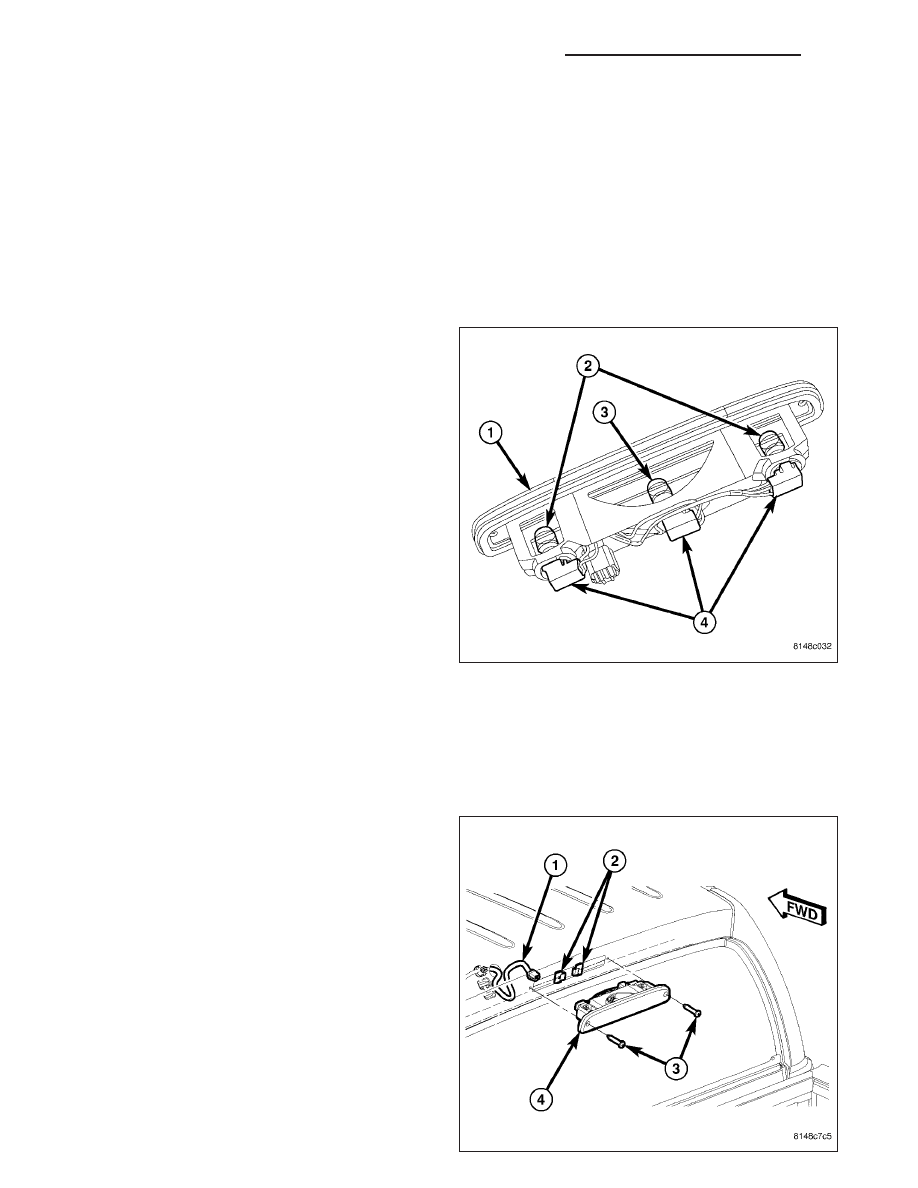

1. Align the base of the CHMSL bulb (3) with the

socket (4).

2. Push the bulb straight into the socket until the base

is firmly seated.

3. Align the socket and bulb with the keyed opening

on the back of CHMSL housing (1).

4. Insert the socket and bulb into the housing until the

socket is firmly seated.

5. Rotate the socket clockwise about 30 degrees to

lock it into place.

6. Position the CHMSL into the opening in the rear

cab roof header panel.

7. Install and tighten the two screws that secure the

CHMSL to the header panel. Tighten the screws to
2 N·m (20 in. lbs.).

8. Reconnect the battery negative cable.

LAMP

NOTE: The Center High Mounted Stop Lamp (CHMSL) for this model incorporates two integral cargo lamps.
The center bulb is the CHMSL bulb and illuminates through a red lens, while the two outboard bulbs are for
the cargo lamps and illuminate through clear lenses.

1. Check to be certain that the two J-nuts (2) are

properly positioned on the rear roof header inner
panel.

2. Position the Center High Mounted Stop Lamp

(CHMSL) (4) near the rear roof header panel open-
ing.

3. Reconnect the wire harness connector (1) to the

pigtail connector on the back of the CHMSL hous-
ing.

4. Install and tighten the two screws (3) that secure

the CHMSL to the rear roof header inner panel.
Tighten the screws to 2 N·m (20 in. lbs.).

5. Reconnect the battery negative cable.

ND

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 95

FRONT FOG LAMP

REMOVAL

BULB

CAUTION: Do not contaminate the bulb glass by touching it with your fingers or by allowing it to contact
other oily surfaces. Shortened bulb life will result.

1. Disconnect and isolate the battery negative cable.

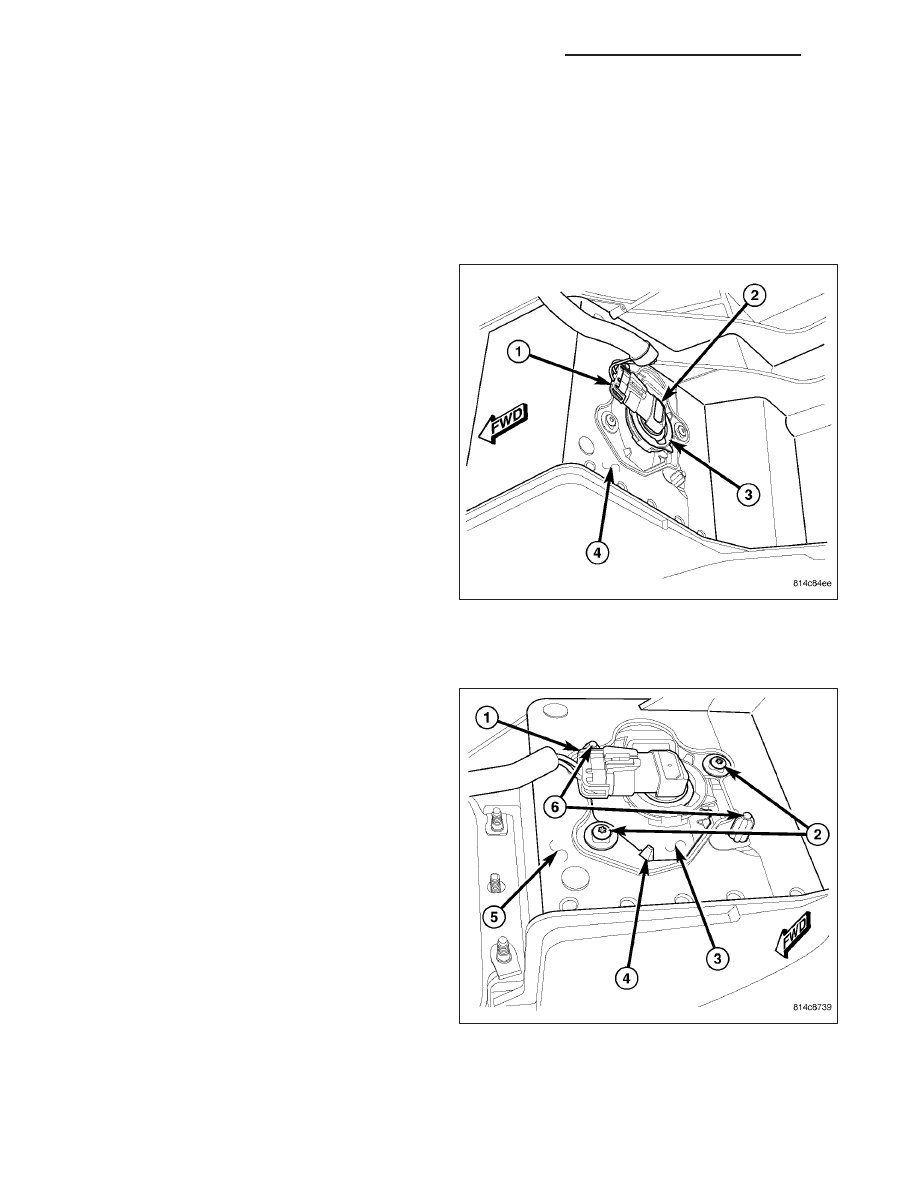

2. Reach under and behind the front fascia to access

the front fog lamp housing (3) on the back of the
front bumper support (4).

3. Disconnect the wire harness connector (1) from the

fog lamp socket (2).

4. Firmly grasp the socket on the back of the housing

and rotate it counterclockwise about 30 degrees to
unlock it.

5. Pull the socket and bulb straight out from the

keyed opening in the housing.

6. Pull the base of the bulb straight out of the socket.

LAMP

1. Disconnect and isolate the battery negative cable.

2. Remove the front fascia from the front bumper sup-

port.

(Refer

to

13

-

FRAME

&

BUMPERS/

BUMPERS/FRONT FASCIA - REMOVAL).

3. Reach under and behind the front of the vehicle to

access the front fog lamp housing (3) on the back
of the front bumper support (5).

4. Disconnect the wire harness connector (1) from the

fog lamp bulb socket.

5. Remove the two screws (2) that secure the fog

lamp mounting bracket to the bumper support.

6. Release the three integral latch clips (4) that

secure the fog lamp mounting bracket to the open-
ing in the bumper support.

7. Remove the lamp and mounting bracket as a unit

from the seat in the face of the bumper support.

8L - 96

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

ND

INSTALLATION

BULB

CAUTION: Always use the correct bulb size and type for replacement. An incorrect bulb size or type may
overheat and cause damage to the lamp, the socket and/or the lamp wiring.

CAUTION: Do not contaminate the bulb glass by touching it with your fingers or by allowing it to contact
other oily surfaces. Shortened bulb life will result.

1. Align the base of the bulb with the front fog lamp

socket (2).

2. Push the bulb straight into the socket until the base

is firmly seated.

3. Align the socket and bulb with the keyed opening

on the back of the front fog lamp housing (3).

4. Insert the socket and bulb into the housing until the

socket is firmly seated.

5. Rotate the socket clockwise about 30 degrees to

lock it into place. The socket connector receptacle
should be in a horizontal orientation.

6. Reconnect the wire harness connector (1) to the

socket.

7. Reconnect the battery negative cable.

LAMP

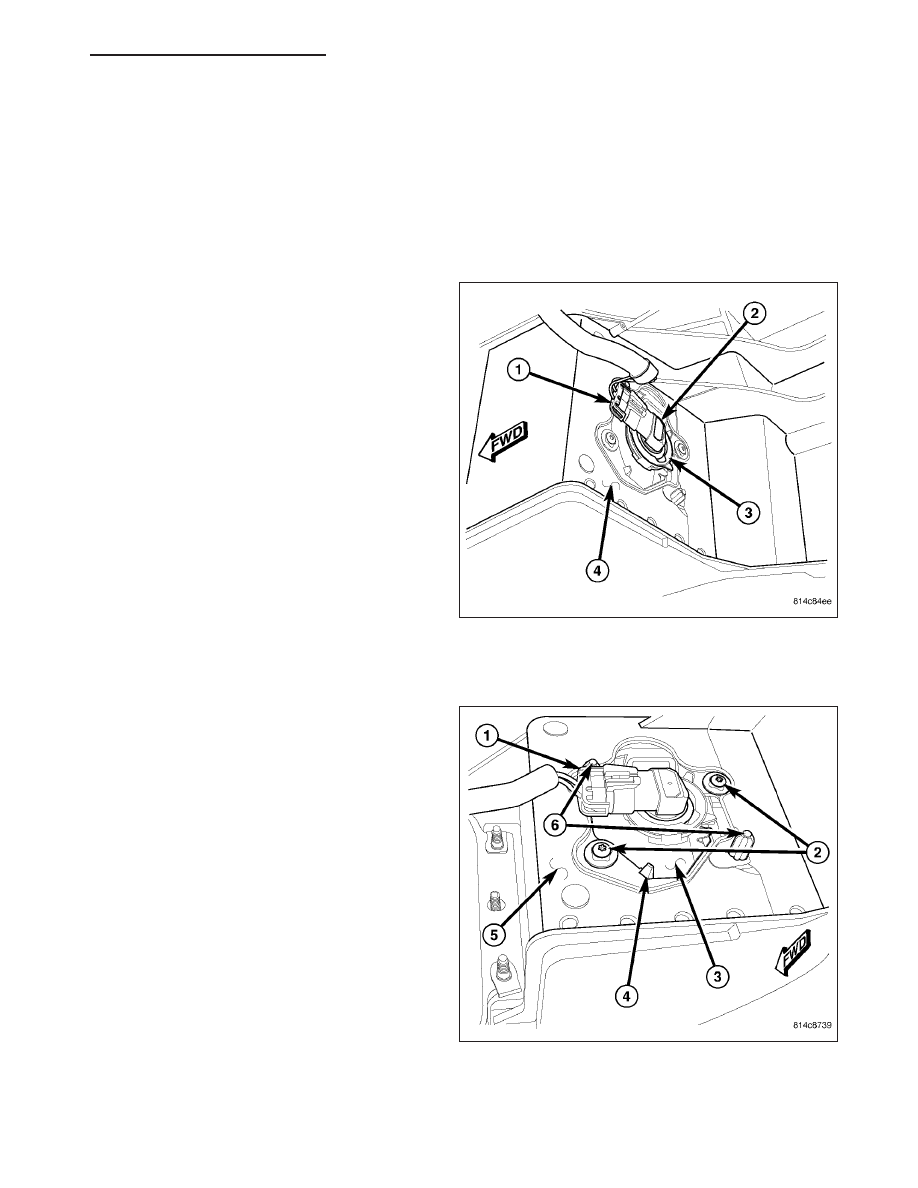

1. Position the front fog lamp (3) and mounting

bracket as a unit into the seat on the face of the
front bumper support (5).

2. Be certain that the alignment pins (6) on the back

of the lamp mounting bracket are inserted through
the alignment holes in the back of the seat, then
press on the front of the lamp using hand pressure
until the three latch clips (4) on the mounting
bracket are fully engaged in the opening in the
bumper support.

3. From the back of the bumper support, install and

tighten the two screws (2) that secure the lamp
mounting bracket to the bumper support. Tighten
the screws to 2 N·m (14 in. lbs.).

4. Reconnect the wire harness connector (1) to the

fog lamp bulb socket.

5. Reinstall the front fascia onto the bumper support.

(Refer to 13 - FRAME & BUMPERS/BUMPERS/
FRONT FASCIA - INSTALLATION).

6. Reconnect the battery negative cable.

7. Confirm proper front fog lamp alignment. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR - STAN-

DARD PROCEDURE - FRONT LAMP AIMING).
