PARK LAMPS

NOTE: As part of the exterior lighting failsafe feature, upon ignition On the park lamps and the headlamp
low beams will illuminate regardless of the headlamp switch position if the instrument cluster cannot detect
an input from the headlamp switch, or if there is a loss of data bus communication.

CONDITION

POSSIBLE CAUSES

CORRECTION

PARK LAMP DOES NOT

ILLUMINATE

1. Faulty or missing fuse.

1. Test and replace park lamp fuse as
required.

2. Faulty or missing bulb.

2. Test and replace park lamp bulb as
required.

3. Faulty or missing relay.

3. Test and replace park lamp relay as
required.

4. Faulty ground circuit.

4. Test and repair open park lamp ground
circuit as required.

5. Faulty supply circuit.

5. Test and repair open park lamp relay
output circuit as required.

6. Faulty switch.

6. Test and replace headlamp switch as
required.

PARK LAMP DOES NOT

EXTINGUISH

1. Faulty supply circuit.

1. Test and repair shorted park lamp relay
output circuit as required.

2. Faulty relay.

2. Test and replace park lamp relay as
required.

3. Faulty switch.

3. Test and replace headlamp switch as
required.

TURN SIGNAL LAMPS

CONDITION

POSSIBLE CAUSES

CORRECTION

ONE TURN SIGNAL LAMP

DOES NOT ILLUMINATE

1. Faulty or missing bulb.

1. Test and replace turn signal bulb as
required.

2. Faulty ground circuit.

2. Test and repair open ground circuit as
required.

3. Faulty supply circuit.

3. Test and repair open right or left turn
signal circuit as required.

ALL RIGHT SIDE AND/OR ALL

LEFT SIDE TURN SIGNAL

LAMPS DO NOT FLASH

1. Faulty switch.

1. Test and replace multi-function switch as
required.

2. Faulty signal circuit.

2. Test and repair open right or left turn
signal circuit as required.

ALL RIGHT SIDE OR ALL LEFT

SIDE TURN SIGNALS FLASH

TOO RAPIDLY (MORE THAN

100 FLASHES PER MINUTE)

1. Faulty or missing bulb.

1. Test and replace faulty bulb as required.

2. Faulty ground circuit.

2. Test and repair open ground circuit as
required.

3. Faulty signal circuit.

3. Test and repair open right or left turn
signal circuit as required.

8L - 86

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

ND

STANDARD PROCEDURE

FRONT LAMP AIMING

VEHICLE PREPARATION FOR LAMP ALIGNMENT

1. Check for and correct any burnt out bulbs.

2. Repair or replace any faulty, worn or damaged body or suspension components that could hinder proper lamp

alignment.

3. Verify proper tire inflation pressures.

4. Remove any accumulations of mud, snow or ice from the vehicle underbody and clean the front lamp lenses.

5. Verify that there is no load in the vehicle (cargo or passengers), except for the driver.

6. The fuel tank should be Full. Add 2.94 kilograms (6.5 pounds) of weight over the fuel tank for each estimated

gallon of missing fuel.

7. Verify correct vehicle suspension height.

LAMP ALIGNMENT SCREEN PREPARATION

The procedure that follows will prepare a suitable front lamp alignment screen.

ND

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 87

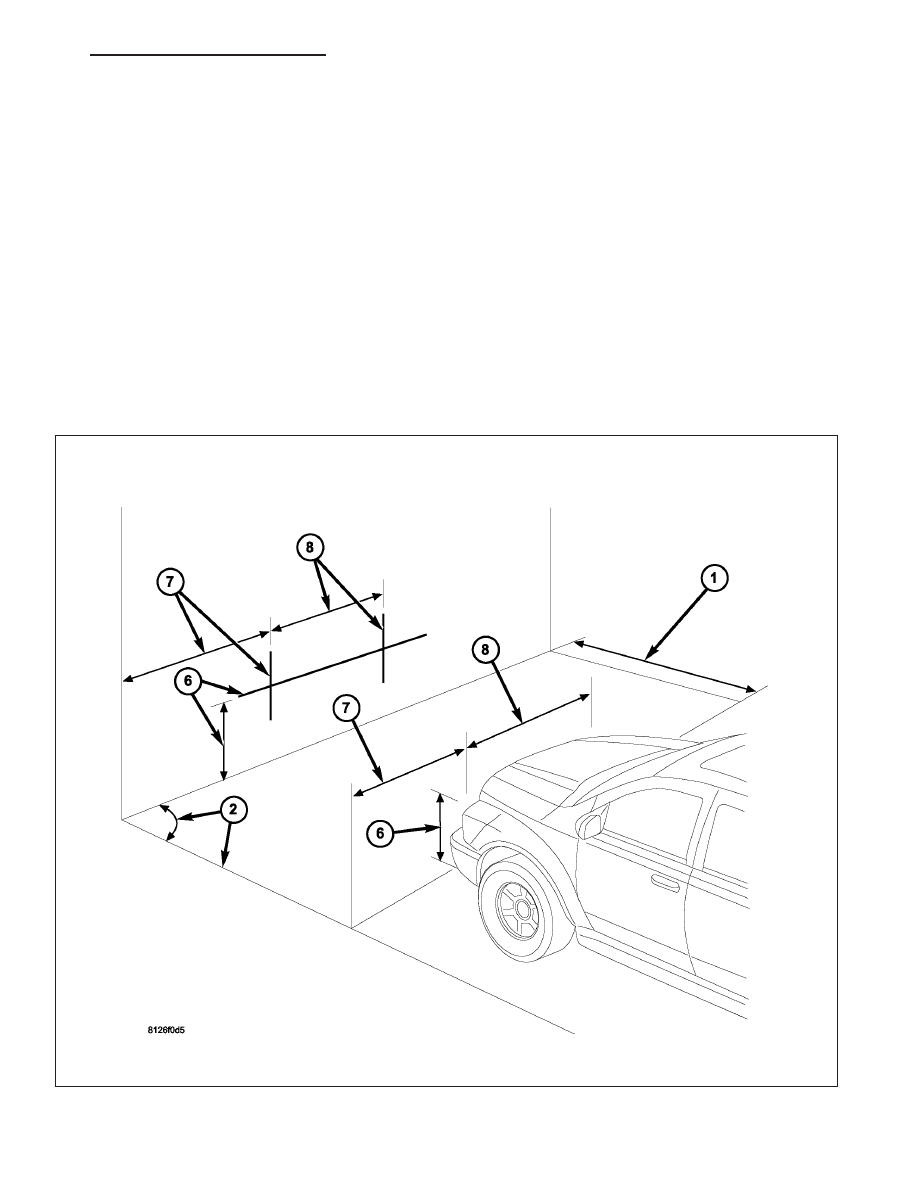

1. Tape a line on a level floor 7.62 meters (25 feet) away from and parallel to the flat wall that will be used as the

lamp alignment screen. The level floor will be used as the horizontal zero reference.

2. An adjacent wall or floor member that is perpendicular to the alignment screen can be used as the vertical zero

reference. If there is no adjacent wall or floor member that is perpendicular to the screen, tape a second line on
the floor perpendicular to both the alignment screen and the first line, and outboard of either side of where the
vehicle will be positioned. This will be used as the vertical zero reference.

3. Position the vehicle so that the side of the vehicle is parallel to the vertical zero reference, and so that the front

of the lamp lenses are in the vertical plane of the parallel line taped on the floor 7.62 meters (25 feet) away from
the screen.

4. Rock the vehicle side-to-side three times to allow the suspension to stabilize.

5. Jounce the front suspension three times by pushing downward on the front bumper and releasing.

6. Measure the distance between the optical center of one of the lamps being aimed (head or fog) and the floor

(horizontal zero reference). Transfer this measurement to the alignment screen with a piece of tape placed hor-
izontally to the floor. This line will be used as the lamp horizontal reference.

7. Measure the distance between the vertical zero reference and the optical center of the nearest lamp being aimed

(head or fog). Transfer this measurement to the alignment screen with a piece of tape placed vertically across
the appropriate (head or fog) lamp horizontal reference. This is the centerline reference for the first lamp.

8. Measure the distance on center between the first and the second lamp being aimed. Transfer this measurement

to the alignment screen with a second piece of tape placed vertically across the appropriate (head or fog) lamp
horizontal reference. This is the centerline reference for the second lamp.

HEADLAMP ALIGNMENT

NOTE: Due to the linear nature of the headlamp cutoff, a properly aimed low beam headlamp will project the
top edge of the high intensity pattern on the alignment screen from the horizontal line to 50 millimeters (2
inches) below the horizontal line. No horizontal (right/left) adjustment is required for this headlamp beam
pattern. The high beam pattern will be correct when the low beams are properly aimed.

1. Turn the headlamps On and select the Low beams.

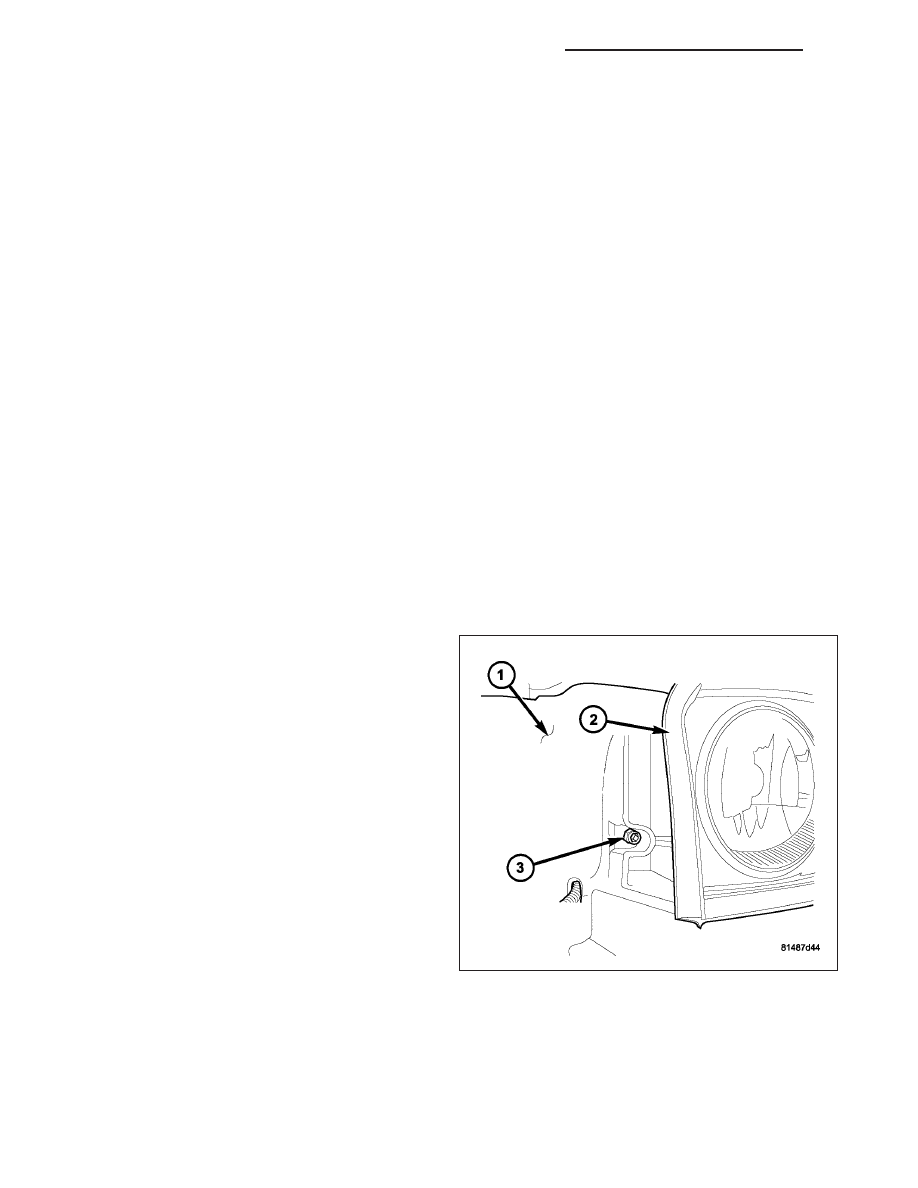

2. Open the hood and move aside the air shield (1)

from the inboard side of the front lamp unit (2) as
needed to access the headlamp vertical adjustment
screw (3).

3. Rotate the adjustment screw on each lamp to

adjust the beam height as required.

FOG LAMP ALIGNMENT

NOTE: A properly aimed front fog lamp will project a pattern on the alignment screen 100 millimeters (4
inches) below the fog lamp centerline and straight ahead of the lamp.

8L - 88

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

ND

1. Turn the fog lamps On.

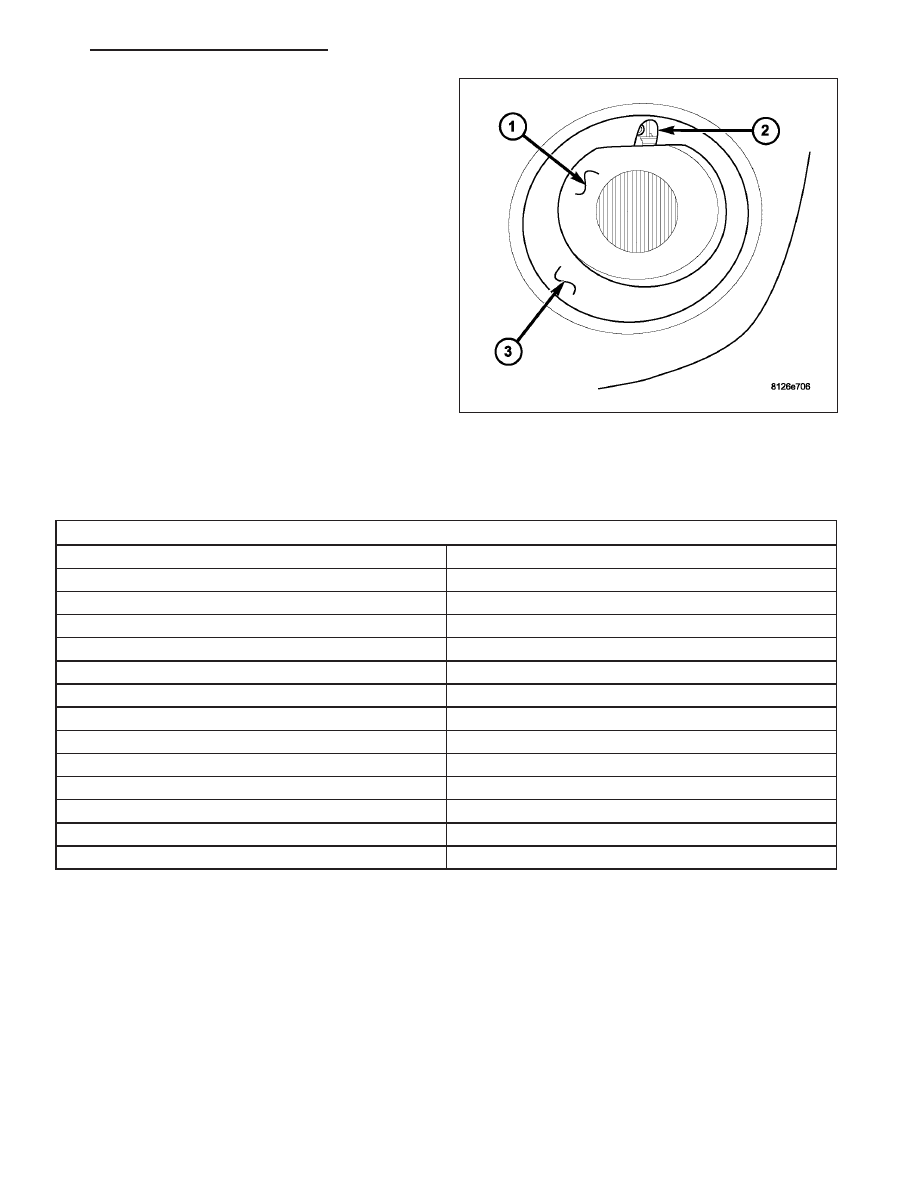

2. Rotate the fog lamp vertical adjustment screw (2)

on each lamp to adjust the beam height as
required.

SPECIFICATIONS

LAMPS/LIGHTING - EXTERIOR

BULB APPLICATION TABLE

LAMP

BULB

BACKUP

3157K

BRAKE

3157K

CENTER HIGH MOUNTED STOP

921

FRONT FOG

9145

FRONT PARK

3157NA

FRONT SIDE MARKER

3157NA

FRONT TURN SIGNAL

3157NA

HEADLAMP

H13

LICENSE PLATE

168

REAR PARK

3157K

REAR SIDE MARKER

3157K

REAR TAIL

3157K

REAR TURN SIGNAL

3157K

ND

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 89
