B1659-FRONT FOG LAMP CONTROL CIRCUIT LOW (CONTINUED)

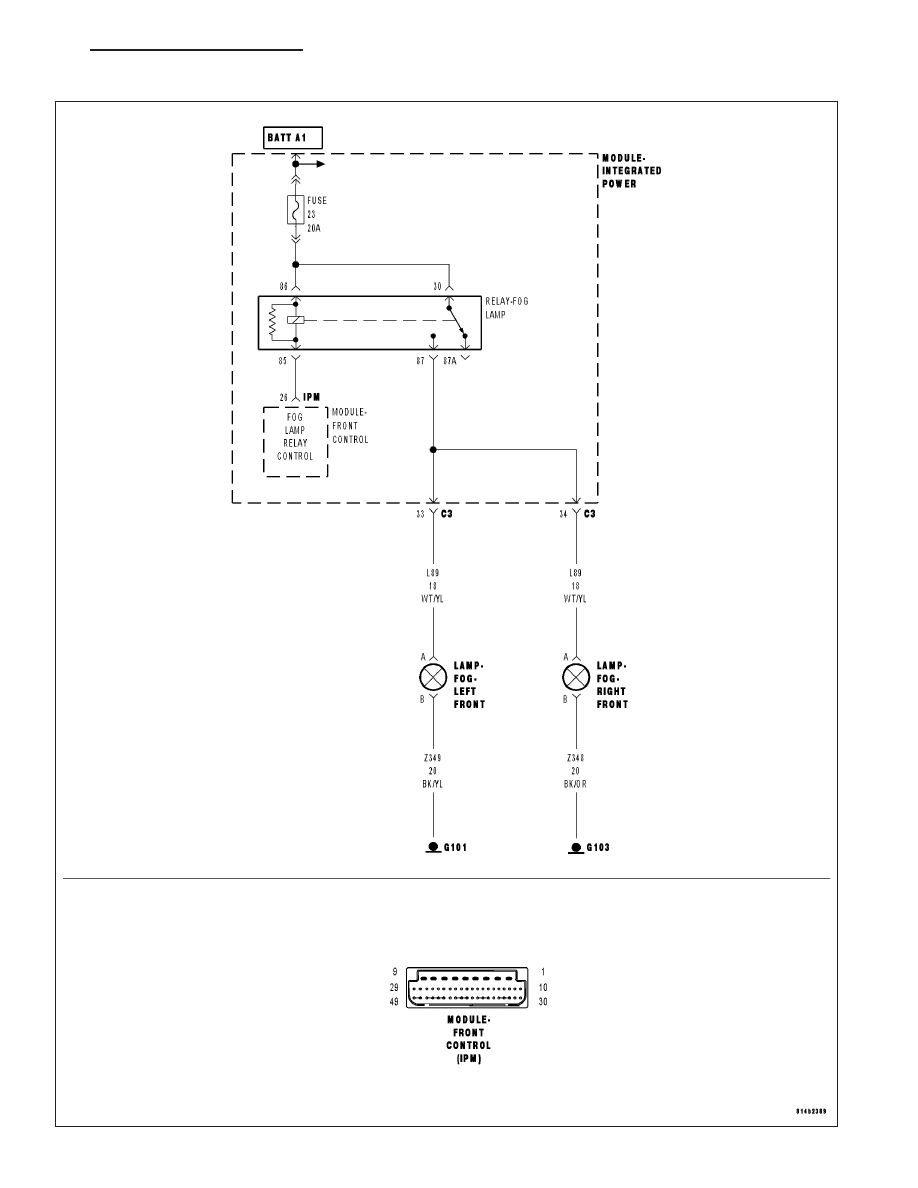

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the Fog Lamps activated.

•

Set Condition:

•

When the FCM detects a LOW condition.

Possible Causes

(L139) FOG LAMP CONTROL CIRCUIT

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

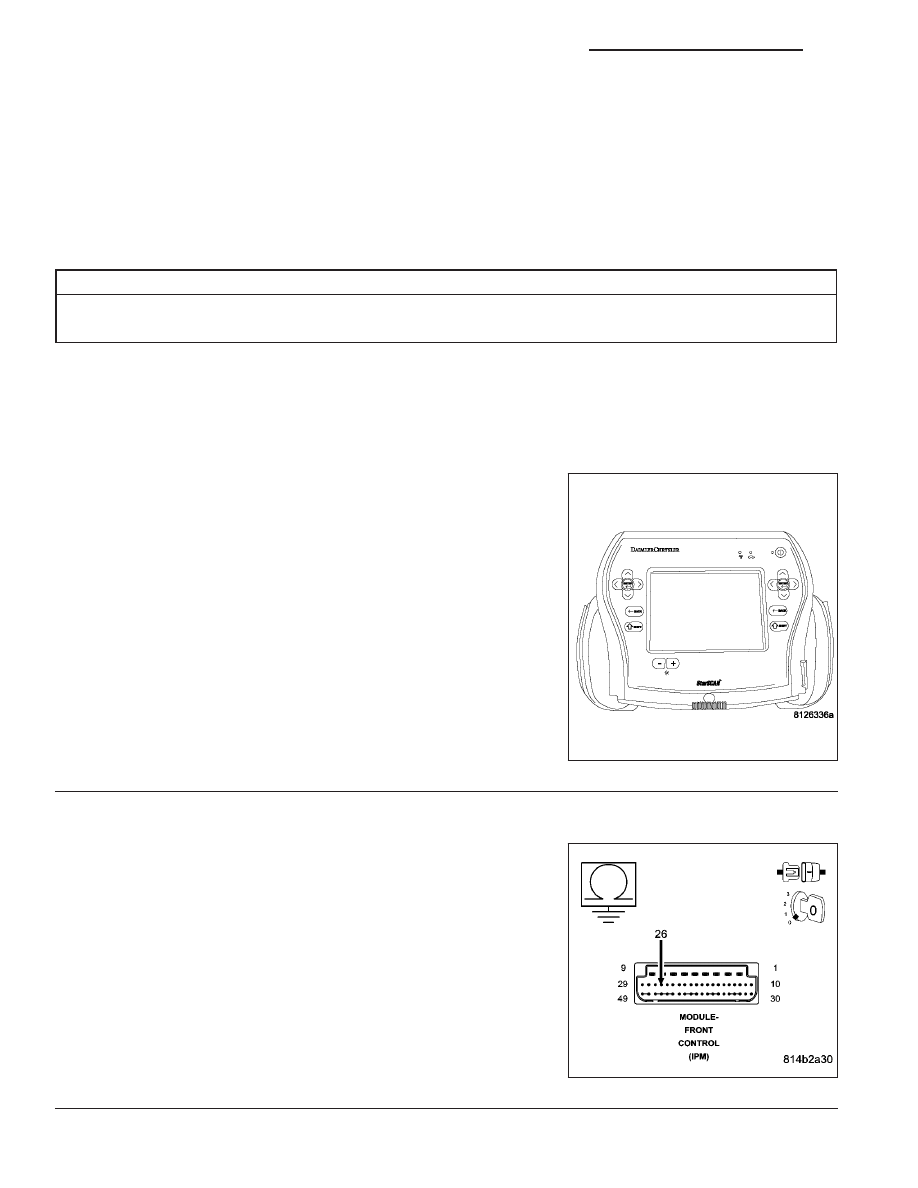

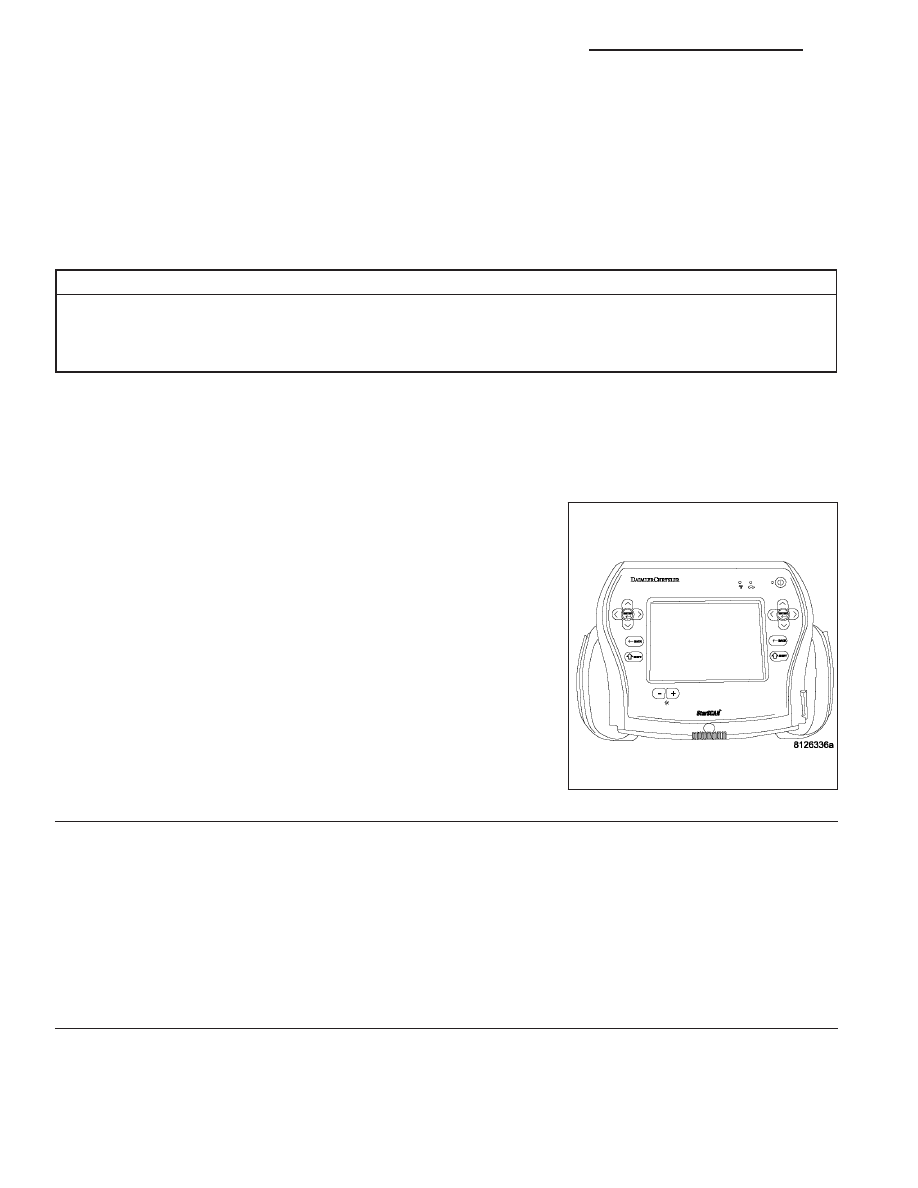

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Fog Lamps on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B1659-FRONT FOG LAMP CONTROL
CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not

present. Inspect the related wiring for a possible intermit-
tent condition. Look for any chafed, pierced, pinched, or
partially broken wires.

Perform the BODY VERIFICATION TEST-VER1.

2.

(L139) FOG LAMP CONTROL CIRCUIT

Turn the ignition off.

Disconnect the FCM PDM harness connector.

Measure the resistance between ground and the (L139) Fog Lamp
Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Front Control Module (FCM) in accordance

with the service information.

Perform the BODY VERIFICATION TEST VER1.

No

>> Repair the (L139) Fog Lamp Control circuit for a short to

ground condition.

Perform the BODY VERIFICATION TEST VER1.

8L - 42

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ND

B1660-FRONT FOG LAMP CONTROL CIRCUIT HIGH

ND

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 43

B1660-FRONT FOG LAMP CONTROL CIRCUIT HIGH (CONTINUED)

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the Front Fog Lamps activated.

•

Set Condition:

•

When the FCM detects a HIGH condition.

Possible Causes

FRONT FOG LAMP RELAY

MODULE-POWER DISTRIBUTION

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Actuate the Front Fog Lamps.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B1660-FRONT FOG LAMP CONTROL
CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not

present. Inspect the related wiring for a possible intermit-
tent condition. Look for any chafed, pierced, pinched, or
partially broken wires.

Perform the BODY VERIFICATION TEST-VER1.

2.

FRONT FOG LAMP RELAY

Turn the ignition off.

Remove and install a known good relay in place of the Front Fog Lamp Relay.

Do the Front Fog Lamps operate normally?

Yes

>> Replace the Front Fog Lamp Relay in accordance with the service information.

Perform the BODY VERIFICATION TEST VER1.

No

>> Go To 3

8L - 44

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ND

B1660-FRONT FOG LAMP CONTROL CIRCUIT HIGH (CONTINUED)

3.

FRONT CONTROL MODULE

Turn the ignition off.

Remove the Front Fog Lamp Relay from the MPD.

Remove the FCM from the Module Power Distribution.

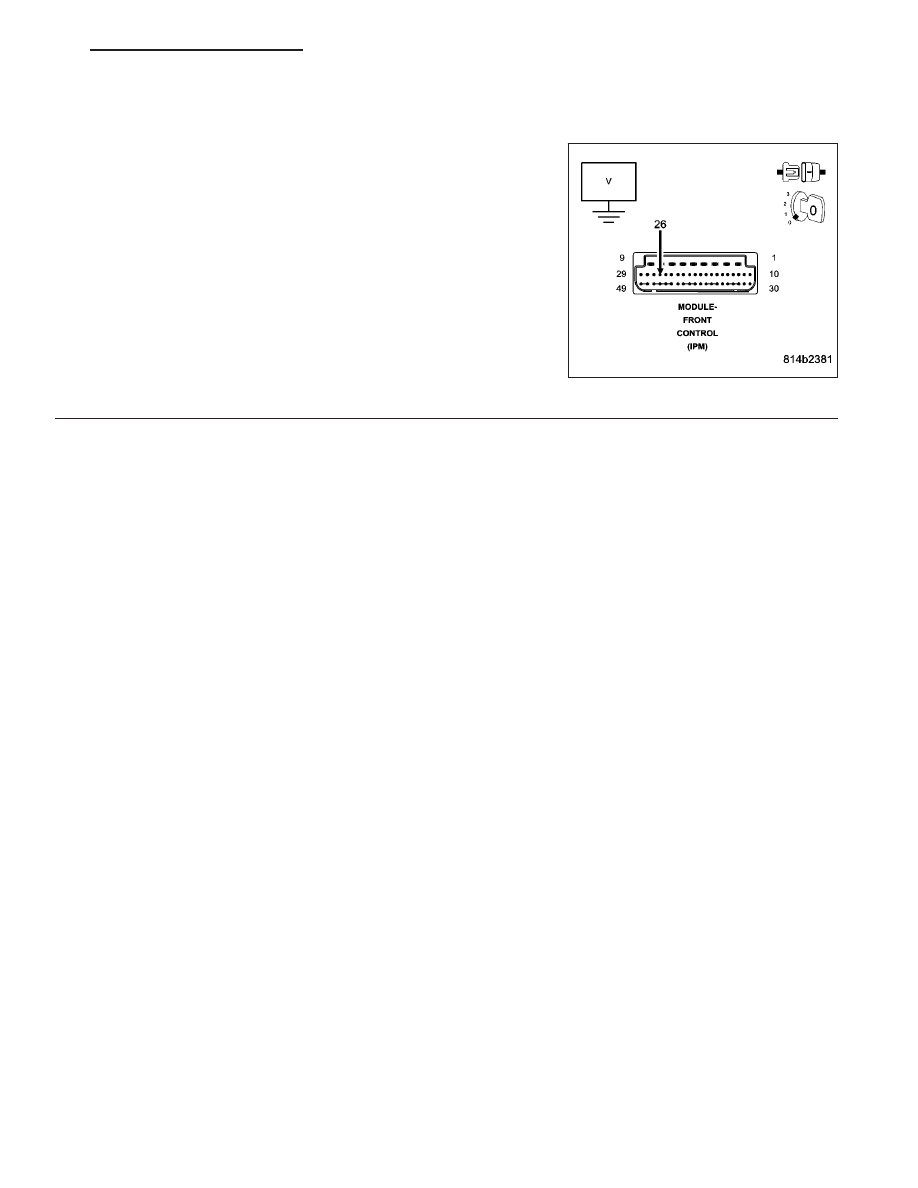

Measure the voltage of the (L139) Front Fog Lamp Relay Output cir-
cuit and ground.

Is the voltage above 1.0 volts?

Yes

>> Replace the Module Power Distribution center in accor-

dance with the service information.

Perform the BODY VERIFICATION TEST-VER1.

No

>> Replace the Module Front Control in accordance with the

service information.

Perform the BODY VERIFICATION TEST-VER1.
