B1644-REAR LEFT TURN CONTROL CIRCUIT HIGH (CONTINUED)

3.

FRONT CONTROL MODULE

Turn the ignition off.

Disconnect the Front Control Module from the PDM 49 way connector.

Measure the voltage between (L63) Left Rear Turn Signal Control circuit and ground.

Is there any voltage present?

Yes

>> Replace the Power Distribution Center.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.

8L - 34

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ND

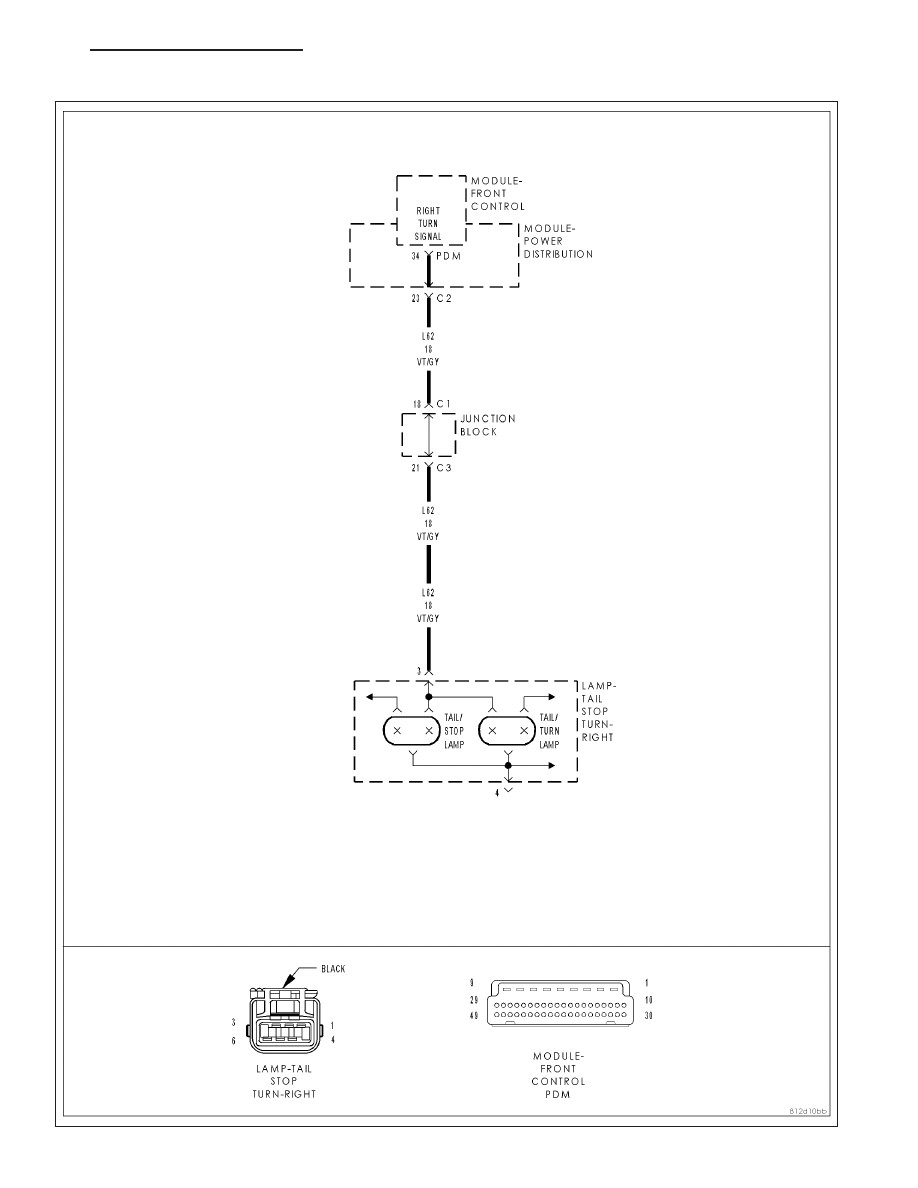

B1647-REAR RIGHT TURN CONTROL CIRCUIT LOW

ND

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 35

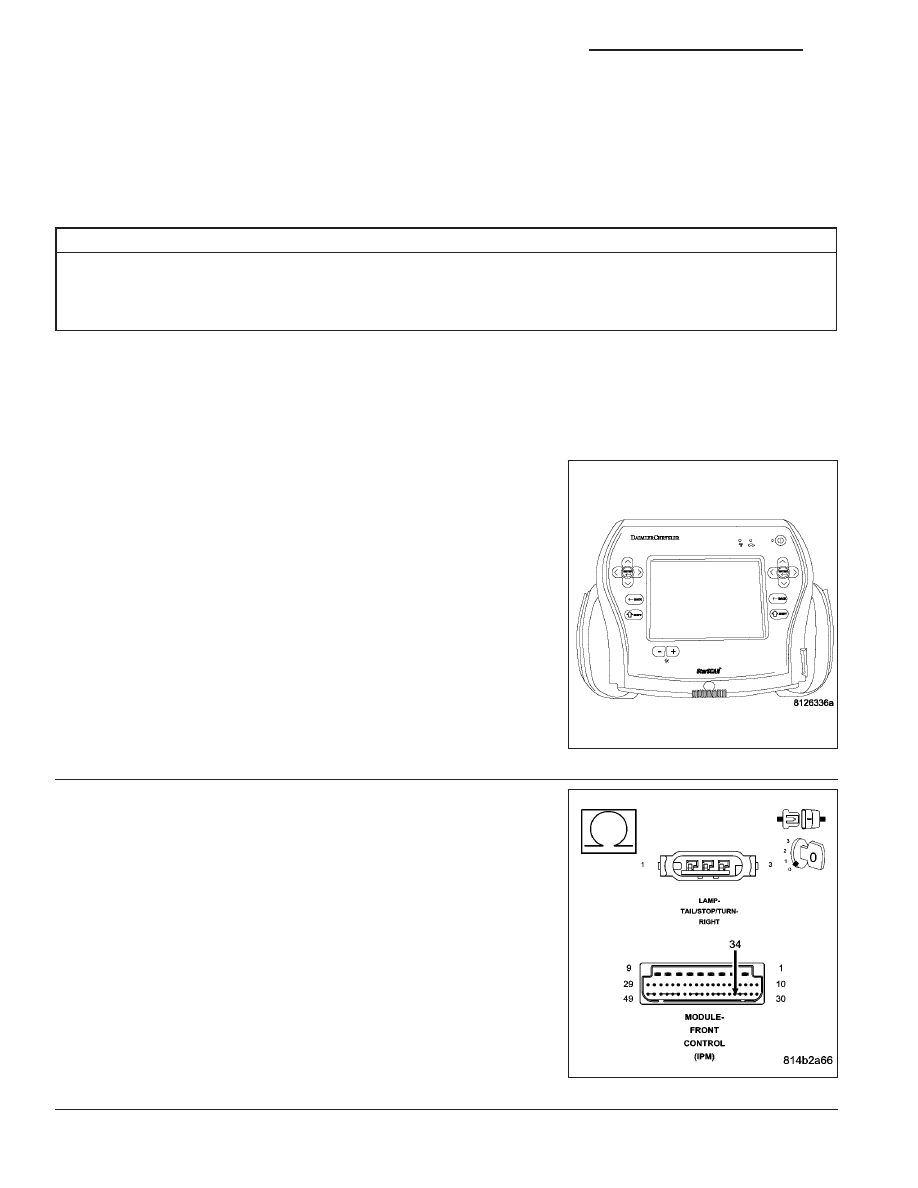

B1647-REAR RIGHT TURN CONTROL CIRCUIT LOW (CONTINUED)

For the Exterior Lighting circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Set Condition:

Possible Causes

(L62) REAR RIGHT TURN SIGNAL CONTROL CIRCUIT

MODULE POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Right Turn Signals on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B1647-REAR RIGHT TURN CONTROL
CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not

present. Inspect the related wiring for a possible intermit-
tent condition. Look for any chafed, pierced, pinched, or
partially broken wires.

Perform the BODY VERIFICATION TEST-VER1.

2.

L62 RIGHT TURN SIGNAL CONTROL CIRCUIT

Turn the ignition off.

Disconnect the FCM PDM connector.

Measure the resistance between ground and the (L62) Rear Turn Sig-
nal Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go To 3

No

>> Repair the (L62) Rear Right Turn Signal Control circuit for

a short to ground.

Perform the BODY VERIFICATION TEST-VER1.

8L - 36

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ND

B1647-REAR RIGHT TURN CONTROL CIRCUIT LOW (CONTINUED)

3.

FRONT CONTROL MODULE

Turn the ignition off.

Disconnect the FCM connector.

Disconnect the PDM connector.

Measure the resistance between ground and the (L62) Right Turn Signal Control circuit in the PDM.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Module Power Distribution Center in accordance with the service information.

Perform the BODY VERIFICATION TEST-VER1.

No

>> Replace the Front Control Module in accordance with the service information.

Perform the BODY VERIFICATION TEST-VER1.
