B165C-PARK LAMP CONTROL CIRCUIT LOW

8L - 46

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ND

B165C-PARK LAMP CONTROL CIRCUIT LOW (CONTINUED)

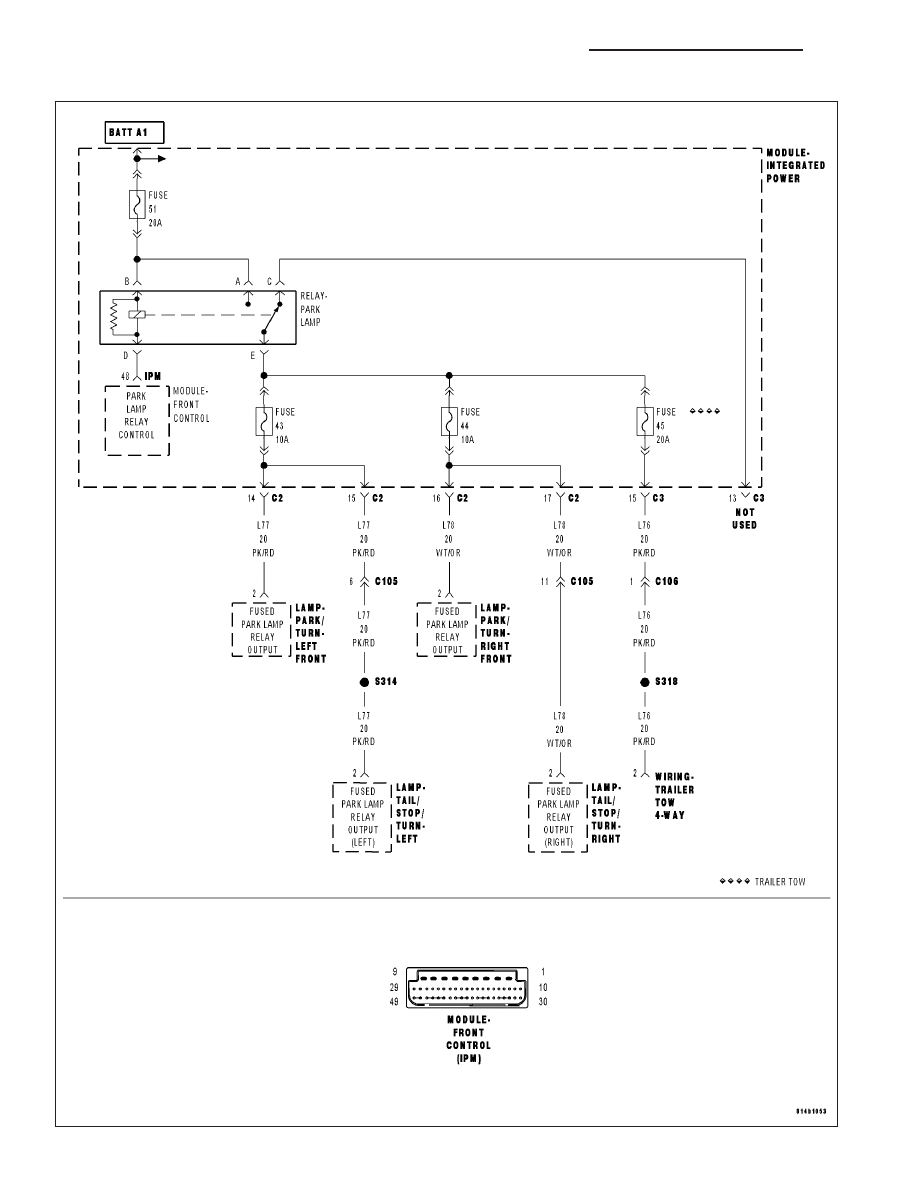

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the Park Lamps activated.

•

Set Condition:

•

When the FCM detects a LOW condition.

Possible Causes

(L779) PARK LAMP CONTROL CIRCUIT

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

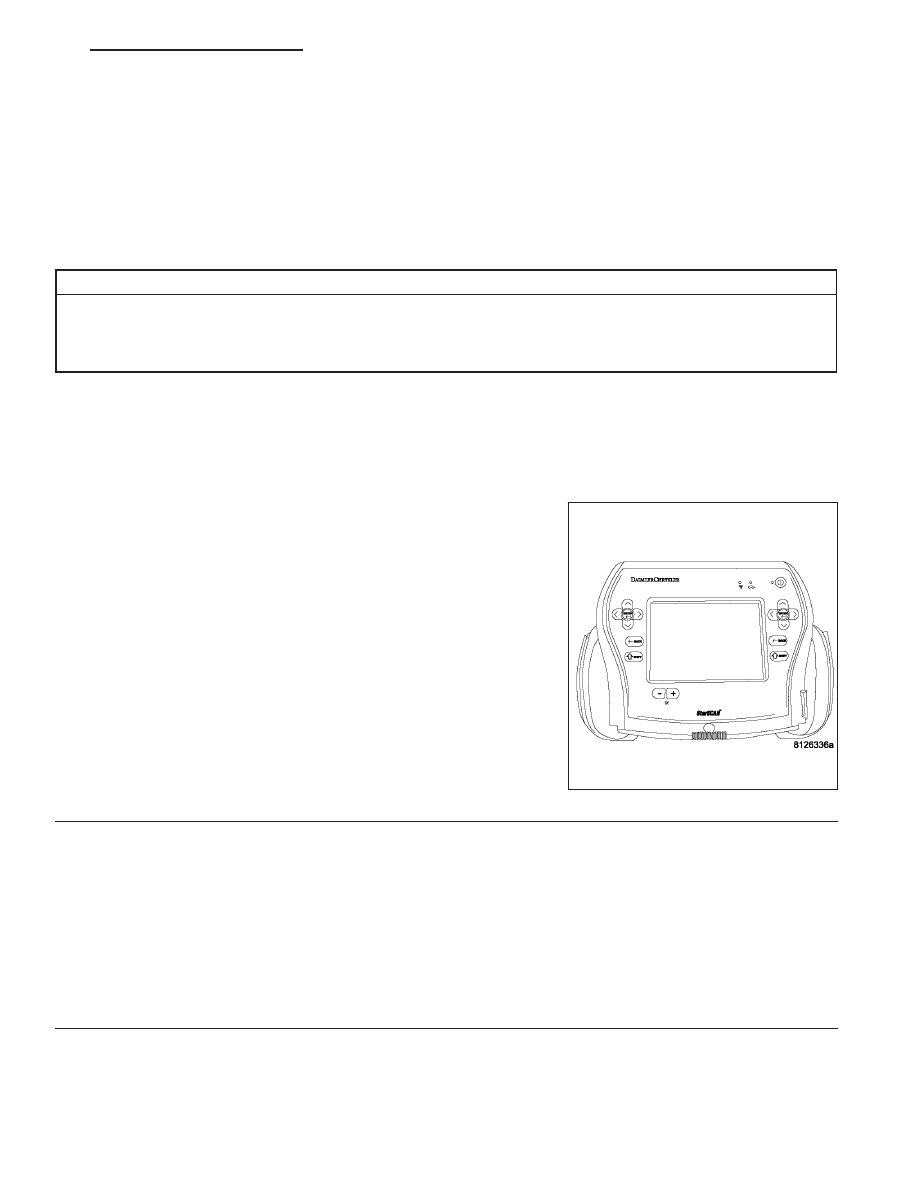

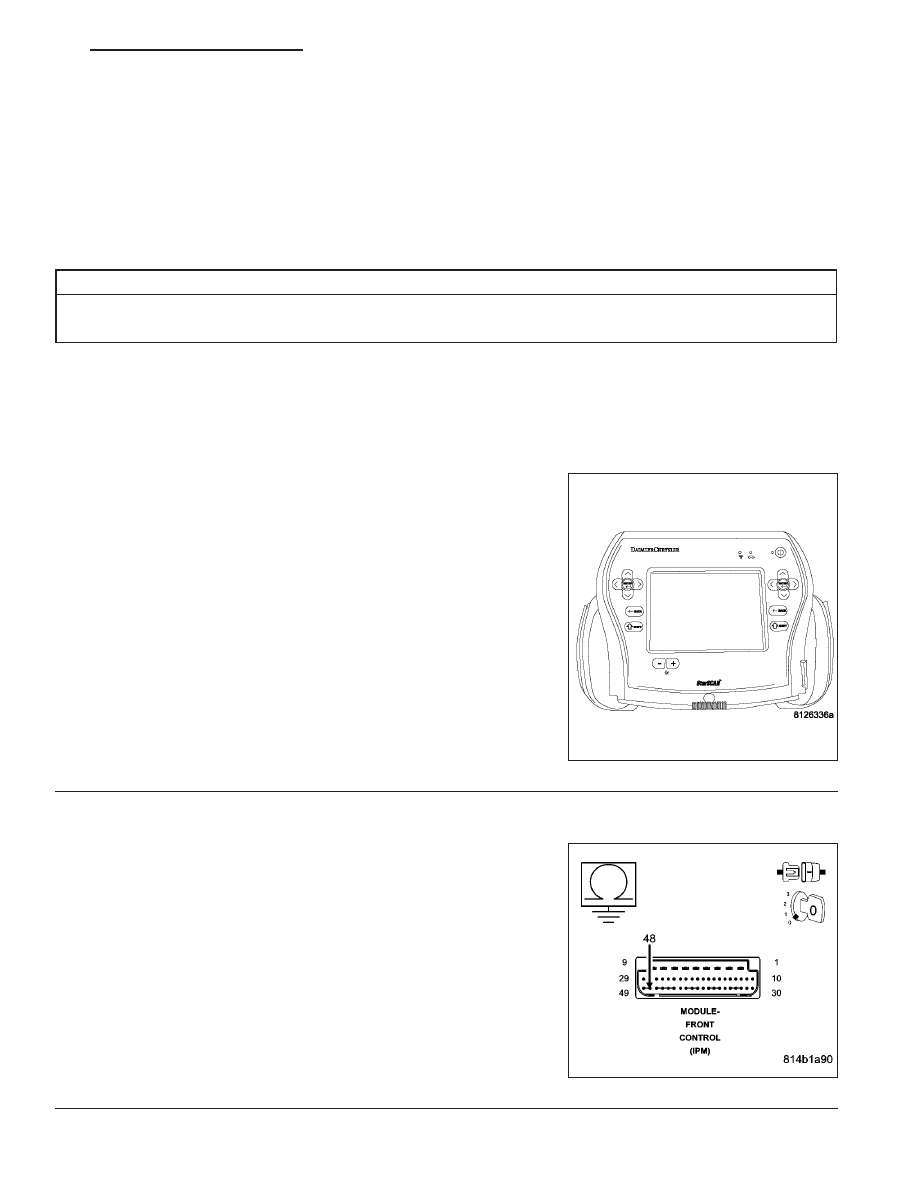

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Park Lamps on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B165C-PARK LAMP CONTROL CIR-
CUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not

present. Inspect the related wiring for a possible intermit-
tent condition. Look for any chafed, pierced, pinched, or
partially broken wires.

Perform the BODY VERIFICATION TEST-VER1.

2.

(L779) PARK LAMP CONTROL CIRCUIT

Turn the ignition off.

Disconnect the FCM PDM harness connector.

Measure the resistance between ground and the (L779) Park Lamp
Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Front Control Module (FCM) in accordance

with the service information.

Perform the BODY VERIFICATION TEST VER1.

No

>> Repair the (L779) Park Lamp Control circuit for a short to

ground condition.

Perform the BODY VERIFICATION TEST VER1.

ND

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 47

B165D-PARK LAMP CONTROL CIRCUIT HIGH

8L - 48

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ND

B165D-PARK LAMP CONTROL CIRCUIT HIGH (CONTINUED)

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the Front Fog Lamps activated.

•

Set Condition:

•

When the FCM detects a HIGH condition.

Possible Causes

PARK LAMP RELAY

MODULE-POWER DISTRIBUTION

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Actuate the Park Lamps.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B165D-PARK LAMP CONTROL CIR-
CUIT HIGH?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not

present. Inspect the related wiring for a possible intermit-
tent condition. Look for any chafed, pierced, pinched, or
partially broken wires.

Perform the BODY VERIFICATION TEST-VER1.

2.

PARK LAMP RELAY

Turn the ignition off.

Remove and install a known good relay in place of the Park Lamp Relay.

Do the Front Fog Lamps operate normally?

Yes

>> Replace the Park Lamp Relay in accordance with the service information.

Perform the BODY VERIFICATION TEST VER1.

No

>> Go To 3

ND

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 49
