MODULE-TRANSMISSION CONTROL

DESCRIPTION

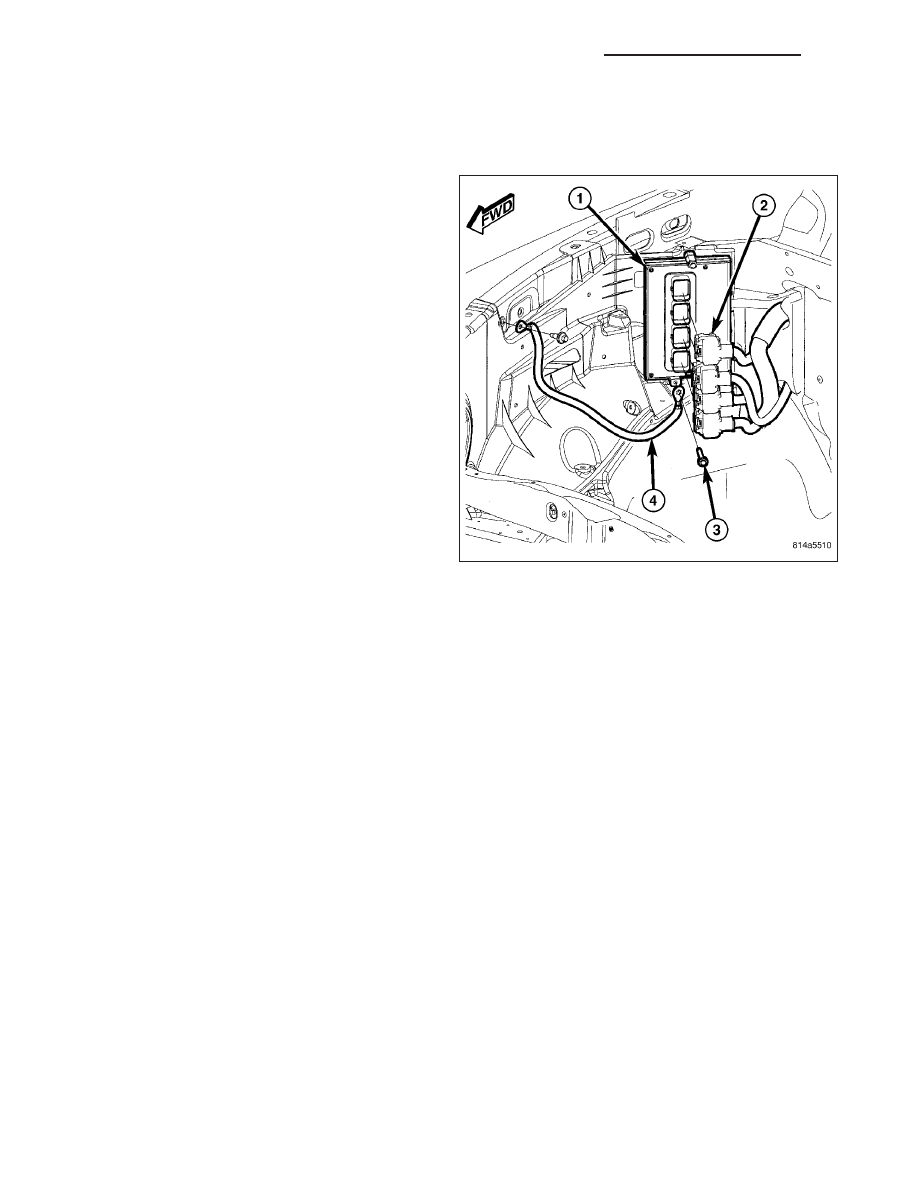

The Transmission Control Module (TCM) is a sub-
module within the Powertrain Control Module (PCM)
(1). The PCM is attached to the right-inner corner of
the engine compartment.

OPERATION

The Transmission Control Module (TCM) controls all electronic operations of the transmission. The TCM receives
information regarding vehicle operation from both direct and indirect inputs, and selects the operational mode of the
transmission. Direct inputs are hard wired to, and used specifically by the TCM. Indirect inputs are shared with the
TCM via the vehicle communication bus.

Some examples of direct inputs to the TCM are:

•

Battery (B+) voltage

•

Ignition “ON” voltage

•

Transmission Control Relay (Switched B+)

•

Throttle Position Sensor

•

Crankshaft Position Sensor

•

Transmission Range Sensor

•

Pressure Switches

•

Transmission Temperature Sensor

•

Input Shaft Speed Sensor

•

Output Shaft Speed Sensor

•

Line Pressure Sensor

Some examples of indirect inputs to the TCM are:

•

Engine/Body Identification

•

Manifold Pressure

•

Target Idle

•

Torque Reduction Confirmation

•

Engine Coolant Temperature

•

Ambient/Battery Temperature

•

Scan Tool Communication

8E - 180

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

ND

Based on the information received from these various inputs, the TCM determines the appropriate shift schedule
and shift points, depending on the present operating conditions and driver demand. This is possible through the
control of various direct and indirect outputs.

Some examples of TCM direct outputs are:

•

Transmission Control Relay

•

Solenoids

•

Torque Reduction Request

Some examples of TCM indirect outputs are:

•

Transmission Temperature (to PCM)

•

PRNDL Position (to cluster/CCN)

In addition to monitoring inputs and controlling outputs, the TCM has other important responsibilities and functions:

•

Storing and maintaining Clutch Volume Indexes (CVI)

•

Storing and selecting appropriate Shift Schedules

•

System self-diagnostics

•

Diagnostic capabilities (with scan tool)

NOTE: If the TCM has been replaced, the “Quick Learn Procedure” must be performed. (Refer to 8 - ELEC-
TRICAL/ELECTRONIC CONTROL MODULES/TRANSMISSION CONTROL MODULE - STANDARD PROCE-
DURE)

BATTERY FEED

A fused, direct battery feed to the TCM is used for continuous power. This battery voltage is necessary to retain
memory in the TCM. When the battery (B+) is disconnected, this memory is lost. When the battery (B+) is restored,
this memory loss is detected by the TCM and a Diagnostic Trouble Code (DTC) is set.

CLUTCH VOLUME INDEXES (CVI)

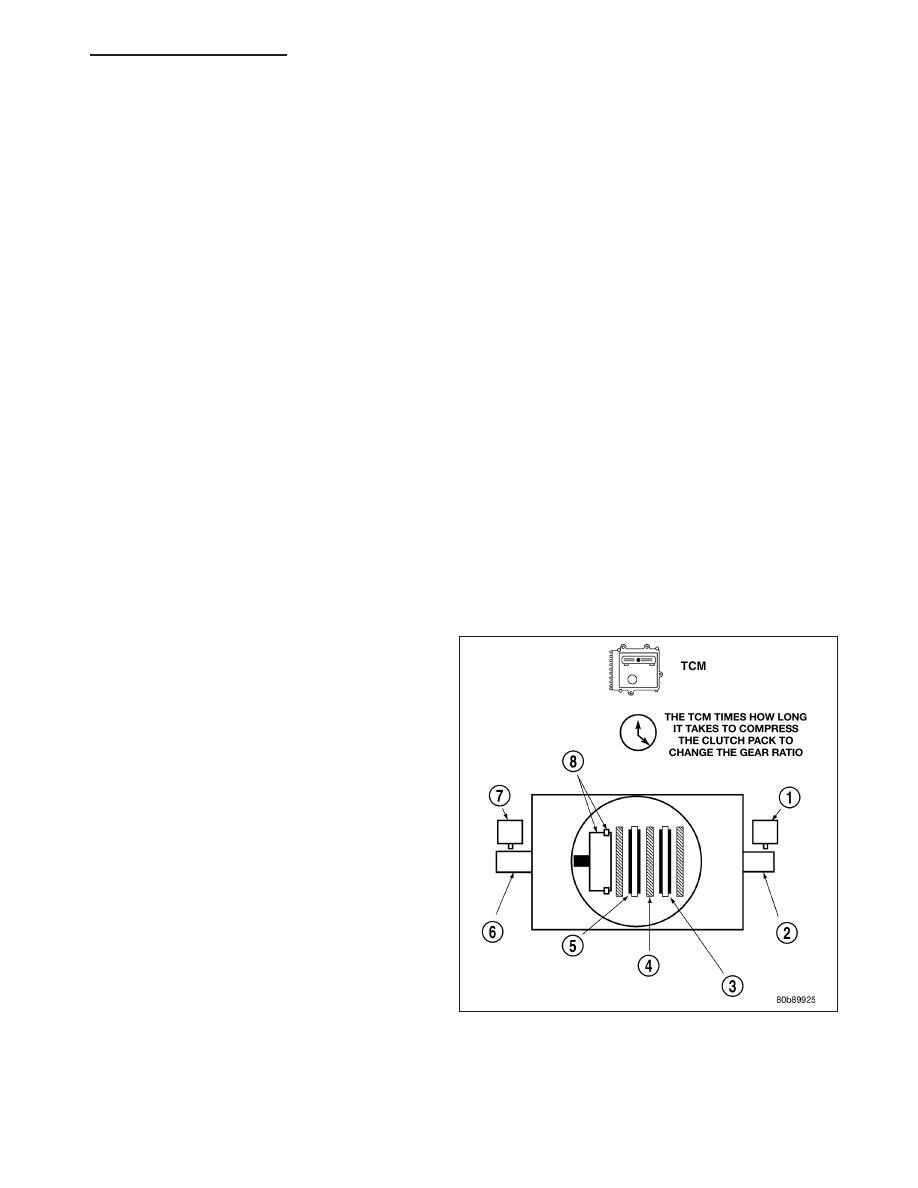

An important function of the TCM is to monitor Clutch
Volume Indexes (CVI). CVIs represent the volume of
fluid needed to compress a clutch pack.

The TCM monitors gear ratio changes by monitoring
the Input and Output Speed Sensors. The Input, or
Turbine Speed Sensor sends an electrical signal to
the TCM that represents input shaft rpm. The Output
Speed Sensor provides the TCM with output shaft
speed information.

By comparing the two inputs, the TCM can determine
transmission gear position. This is important to the
CVI calculation because the TCM determines CVIs by
monitoring how long it takes for a gear change to
occur.

Gear ratios can be determined by using the Scan Tool
and reading the Input/Output Speed Sensor values in
the “Monitors” display. Gear ratio can be obtained by
dividing the Input Speed Sensor value by the Output
Speed Sensor value.

For example, if the input shaft is rotating at 1000 rpm
and the output shaft is rotating at 500 rpm, then the
TCM can determine that the gear ratio is 2:1. In direct drive (3rd gear), the gear ratio changes to 1:1. The gear ratio
changes as clutches are applied and released. By monitoring the length of time it takes for the gear ratio to change
following a shift request, the TCM can determine the volume of fluid used to apply or release a friction element.

The volume of transmission fluid needed to apply the friction elements are continuously updated for adaptive con-
trols. As friction material wears, the volume of fluid need to apply the element increases.

ND

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

8E - 181

Certain mechanical problems within the input clutch assembly can cause inadequate or out-of-range element vol-
umes. Also, defective Input/Output Speed Sensors and wiring can cause these conditions. The following chart iden-
tifies the appropriate clutch volumes and when they are monitored/updated:

CLUTCH VOLUMES

Clutch

When Updated

Proper Clutch Volume

L/R

2-1 or 3-1 downshift

45 to 134

2C

3-2 kickdown shift

25 to 85

OD

2-3 upshift

30 to 100

4C

3-4 upshift

30 to 85

UD

4-3 kickdown shift

30 to 100

SHIFT SCHEDULES

As mentioned earlier, the TCM has programming that allows it to select a variety of shift schedules. Shift schedule
selection is dependent on the following:

•

Shift lever position

•

Throttle position

•

Engine load

•

Fluid temperature

•

Software level

As driving conditions change, the TCM appropriately adjusts the shift schedule. Refer to the following chart to deter-
mine the appropriate operation expected, depending on driving conditions.

Schedule

Condition

Expected Operation

Extreme Cold

Oil temperature below -16° F

-Park, Reverse, Neutral and 1st and
3rd gear only in D position, 2nd
gear only in Manual 2 or L

-No EMCC

Super Cold

Oil temperature between -12° F and
10° F

- Delayed 2-3 upshift

- Delayed 3-4 upshift

- Early 4-3 coastdown shift

- High speed 4-2, 3-2, 2-1 kickdown
shifts are prevented

-Shifts at high throttle openings willl
be early.

- No EMCC

Cold

Oil temperature between 10° F and
36° F

-Shift schedule is the same as
Super Cold except that the 2-3
upshifts are not delayed.

Warm

Oil temperature between 40° F and
80° F

- Normal operation (upshift,
kickdowns, and coastdowns)

- No EMCC

Hot

Oil temperature between 80° F and
240° F

- Normal operation (upshift,
kickdowns, and coastdowns)

- Normal EMCC operation

8E - 182

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

ND

Schedule

Condition

Expected Operation

Overheat

Oil temperature above 240° F or
engine coolant temperature above
244° F

- Delayed 2-3 upshift

- Delayed 3-4 upshift

- 3rd gear FEMCC from 30-48 mph

- 3rd gear PEMCC above 35 mph

- Above 25 mph the torque
converter will not unlock unless the
throttle is closed or if a wide open
throttle 2nd PEMCC to 1 kickdown
is made

STANDARD PROCEDURE

TCM QUICK LEARN

The quick learn procedure requires the use of the scan tool.

This program allows the electronic transmission system to recalibrate itself. This will provide the proper transmission
operation. The quick learn procedure should be performed if any of the following procedures are performed:

•

Transmission Assembly Replacement

•

Transmission Control Module Replacement

•

Solenoid Pack Replacement

•

Clutch Plate and/or Seal Replacement

•

Valve Body Replacement or Recondition

To perform the Quick Learn Procedure, the following conditions must be met:

•

The brakes must be applied

•

The engine speed must be above 500 rpm

•

The throttle angle (TPS) must be less than 3 degrees

•

The shift lever position must stay in PARK until prompted to shift to overdrive

•

The shift lever position must stay in overdrive after the Shift to Overdrive prompt until the scan tool indicates
the procedure is complete.

•

The calculated oil temperature must be above 60° and below 200°

DRIVE LEARN

When a transmission is repaired and a Quick Learn procedure has been performed on the Transmission Control
Module (TCM), the following Drive Learn procedure can be performed to fine tune any shifts which are particularly
objectionable.

NOTE: It is not necessary to perform the complete Drive Learn procedure every time the TCM is Quick
Learned. Perform only the portions which target the objectionable shift.

LEARN A SMOOTH 1ST NEUTRAL TO DRIVE SHIFT

Perform this procedure only if the complaint is for a delayed or harsh shift the first time the transmission is put into
gear after the vehicle is allowed to set with the engine not running for at least 10 minutes. Use the following steps
to have the TCM learn the 1st N-D UD CVI.

NOTE: The transmission oil temperature must be between 80 - 110°F (27 - 43°C).

1. Start the engine only when the engine and ignition have been off for at least ten (10) minutes.

2. With the vehicle at a stop and the service brake applied, record the 1st N-D UD CVI while performing a Neutral

to Drive shift. The 1st N-D UD CVI accounts for air entrapment in the UD clutch that may occur after the engine
has been off for a period of time.

3. Repeat Step 1 and Step 2 until the recorded 1st N-D UD CVI value stabilizes.

ND

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION
