*NO RESPONSE FROM TCM (POWERTRAIN CONTROL MODULE) (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(A919) FUSED B(+) CIRCUIT OPEN OR SHORTED

(Z908) (Z977) (Z904) GROUND CIRCUIT OPEN

(F202) (F924) FUSED IGNITION SW OUTPUT CIRCUIT OPEN OR SHORTED

(D65) CAN C BUS (+) CIRCUIT OPEN

(D64) CAN C BUS (-) CIRCUIT OPEN

POWERTRAIN CONTROL MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10.0 and 16.0 volts.
With the scan tool, select ECU view.

NOTE: A red X will be next to the module that is not communicating, indicating that the module is not active
on the Bus network. A green check indicates that the module is active on the Bus network.

NOTE: Check the FCM for any active CAN C hardware DTCs, perform DTC before proceeding.

Does the scan tool display a red X next to the module?

Yes

>> Go To 2

No

>> The no response condition is not present at this time. Using the wiring diagram/schematic as a guide,

inspect the wiring for chafed, pierced, pinched, and partially broken wires and the wiring harness con-
nectors for broken, bent , pushed out, and corroded terminals.

2.

ATTEMPT TO COMMUNICATE WITH THE PCM

With the scan tool in ECU view, observe the status of the PCM.

Does the scan tool display a red X next to the PCM?

Yes

>> Refer to the No Response From PCM test procedure. Refer to the table of contents in this section.

No

>> Go To 3

8E - 148

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ND

*NO RESPONSE FROM TCM (POWERTRAIN CONTROL MODULE) (CONTINUED)

3.

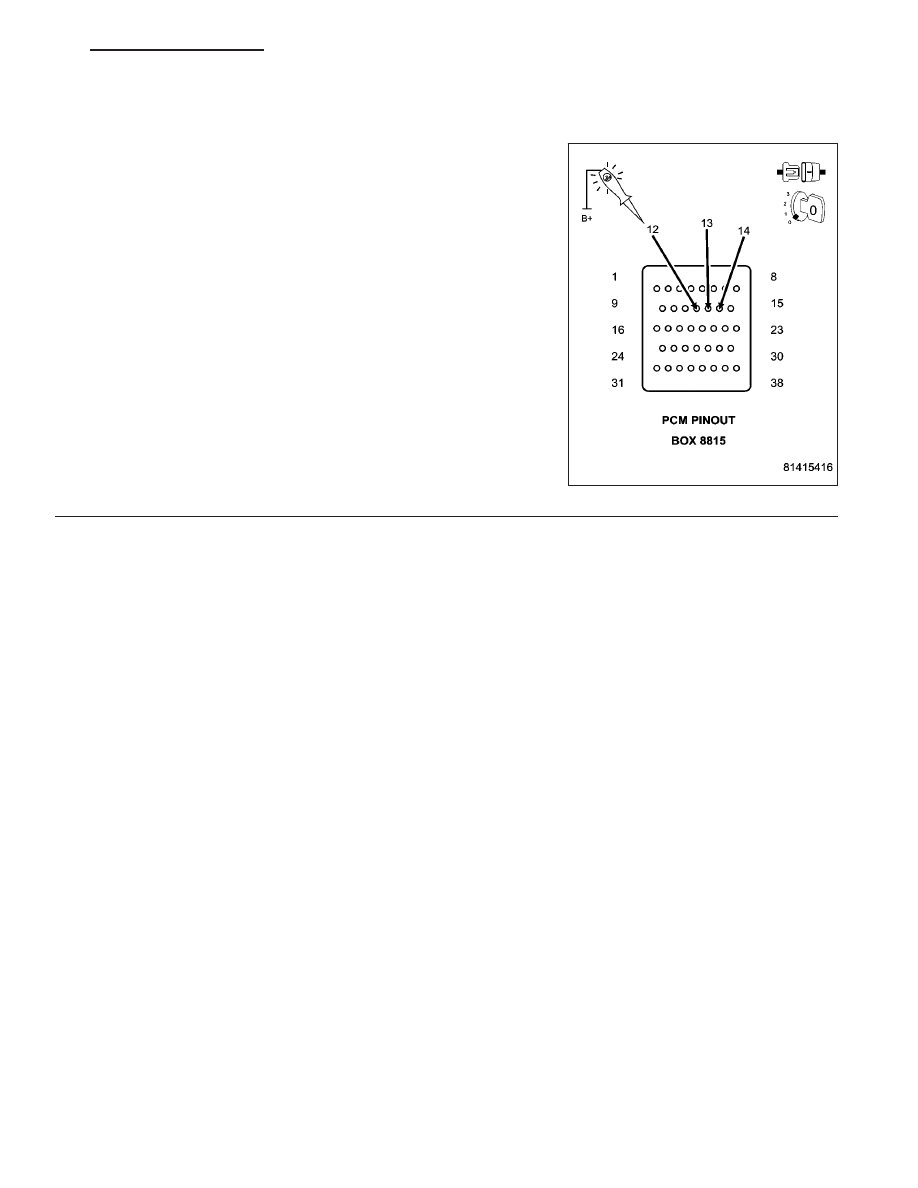

(Z908) (Z977) (Z904) GROUND CIRCUIT OPEN

Turn the ignition off.

Disconnect the PCM C4 harness connector.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller Special
Tool #8815 to perform diagnosis.
Using a 12-volt test light connected to 12-volts, check each (Z908),
(Z977), and (Z904) ground circuits.

Does the test light illuminate brightly for each circuit?

Yes

>> Replace and program the Powertrain Control Module in

accordance with the service information.

Perform (NGC) POWERTRAIN VERIFICATION TEST VER
- 5.

No

>> Repair the ground circuit for an open.

Perform the appropriate TRANSMISSION VERIFICATION
TEST.

ND

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 149

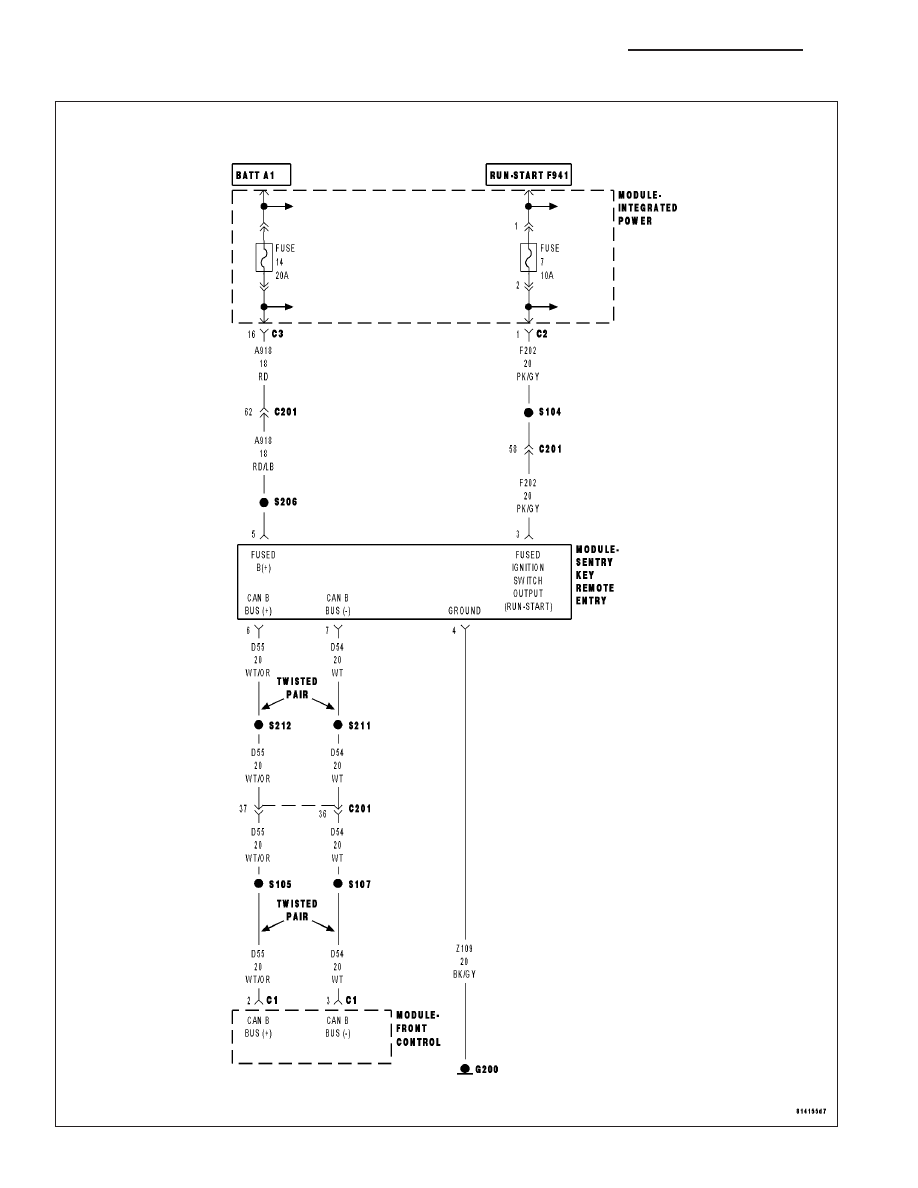

*NO RESPONSE FROM WCM (SENTRY KEY REMOTE ENTRY MODULE)

8E - 150

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ND

*NO RESPONSE FROM WCM (SENTRY KEY REMOTE ENTRY MODULE) (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(A918) FUSED B(+) CIRCUIT OPEN OR SHORTED

(Z109) GROUND CIRCUIT OPEN

(F202) FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN OR SHORTED

(D55) AND (D54) CAN B BUS CIRCUITS OPEN

SENTRY KEY REMOTE ENTRY MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10.0 and 16.0 volts.
With the scan tool, select ECU view.

NOTE: A red X will be next to the module that is not communicating, indicating that the module is not active
on the Bus network. A green check indicates that the module is active on the Bus network.

Does the scan tool display a red X next to the module?

Yes

>> Go To 2

No

>> The no response condition is not present at this time. Using the wiring diagram/schematic as a guide,

inspect the wiring for chafed, pierced, pinched, and partially broken wires and the wiring harness con-
nectors for broken, bent , pushed out, and corroded terminals.

2.

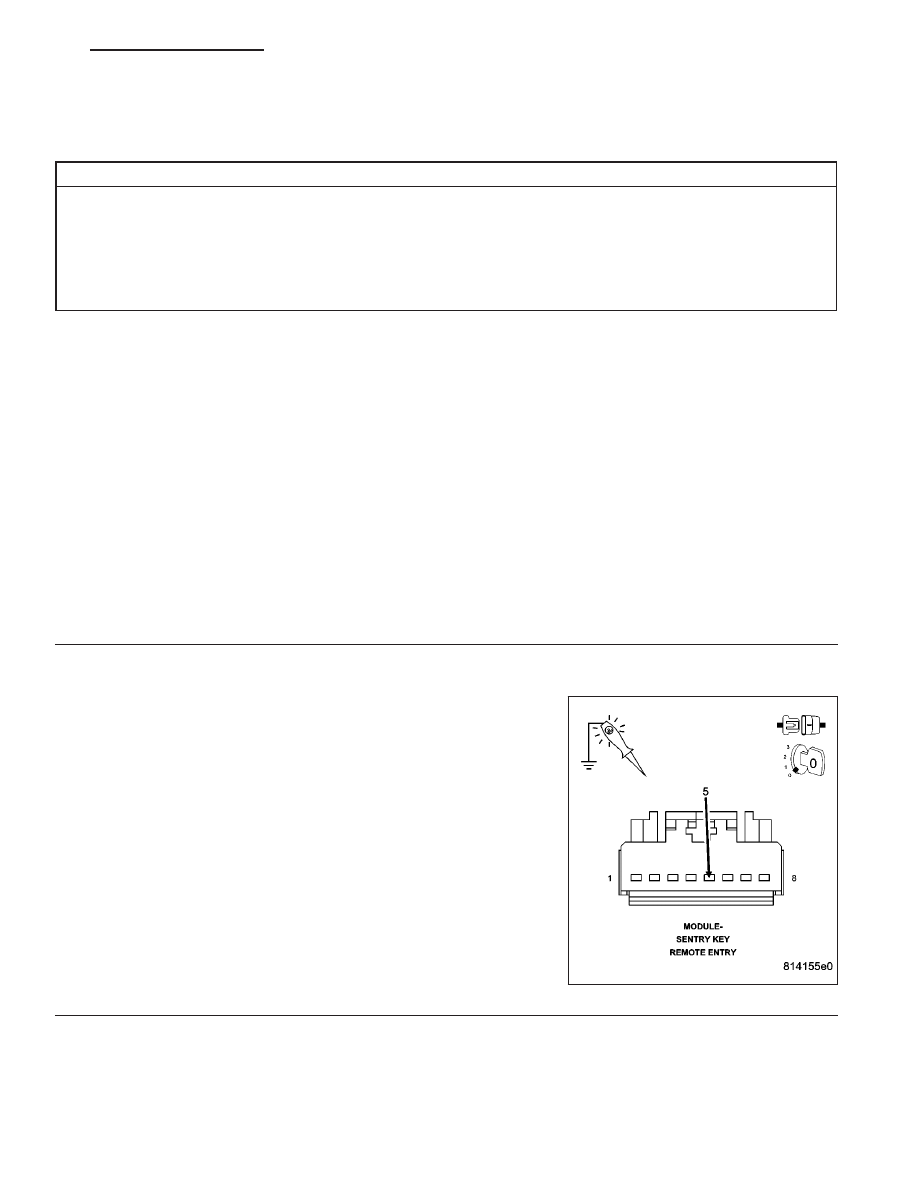

(A918) FUSED B(+) CIRCUIT OPEN OR SHORTED

Turn the ignition off.

Disconnect the Sentry Key Remote Entry Module harness connector.

Using a 12-volt test light connected to ground, check the (A918) Fused
B(+) circuit.

Does the test light illuminate brightly?

Yes

>> Go To 3

No

>> Repair the (A918) Fused B(+) circuit for an open or short.

Perform SKREEM VERIFICATION TEST
