INSTALLATION

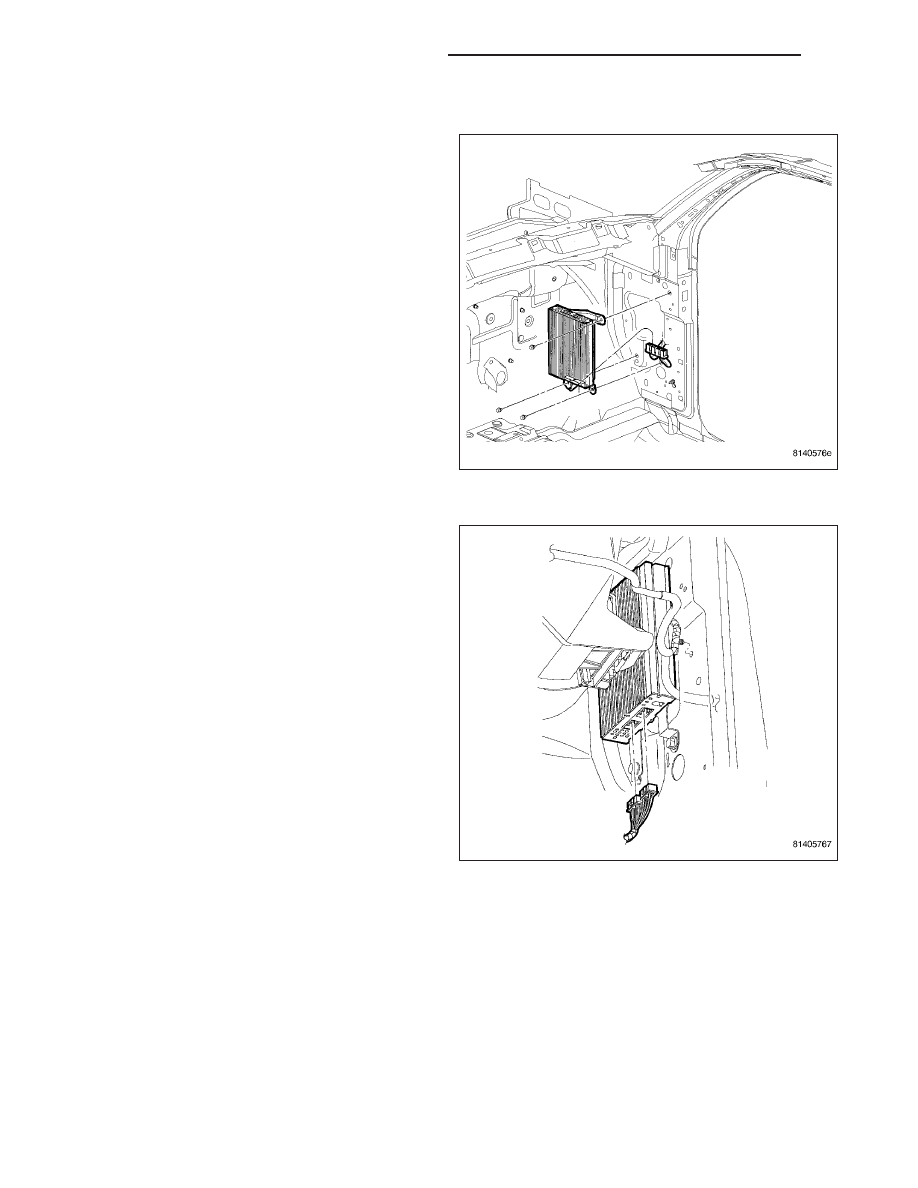

1. Place amplifier into position

2. Install and tighten mounting fasteners.

3. Connect wire harness connectors to amplifier.

4. Install right cowl side trim panel.

5. Connect battery negative cable.

8A - 162

AUDIO/VIDEO - SERVICE INFORMATION

ND

ANTENNA BODY & CABLE

DESCRIPTION

A fixed-length stainless steel antenna mast is used,
installed on the right front fender of the vehicle. The
antenna mast is connected to the center wire of the
coaxial antenna cable, and is not grounded to any part
of the vehicle. To eliminate static, the antenna base
must have a good ground. The coaxial antenna cable
shield (the outer wire mesh of the cable) is grounded
to the antenna base and the radio receiver chassis.

The antenna coaxial cable has an additional discon-
nect, located near the outboard side of the glove box
opening on the back side of the lower instrument
panel reinforcement.

DIAGNOSIS AND TESTING

ANTENNA BODY AND CABLE

WARNING: DISABLE THE AIRBAG SYSTEM BEFORE ATTEMPTING ANY STEERING WHEEL, STEERING
COLUMN, SEAT BELT TENSIONER, SIDE AIRBAG, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. DISCONNECT AND ISOLATE THE BATTERY NEGATIVE (GROUND) CABLE, THEN WAIT TWO MIN-
UTES FOR THE AIRBAG SYSTEM CAPACITOR TO DISCHARGE BEFORE PERFORMING FURTHER DIAGNO-
SIS OR SERVICE. THIS IS THE ONLY SURE WAY TO DISABLE THE AIRBAG SYSTEM. FAILURE TO TAKE
THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE
PERSONAL INJURY.

The following four tests are used to diagnose the antenna with an ohmmeter:

•

Test 1 - Mast to ground test

•

Test 2 - Tip-of-mast to tip-of-conductor test

•

Test 3 - Body ground to battery ground test

•

Test 4 - Body ground to coaxial shield test.

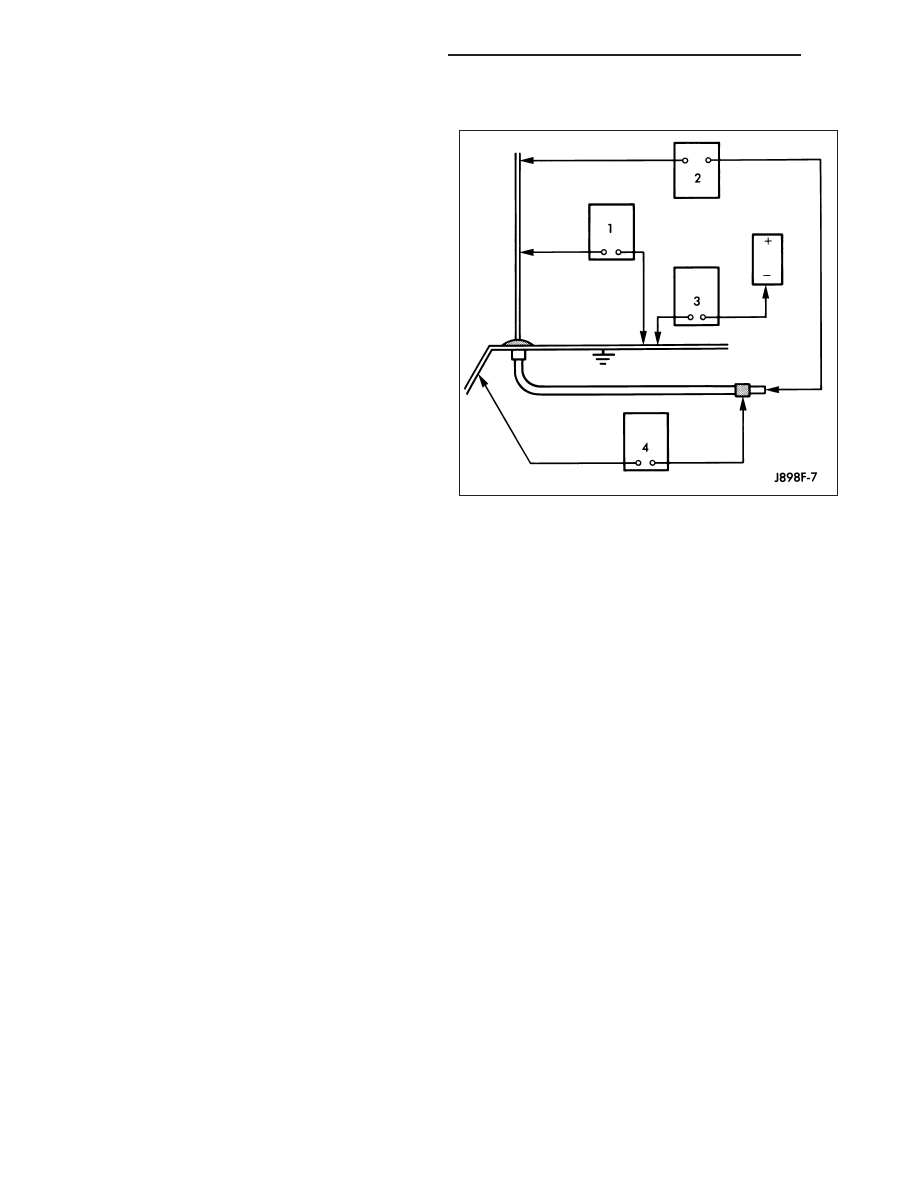

The ohmmeter test lead connections for each test are shown in Antenna Tests.

NOTE: This model has a two-piece antenna coaxial cable. Tests 2 and 4 must be conducted in two steps to
isolate a coaxial cable problem; from the coaxial cable connection under the right end of the instrument
panel near the outboard side of the glove box opening to the antenna base, and then from the coaxial cable
connection to the radio chassis connection.

ND

AUDIO/VIDEO - SERVICE INFORMATION

8A - 163

TEST 1

Test 1 determines if the antenna mast is insulated
from the base. Proceed as follows:

1. Disconnect the antenna coaxial cable connector

from the radio receiver chassis and isolate.

2. Connect one ohmmeter test lead to the antenna

mast in the center of the antenna base. Connect
the other test lead to the perimeter of the antenna
base. Check for continuity.

3. There should be no continuity. If continuity is found,

replace the faulty or damaged antenna base and
cable assembly.

TEST 2

Test 2 checks the antenna for an open circuit as follows:

1. Disconnect the antenna coaxial cable connector from the radio receiver chassis.

2. Connect one ohmmeter test lead to the antenna mast in the center of the antenna base. Connect the other test

lead to the center pin of the antenna coaxial cable connector.

3. Continuity should exist (the ohmmeter should only register a fraction of an ohm). High or infinite resistance indi-

cates damage to the base and cable assembly. Replace the faulty base and cable, if required.

TEST 3

Test 3 checks the condition of the vehicle body ground connection. This test should be performed with the battery
positive cable removed from the battery. Disconnect both battery cables, the negative cable first. Reconnect the
battery negative cable and perform the test as follows:

1. Connect one ohmmeter test lead to the vehicle fender. Connect the other test lead to the battery negative ter-

minal post.

2. The resistance should be less than one ohm.

3. If the resistance is more than one ohm, check the braided ground strap(s) connected to the engine and the

vehicle body for being loose, corroded, or damaged. Repair the ground strap connections, if required.

TEST 4

Test 4 checks the condition of the ground between the antenna base and the vehicle body as follows:

1. Connect one ohmmeter test lead to the vehicle fender. Connect the other test lead to the outer crimp on the

antenna coaxial cable connector.

2. The resistance should be less then one ohm.

3. If the resistance is more then one ohm, clean and/or tighten the antenna base to fender mounting hardware.

8A - 164

AUDIO/VIDEO - SERVICE INFORMATION

ND

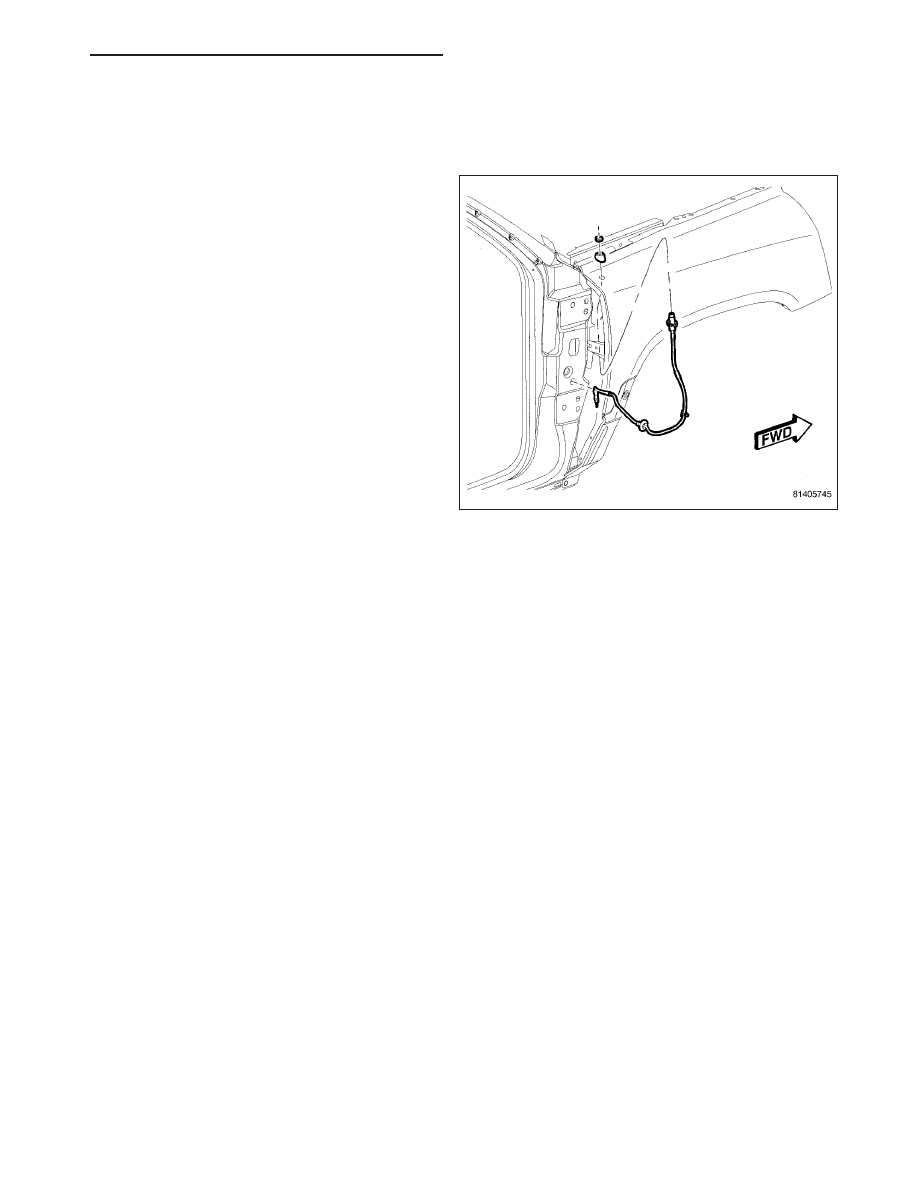

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the right cowl side trim panel.

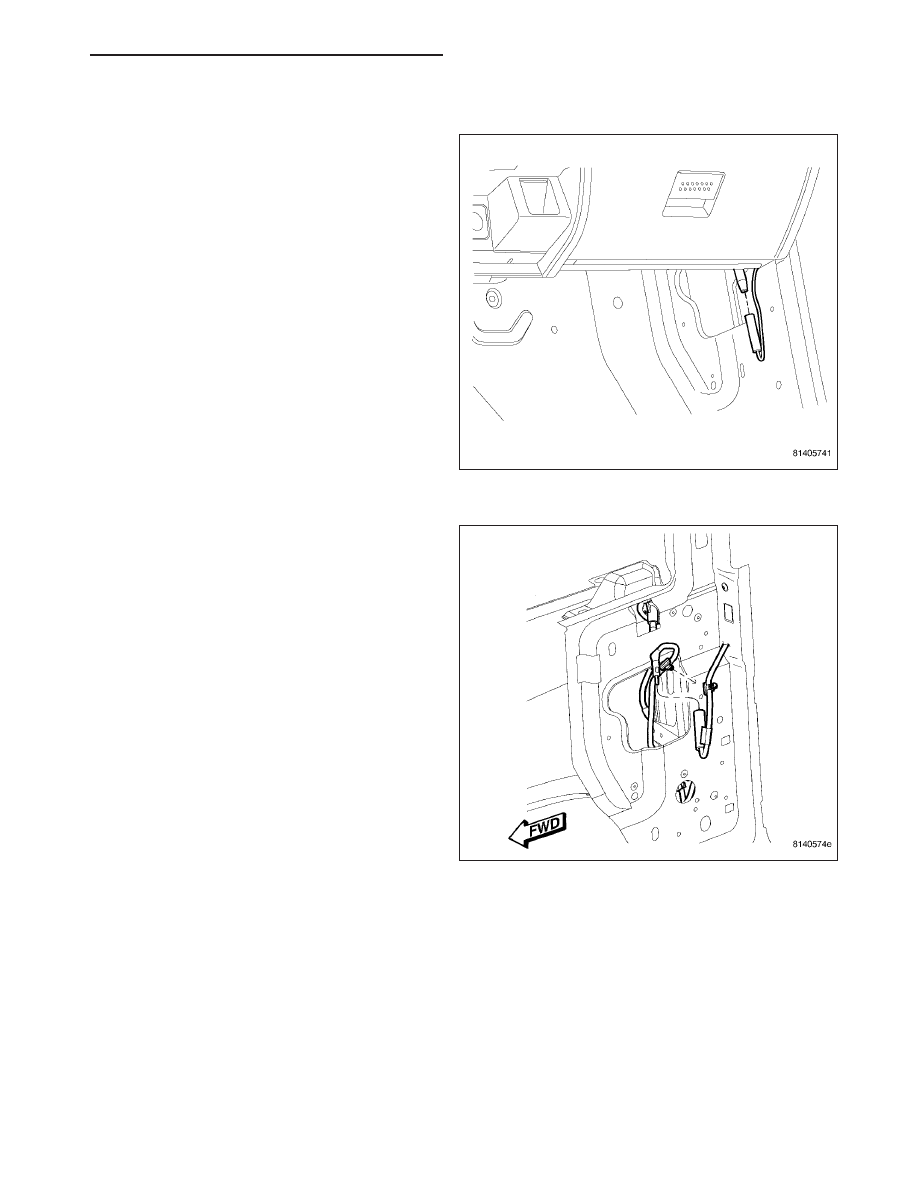

3. Reach under the instrument panel outboard of the

glove box to access and disconnect the antenna
coaxial cable connector. Disconnect the connector
by pulling it apart while twisting the metal connec-
tor halves. Do not pull on the cable.

4. Disengage the antenna coaxial cable retainer at

the right cowl side inner panel.
