Dodge Dakota (ND). Manual - part 177

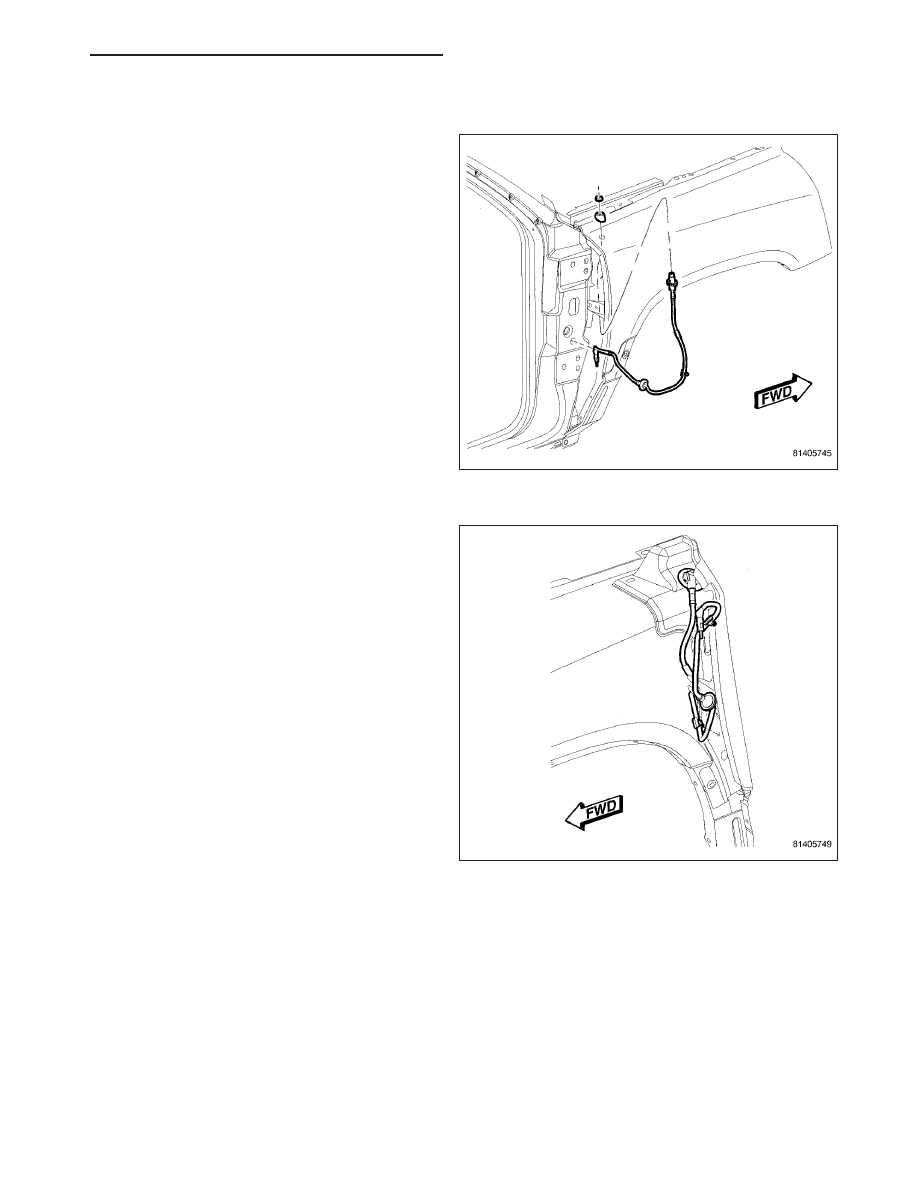

5. Remove the right side front fender liner.

6. Unscrew the antenna mast from the antenna body.

7. Remove the antenna cap nut using an antenna nut

wrench (Special Tool C-4816)

8. Remove the antenna adapter from the top of the

fender.

9. Lower the antenna body through the mounting hole

in the top of the fender.

10. Disengage the antenna coaxial cable grommet

from the hole in the right cowl side outer panel.

11. Pull the antenna body and cable out through the

opening between the right cowl side outer panel
and the fender.

8A - 166

AUDIO/VIDEO - SERVICE INFORMATION

ND

INSTALLATION

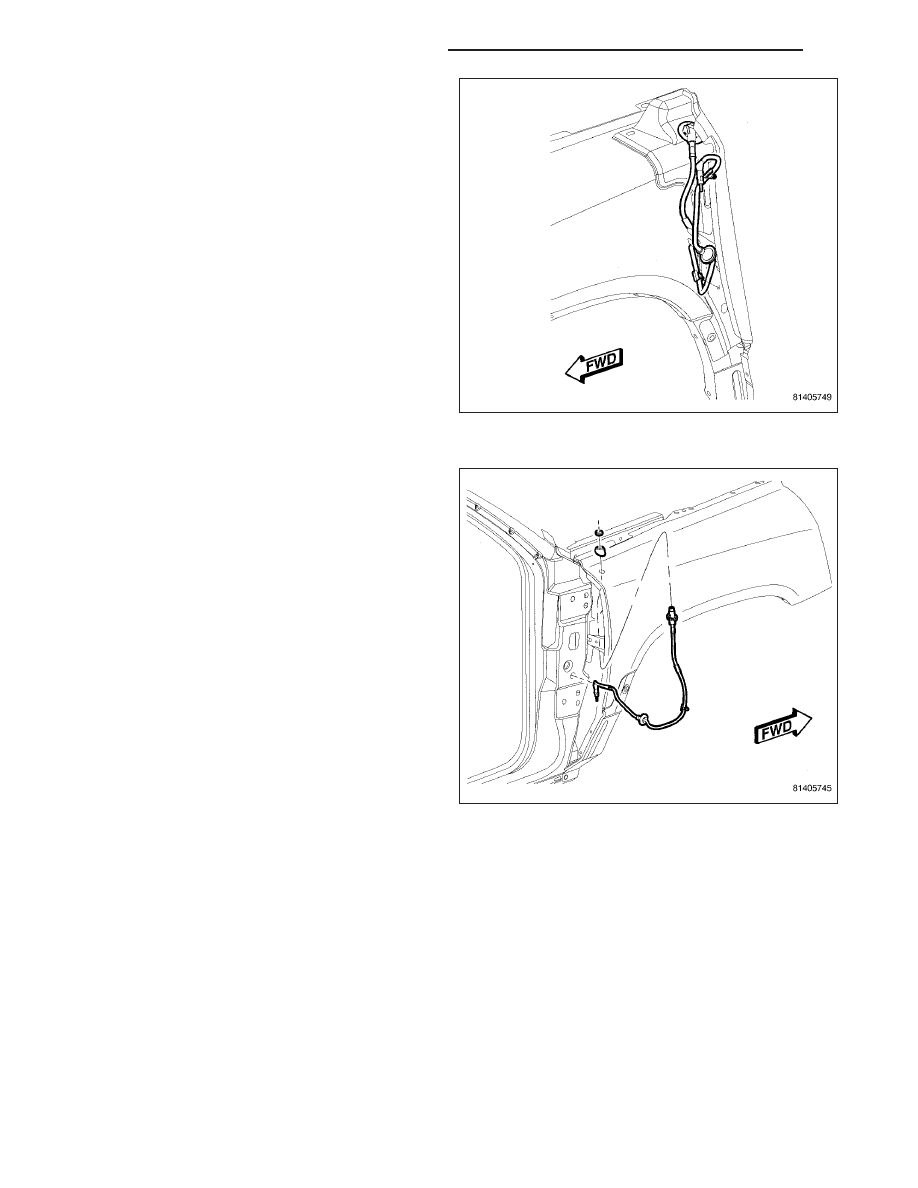

1. Position the antenna body and cable in the opening

between the right cowl side outer panel and the
fender.

2. Push the antenna coaxial cable into the passenger

compartment through the hole in the right cowl side
outer panel.

3. Engage the antenna coaxial cable grommet in the

hole in the right cowl side outer panel.

4. Position the antenna body through the mounting

hole in the top of the fender.

5. Install the adapter over the antenna body from the

top of the fender.

6. Install and tighten the antenna cap nut using an

antenna nut wrench (Special Tool C-4816).

7. Install and tighten the antenna mast onto the

antenna body.

ND

AUDIO/VIDEO - SERVICE INFORMATION

8A - 167

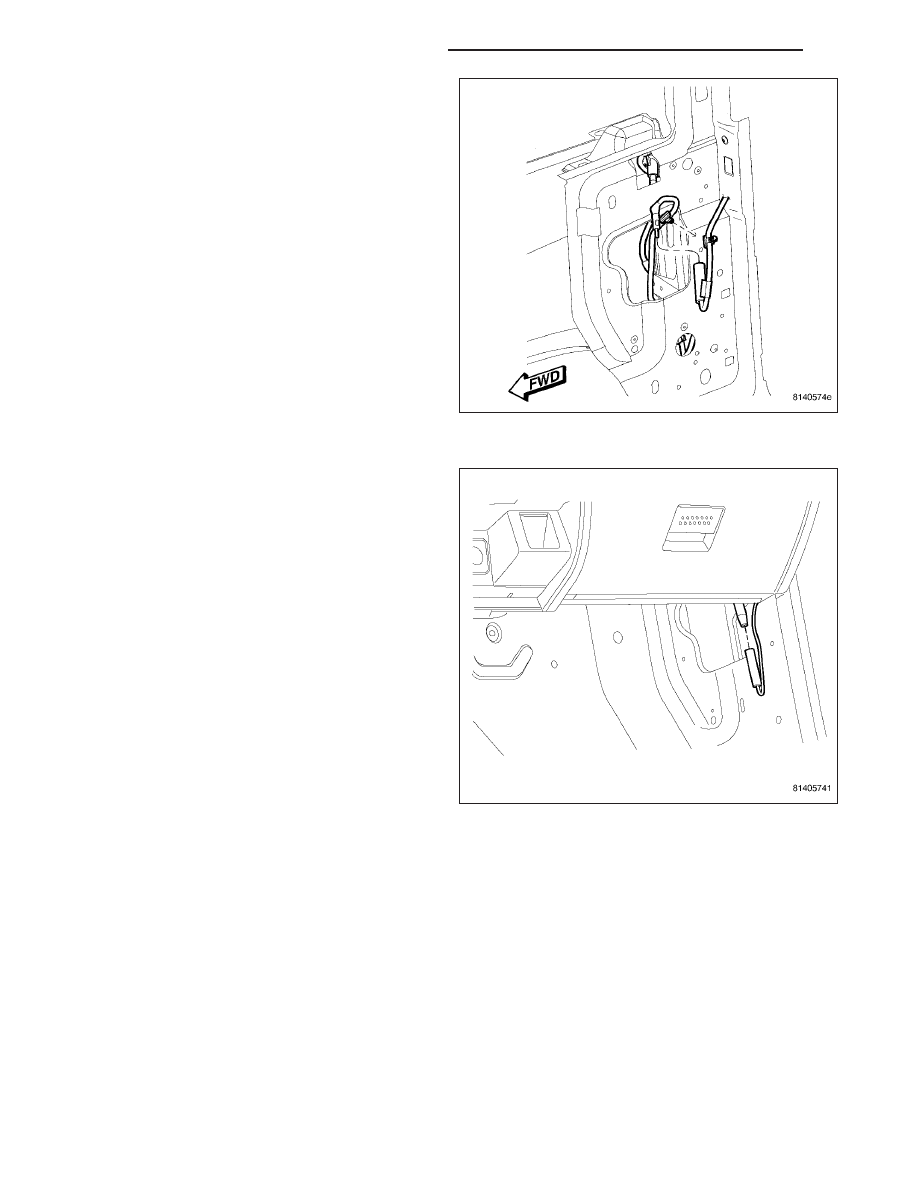

8. Engage the antenna coaxial cable retainers at the

right cowl side inner panel and inside the right front
fender.

9. Engage the antenna coaxial cable in the retainer

clips on the lower instrument panel support and the
glovebox.

10. Reach under the instrument panel outboard of the

glove box to reconnect the antenna coaxial cable
connector.

11. Install the right cowl side trim panel.

12. Install the right side front fender liner.

13. Connect the battery negative cable.

8A - 168

AUDIO/VIDEO - SERVICE INFORMATION

ND

ANTENNA CABLE- INSTRUMENT PANEL

REMOVAL

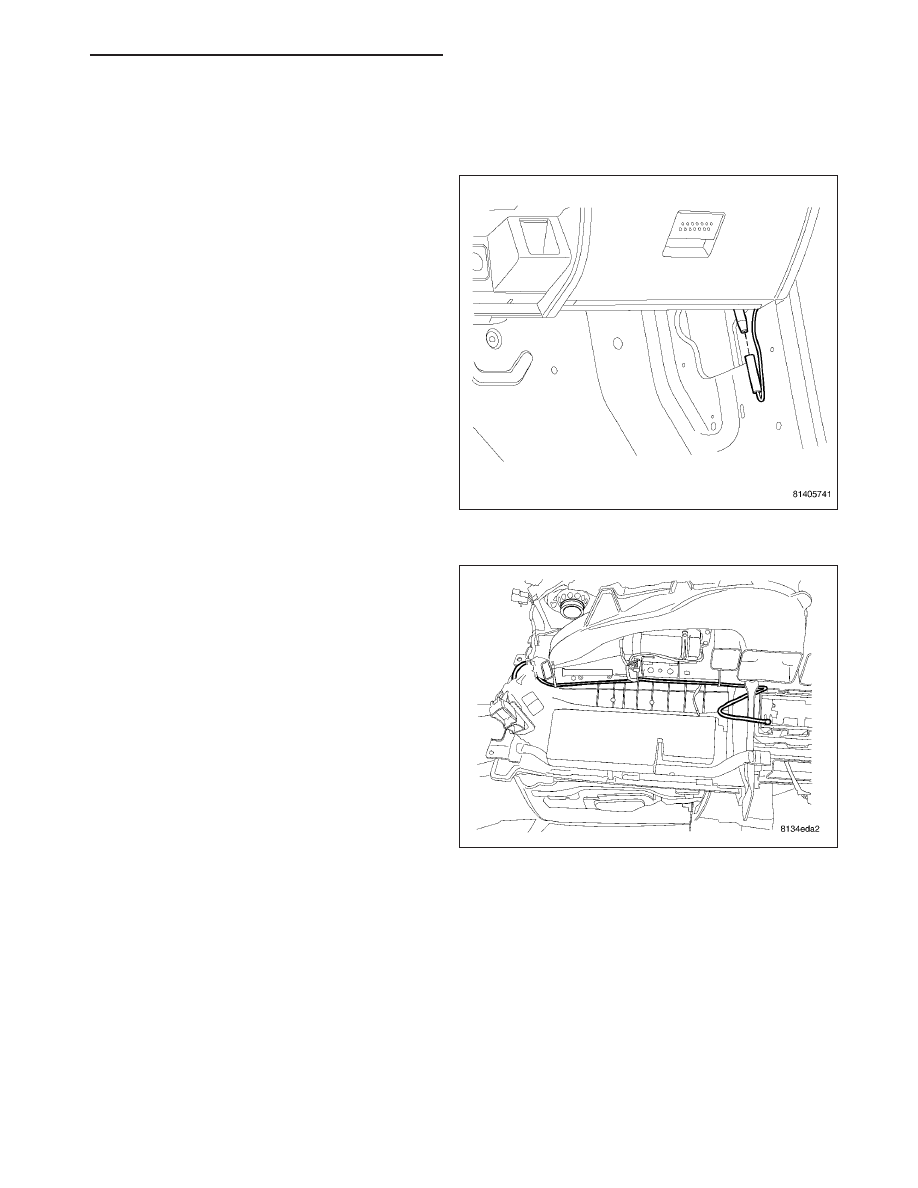

1. Disconnect and isolate the battery negative cable.

2. Remove the right cowl side trim panel.

3. Reach under the instrument panel outboard of the

glove box to access and disconnect the antenna
coaxial cable connector. Disconnect the connector
by pulling it apart while twisting the metal connec-
tor halves. Do not pull on the cable.

4. Disengage the instrument panel antenna cable

from the retainer clips on the glove box opening
and instrument panel support.

ND

AUDIO/VIDEO - SERVICE INFORMATION

8A - 169
