PREMIUM

RADIO

SYSTEM

8A - 154

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

ND

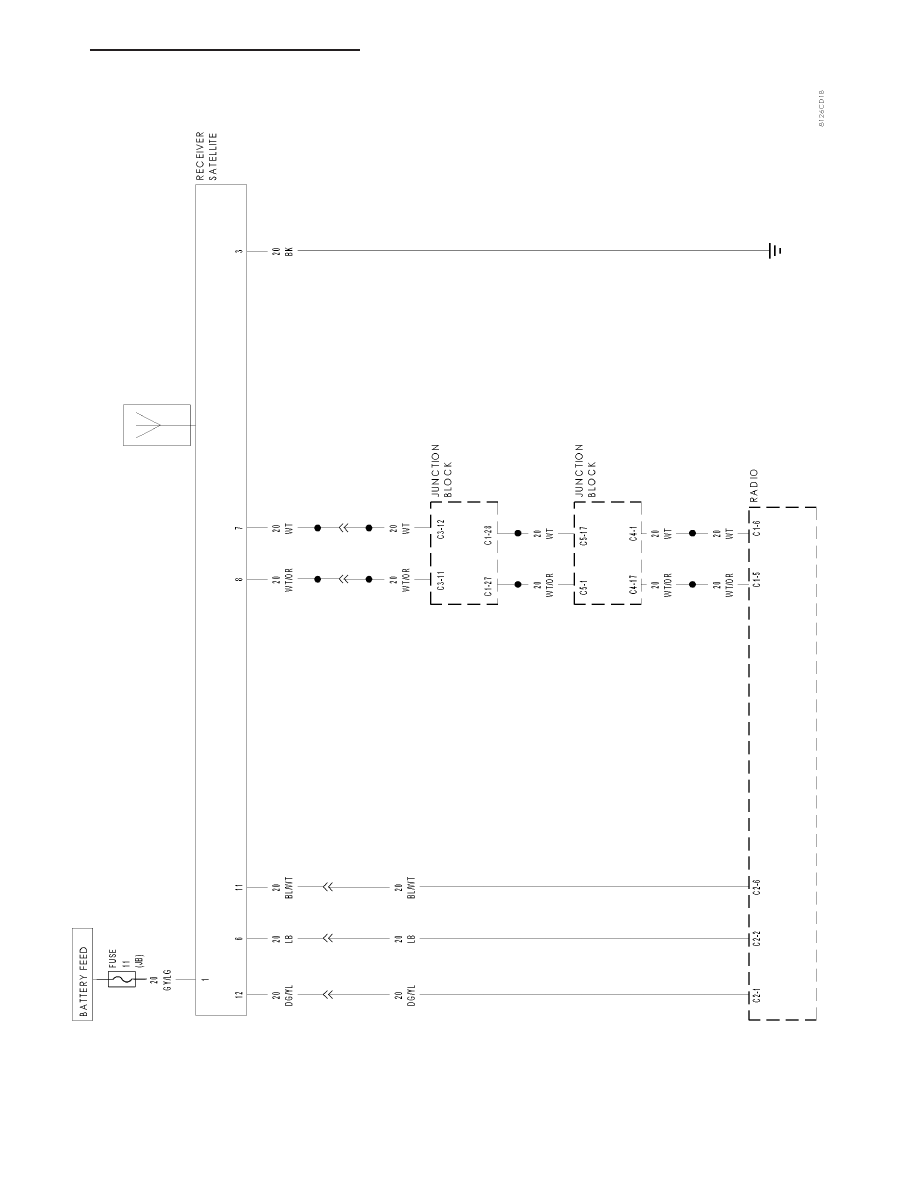

SA

TELLITE

RADIO

ND

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 155

AUDIO/VIDEO - SERVICE INFORMATION

TABLE OF CONTENTS

page

page

AUDIO/VIDEO - SERVICE INFORMATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 156

DIAGNOSIS AND TESTING

AUDIO SYSTEM

. . . . . . . . . . . . . . . . . . . . . 157

SPECIAL TOOLS

AUDIO SYSTEMS

. . . . . . . . . . . . . . . . . . . . 159

AMPLIFIER-RADIO

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 160

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 160

DIAGNOSIS AND TESTING

AMPLIFIER

. . . . . . . . . . . . . . . . . . . . . . . . . 160

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 162

ANTENNA BODY & CABLE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 163

DIAGNOSIS AND TESTING

ANTENNA BODY AND CABLE

. . . . . . . . . . . 163

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 167

ANTENNA CABLE- INSTRUMENT PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 170

ANTENNA CABLE - SATELLITE RADIO

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 171

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 173

ANTENNA-SATELLITE RADIO

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 174

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 174

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 176

RADIO

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 177

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 178

RADIO NOISE SUPPRESSION COMPONENTS

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 179

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 180

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 180

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 182

RECEIVER-SATELLITE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 183

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 184

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 184

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 186

SPEAKER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 188

DIAGNOSIS AND TESTING

SPEAKER

. . . . . . . . . . . . . . . . . . . . . . . . . . 188

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 189

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 193

SWITCH-REMOTE RADIO

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 196

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 196

DIAGNOSIS AND TESTING

REMOTE SWITCHES

. . . . . . . . . . . . . . . . . . 196

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 197

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 198

AUDIO/VIDEO - SERVICE INFORMATION

DESCRIPTION

Several combinations of radio receivers and speaker systems are offered on this vehicle. The audio system receives
fused battery current from a fuse in the Integrated Power Module (IPM). The audio system includes the following
components:

•

Antenna

•

Amplifier

•

Clockspring (with remote radio switches only)

•

Radio noise suppression components

•

Radio receiver

•

Remote radio switches (if equipped)

•

Speakers

8A - 156

AUDIO/VIDEO - SERVICE INFORMATION

ND

DIAGNOSIS AND TESTING

AUDIO SYSTEM

Any diagnosis of the Audio system should begin with the use of a scan tool and the appropriate Diagnostic
Service information.

Refer to the appropriate wiring information.

WARNING: DISABLE THE AIRBAG SYSTEM BEFORE ATTEMPTING ANY STEERING WHEEL, STEERING
COLUMN, SEAT BELT TENSIONER, SIDE AIRBAG, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. DISCONNECT AND ISOLATE THE BATTERY NEGATIVE (GROUND) CABLE, THEN WAIT TWO MIN-
UTES FOR THE AIRBAG SYSTEM CAPACITOR TO DISCHARGE BEFORE PERFORMING FURTHER DIAGNO-
SIS OR SERVICE. THIS IS THE ONLY SURE WAY TO DISABLE THE AIRBAG SYSTEM. FAILURE TO TAKE
THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE
PERSONAL INJURY.

AUDIO SYSTEM DIAGNOSIS TABLE

CONDITION

POSSIBLE CAUSES

CORRECTION

NO AUDIO

1. Fuse inoperative.

1. Check radio fuse and Ignition-Off Draw (IOD)
fuse in the Integrated Power Module (IPM).
Replace fuses, if required.

2. Radio/amplifier (if
equipped) connector
damaged.

2. Check for loose or corroded radio/amplifier
connector. Repair, if required.

3. Wiring damaged.

3. Check for shorted or open wires. Repair wiring,
if required.

4. Radio/amplifier (if
equipped) ground damaged.

4. Check for continuity between radio chassis and
a known good ground. There should be
continuity. Repair ground, if required.

5. Radio/amplifier (if
equipped) inoperative.

5. Refer to appropriate Diagnostic Service
Information.

6. Speakers inoperative.

6. Refer to speaker diagnosis.

NO RADIO DISPLAY

1. Fuse inoperative.

1. Check radio fuse and Ignition-Off Draw (IOD)
fuse in Integrated Power Module (IPM). Replace
fuses, if required.

2. Radio connector
damaged.

2. Check for loose or corroded radio connector.
Repair, if required.

3. Wiring damaged.

3. Check for battery voltage at radio connector.
Repair wiring, if required.

4. Radio ground damaged.

4. Check for continuity between radio chassis and
a known good ground. There should be
continuity. Repair ground, if required.

5. Radio inoperative.

5. Refer to appropriate Diagnostic Service
Information.
