B146A-CHANNEL 3 AUDIO SPEAKER OUTPUT CIRCUIT PERFORMANCE

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
This DTC will set if a DC offset occurs on the output channel, the amplifier shall set a DTC after a maturity
rate of 5 ±1 sec.

Possible Causes

AMPLIFIER

Diagnostic Test

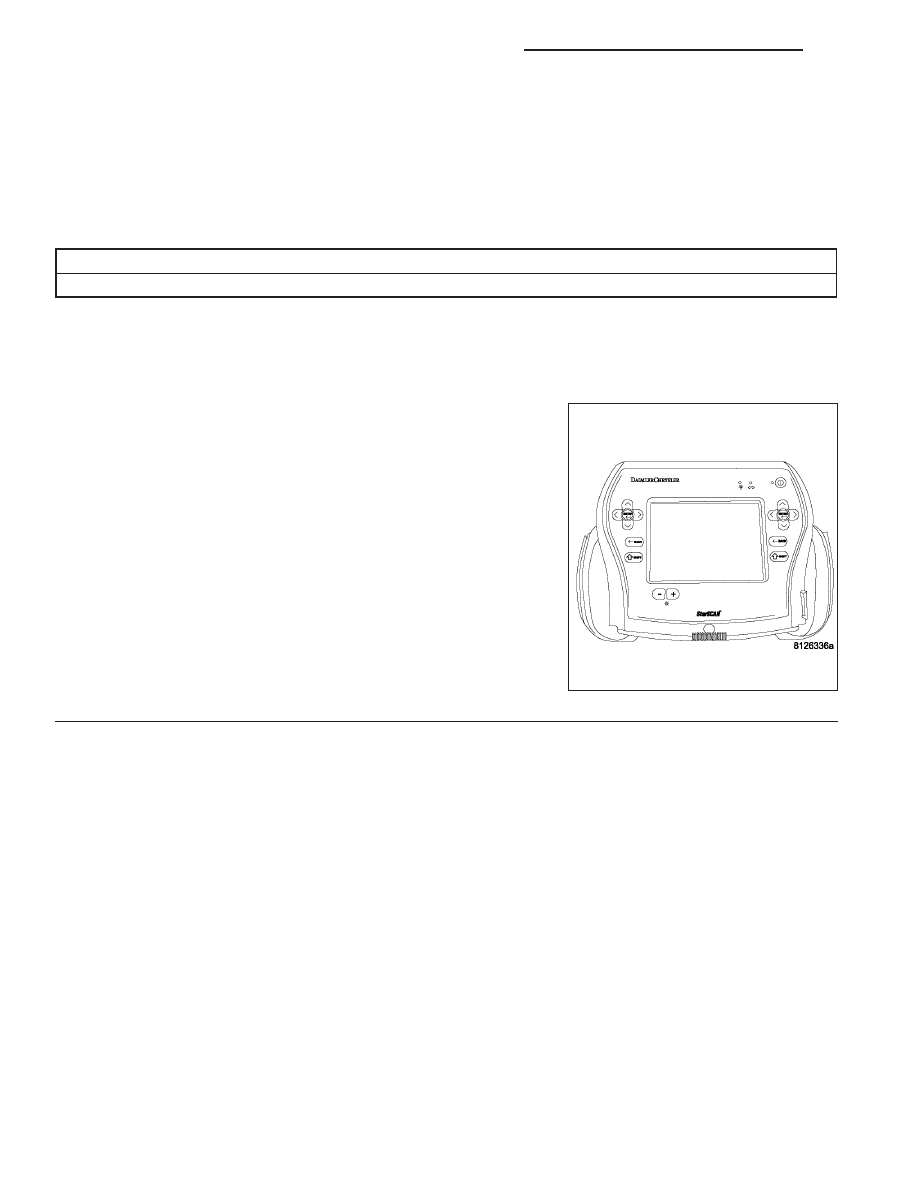

1.

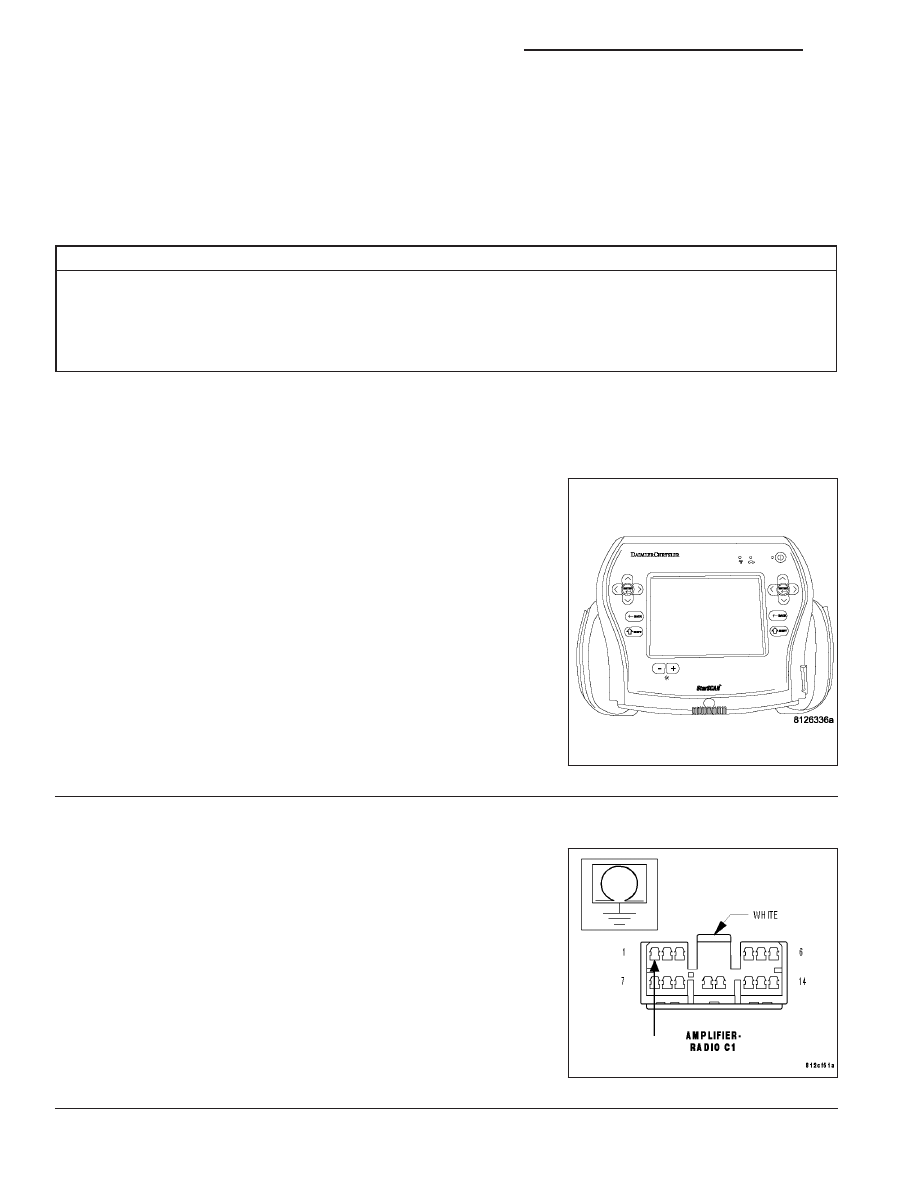

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on, then off, and then on again.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B146A-CHANNEL 3 AUDIO
SPEAKER OUTPUT CIRCUIT PERFORMANCE?

Yes

>> Replace the Amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST VER-1.

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

8A - 90

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

ND

B146B-CHANNEL 3 AUDIO SPEAKER OUTPUT CIRCUIT LOW

ND

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 91

B146B-CHANNEL 3 AUDIO SPEAKER OUTPUT CIRCUIT LOW (CONTINUED)

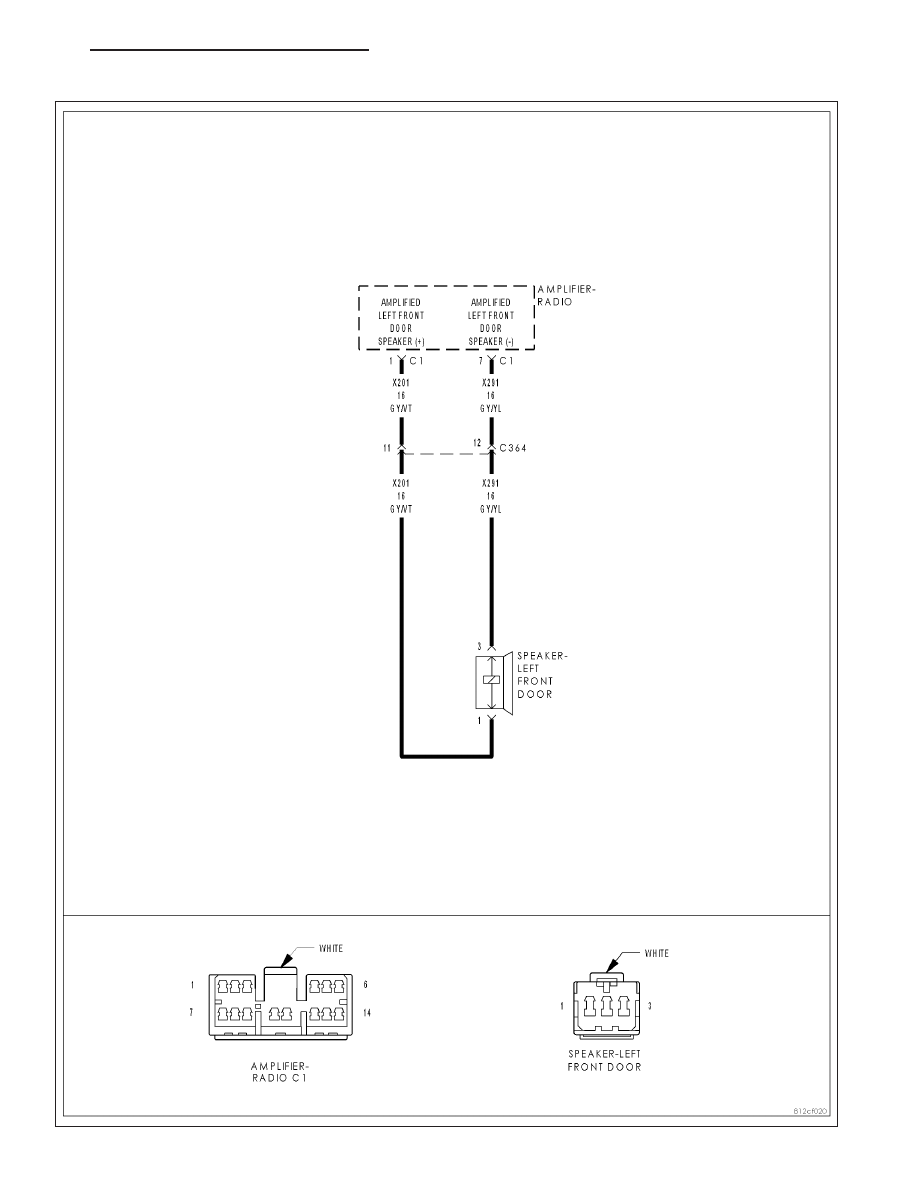

For the Amplifier circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Amplifier detects a shorted to ground condition on the speaker output circuit.

Possible Causes

(X201) AMPLIFIED LEFT FRONT DOOR SPEAKER (+) CIRCUIT SHORTED TO GROUND

(X291) AMPLIFIED LEFT FRONT DOOR SPEAKER (-) CIRCUIT SHORTED TO GROUND

LEFT FRONT DOOR SPEAKER

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on, then off, and then on again.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B146B-CHANNEL 3 AUDIO
SPEAKER OUTPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

CHECK THE (X201) AMPLIFIED LEFT FRONT DOOR SPEAKER (+) CIRCUIT FOR A SHORT TO GROUND

Disconnect the Amplifier C1 harness connector.

Measure the resistance between ground and the (X201) Amplified Left
Front Door Speaker (+) circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X201) Amplified Left Front Door Speaker (+)

circuit for a short to ground.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

8A - 92

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

ND

B146B-CHANNEL 3 AUDIO SPEAKER OUTPUT CIRCUIT LOW (CONTINUED)

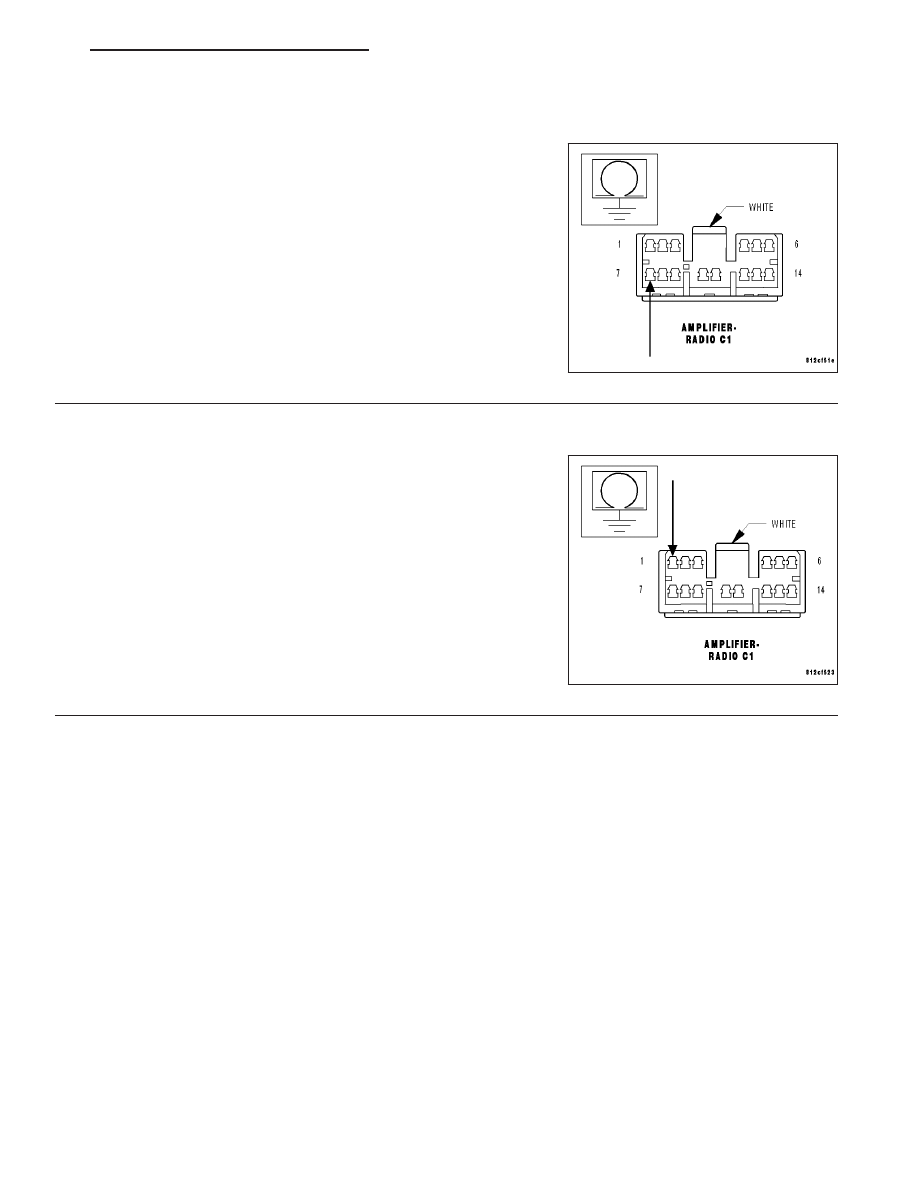

3.

CHECK THE (X291) AMPLIFIED LEFT FRONT DOOR SPEAKER (-) CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (X291) Amplified Left
Front Door Speaker (-) circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X291) Amplified Left Front Door Speaker (-) for

a short to ground.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 4

4.

CHECK OPERATION OF THE AMPLIFIED LEFT FRONT DOOR SPEAKER

Turn the ignition off.

Reconnect and reinstall the Left Front Door Speaker.

Measure the resistance of the speaker circuit between the Amplifier C1
harness connector and ground..

Is the resistance below 10K ohms?

Yes

>> Replace the Left Front Door Speaker in accordance with

the service information.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the Amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST VER-1.
