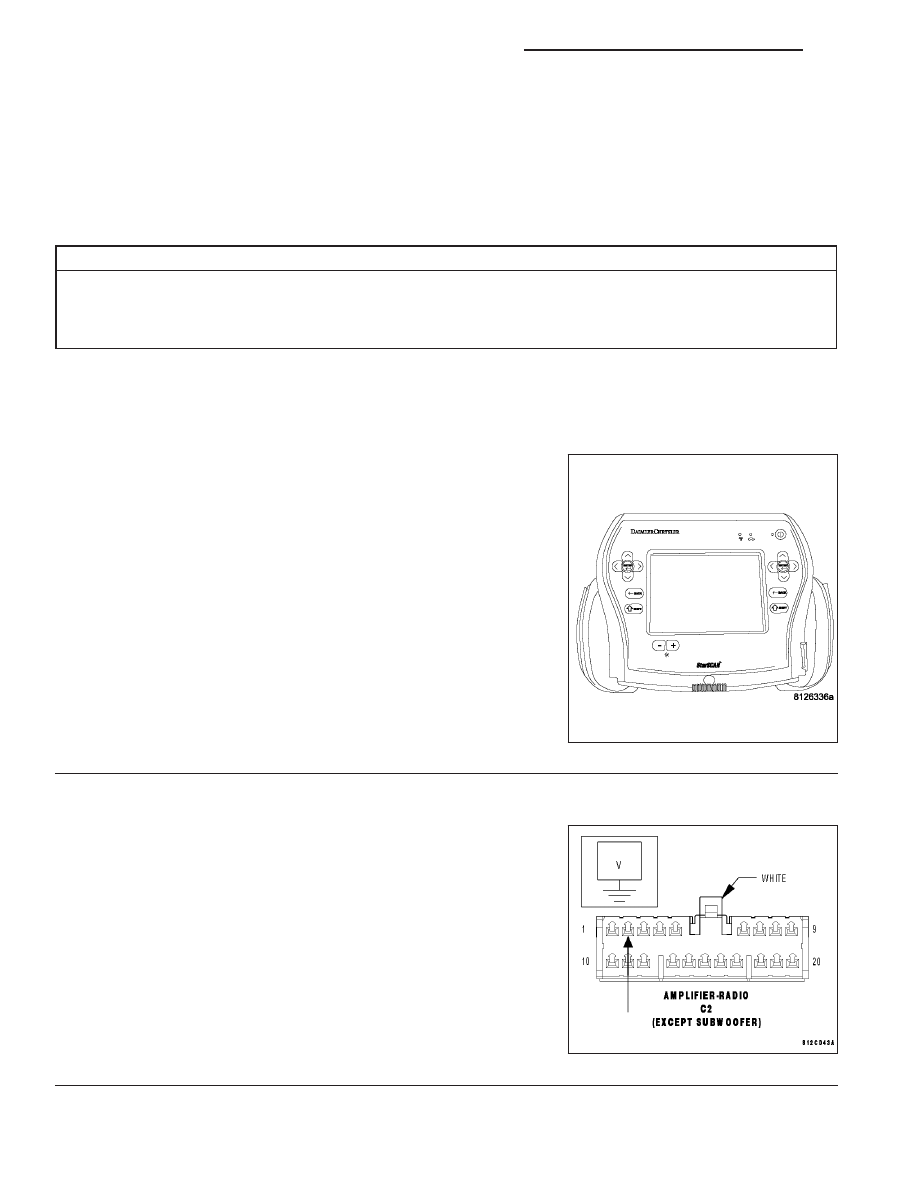

B1467-CHANNEL 2 AUDIO SPEAKER OUTPUT CIRCUIT HIGH (CONTINUED)

For the Amplifier circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Amplifier detects a short to battery condition on the output circuit.

Possible Causes

(X208) AMPLIFIED RIGHT I/P SPEAKER (+) CIRCUIT SHORT TO VOLTAGE

(X298) AMPLIFIED RIGHT I/P SPEAKER (-) CIRCUIT SHORT TO VOLTAGE

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on, then off, and then on again.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B1467-CHANNEL 2 AUDIO
SPEAKER OUTPUT CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

CHECK FOR VOLTAGE ON THE (X208) AMPLIFIED RIGHT I/P SPEAKER (+) CIRCUIT

Turn the ignition off.

Disconnect the Amplifier C2 harness connector.

Disconnect the Amplified Right I/P Speaker harness connector.

Turn the ignition on.

Measure for voltage on the (X208) Amplified Right I/P Speaker (+) cir-
cuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X208) Amplified Right I/P Speaker (+) circuit

for a short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

8A - 82

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

ND

B1467-CHANNEL 2 AUDIO SPEAKER OUTPUT CIRCUIT HIGH (CONTINUED)

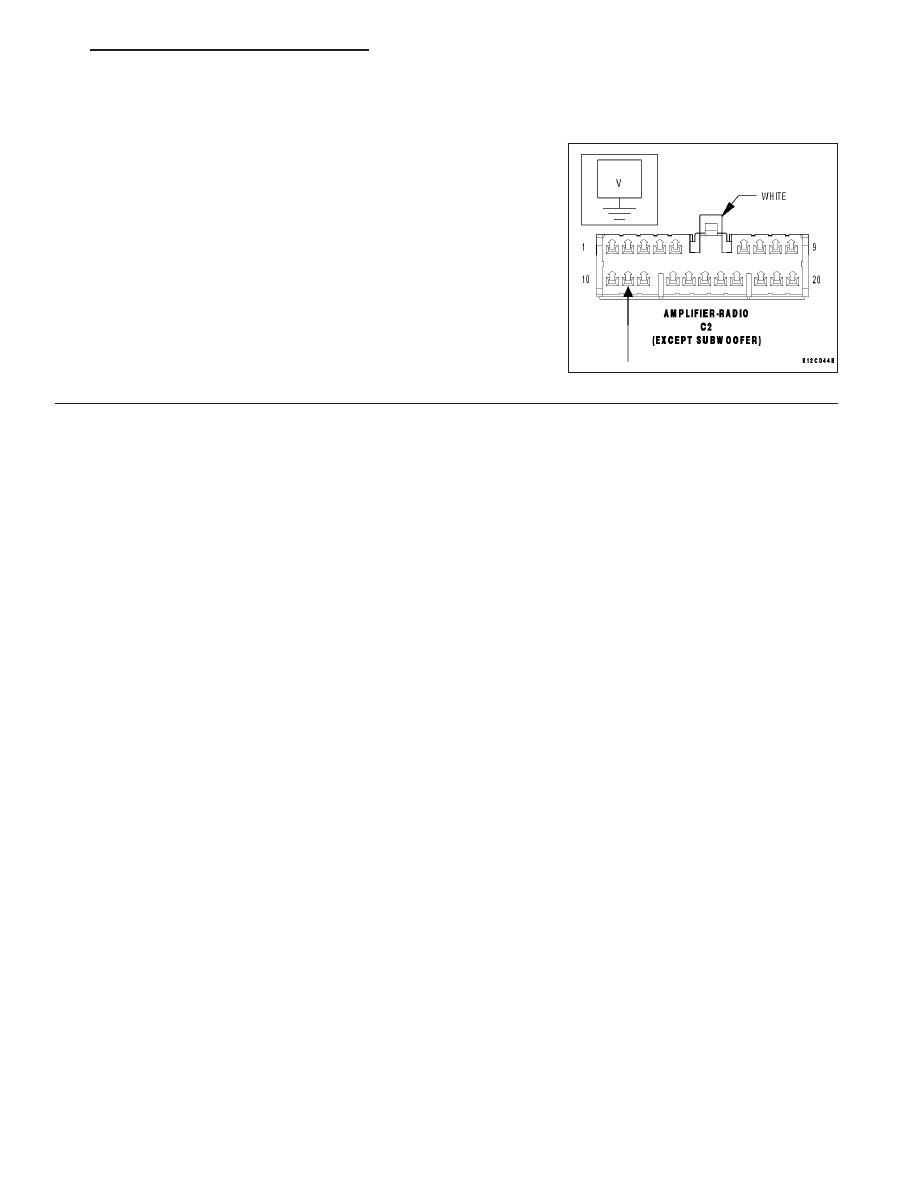

3.

CHECK FOR VOLTAGE ON THE (X298) AMPLIFIED RIGHT I/P SPEAKER (-) CIRCUIT

Measure for voltage on the (X298) Amplified Right I/P Speaker (-) cir-
cuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X298) Amplified Right I/P Speaker (-) circuit for

a short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the Amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST VER-1.

ND

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 83

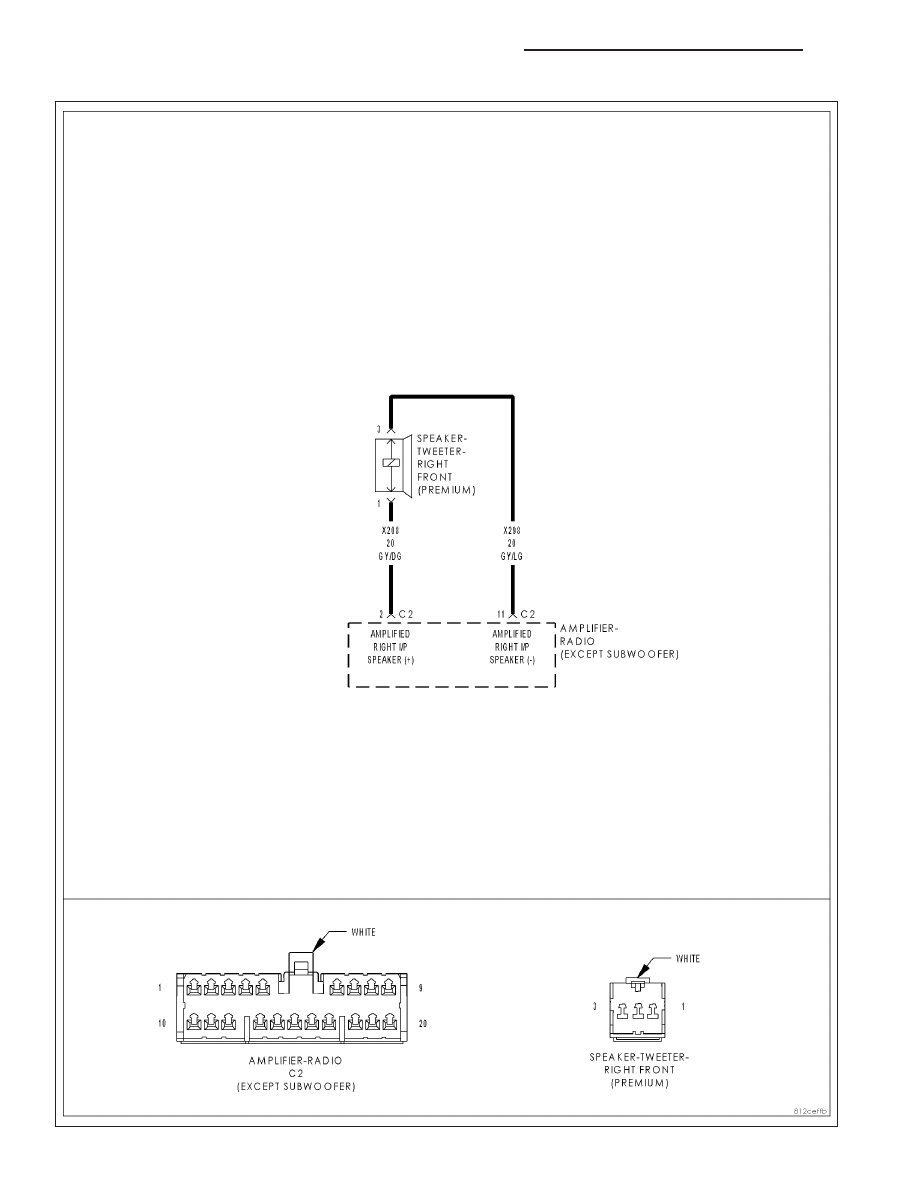

B1468-CHANNEL 2 AUDIO SPEAKER OUTPUT CIRCUIT OPEN

8A - 84

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

ND

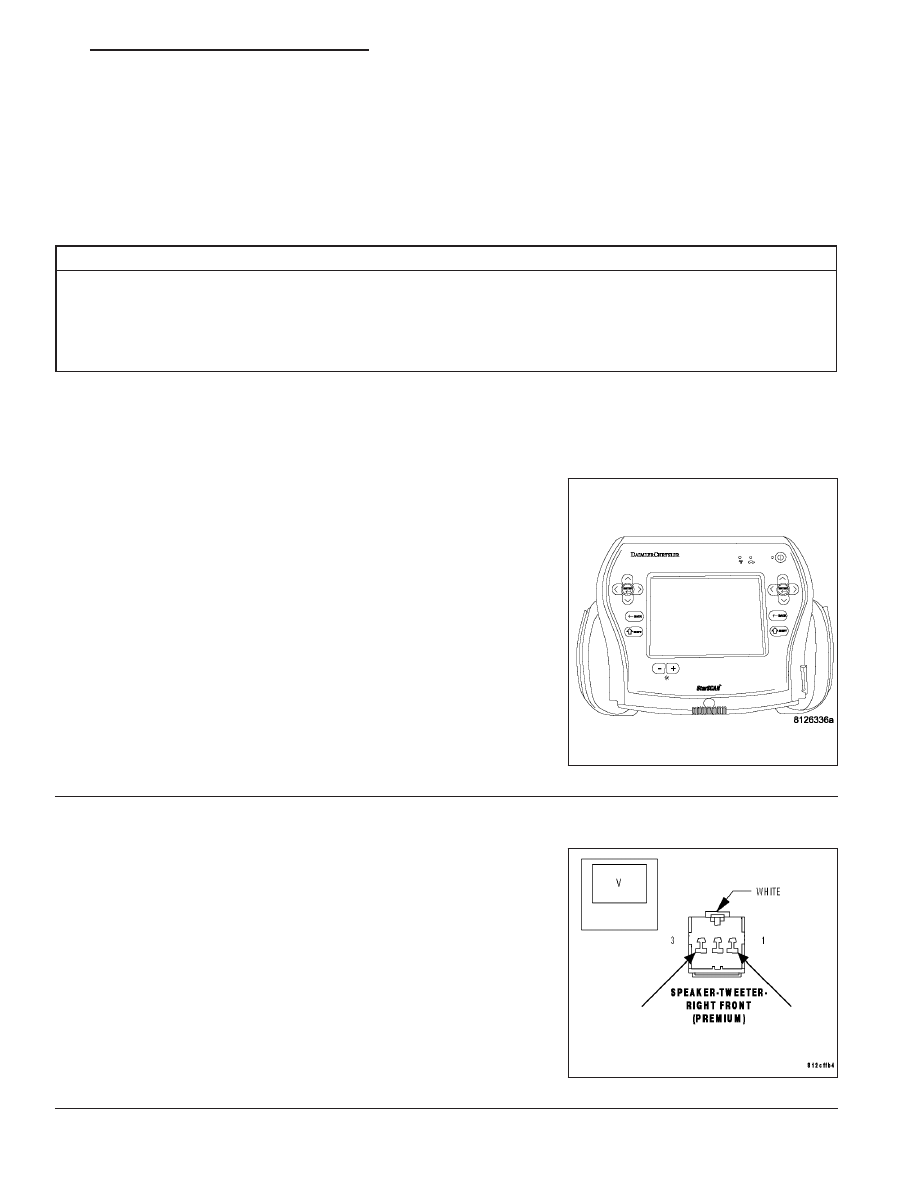

B1468-CHANNEL 2 AUDIO SPEAKER OUTPUT CIRCUIT OPEN (CONTINUED)

For the Amplifier circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Amplifier Bus wake-up. Amplifier reset with scan tool.

•

Set Condition:
The Amplifier detects an open condition on the speaker output circuit.

Possible Causes

(X208) AMPLIFIED RIGHT I/P SPEAKER (+) CIRCUIT OPEN

(X298) AMPLIFIED RIGHT I/P SPEAKER (-) CIRCUIT OPEN

RIGHT I/P SPEAKER

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on.

Turn the radio on.

With the scan tool, erase Amplifier DTCs.

With the scan tool, reset the amplifier.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B1468-CHANNEL 2 AUDIO
SPEAKER OUTPUT CIRCUIT OPEN?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

CHECK THE OPERATION OF THE RIGHT FRONT I/P SPEAKER

Disconnect the Right I/P Speaker harness connector.

Turn the radio on and turn the volume to mid level.

With a voltmeter set to read in A/C voltage, measure the voltage of the
Amplified Right I/P Speaker circuits in the Amplified Right I/P Speaker
harness connector.

Is the voltage present greater than 1 volt?

Yes

>> Replace the Amplified Right I/P Speaker in accordance

with the service information.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

ND

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 85
