Dodge Dakota (ND). Manual - part 134

5. Install a new O-ring to the heater hose coolant

return tube. Coat the new O-ring with antifreeze
before installation.

6. Install coolant return tube and its mounting bolt to

engine.

7. Connect throttle body control cables.

8. Install oil dipstick mounting bolt.

9. Install idler pulley. Tighten bolt to 54 N·m (40 ft.

lbs.) torque.

10. Install drive belt (Refer to 7 - COOLING/ACCES-

SORY DRIVE/DRIVE BELTS - INSTALLATION).

11. Install air cleaner assembly.

12. Install upper radiator hose to radiator.

13. Connect wiring harness to A/C compressor.

14. Connect battery negative cable.

15. Fill cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

16. Start and warm the engine. Check for leaks.

7 - 48

ENGINE

ND

TRANSMISSION

TABLE OF CONTENTS

page

page

TRANSMISSION

STANDARD PROCEDURE

TRANSMISSION COOLER LINE QUICK

CONNECT FITTING DISASSEMBLY/
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . 50

COOLER-TRANSMISSION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 51

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 53

ND

TRANSMISSION

7 - 49

TRANSMISSION

STANDARD PROCEDURE

TRANSMISSION COOLER LINE QUICK CONNECT FITTING DISASSEMBLY/
ASSEMBLY

DISCONNECT

1. Remove dust cap by pulling it straight back off of

quick connect fitting.

2. Place disconnect tool Special Tool 8875A onto

transmission cooler line with the fingers of the tool
facing the quick connect fitting.

3. Slide disconnect tool down the transmission line

and engage the fingers of the tool into the retaining
clip. When properly engaged in the clip, the tool
will fit flush against the quick connect fitting.

4. Rotate the disconnect tool 60° to expand the

retaining clip.

5. While holding the disconnect tool against the quick

connect fitting, pull back on the transmission cooler
line to remove.

7 - 50

TRANSMISSION

ND

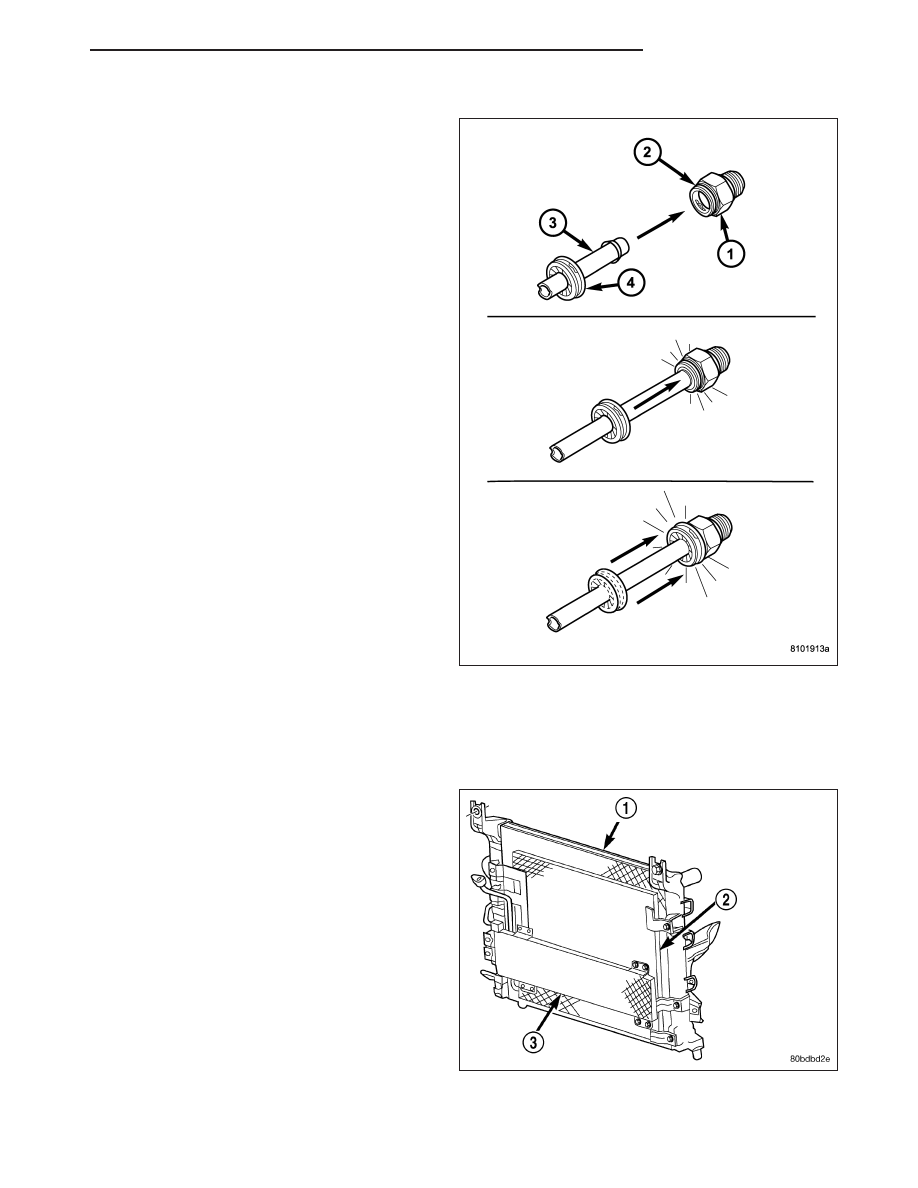

CONNECT

1. Align transmission cooler line with quick connect fit-

ting while pushing straight into the fitting.

2. Push in on transmission cooler line until a “click” is

heard or felt.

3. Slide dust cap down the transmission cooler line

and snap it over the quick connect fitting until it is
fully seated and rotates freely. Dust cap will only
snap over quick connect fitting when the transmis-
sion cooler line is properly installed.

NOTE: If dust cap will not snap into place, repeat
assembly step 2.

COOLER-TRANSMISSION

DESCRIPTION

CAUTION: On in-radiator type oil coolers, if trans-
mission oil cooler is leaking, engine coolant may
enter cooler, or transmission oil may enter engine
cooling system. Both engine cooling system and
transmission oil circuit should be drained, flushed,
and inspected.

There are two types of transmission oil coolers used.
One type of cooler is the in-radiator type or oil to cool-
ant type. This type oil cooler is not serviceable. The
second type used is a remote type auxiliary oil cooler
or oil to air cooler. The oil to air type cooler (3) is
located in front of the radiator, and is serviceable.

ND

TRANSMISSION

7 - 51
