7. Install the rear door sill scuff plate, (Refer to 23 -

BODY/INTERIOR/PLATE-DOOR

SCUFF

-

INSTALLATION).

PANEL-C PILLAR UPPER TRIM

REMOVAL

Club Cab, Without Rear Jumper Seats

1. Adjust the front seat to its most forward position.

2.

CAUTION: Keep the inner bottom end of the upper
C-pillar trim panel away from the cab back trim
panel when removing the upper C-pillar trim panel
to prevent scratching the back trim panel.Using a
trim stick C-4755 or equivalent, disengage the
retaining tabs (3) that secure the upper C-pillar
trim panel (2) to the C-pillar. Pull the outer bottom
end of the trim panel outward toward the door
opening so that the inner bottom end of the trim
panel doesn’t touch the cab back trim panel. While
maintaining the outward pressure, pull the trim
panel away from the C-pillar and remove the trim
panel.

Club Cab, With Rear Jumper Seats

1. Adjust the front seat to its most forward position.

23 - 244

INTERIOR

ND

2. Unsnap the trim cover (4) from the rear seat belt

turning loop (3).

3. Remove the screw (5) that secures the seat belt

turning loop to the upper C-pillar (1).

4. Remove the seat belt turning loop from the C-pillar.

5.

CAUTION: Keep the inner bottom end of the upper
C-pillar trim panel away from the cab back trim
panel when removing the upper C-pillar trim panel
to prevent scratching the back trim panel.Using a
trim stick C-4755 or equivalent, disengage the
retaining tabs that secure the upper C-pillar trim
panel (2) to the C-pillar. Pull the outer bottom end
of the trim panel outward toward the door opening
so that the inner bottom end of the trim panel
doesn’t touch the cab back trim panel. While main-
taining the outward pressure, pull the trim panel
away from the C-pillar and remove the trim panel.

Quad Cab

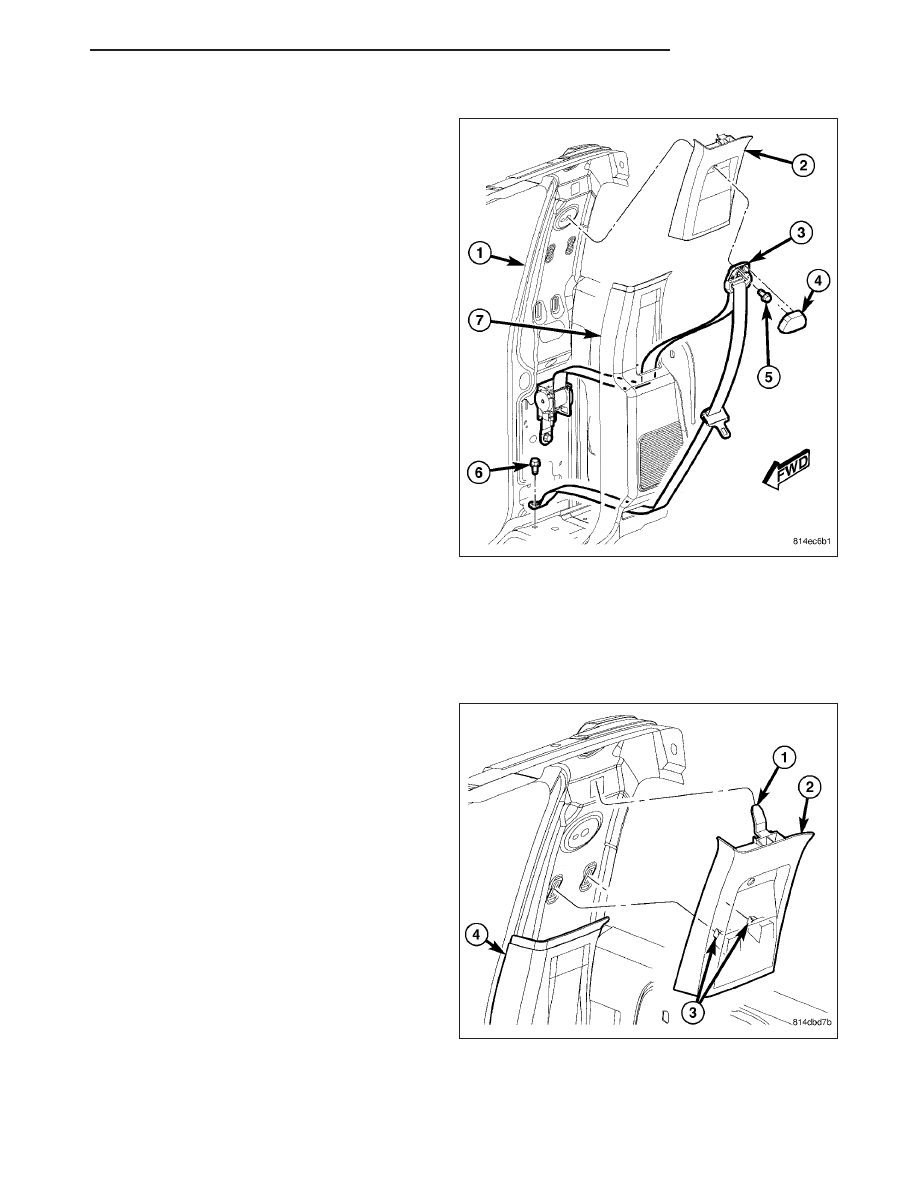

1. Unsnap the trim cover (4) from the rear seat belt

turning loop (3).

2. Remove the screw (5) that secures the seat belt

turning loop to the upper C-pillar (1).

3. Remove the seat belt turning loop from the C-pillar.

4. Using a trim stick C-4755 or equivalent, disengage

the retaining tabs that secure the upper C-pillar
trim panel (2) to the C-pillar and then pull the trim
panel away from the C-pillar and remove the trim
panel.

ND

INTERIOR

23 - 245

INSTALLATION

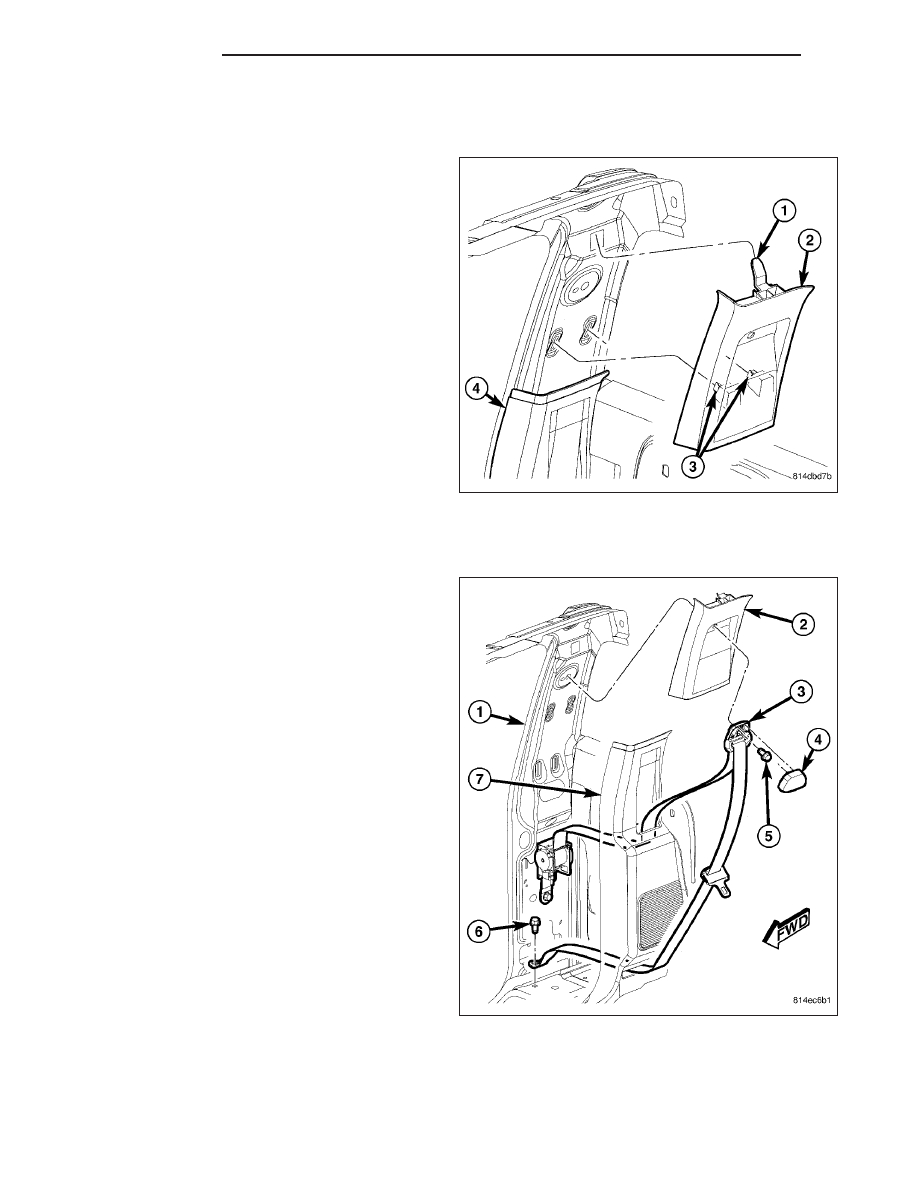

Club Cab, Without Rear Jumper Seats

1.

CAUTION: Keep the inner bottom end of the upper
C-pillar trim panel away from the cab back trim
panel when installing the upper C-pillar trim panel
to prevent scratching the back trim panel.Keeping
the inner bottom end of the upper C-pillar trim
panel (2) away from the cab back trim panel, slide
the upper retaining tab (1) of the trim panel into
the hole in the C-pillar and engage the retaining
tabs (3) that secure the trim panel to the C-pillar.

Club Cab, With Rear Jumper Seats

1.

CAUTION: Keep the inner bottom end of the upper
C-pillar trim panel away from the cab back trim
panel when installing the upper C-pillar trim panel
to prevent scratching the back trim panel.Keeping
the inner bottom end of the upper C-pillar trim
panel (2) away from the cab back trim panel, slide
the upper retaining tab of the trim panel into the
hole in the C-pillar and engage the retaining tabs
that secure the trim panel to the C-pillar.

2. Position the seat belt turning loop (3) to the mount-

ing hole in the upper C-pillar trim panel and install
the screw (5) that secures the seat belt turning
loop to the C-pillar. Tighten the screw to 39 N·m
(29 ft. lbs.).

3. Engage the upper edge of the trim cover (4) over

the top of the turning loop. Then, squeeze the
lower end of the trim cover and the turning loop
together firmly and evenly until the engagement
tabs of the trim cover snap into the slots of the
turning loop.

23 - 246

INTERIOR

ND

Quad Cab

1. Slide the upper retaining tab of the upper C-pillar

trim panel (2) into the hole in the C-pillar and
engage the retaining tabs that secure the trim
panel to the C-pillar.

2. Position the seat belt turning loop (3) to the mount-

ing hole in the upper C-pillar trim panel and install
the screw (5) that secures the seat belt turning
loop to the C-pillar. Tighten the screw to 39 N·m
(29 ft. lbs.).

3. Engage the upper edge of the trim cover (4) over

the top of the turning loop. Then, squeeze the
lower end of the trim cover and the turning loop
together firmly and evenly until the engagement
tabs of the trim cover snap into the slots of the
turning loop.

PANEL-CAB BACK TRIM

REMOVAL

Club Cab, Without Rear Jumper Seats

1. Remove the upper C-pillar trim panels, (Refer to 23

-

BODY/INTERIOR/PANEL-C

PILLAR

UPPER

TRIM - REMOVAL).

2. Remove the lower C-pillar trim panels, (Refer to 23

-

BODY/INTERIOR/PANEL-C

PILLAR

LOWER

TRIM - REMOVAL).
