INSTALLATION

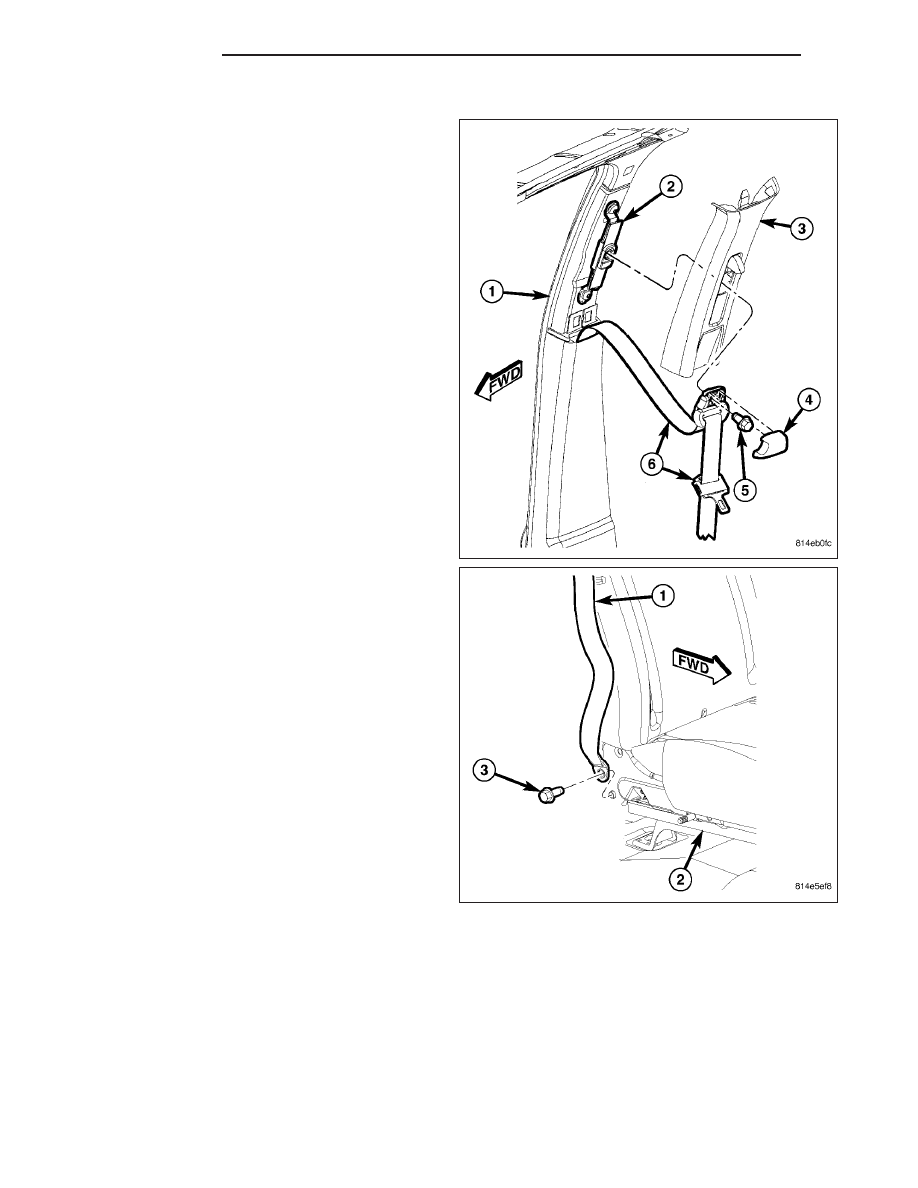

1. Slide the upper retaining tab of the upper B-pillar

trim panel (3) into the hole in the B-pillar (1) and
engage the retaining tabs that secure the trim
panel to the B-pillar.

2. Position the seat belt (6) turning loop onto the

height adjuster (2) on the upper B-pillar.

3. Install the screw (5) that secures the turning loop to

the height adjuster. Tighten the screw to 39 N·m
(29 ft. lbs.).

4. Engage the upper edge of a trim cover (4) over the

top of the turning loop. Then, squeeze the lower
end of the trim cover and the turning loop together
firmly and evenly until the engagement tabs of the
trim cover snap into the slots of the turning loop.

5. Position the seat belt (1) lower anchor to the

mounting hole on the outboard side of the front
seat cushion frame (2). Be certain that the seat belt
webbing between the turning loop and the lower
anchor is not twisted.

6. Install the screw (3) that secures the lower anchor

to the outboard side of the front seat cushion
frame. Tighten the screw to 39 N·m (29 ft. lbs.).

PANEL-C PILLAR LOWER TRIM

REMOVAL

Club Cab, Without Rear Jumper Seats

1. Adjust the front seat to its most forward position.

23 - 236

INTERIOR

ND

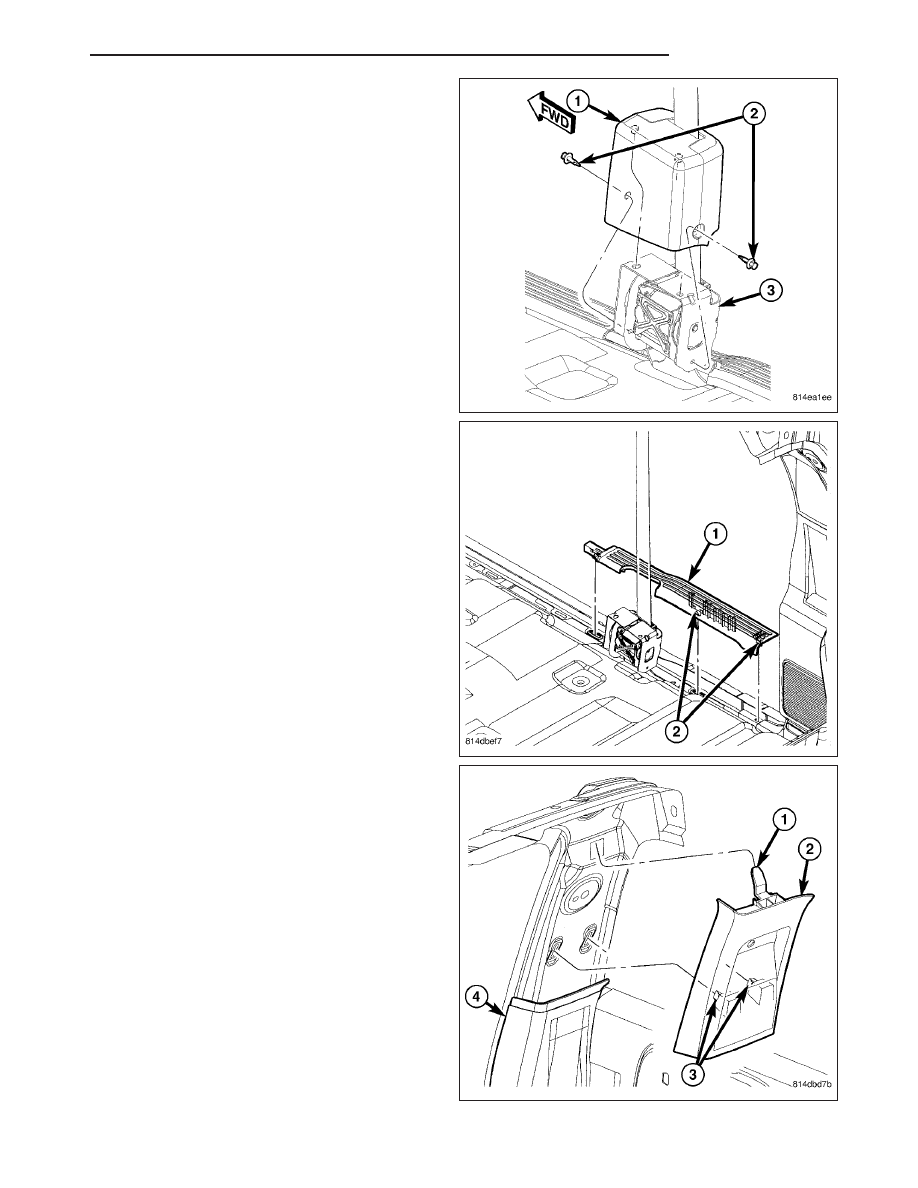

2. Remove the outer front seat belt retractor cover,

(Refer to 23 - BODY/INTERIOR/COVER-OUTER
FRONT SEAT BELT RETRACTOR - REMOVAL).

3. Remove the rear door sill scuff plate, (Refer to 23 -

BODY/INTERIOR/PLATE-DOOR

SCUFF

-

REMOVAL).

4.

CAUTION: Keep the inner bottom end of the upper
C-pillar trim panel away from the cab back trim
panel when removing the upper C-pillar trim panel
to prevent scratching the back trim panel.Remove
the upper C-pillar trim panel, refer to (Refer to 23 -
BODY/INTERIOR/PANEL-C PILLAR UPPER TRIM -
REMOVAL).

5. Using a trim stick C-4755 or equivalent, disengage

the retaining tabs that secure the lower C-pillar trim
panel (4) to the C-pillar and remove the trim panel.

ND

INTERIOR

23 - 237

Club Cab, With Rear Jumper Seats

1. Adjust the front seat to its most forward position.

2. Fold up the rear jumper seat.

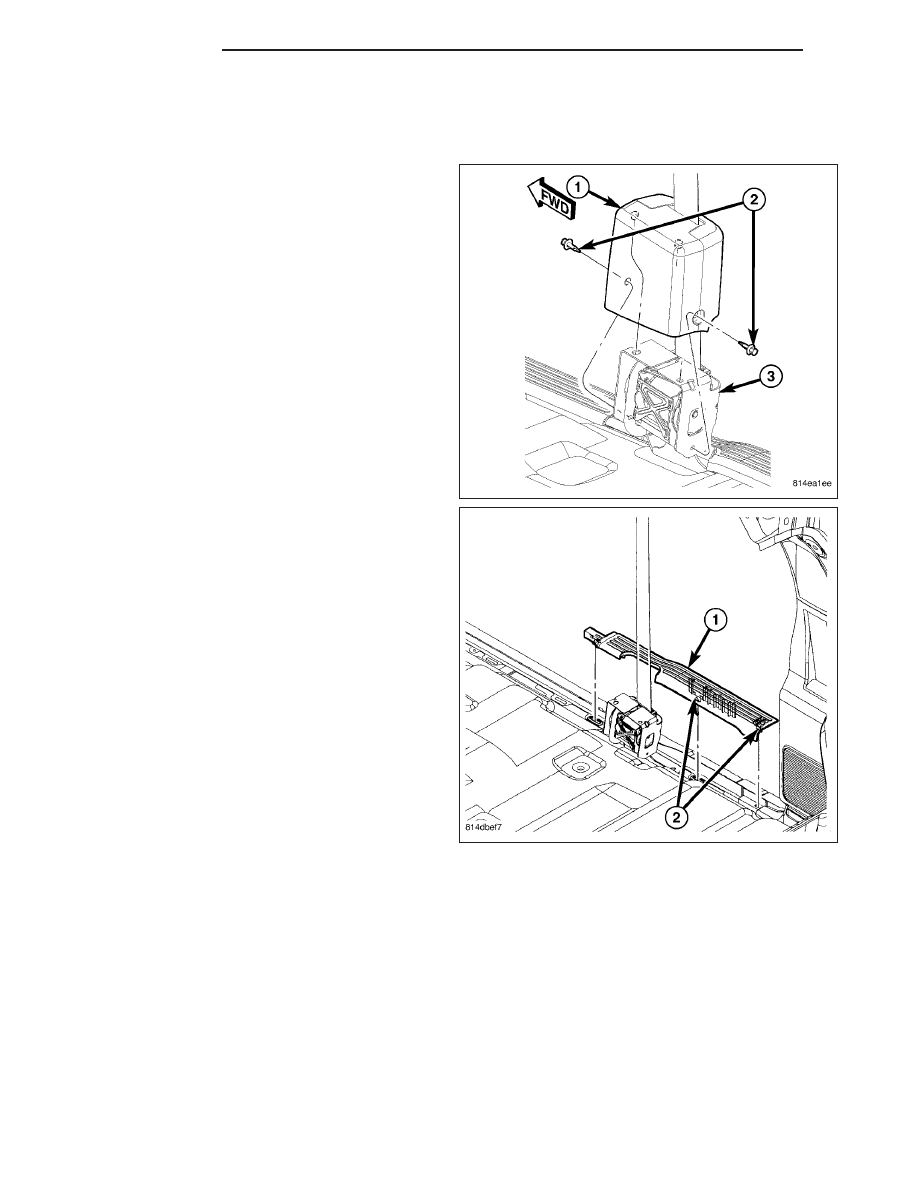

3. Remove the outer front seat belt retractor cover,

(Refer to 23 - BODY/INTERIOR/COVER-OUTER
FRONT SEAT BELT RETRACTOR - REMOVAL).

4. Remove the rear door sill scuff plate, (Refer to 23 -

BODY/INTERIOR/PLATE-DOOR

SCUFF

-

REMOVAL).

23 - 238

INTERIOR

ND

5.

CAUTION: Keep the inner bottom end of the upper
C-pillar trim panel away from the cab back trim
panel when removing the upper C-pillar trim panel
to prevent scratching the back trim panel.Remove
the upper C-pillar trim panel, refer to (Refer to 23 -
BODY/INTERIOR/PANEL-C PILLAR UPPER TRIM -
REMOVAL).

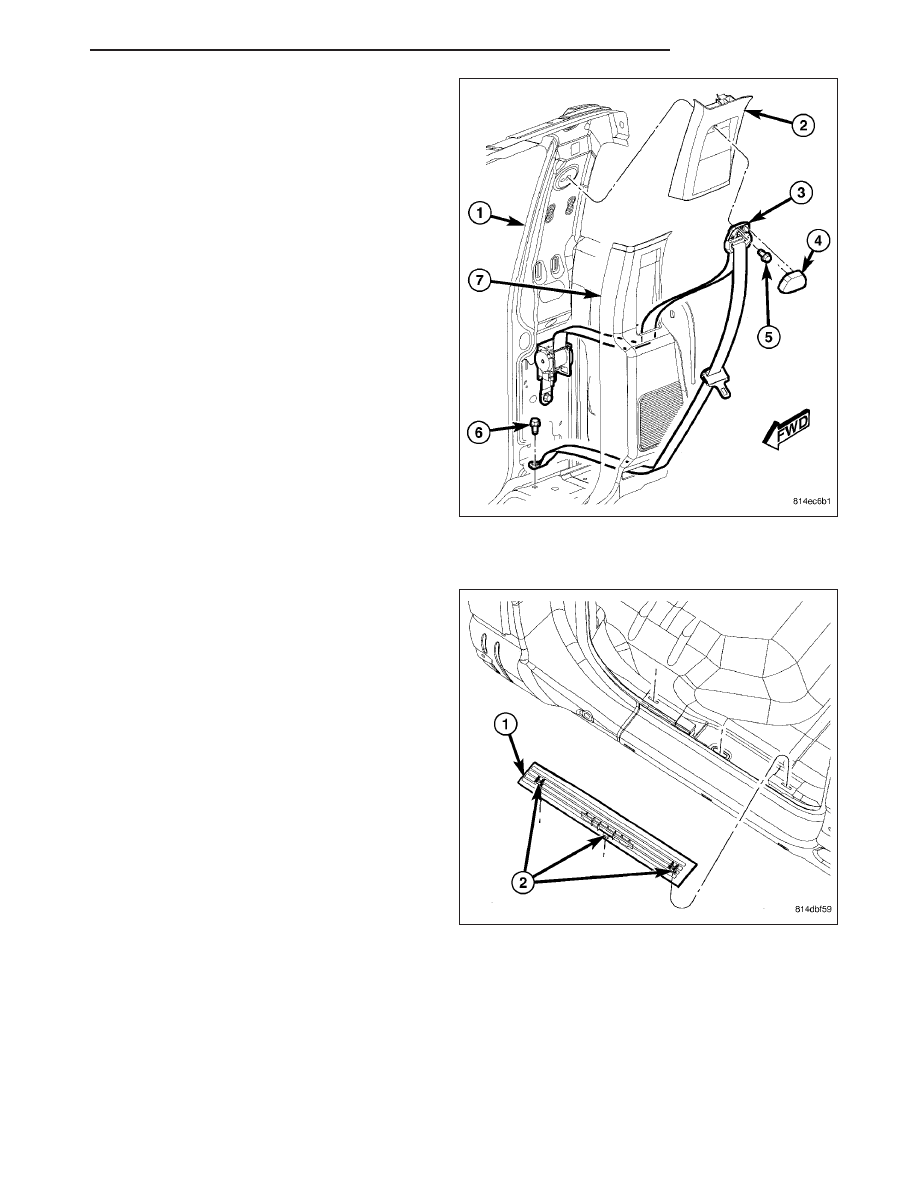

6. Using a trim stick C-4755 or equivalent, disengage

the retaining tabs that secure the lower C-pillar trim
panel (7) to the C-pillar (1).

7. Remove the screw (6) that secures the lower

anchor to the floor panel near the base of the C-pil-
lar.

8. Remove the seat belt (3) from the lower C-pillar

trim panel through the slots provided and remove
the trim panel.

Quad Cab

1. Remove the rear door sill scuff plate, (Refer to 23 -

BODY/INTERIOR/PLATE-DOOR

SCUFF

-

REMOVAL).

2. Remove the rear seat, (Refer to 23 - BODY/SEATS/SEAT-SECOND ROW - REMOVAL).

ND

INTERIOR

23 - 239
