SHIELD-SPLASH

REMOVAL

1. Remove the screws and remove the shields.

INSTALLATION

1. Install the shields and install the screws.

23 - 136

EXTERIOR

ND

HOOD

TABLE OF CONTENTS

page

page

HINGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 138

HOOD

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 139

ADJUSTMENTS

. . . . . . . . . . . . . . . . . . . . . . . 139

LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 141

ADJUSTMENTS

. . . . . . . . . . . . . . . . . . . . . . . 141

RELEASE-HOOD LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 143

STRIKER-HOOD LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 144

SUPPORT CYLINDER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 146

HINGE

REMOVAL

NOTE: It is not necessary to remove the hood to
replace one or both hinges. The hinges can be
replaced one at a time.

1. Open hood and support the side that requires

hinge replacement.

2. Mark all bolt and hinge attachment locations using

a grease pencil or equivalent, to provide reference
marks for installation.

3. Remove support cylinder from the upper hinge (1)

(Refer to 23 - BODY/HOOD/SUPPORT CYLINDER
- REMOVAL).

4. Remove the nuts (2) attaching the hinge (1) to the

hood.

ND

HOOD

23 - 137

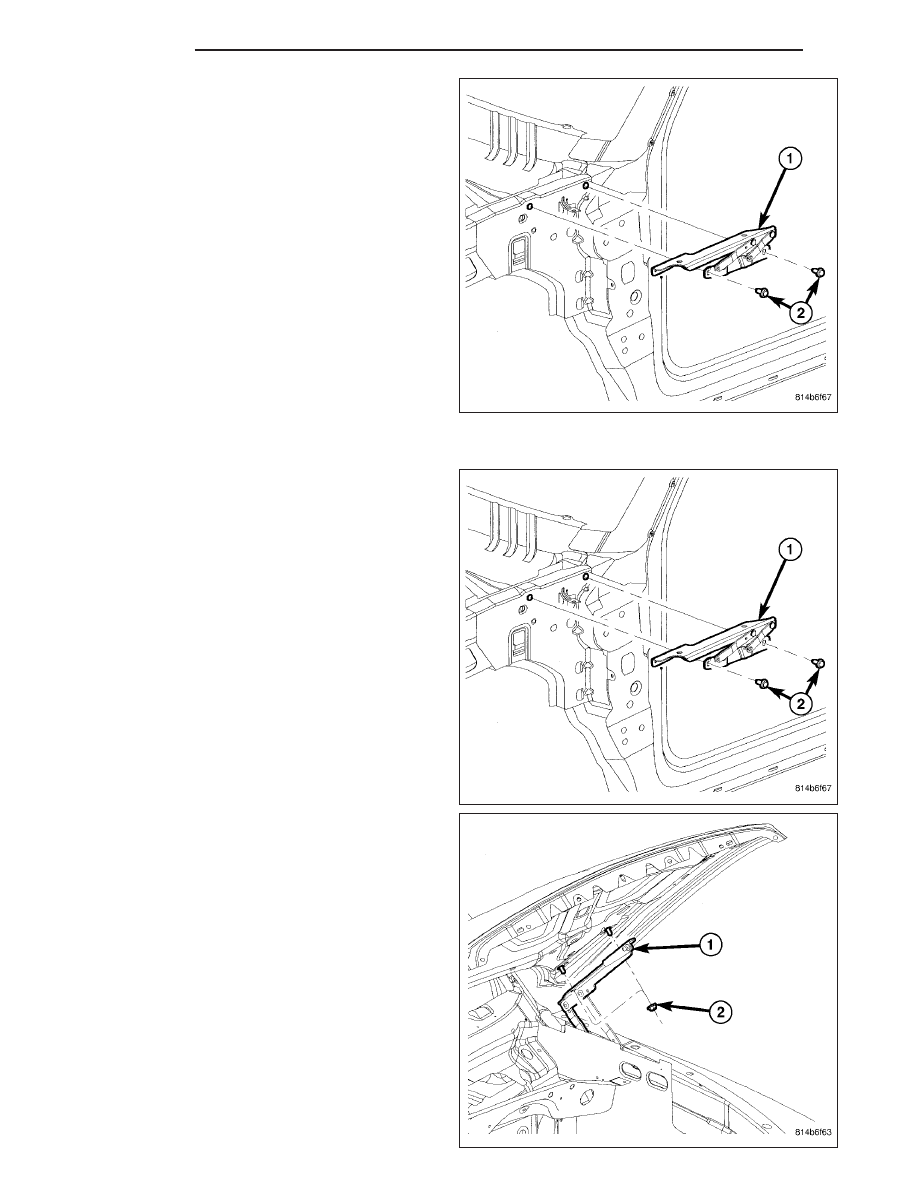

5. From inside the engine compartment, remove the

two hinge bolts (2).

6. Slide the hinge (2) forward and remove from the

fender rail.

INSTALLATION

1. Install the hinge (1), slide back into position on the

fender rail and align all marks.

2. From inside the engine compartment, install the

two hinge bolts (2).

3. Tighten the rear bolt to 20 N·m (15 ft. lbs.)

4. Tighten the front bolt to 20 N·m (15 ft. lbs.)

5. Install the nuts (2) attaching the hinge (1) to the

hood and tighten the nuts to 23 N·m (17 ft. lbs.)

6. Install support cylinder (Refer to 23 - BODY/HOOD/

SUPPORT CYLINDER - INSTALLATION).

7. Check hood fit and adjust if required. (Refer to 23 -

BODY/BODY STRUCTURE/GAP AND FLUSH -
SPECIFICATIONS)

23 - 138

HOOD

ND

HOOD

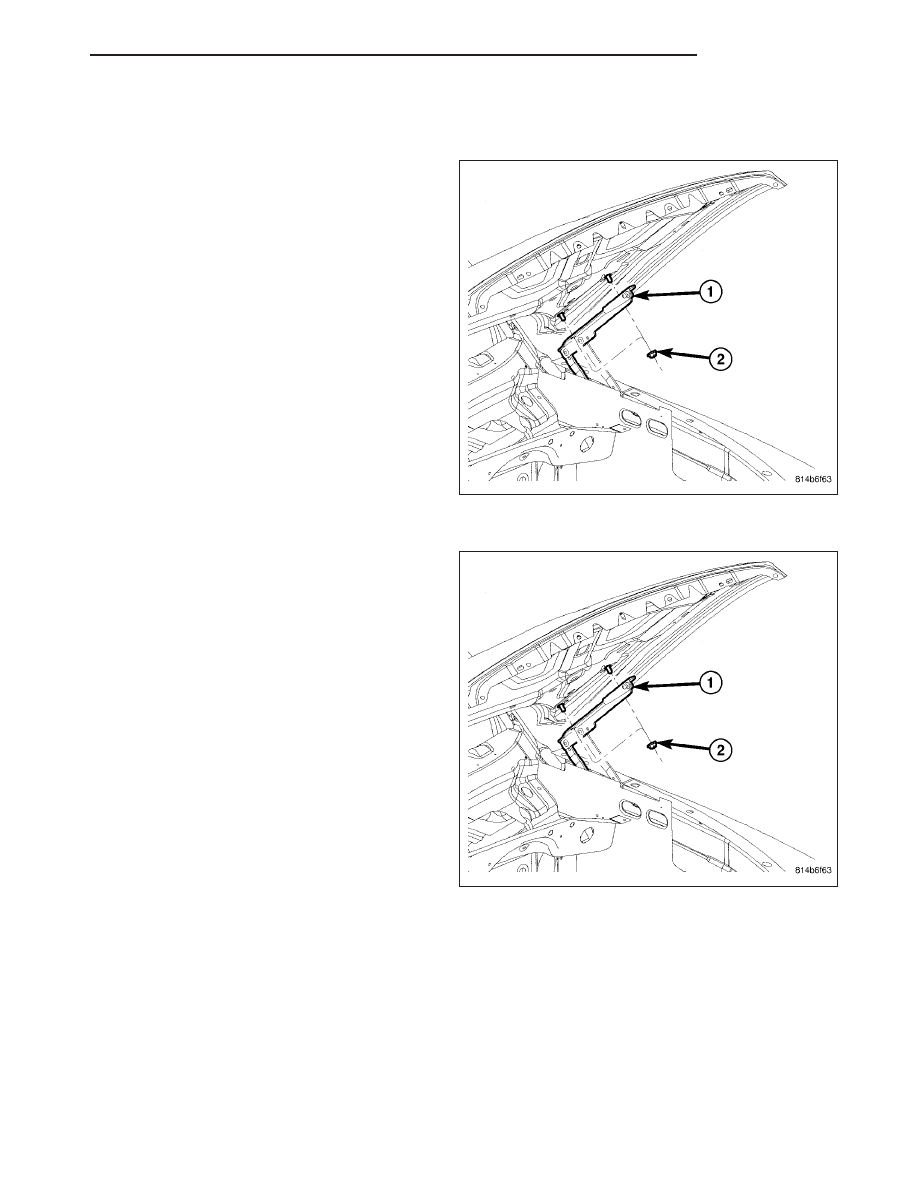

REMOVAL

1. Open and support hood. Disconnect the washer

hoses.

2. Mark all nut and hinge attachment locations using

a grease pencil or equivalent, to provide reference
marks for installation.

3. Remove support cylinders (Refer to 23 - BODY/

HOOD/SUPPORT CYLINDER - REMOVAL).

4. Remove the top nuts (2) attaching hood to hinge

and loosen the bottom nuts (2) until they can be
removed by hand.

5. Remove the bottom nuts (2) and separate the hood

(1) from the vehicle.

INSTALLATION

1. Position the hood (1) onto the hinges.

2. Align all marks and install the nuts(2).

3. Tighten the nuts too 23 N·m (17 ft. lbs.).

4. Install support cylinder (Refer to 23 - BODY/HOOD/

SUPPORT CYLINDER - INSTALLATION).

5. Connect the washer hoses.

6. Close hood and adjust as necessary. (Refer to 23 -

BODY/HOOD/HOOD - ADJUSTMENTS)

ADJUSTMENTS

NOTE: For gap and flush specifications, (Refer to 23 - BODY/BODY STRUCTURE/GAP AND FLUSH - SPEC-
IFICATIONS).

1. If hood is low in relation to cowl panel, loosen the hood to hinge nuts and insert shims between hinge and hood.

2. Adjust hood bumpers in or out to adjust hood-to-fender height alignment.

3. Loosen the hood latch screws.

4. Close the hood and check the fore/aft position of the hood.

5. Loosen the hood to hinge nuts to adjust the fore/aft position.

6. Once the fore/aft position of the hood is correct, tighten the hood to hinge nuts to 23 N·m (17 ft. lbs.).

ND

HOOD

23 - 139
