Dodge Dakota (ND). Manual - part 75

C1009–BRAKE FLUID LEVEL LOW (EBC125) (CONTINUED)

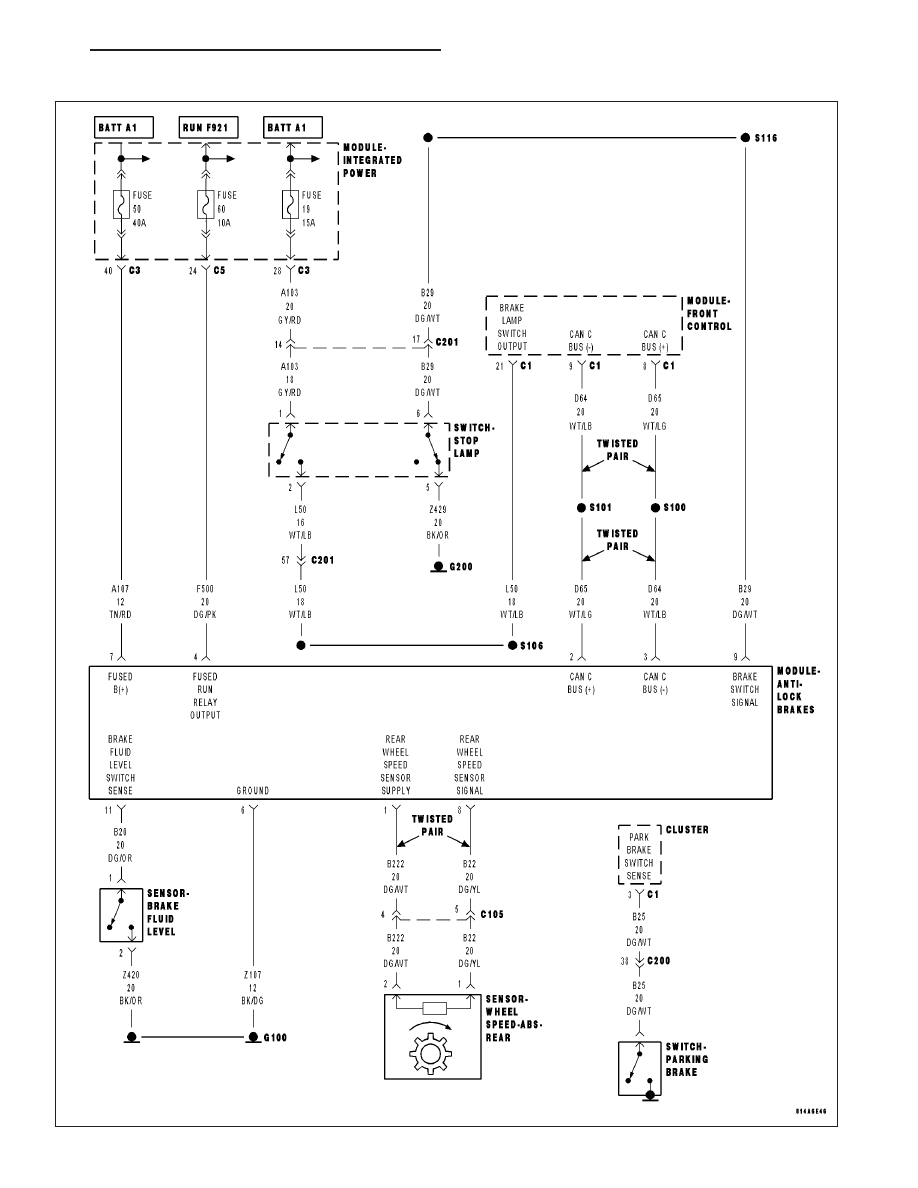

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on and no system under voltage DTC present.

•

Set Condition:
This DTC will set if the brake fluid level switch indicates low brake fluid for 1 second.

Possible Causes

INTERMITTENT BRAKE FLUID LEVEL LOW DTC

BRAKE FLUID LEVEL LOW

(B20) BRAKE FLUID LEVEL SWITCH SENSE CIRCUIT SHORT TO GROUND

(Z420) GROUND CIRCUIT OPEN OR HIGH RESISTANCE

BRAKE FLUID LEVEL SENSOR

ANTI-LOCK BRAKE MODULE

Diagnostic Test

1.

DTC CONDITION IS PRESENT

Release the Parking Brake.

Turn the ignition off.

Turn the ignition on.

Monitor the Instrument Cluster.

Does the red Brake Warning Indicator stay on?

Yes

>> Go To 2

No

>> Go To 6

2.

BRAKE FLUID LEVEL LOW

Turn the ignition off.

Inspect the Brake Fluid Level in accordance with the Service Information.

Is the Brake Fluid Level Low?

Yes

>> Inspect the system and repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 3

5 - 70

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

C1009–BRAKE FLUID LEVEL LOW (EBC125) (CONTINUED)

3.

(B20) BRAKE FLUID LEVEL SWITCH SENSE CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Brake Fluid Level Sensor harness connector.

Disconnect the Anti-lock Brake Module harness connector.

NOTE: Check connector - Clean/repair as necessary.

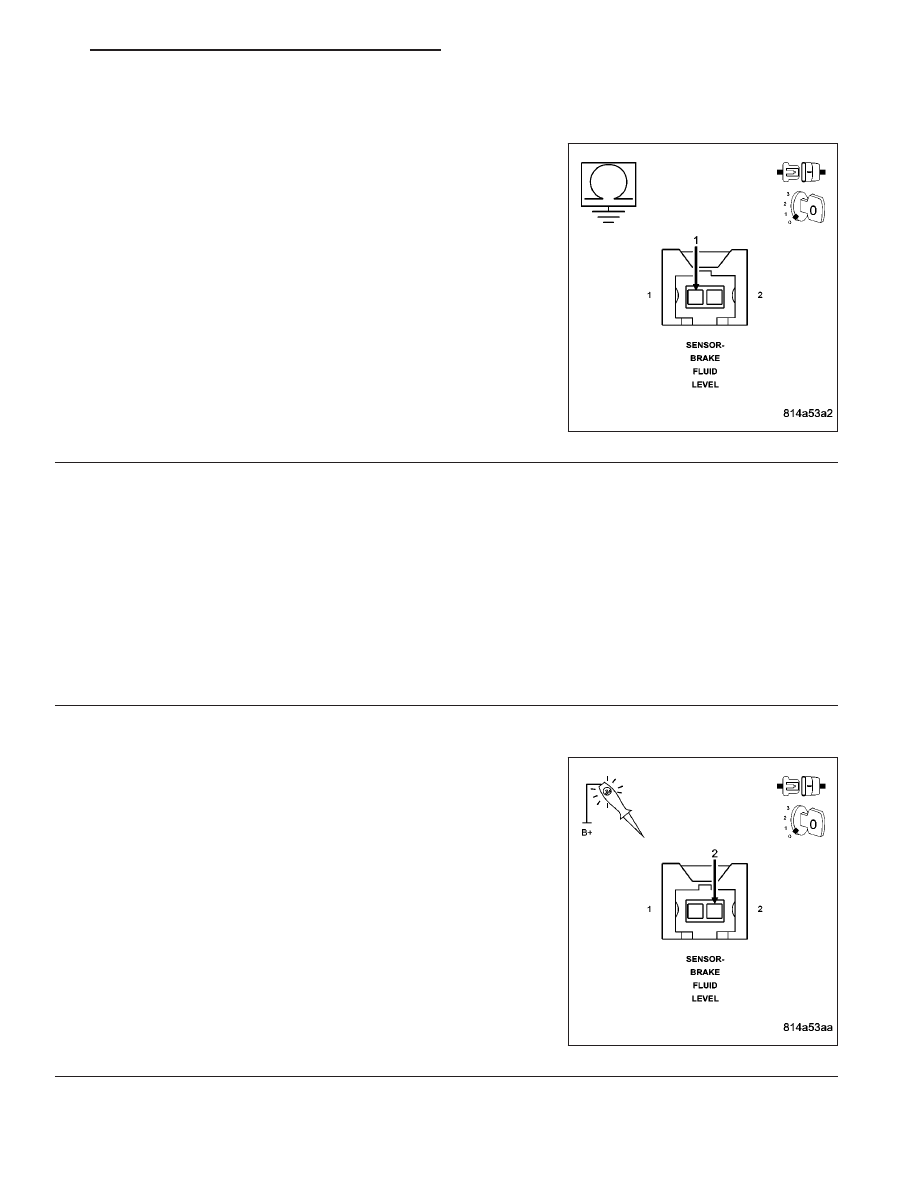

Measure the resistance between ground and the (B20) Brake Fluid
Level Switch Sense circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (B20) Brake Fluid Level Switch Sense circuit

for a short to ground.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 4

4.

BRAKE FLUID LEVEL SENSOR

NOTE: Determine if the Brake Fluid Level Sensor is stuck in the down position. Repair as necessary.
Measure the resistance of the Brake Fluid Level Sensor at the sensor terminals.

NOTE: Resistance should be approximately 10,000 ohms with the reservoir full.

Is the resistance between 9,500 and 10,500 ohms?

Yes

>> Go To 5

No

>> Replace the Brake Fluid Level Switch in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

5.

(Z420) GROUND CIRCUIT OPEN OR HIGH RESISTANCE

Using a 12–volt test light connected to 12 volts, check the (Z420)
Ground circuit.

NOTE: The test light should be illuminated and bright. Compare
the brightness to that of a direct connection to the battery.

Is the test light illuminated and bright?

Yes

>> Replace the Anti-lock Brake Module in accordance with

the Service Information. Refer to the symptom *Replacing
the Anti-lock Brake Module for additional information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Repair the (B20) Brake Fluid Level Switch ground circuit

for an open circuit or high resistance.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

ND

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 71

C1009–BRAKE FLUID LEVEL LOW (EBC125) (CONTINUED)

6.

WIRING HARNESS INSPECTION

Turn the ignition off.

Visually inspect the related wiring harness. Look for any chafed, pierced, pinched, or partially broken wires.

Visually inspect the related wire harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Test Complete.

5 - 72

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

C102B-REAR WHEEL SPEED SENSOR CIRCUIT (EBC125)
