PEDAL

REMOVAL

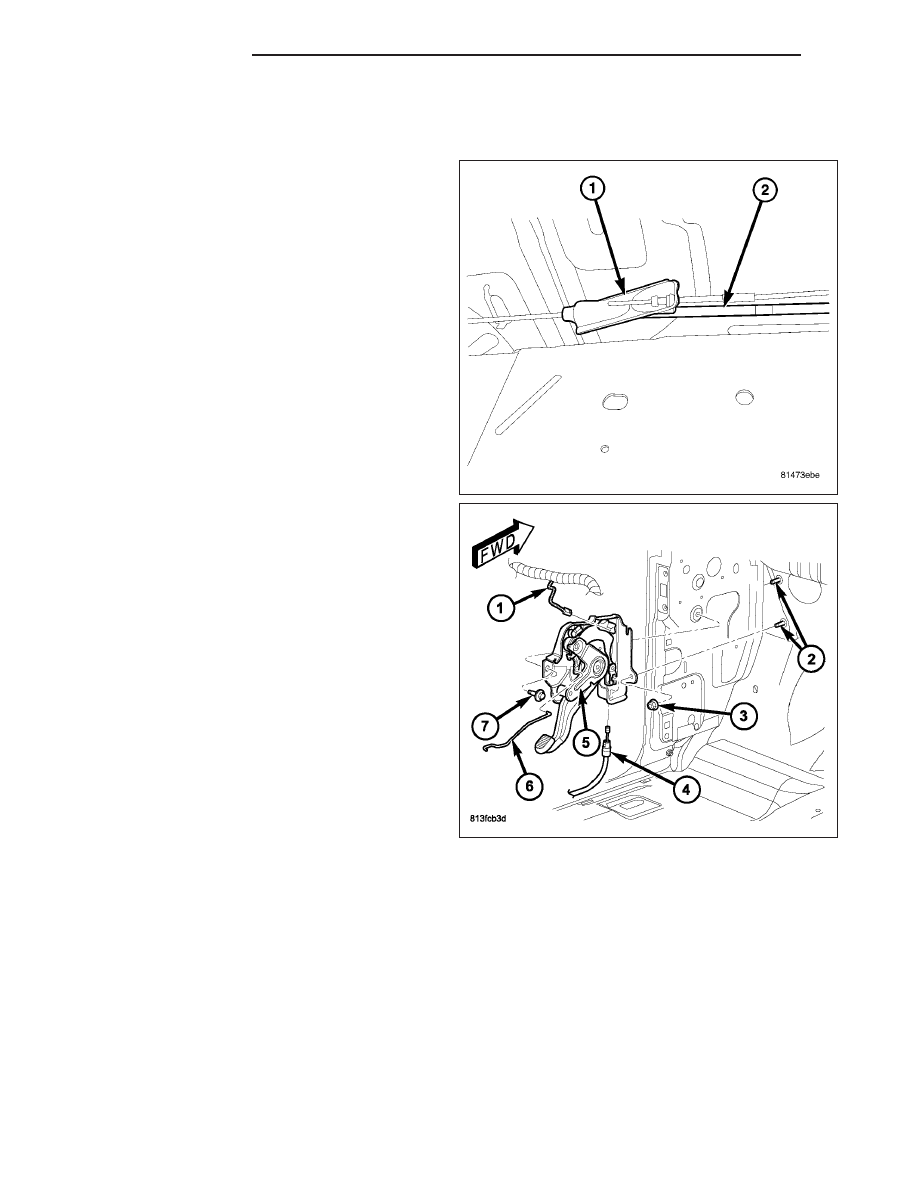

1. Release the parking brake.

2. Raise the vehicle.

3. Loosen the cable tensioner nut at the equalizer (1)

to create slack in the front cable (2).

4. Lower the vehicle.

5. Disconnect the brake lamp wire from the switch (1)

on the pedal assembly (5).

5 - 62

BRAKES - BASE

ND

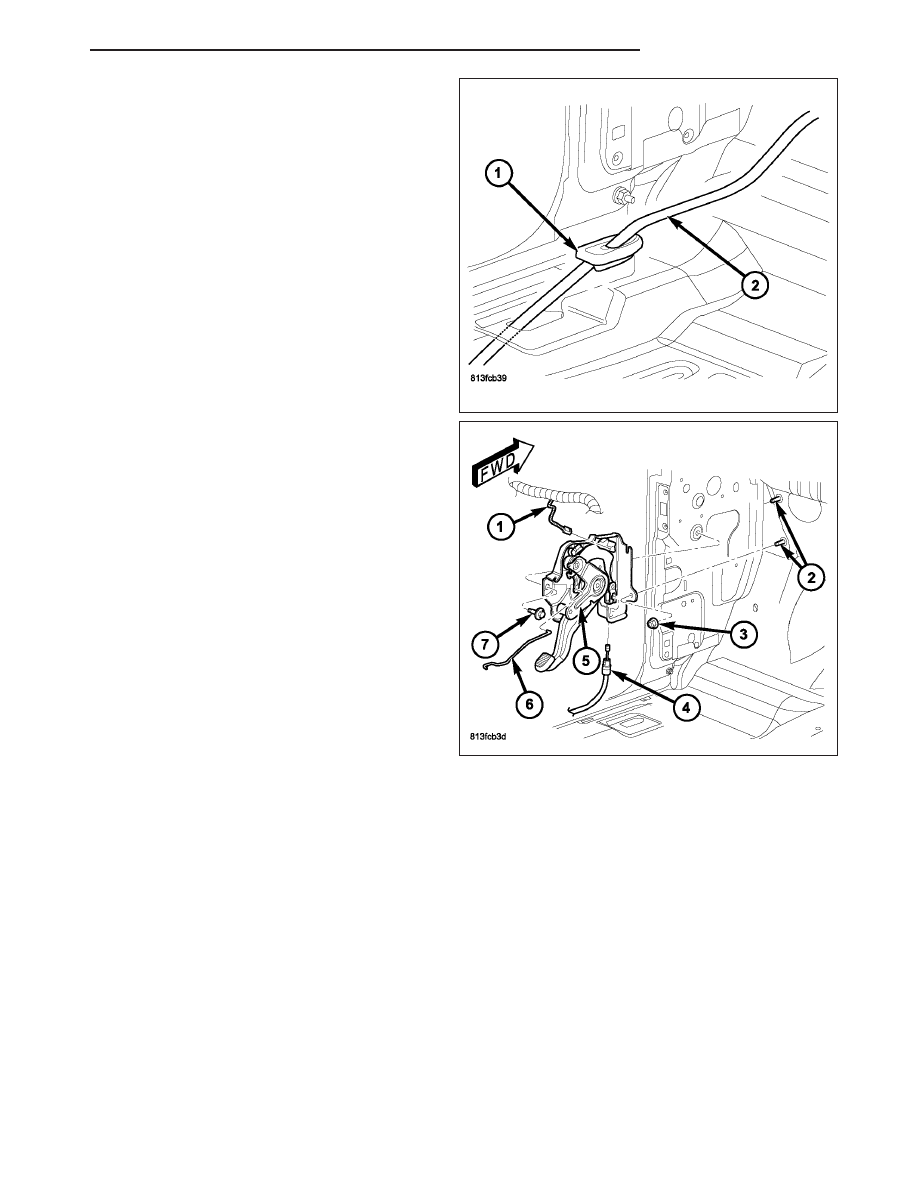

6. Roll the carpet back, loosen the front cable grom-

met (1) from the floor pan and the cable retainer.

7. Disengage the release rod (6) from the arm on the

pedal assembly (5)

8. Remove the bolt (7) & nuts (3) from the pedal

assembly (5) and remove the assembly.

9. Disconnect the park brake cable (4) from the pedal assembly (5).

ND

BRAKES - BASE

5 - 63

INSTALLATION

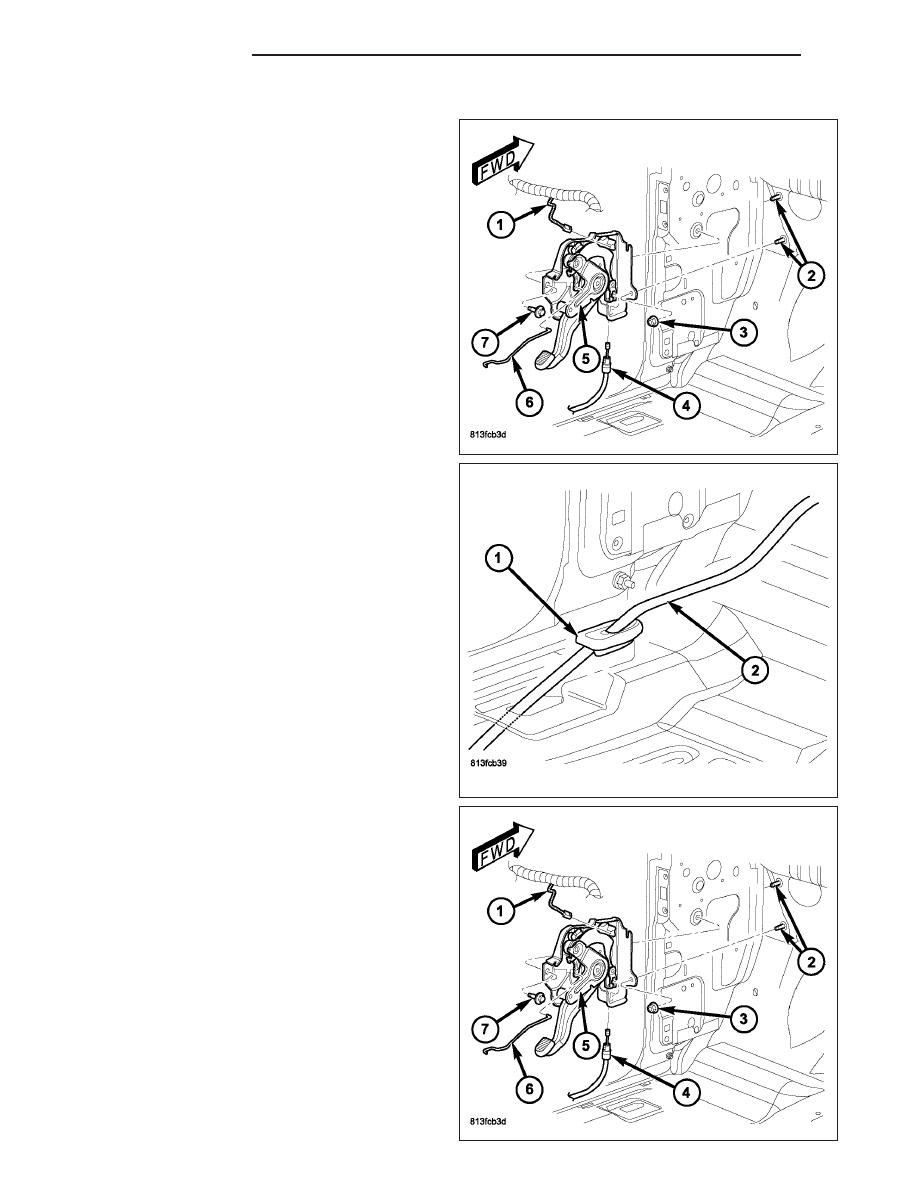

1. Connect the front cable (4) to the arm on the pedal

assembly (5).

2. Position the replacement pedal assembly (5) on the

dash and cowl.

3. Install the bolt (7)& nuts (3) and tighten to 14 N·m

(125 in. lbs.).

4. Tighten the front cable grommet (1) to the floor pan

and the cable retainer, roll the carpet back.

5. Connect the wires (1) to the brake lamp switch.

6. Install the park brake release rod (6).

5 - 64

BRAKES - BASE

ND

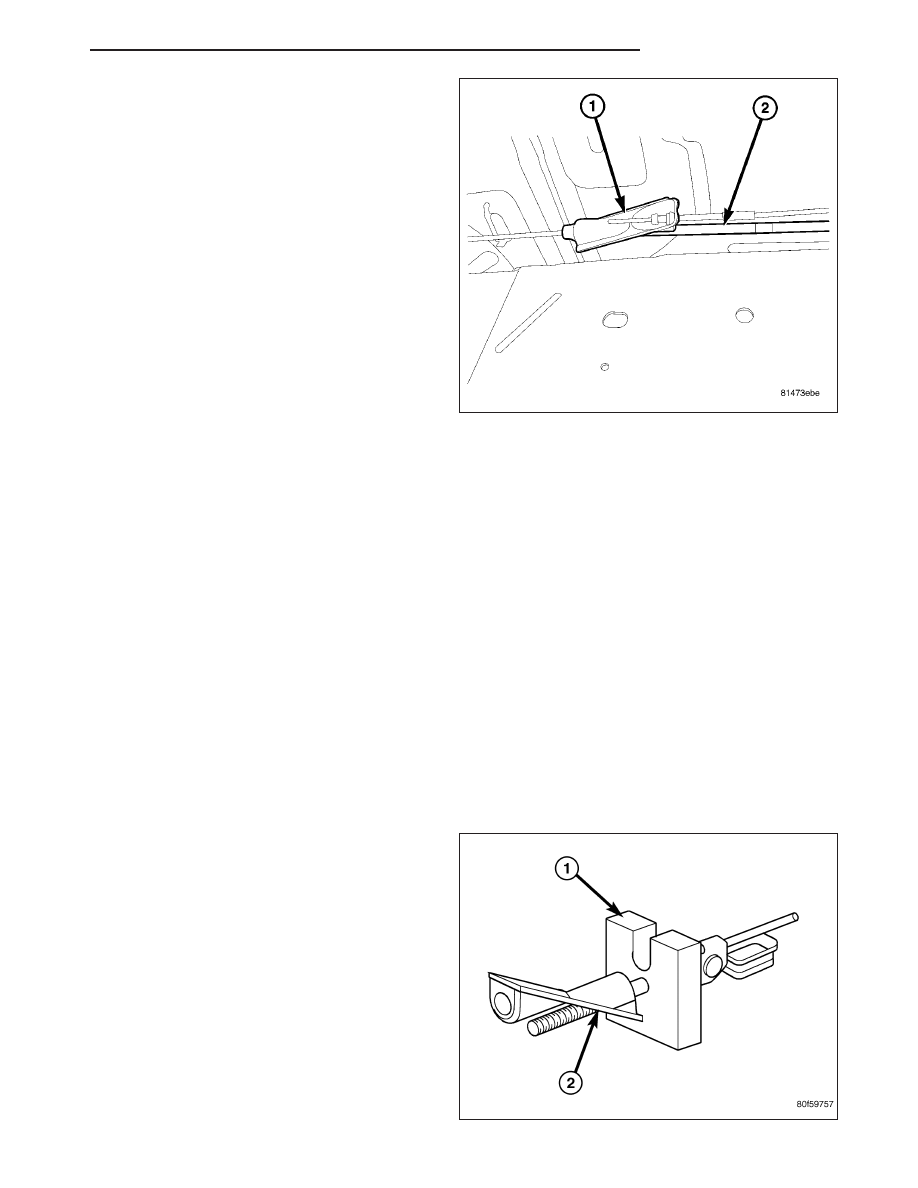

7. Raise the vehicle.

8. Adjust the parking brake cable tensioner (1) (Refer

to 5 - BRAKES/PARKING BRAKE/CABLE TEN-
SIONER - ADJUSTMENTS).

CABLE TENSIONER

ADJUSTMENTS - PARK BRAKE CABLE TENSIONER

NOTE: Tensioner adjustment is only necessary when the tensioner, or a cable has been replaced or dis-
connected for service. When adjustment is necessary, perform adjustment only as described in the follow-
ing procedure. This is necessary to avoid faulty park brake operation.

1. Raise vehicle.

2. Back off cable tensioner adjusting nut at equalizer to create slack in cables.

3. Remove rear wheel/tire assemblies. Then remove brake drums.

4. Verify brakes are in good condition and operating properly.

5. Verify park brake cables operate freely and are not binding, or seized.

6. Check rear brake shoe adjustment with standard brake gauge.

7. Install drums and verify that drums rotate freely without drag.

8. Reinstall wheel/tire assemblies after brake shoe adjustment is complete.

9. Lower vehicle enough for access to park brake foot pedal. Then fully apply park brakes.

NOTE: Leave park brakes applied until adjustment is complete.

10. Raise vehicle again.

11. Mark tensioner rod 6.35 mm (1/4 in.) from edge of

tensioner bracket (1).

12. Tighten adjusting nut (2) at equalizer until mark on

tensioner rod moves into alignment with tensioner
bracket.

CAUTION: Do not loosen, or tighten the tensioner
adjusting nut for any reason after completing
adjustment.

13. Lower vehicle until rear wheels are 15-20 cm (6-8

in.) off shop floor.

14. Release park brake foot pedal and verify that rear

wheels rotate freely without drag. Then lower
vehicle.
