Dodge Dakota (ND). Manual - part 74

BRAKES - ABS ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

ABS ELECTRICAL DIAGNOSTICS (EBC125)

DIAGNOSIS AND TESTING

*ABS VERIFICATION TEST — VER 1

(EBC125) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

C1009–BRAKE FLUID LEVEL LOW

(EBC125) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

C102B-REAR WHEEL SPEED SENSOR

CIRCUIT (EBC125) . . . . . . . . . . . . . . . . . . . . . 73

C1032-REAR WHEEL SPEED SENSOR

SIGNAL ERRATIC PERFORMANCE
(EBC125) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

C1078–TIRE REVOLUTIONS RANGE

PERFORMANCE (EBC125) . . . . . . . . . . . . . . 89

C1079-TONE WHEEL TEETH COUNT

RANGE PERFORMANCE (EBC125) . . . . . . . . 91

C107C–BRAKE PEDAL SWITCH 1/2 STUCK

(EBC125) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

C1239-EMISSION ROLLS TEST ACTIVE

(EBC125) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

C123B-EXCESSIVE DUMP FAULT (EBC125)

. 98

C2100-BATTERY VOLTAGE LOW (EBC125)

. 100

C2101-BATTERY VOLTAGE HIGH (EBC125)

. 103

C2200-ANTI-LOCK BRAKE MODULE

INTERNAL (EBC125) . . . . . . . . . . . . . . . . . . 104

C2202-ORIGINAL VIN MISMATCH / MISSING

(EBC125) . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

C2206-VEHICLE CONFIGURATION

MISMATCH (EBC125) . . . . . . . . . . . . . . . . . . 107

U0002–CAN C BUS OFF PERFORMANCE

(EBC125) . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

U0100–LOST COMMUNICATION WITH

FRONT CONTROL MODULE (EBC125) . . . . 112

U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE (EBC125) . . . . 113

U1003–ESP CAN C BUS PERFORMANCE

(EBC125) . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

U1004–CAN C BUS TRANSMIT

PERFORMANCE (EBC125) . . . . . . . . . . . . . . 118

*ABS WARNING INDICATOR (EBC125)

. . . . 122

*REPLACING THE ANTILOCK BRAKE

MODULE (EBC125) . . . . . . . . . . . . . . . . . . . 123

*VEHICLE SPEED SIGNAL OUTPUT

(EBC125) . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

ABS ELECTRICAL DIAGNOSTICS (340)

DIAGNOSIS AND TESTING

*ABS VERIFICATION TEST — VER 1 (340)

. 126

C1008–BRAKE FLUID LEVEL INPUT

CIRCUIT HIGH (340) . . . . . . . . . . . . . . . . . . 127

C1009–BRAKE FLUID LEVEL LOW (340)

. . . 131

C100A-LEFT FRONT WHEEL SPEED

SENSOR CIRCUIT (340) . . . . . . . . . . . . . . . 135

C1011-LEFT FRONT WHEEL SPEED

SENSOR SIGNAL ERRATIC
PERFORMANCE (340) . . . . . . . . . . . . . . . . . 142

C1014-LEFT FRONT WHEEL SPEED

COMPARATIVE PERFORMANCE (340) . . . . 149

C1015-RIGHT FRONT WHEEL SPEED

SENSOR CIRCUIT (340) . . . . . . . . . . . . . . . 156

C101C-RIGHT FRONT WHEEL SPEED

SENSOR SIGNAL ERRATIC
PERFORMANCE (340) . . . . . . . . . . . . . . . . . 163

C101F-RIGHT FRONT WHEEL SPEED

COMPARATIVE PERFORMANCE (340) . . . . 170

C102B-REAR WHEEL SPEED SENSOR

CIRCUIT (340) . . . . . . . . . . . . . . . . . . . . . . . 177

C1032-REAR WHEEL SPEED SENSOR

SIGNAL ERRATIC PERFORMANCE (340) . . 185

C1035-REAR WHEEL SPEED

COMPARATIVE PERFORMANCE (340) . . . . 193

C1073–ABS MOTOR CONTROL CIRCUIT

(340) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

C1078–TIRE REVOLUTIONS RANGE

PERFORMANCE (340) . . . . . . . . . . . . . . . . . 204

C1079-TONE WHEEL TEETH COUNT

RANGE PERFORMANCE (340) . . . . . . . . . . 206

C1239-EMISSION ROLLS TEST ACTIVE

(340) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207

C2100-BATTERY VOLTAGE LOW (340)

. . . . 209

C2101-BATTERY VOLTAGE HIGH (340)

. . . . 212

C2200-ANTI-LOCK BRAKE MODULE

INTERNAL (340) . . . . . . . . . . . . . . . . . . . . . . 213

C2202-ORIGINAL VIN MISMATCH / MISSING

(340) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214

C2206-VEHICLE CONFIGURATION

MISMATCH (340) . . . . . . . . . . . . . . . . . . . . . 216

U0002–CAN C BUS OFF PERFORMANCE

(340) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217

U0100–LOST COMMUNICATION WITH

FRONT CONTROL MODULE (340) . . . . . . . . 221

U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE (340) . . . . . . . . 222

U1003–ESP CAN C BUS PERFORMANCE

(340) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223

U1004–CAN C BUS TRANSMIT

PERFORMANCE (340) . . . . . . . . . . . . . . . . . 227

*ABS WARNING INDICATOR (340)

. . . . . . . . 231

*REPLACING THE ANTILOCK BRAKE

MODULE (340) . . . . . . . . . . . . . . . . . . . . . . . 232

*VEHICLE SPEED SIGNAL OUTPUT (340)

. . 233

5 - 66

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

ABS ELECTRICAL DIAGNOSTICS (EBC125)

DIAGNOSIS AND TESTING

ND

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 67

*ABS VERIFICATION TEST — VER 1 (EBC125)

Diagnostic Test

1.

*ABS VERIFICATION TEST — VER 1

Turn the ignition off.

Connect all previously disconnected components and connectors.

Make sure all accessories are turned off and the battery is fully charged.

With the scan tool, clear DTCs in all modules.

Cycle the ignition off for 10 seconds, then on.

With the scan tool, select View DTCs in the ABS module.

If any DTCs have reset, perform the appropriate diagnostic procedure before continuing with this test.

If there are no DTCs present, road test the vehicle above 40 m.p.h. for at least two minutes.

CAUTION: Make sure braking capability is available before road testing the vehicle. During the test drive,
perform several anti-lock braking stops.
With the scan tool, select View DTCs in the Anti-Lock Brake Module.

Are there any DTCs present?

Yes

>> Perform the appropriate diagnostic procedure(s).

No

>> Test Complete

5 - 68

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

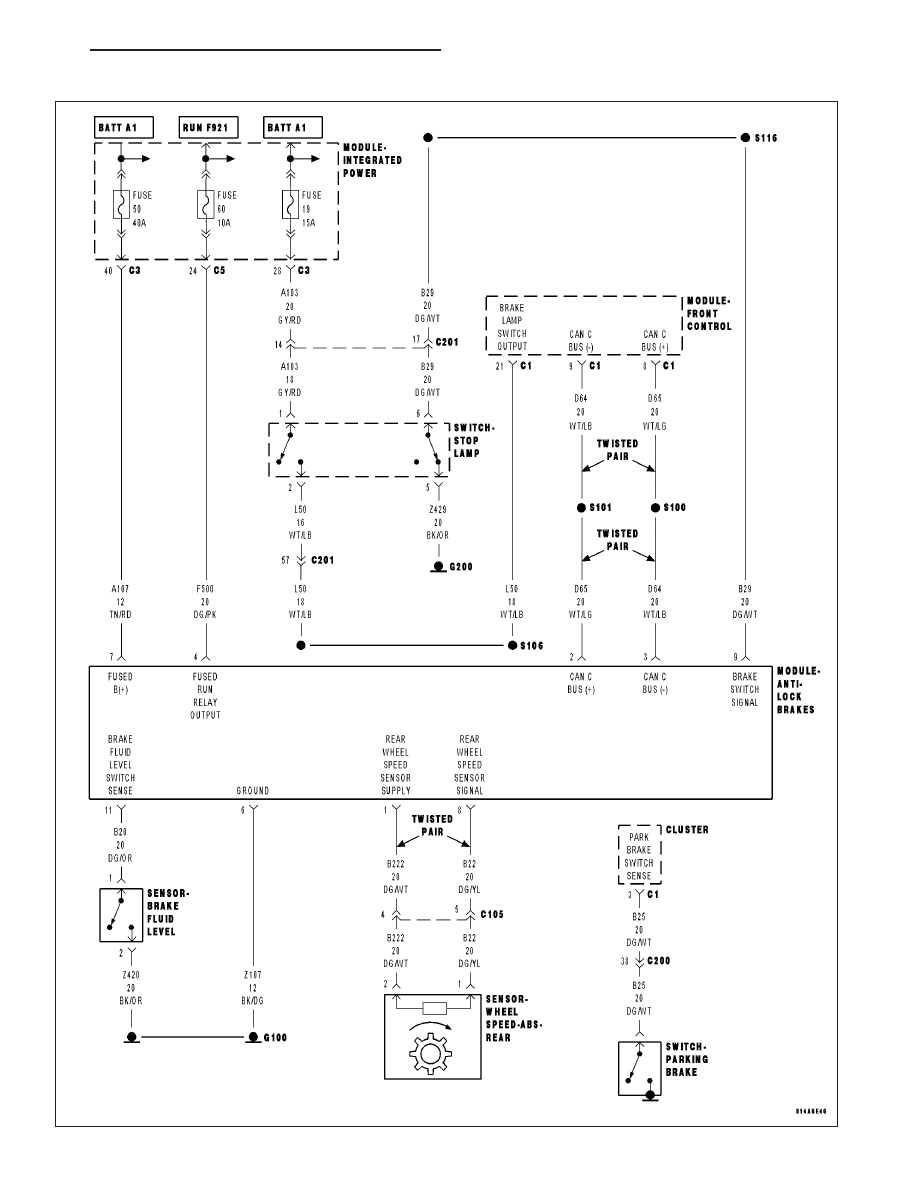

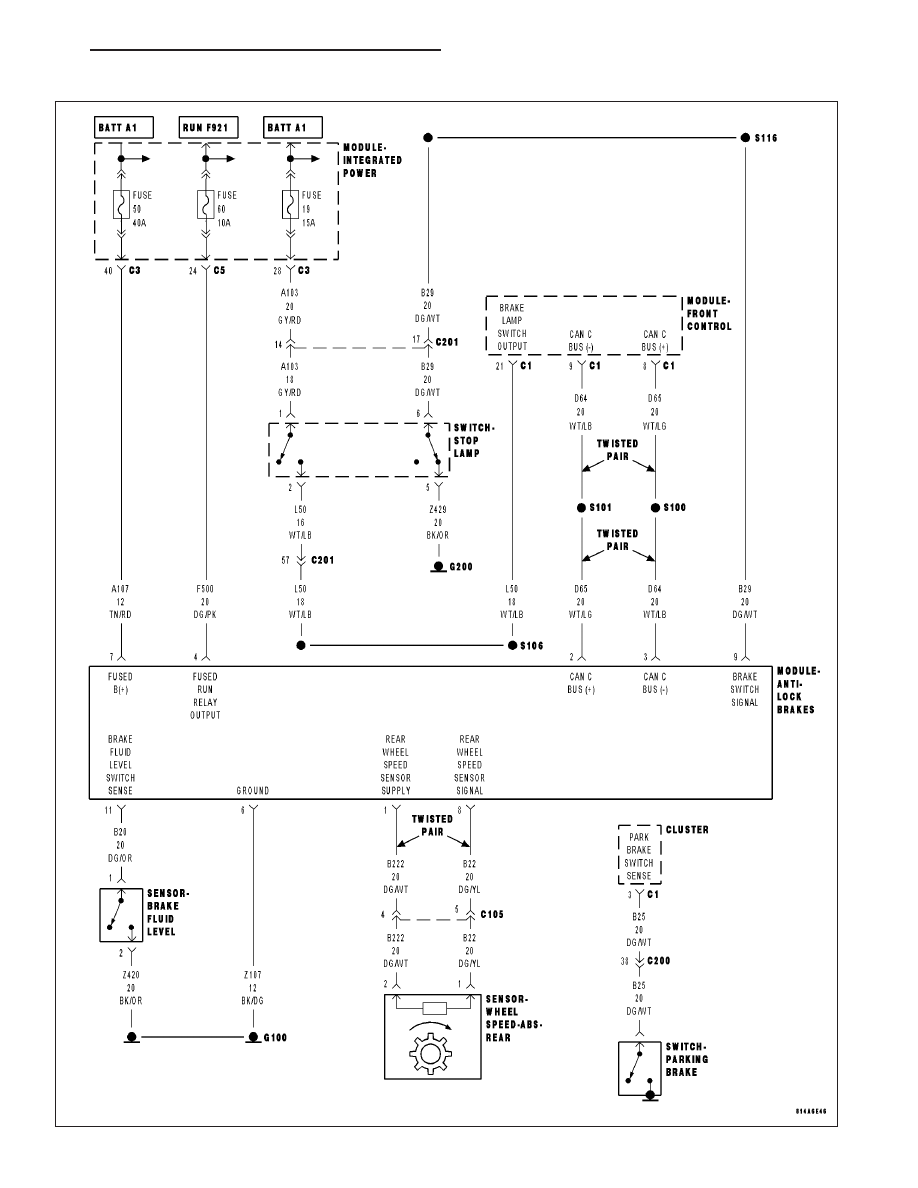

C1009–BRAKE FLUID LEVEL LOW (EBC125)

ND

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 69
