INSTALLATION

NOTE: Petroleum based grease should not be used on any of the rubber components of the caliper, Use
only a Non-Petroleum based grease, such as Dow Corning-807

T

grease.

NOTE: Clean slide pin bores thoroughly to remove
any old grease.

NOTE: Use grease packets included with kit or
Dow Corning-807

T

grease.

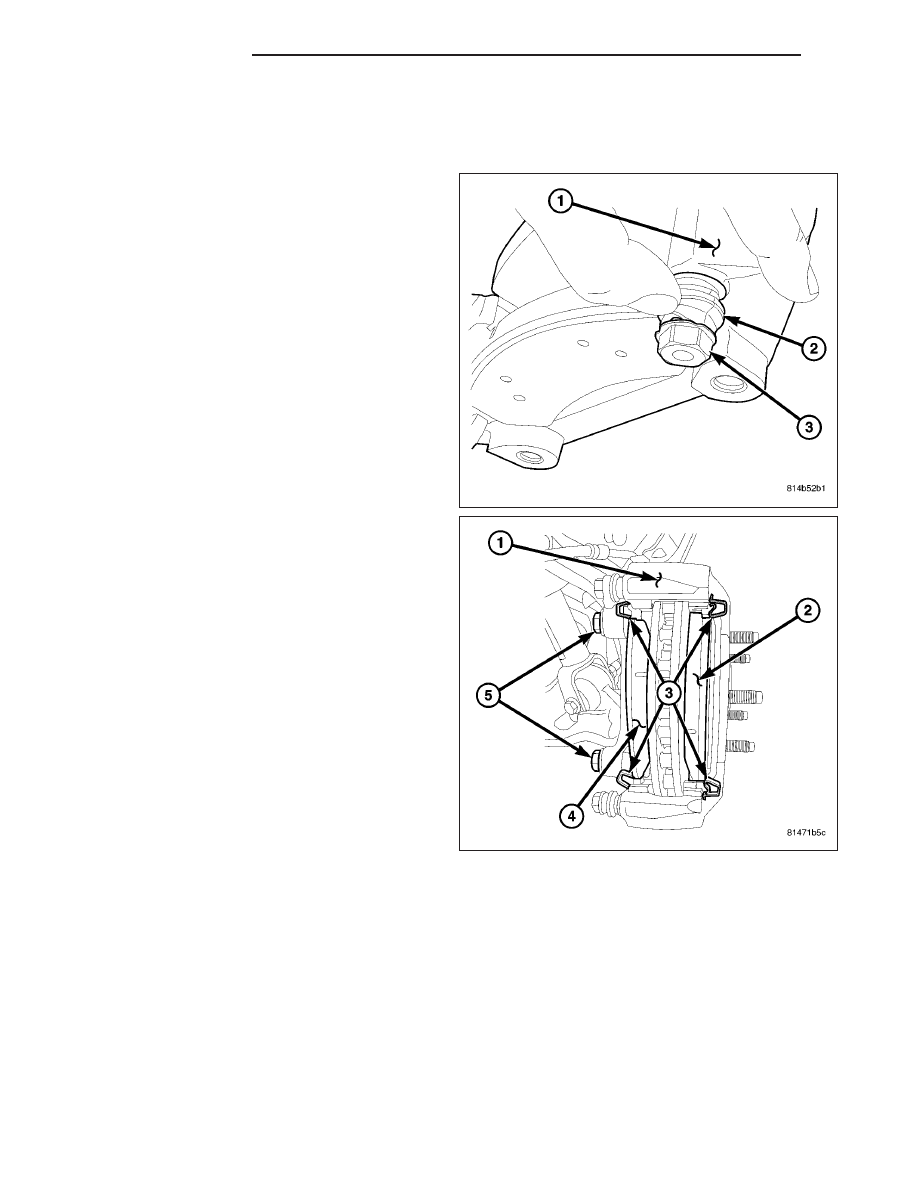

1. Thoroughly coat the new slide pins (3) on all work-

ing surfaces.

2. Install the boot (2) onto the slide pin (3) and then

insert into the adapter (1).

3. Push the pin (3) all the way into the adapter (1)

and carefully expel the trapped air by gently push-
ing on the boot (2) near the slide pin head (3).

4. Install the caliper adapter mounting bolts (5).

Tighten the mounting bolts to 176 N·m (130 ft.lbs).

5. Install the inboard (4) and outboard (2) pads.

(Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/
BRAKE PADS/SHOES - INSTALLATION).

5 - 34

BRAKES - BASE

ND

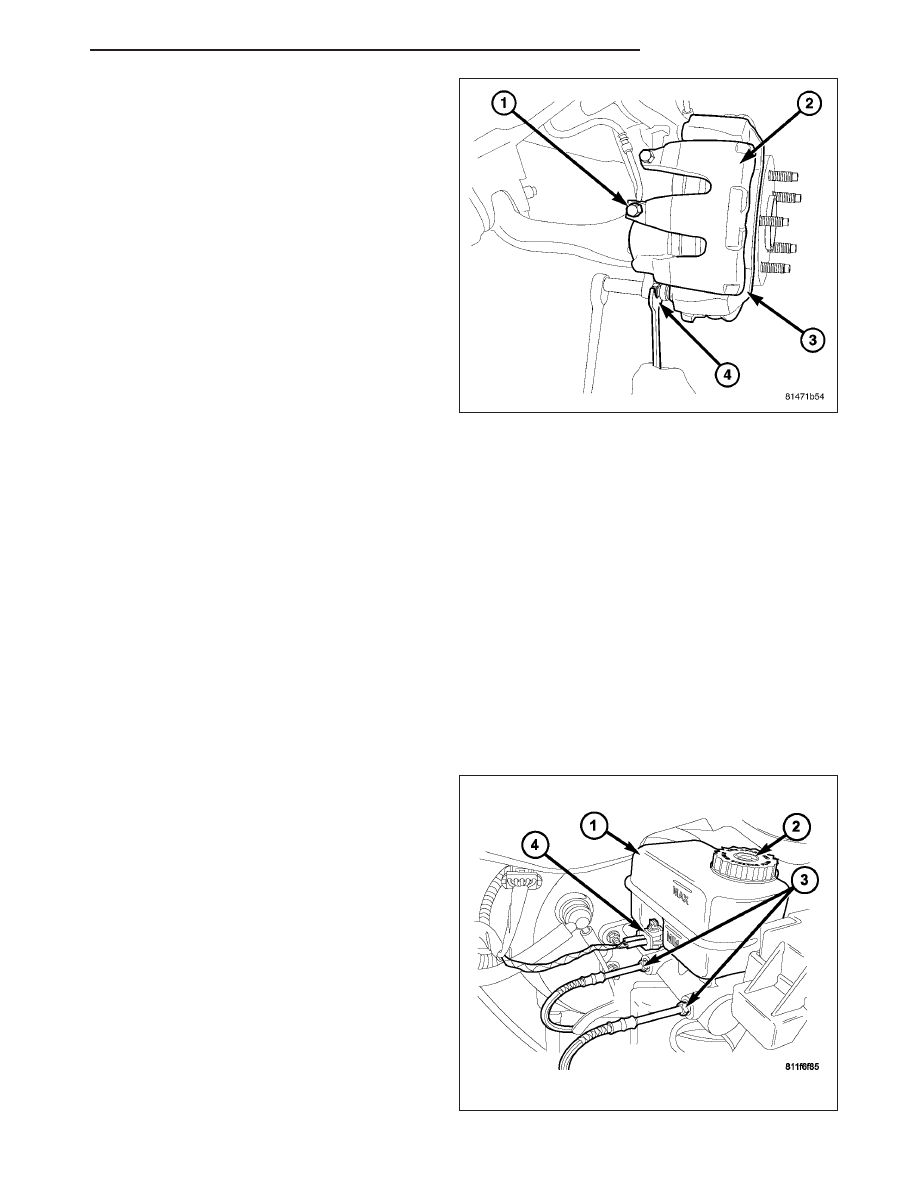

6. Install the caliper (2) and the caliper slide pin bolts

(4) (Refer to 5 - BRAKES/HYDRAULIC/MECHANI-
CAL/DISC BRAKE CALIPERS - INSTALLATION).

7. Install the tire and wheel assembly. (Refer to 22 -

TIRES/WHEELS/WHEELS

-

STANDARD

PROCEDURE).

FLUID

DIAGNOSIS AND TESTING

BRAKE FLUID CONTAMINATION

Indications of fluid contamination are swollen or deteriorated rubber parts.

Swollen rubber parts indicate the presence of petroleum in the brake fluid.

To test for contamination, put a small amount of drained brake fluid in clear glass jar. If fluid separates into layers,
there is mineral oil or other fluid contamination of the brake fluid.

If brake fluid is contaminated, drain and thoroughly flush system. Replace master cylinder, proportioning valve, cal-
iper seals, wheel cylinder seals, Antilock Brakes hydraulic unit and all hydraulic fluid hoses.

STANDARD PROCEDURE

BRAKE FLUID LEVEL

Always clean the master cylinder reservoir (1) and cap
(2) before checking fluid level. If not cleaned, dirt
could enter the fluid.

The fluid fill level is indicated on the side of the master
cylinder reservoir (1).

The correct fluid level is to the MAX indicator on the
side of the reservoir. If necessary, add fluid to the
proper level.

ND

BRAKES - BASE

5 - 35

SPECIFICATIONS

BRAKE FLUID

The brake fluid used in this vehicle must conform to DOT 3 specifications and SAE J1703 standards. No other type
of brake fluid is recommended or approved for usage in the vehicle brake system. Use only Mopar brake fluid or an
equivalent from a tightly sealed container.

CAUTION: Never use reclaimed brake fluid or fluid from an container which has been left open. An open
container of brake fluid will absorb moisture from the air and contaminate the fluid.

CAUTION: Never use any type of a petroleum-based fluid in the brake hydraulic system. Use of such type
fluids will result in seal damage of the vehicle brake hydraulic system causing a failure of the vehicle brake
system. Petroleum based fluids would be items such as engine oil, transmission fluid, power steering fluid,
etc.

FLUID RESERVOIR

REMOVAL

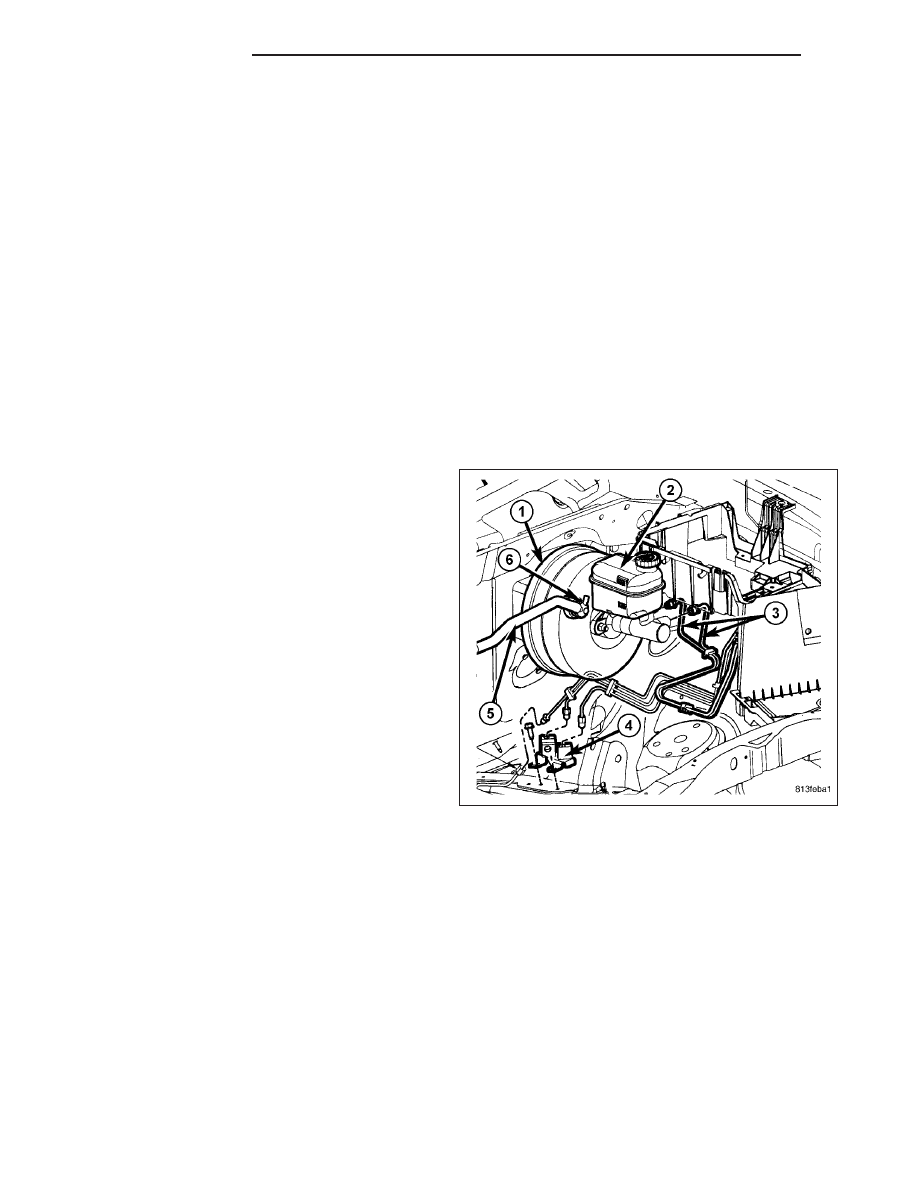

1. Install the prop rod on the brake pedal to keep

pressure on the brake system.

2. Remove the reservoir cap and siphon fluid into a

drain container.

3. Disconnect the electrical connector from the fluid

level switch in the reservoir (2).

4. Remove the reservoir mounting pin.

5. Remove the reservoir (2) from the master cylinder.

6. Remove old seals from the cylinder body.

INSTALLATION

CAUTION: Do not use any type of tool to install the seals. Tools may cut, or tear the seals creating a leak
problem after installation. Install the seals using finger pressure only.

1. Lubricate the new seals with clean brake fluid and Install new seals in cylinder body. Use finger pressure to

install and seat seals.

5 - 36

BRAKES - BASE

ND

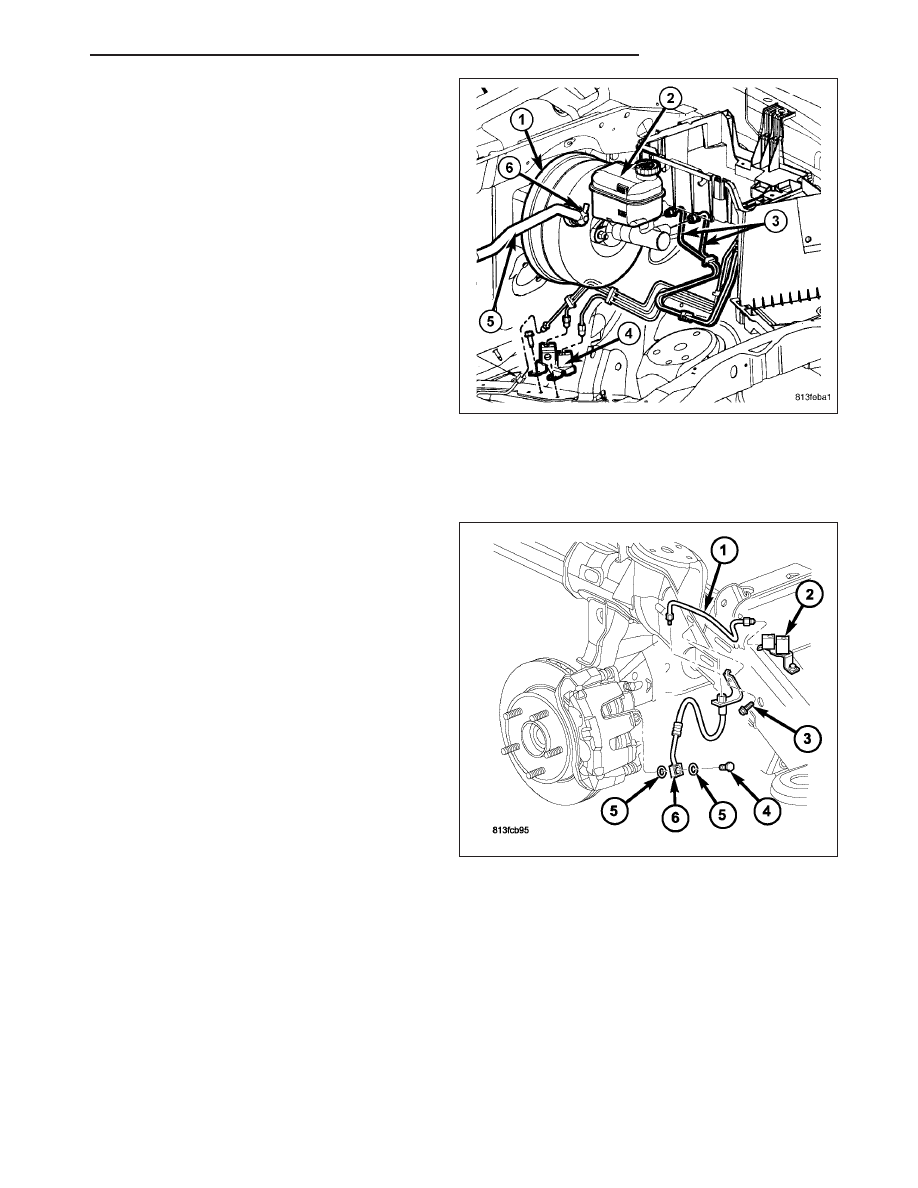

2. Start the reservoir (2) in the seals. Then rock the

reservoir back and forth while pressing downward
to seat it into the seals.

3. Install the mounting pin for the reservoir to the

master cylinder.

4. Reconnect the electrical connector to the fluid res-

ervoir level switch.

5. Remove the prop rod from the vehicle.

6. Fill and bleed base brake system, (Refer to 5 -

BRAKES - STANDARD PROCEDURE).

BRAKE JUNCTION BLOCK

REMOVAL

1. Remove the brake lines (1) going into the side of

the junction block (2).
