NOTE: Do not strike the knuckle with a hammer to remove the tie rod end or the ball joint. Damage to the
steering knuckle will occur.

6. Pull down on the steering knuckle to separate the

halfshaft from the hub/bearing. 4X4 only

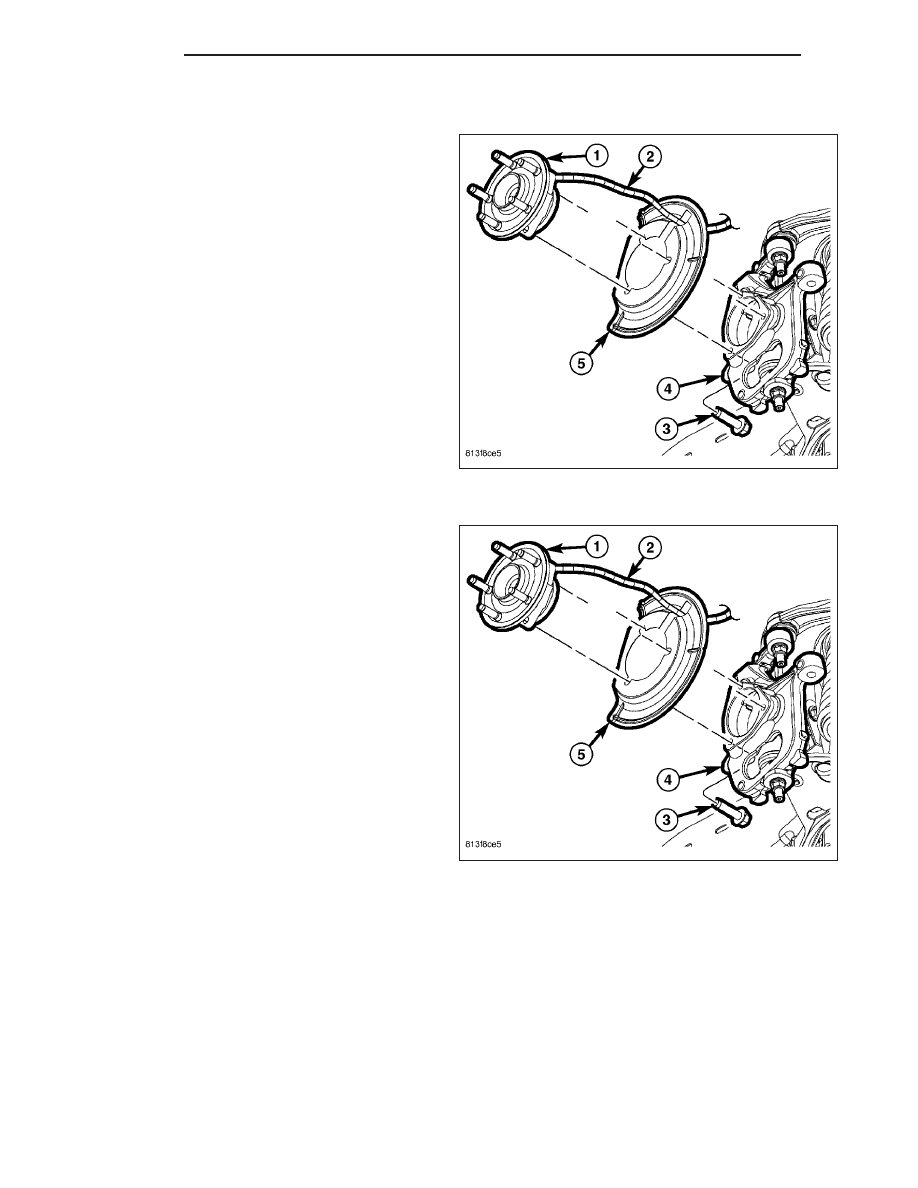

7. Remove the three hub/bearing mounting bolts (3)

from the steering knuckle (4).

8. Slide the hub/bearing (1) out of the steering

knuckle (4).

9. Remove the brake dust shield (5).

INSTALLATION

1. Install the brake dust shield (5).

2. Install the hub/bearing (1) into the steering knuckle

(4) and tighten the bolts (3) to 163 N·m (120 ft.
lbs.).

3. Install the brake rotor and caliper (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/ROTORS

-

INSTALLATION).

4. Install the ABS wheel speed sensor (4) if equipped

(Refer

to

5

-

BRAKES/ELECTRICAL/FRONT

WHEEL SPEED SENSOR - INSTALLATION).

5. Install the halfshaft nut and tighten to 251 N·m (185 ft. lbs.) 4X4 only.

6. Install the wheel and tire assembly (Refer to 22 - TIRES/WHEELS/WHEELS - STANDARD PROCEDURE).

7. Remove the support and lower vehicle.

KNUCKLE

DESCRIPTION

The knuckle is a single casting with legs machined for the upper and lower ball joints. The knuckle also has
machined mounting locations for the front brake calipers and hub bearing.

2 - 16

FRONT

ND

OPERATION

The steering knuckle pivot between the upper and lower ball joint. Steering linkage attached to the knuckle allows
the vehicle to be steered.

REMOVAL

1. Raise and support the vehicle.

2. Remove the wheel and tire assembly.

3. Remove the brake caliper, rotor (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/ROTORS - REMOVAL),

shield and ABS wheel speed sensor if equipped (Refer to 5 - BRAKES/ELECTRICAL/FRONT WHEEL SPEED
SENSOR - REMOVAL).

4. Remove the front halfshaft nut 4X4 only.

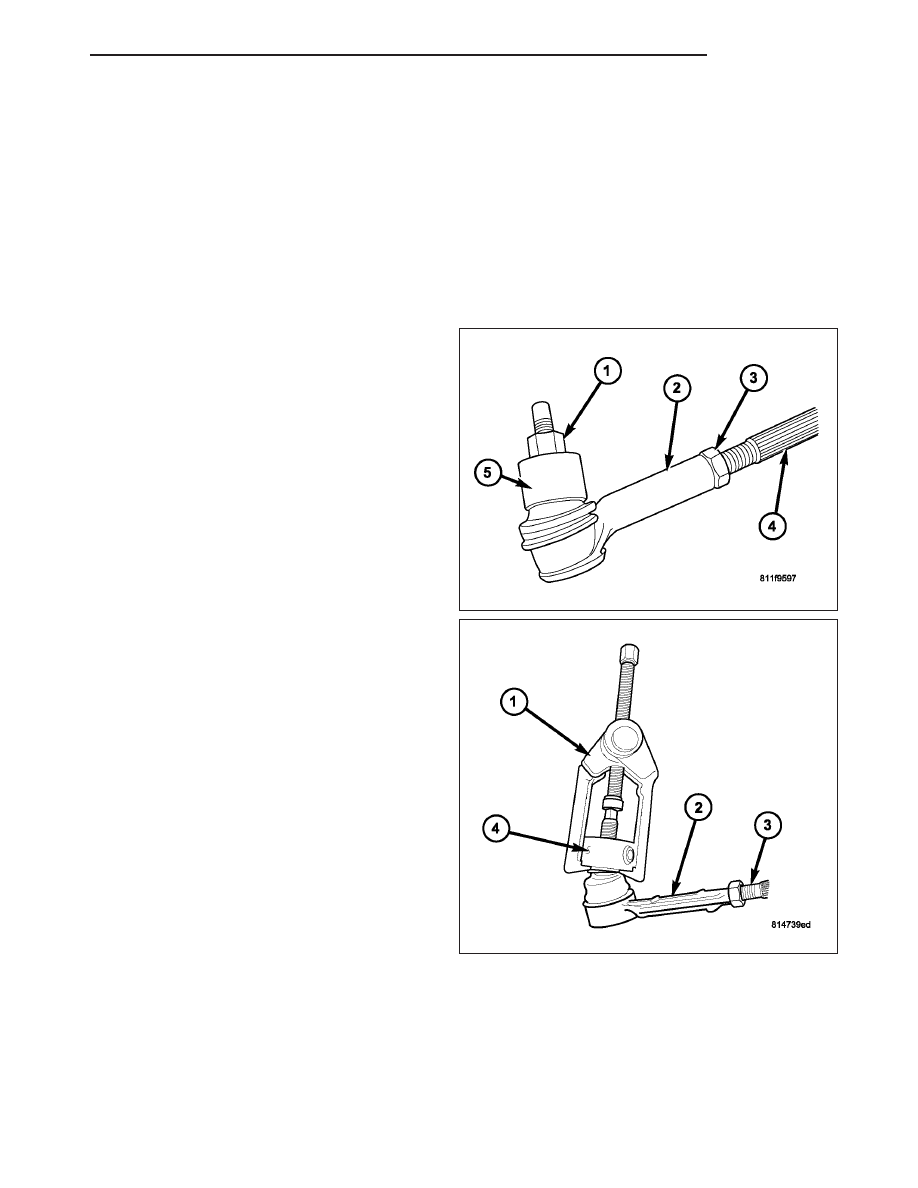

5. Remove the tie rod end nut (1).

6. Separate the tie rod (2) from the knuckle with

Remover C-3894–A (1).

CAUTION: When installing Remover 8677 to sepa-
rate the ball joint, be careful not to damage the
ball joint seal.

ND

FRONT

2 - 17

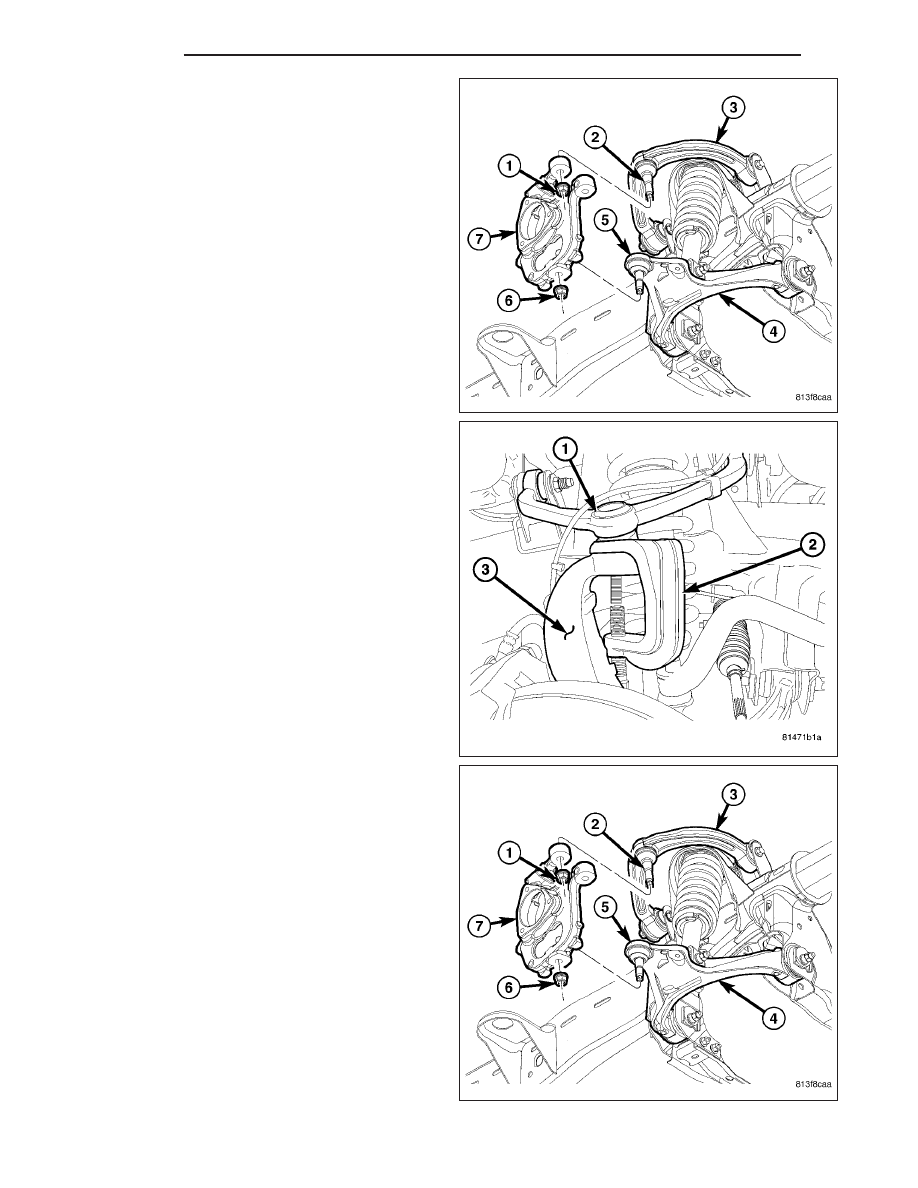

7. Remove the upper ball joint nut (1).

8. Separate the ball joint (1) from the knuckle (3) with

Remover 8677 (2).

9. Install an hydraulic jack to support the lower control

arm.

10. Remove the lower ball joint nut (6).

2 - 18

FRONT

ND

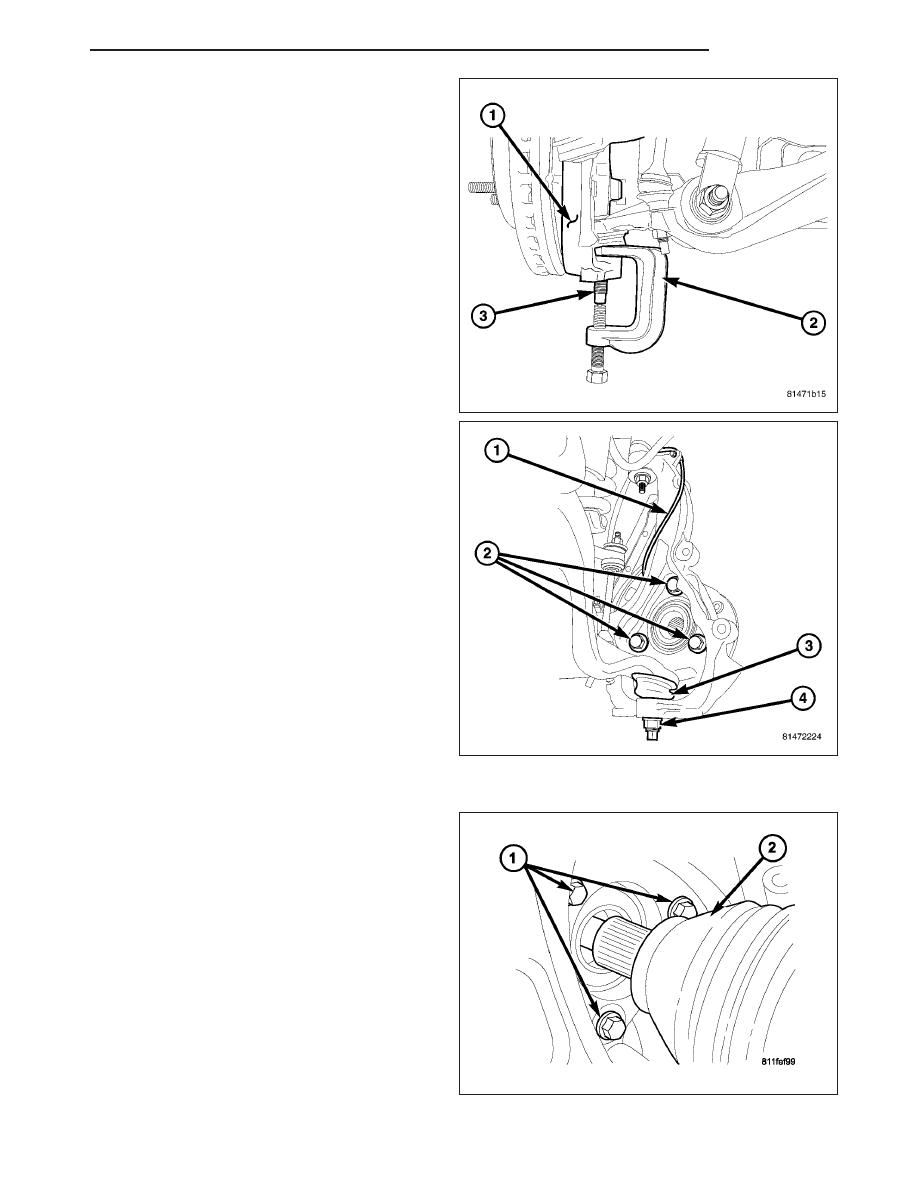

11. Separate the ball joint (3) from the knuckle (1)

with Remover 8677 (2) and remove the knuckle
(1).

12. Remove the hub/bearing bolts (2) from the

knuckle (1).

13. Remove

the

hub/bearing

from

the

steering

knuckle (1) (Refer to 2 - SUSPENSION/FRONT/
HUB / BEARING - REMOVAL).

14. Remove the steering knuckle (1).

INSTALLATION

CAUTION: The ball joint stud tapers must be
CLEAN and DRY before installing the knuckle.
Clean the stud tapers with mineral spirits to
remove dirt and grease.

1. Install the hub/bearing to the steering knuckle and

tighten the bolts (1) to 163 N·m (120 ft. lbs.).
