Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 395

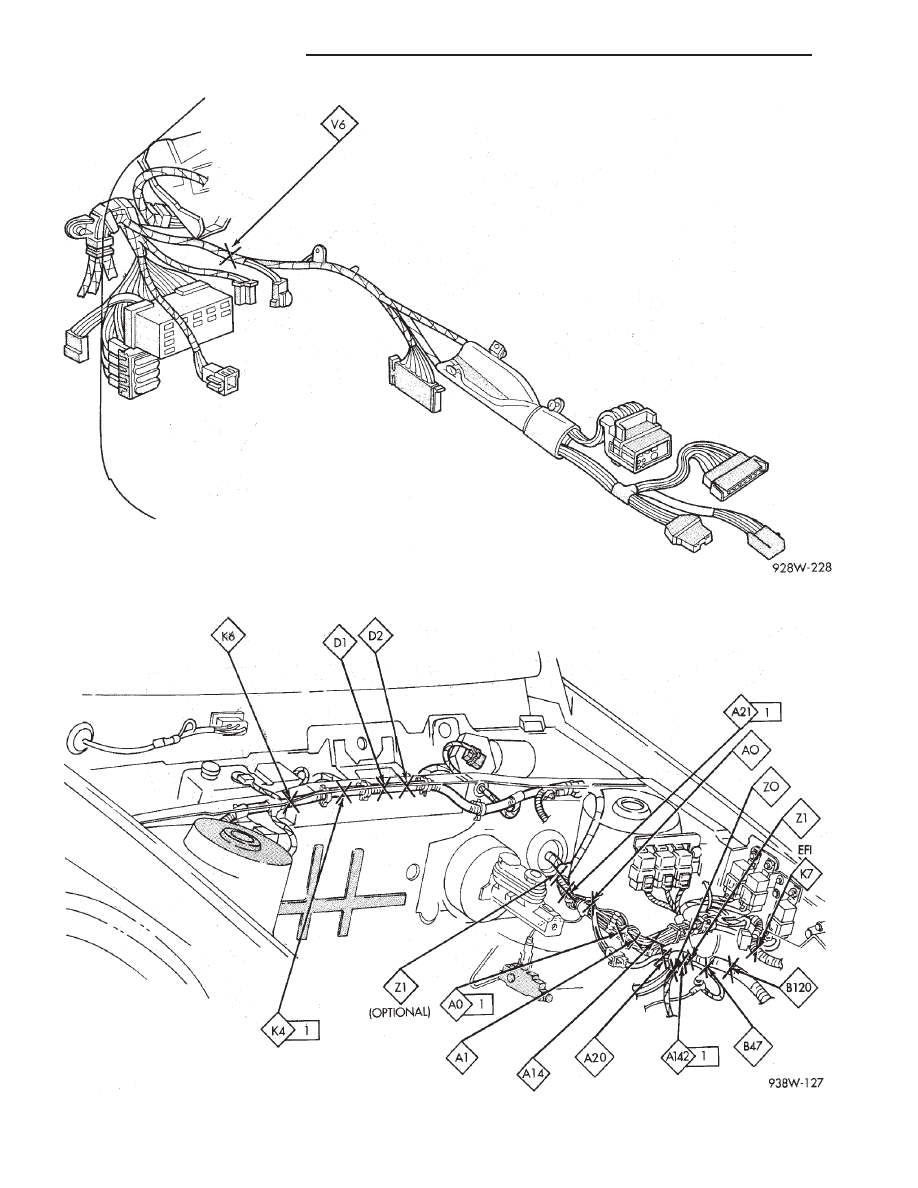

Fig. 6 Steering Column Splices AA-Body

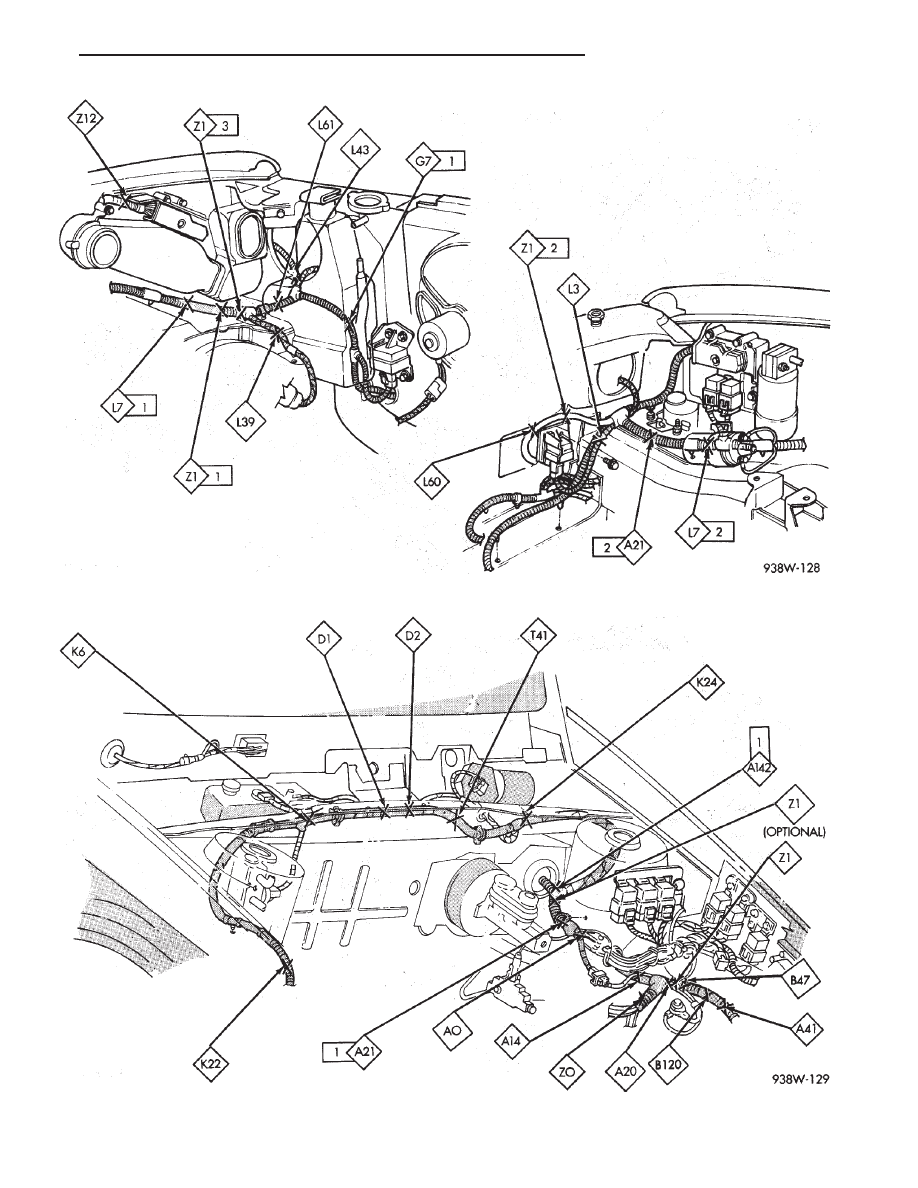

Fig. 7 Engine Compartment Splices EFI and Flex Fuel AA-Body

8W - 134

SPLICE LOCATIONS

Ä

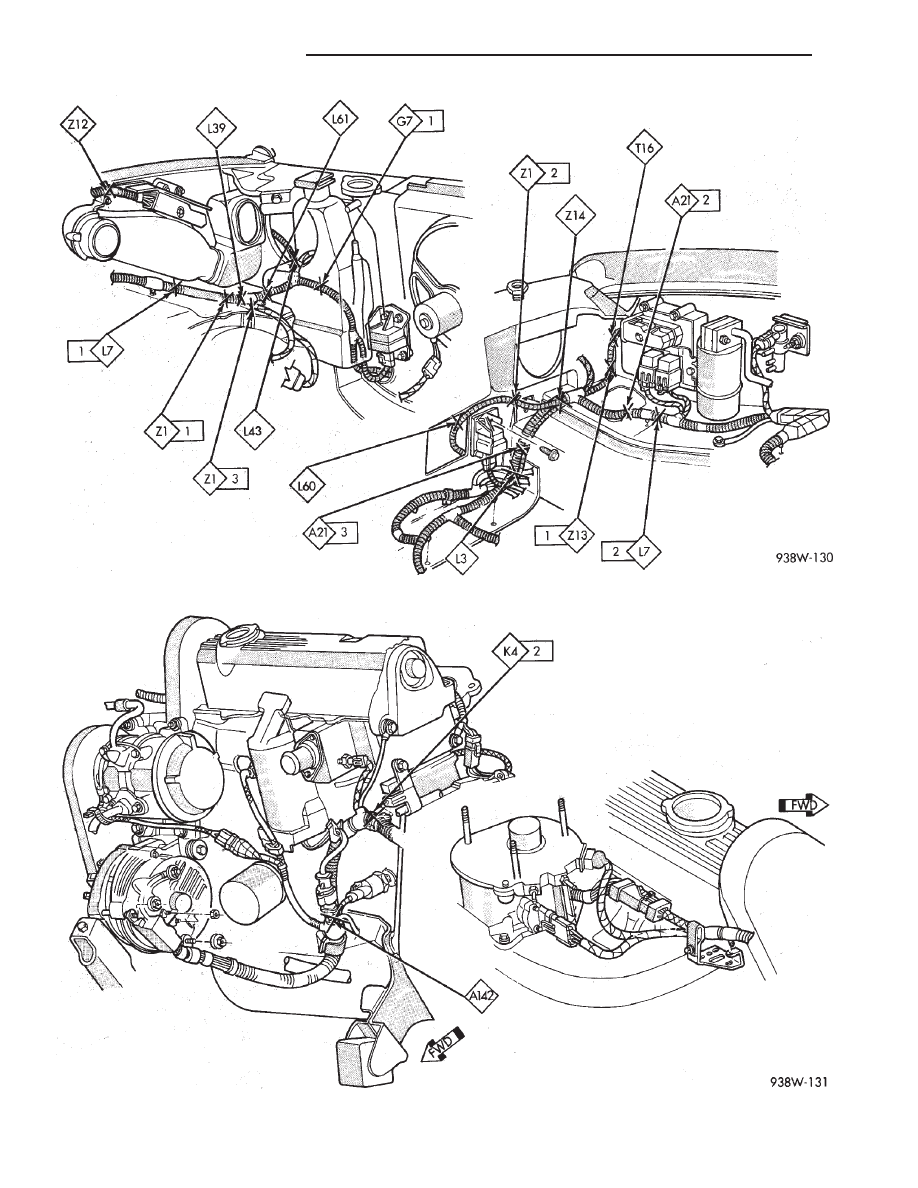

Fig. 8 Engine Compartment Splices EFI and Flex Fuel AA-Body

Fig. 9 Engine Compartment Splices 3.0L AA-Body

Ä

SPLICE LOCATIONS

8W - 135

Fig. 10 Engine Compartment Splices 3.0L AA-Body

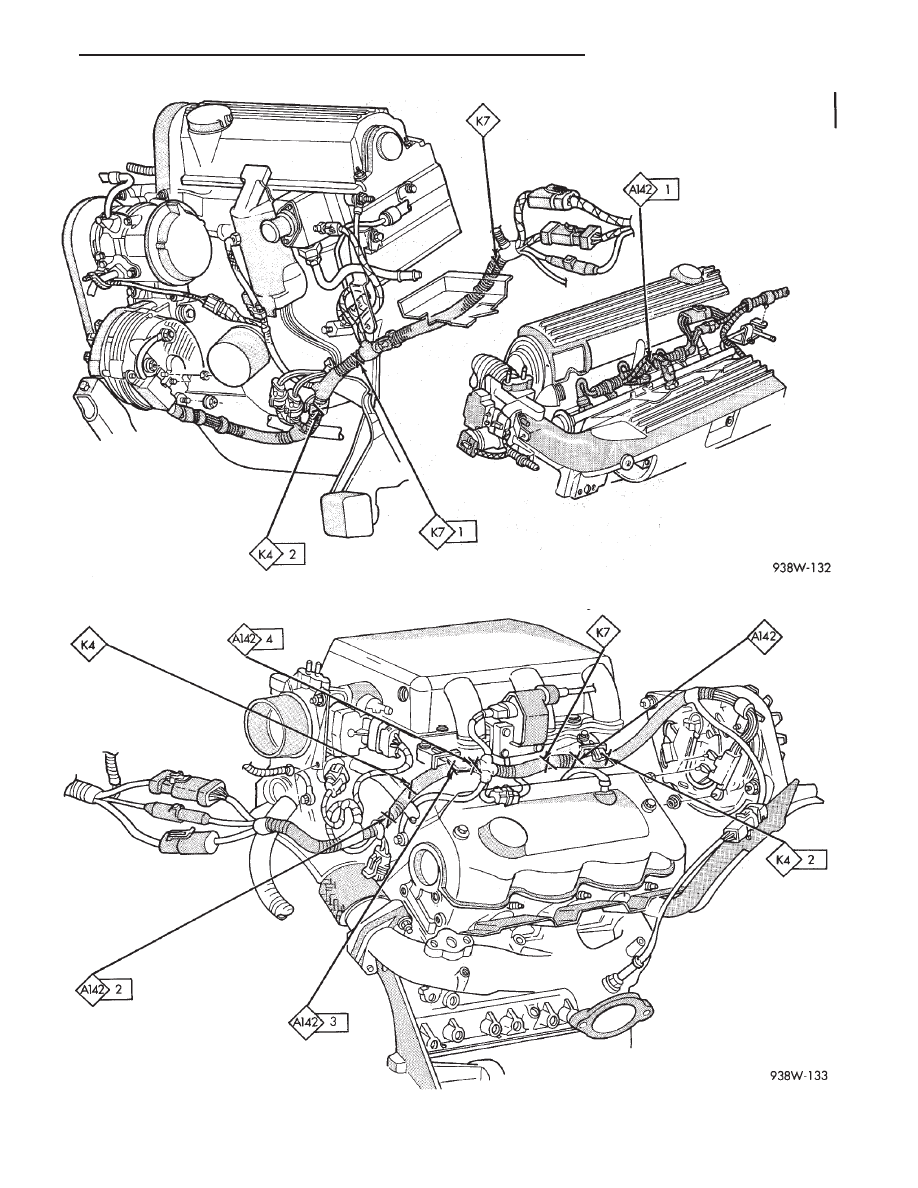

Fig. 11 Engine Splices EFI AA-Body

8W - 136

SPLICE LOCATIONS

Ä

Fig. 12 Engine Splices Flex Fuel AA-Body

Fig. 13 Engine Splices 3.0L AA-Body

Ä

SPLICE LOCATIONS

8W - 137
