Splice Number

Fig.

M1-5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
M2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
M2-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
M2-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
M2-5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
P33 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
P34 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Q1-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
T13 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
T16 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
T41 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
V6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
X13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
X15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Z0 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
Z0 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Z1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
Z1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Z1 Optional EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . .7

Splice Number

Fig.

Z1 Optional 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Z1-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Z1-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .8
Z1-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Z1-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Z1-2 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .8
Z1-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Z1-3 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .8
Z1-3 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Z1-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Z1-5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Z1-7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Z1-8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Z1-16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Z2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Z12 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .8
Z12 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Z13-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Z14 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

8W - 130

SPLICE LOCATIONS

Ä

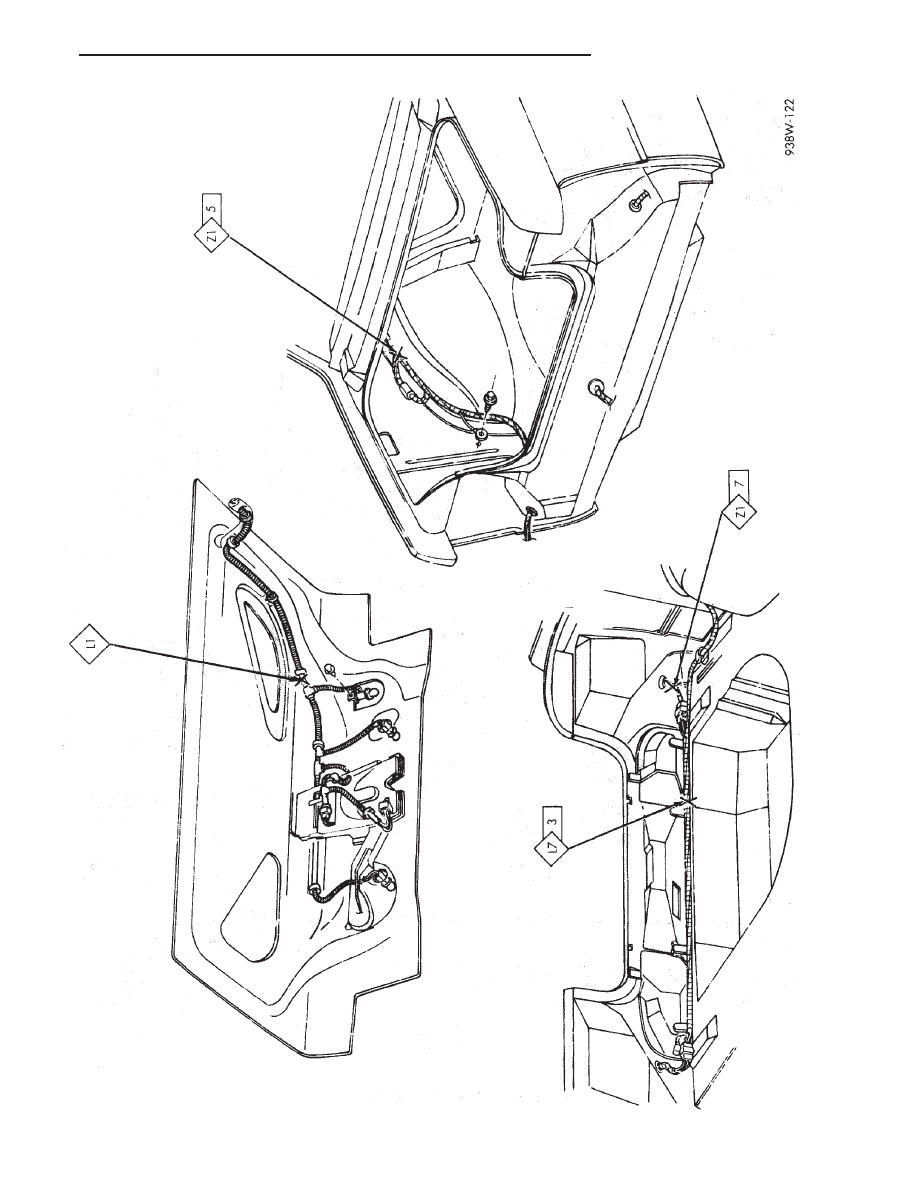

Fig.

1

Rear

End

Splices

AA-Body

Ä

SPLICE LOCATIONS

8W - 131

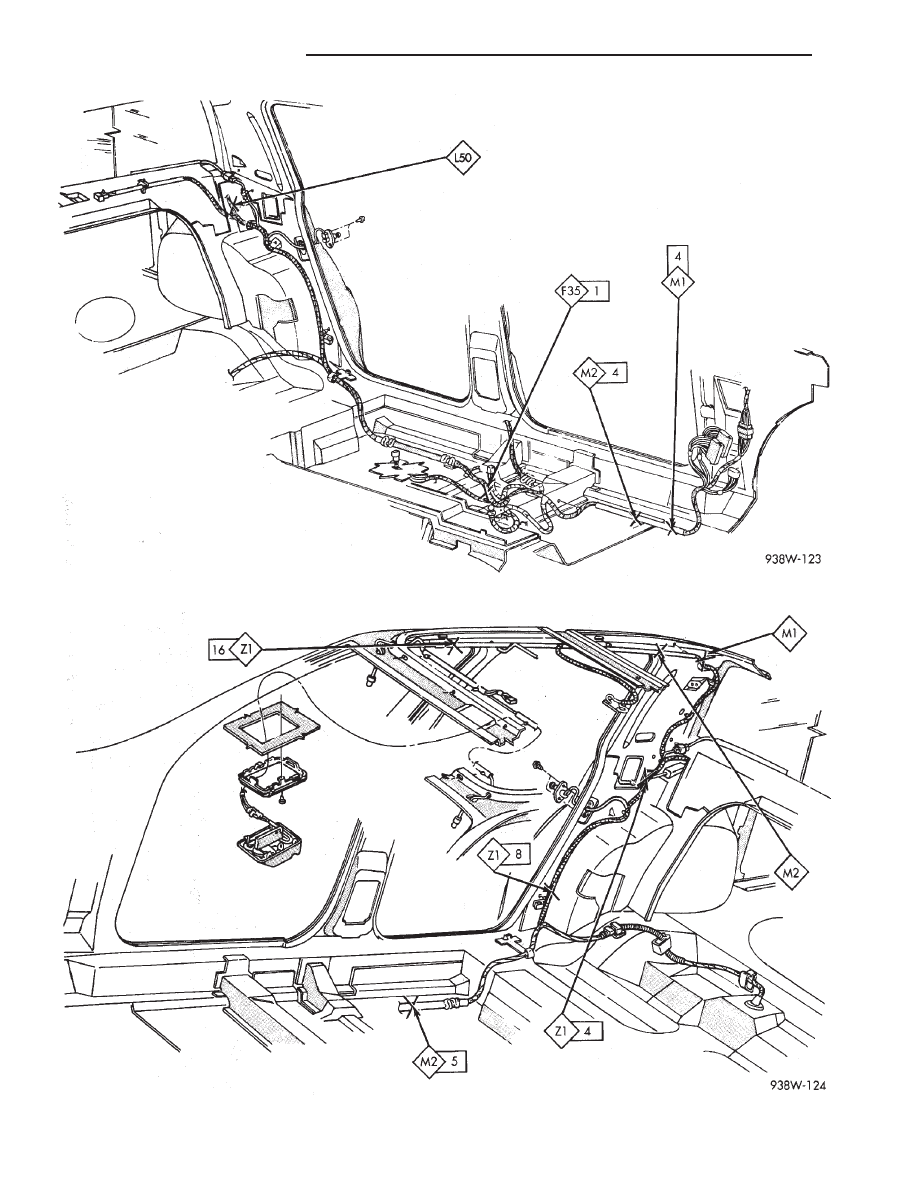

Fig. 2 Body Left Side Splices AA-Body

Fig. 3 Body Right Side Splices AA-Body

8W - 132

SPLICE LOCATIONS

Ä

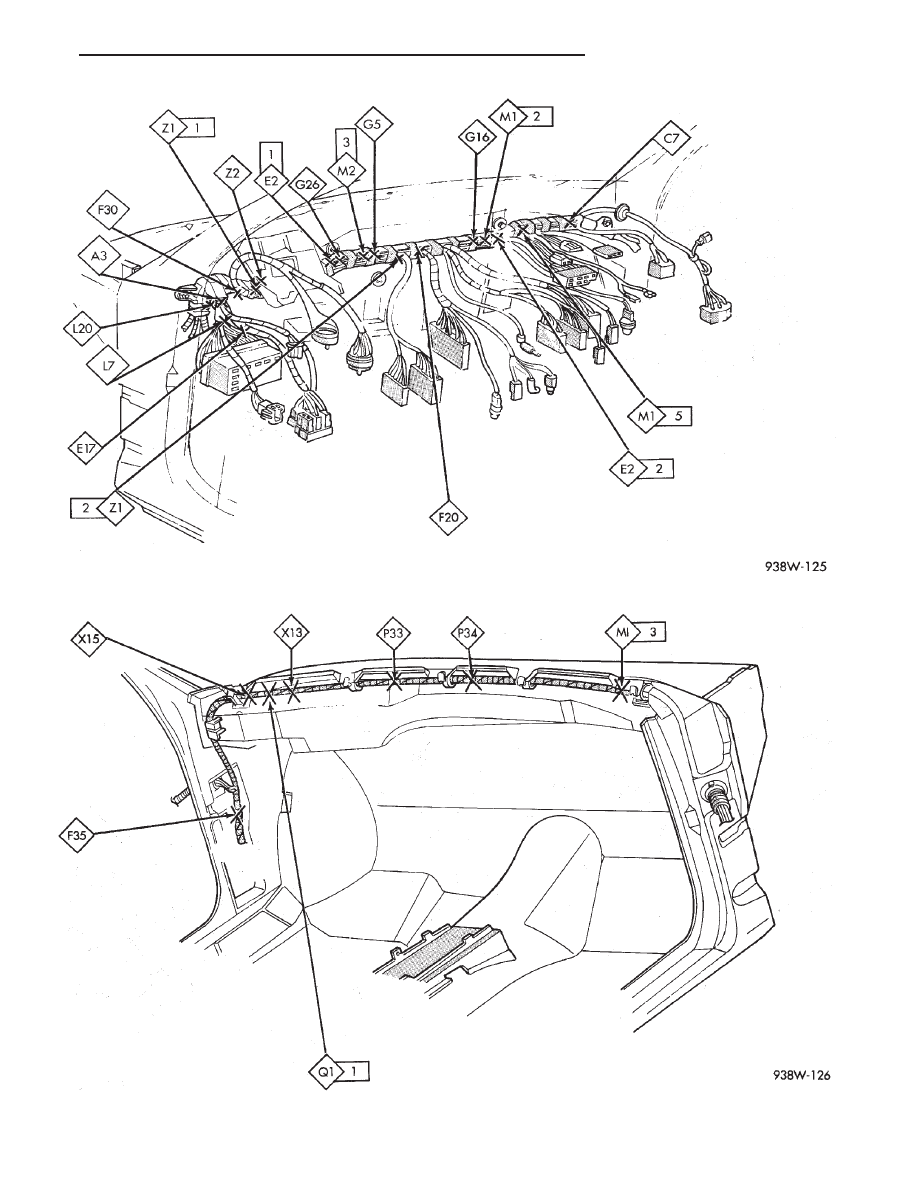

Fig. 4 Instrument Panel Splices AA-Body

Fig. 5 Cowl Panel Splices AA-Body

Ä

SPLICE LOCATIONS

8W - 133
