Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 393

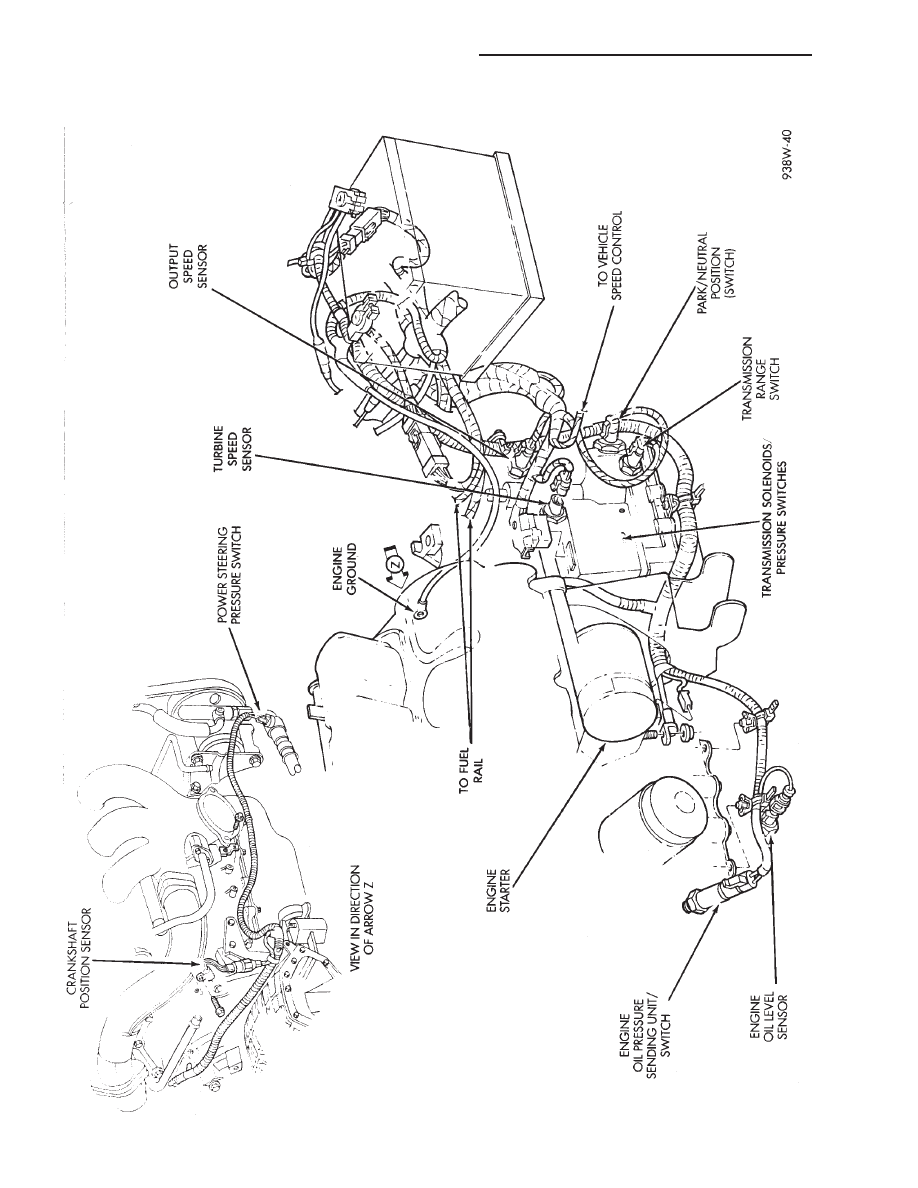

Fig.

22

T

ransmission

W

iring

3.3L

and

3.8L

A

Y

Body

8W - 126

WIRING AND COMPONENT IDENTIFICATION

Ä

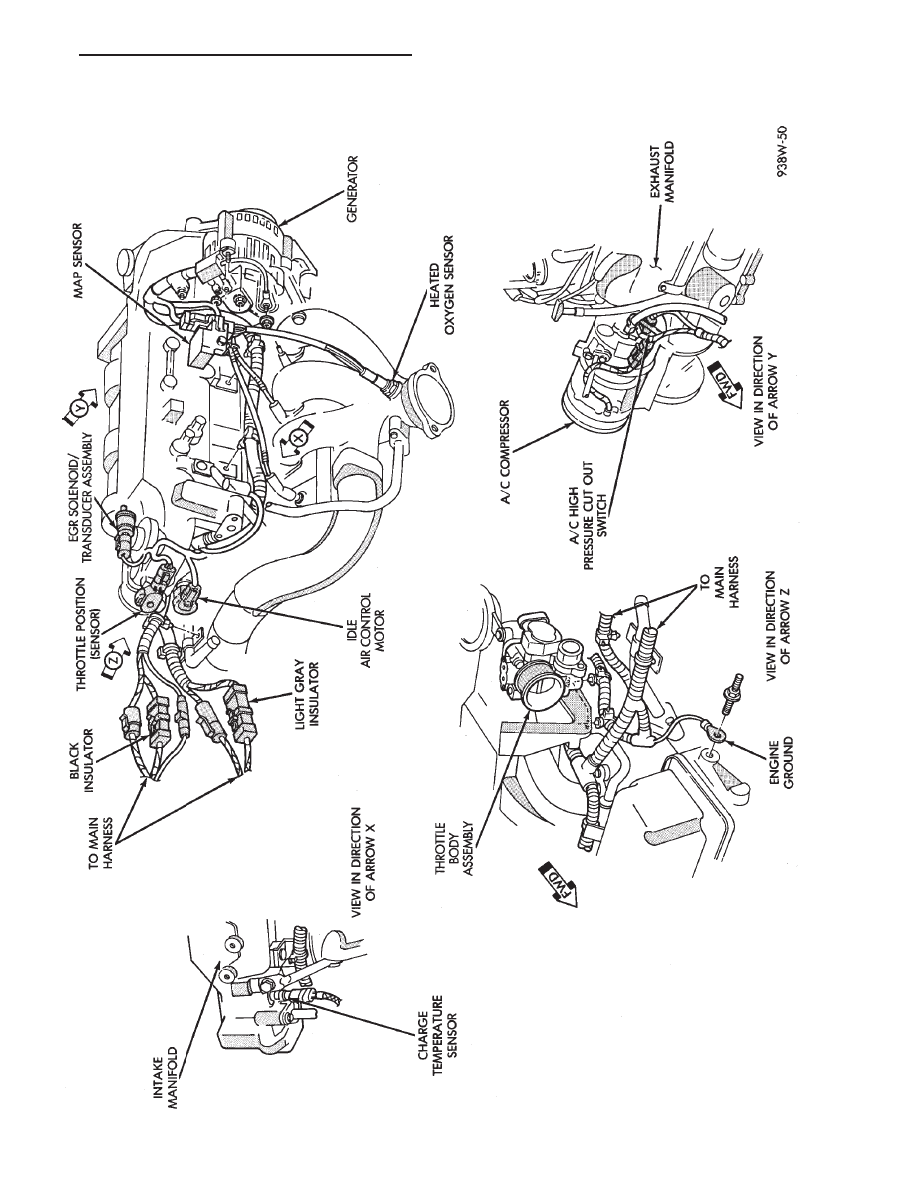

Fig.

23

Engine

W

iring

3.3L

and

3.8L

A

Y

Body

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 127

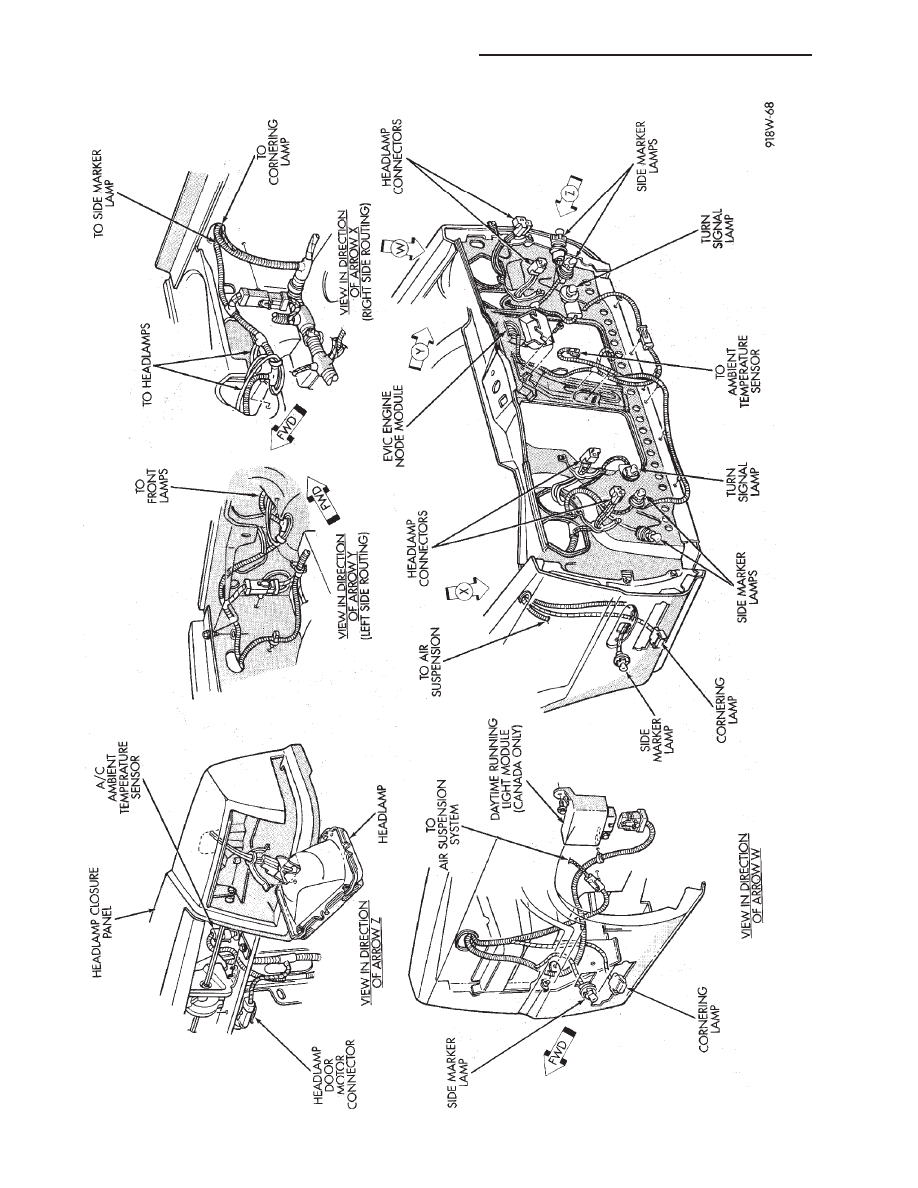

Fig.

24

Front

End

Lighting

A

Y

Body

8W - 128

WIRING AND COMPONENT IDENTIFICATION

Ä

SPLICE LOCATIONS

CONTENTS

page

page

AA C, D, P . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
AC-AY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

AG-BODY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

AJ-BODY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

AP-BODY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

The splice locations shown in this section are di-

vided into sections by vehicle line. When locating a
specific splice, first turn to the appropriate index,

then look up the figure number that refers to the
splice. Page numbers at the top of each page do
not refer to figure numbers.

AA C, D, P SPLICE LOCATIONS

Splice Number

Fig.

A0 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
A0 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A0-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .7
A1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
A3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
A14 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .7
A14 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A20 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .7
A20 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A21-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . .7
A21-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A21-2 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . .8
A21-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
A21-3 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
A41 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A142 2.5L EFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
A142 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
A142-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . .7
A142-1 Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
A142-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A142-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
A142-3 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
A142-4 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
B47 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .7
B47 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
B120 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .7
B120 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
C7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
D1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
D1 3.0L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

D2 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
D2 3.0L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

E2-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
E2-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
E17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
F20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
F30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
F35 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
F35-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
G5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
G7-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .8

Splice Number

Fig.

G7-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
G16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
G26 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
K4 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
K4-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .7
K4-2 2.5L EFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
K4-2 Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
K4-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
K6 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
K6 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
K7 EFI Only . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
K7 Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
K7 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
K7-1 Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
K22 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
K24 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
L1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
L3 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .8
L3 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
L7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
L7-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .8
L7-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
L7-2 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .8
L7-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
L7-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
L20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
L39 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .8
L39 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
L43 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .8
L43 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
L50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
L60 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .8
L60 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
L61 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .8
L61 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
M1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
M1-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
M1-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
M1-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Ä

SPLICE LOCATIONS

8W - 129
