MIRROR SWITCH REPLACEMENT—AP BODY

(1) Remove power mirror switch bezel from mount-

ing position (Fig. 11).

(2) Turn bezel over and remove two switch retain-

ing screws.

(3) Disconnect wiring at switch connector.
(4) Remove switch from vehicle.
(5) For installation, reverse above procedure.

MIRROR SWITCH REPLACEMENT—AC AND AY
BODIES

(1) Remove door trim panel.
(2) Remove three pillar trim bezel retaining screws

and pull bezel from door.

(3) Loosen remote control switch retaining screw

and pull switch from bezel.

(4) Disconnect switch wiring at connector near bot-

tom of door and pull switch and harness from door
(Fig. 12).

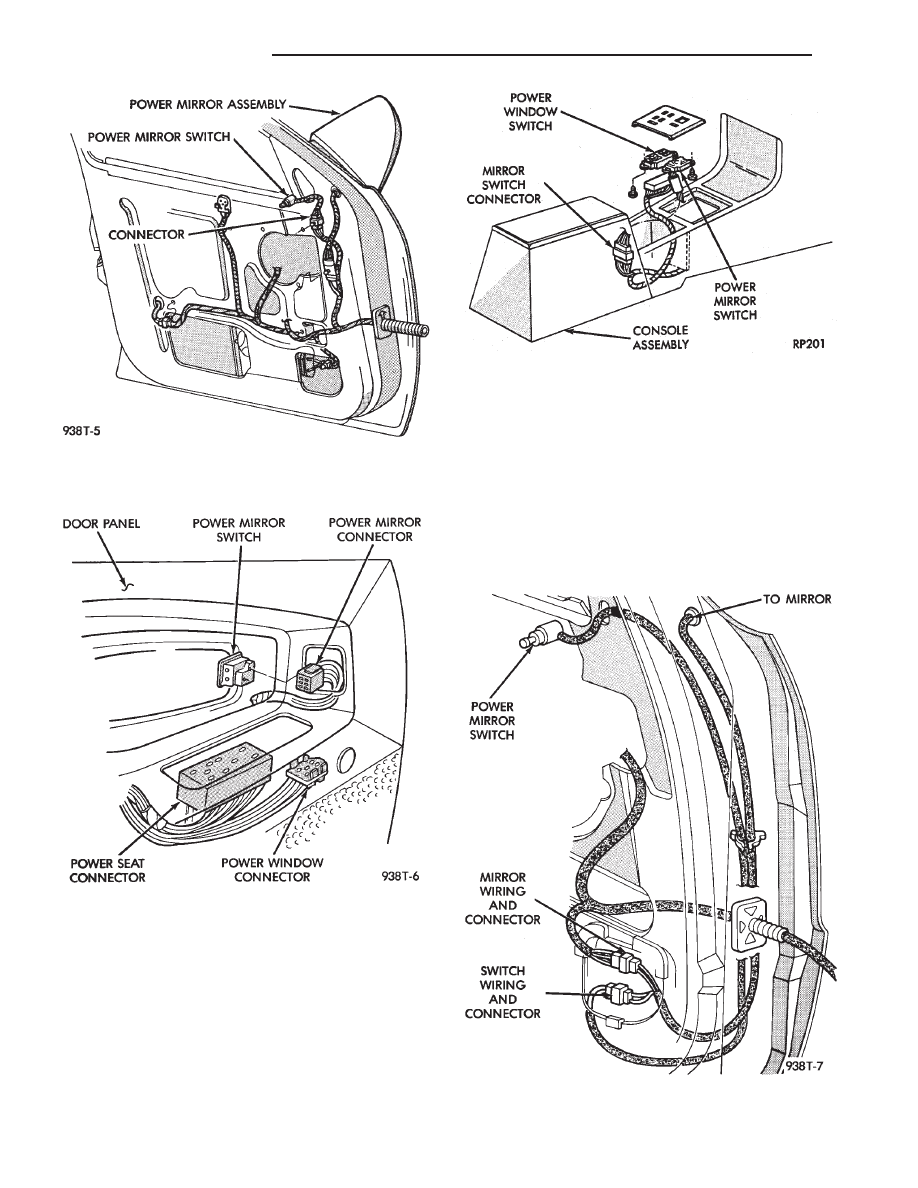

Fig. 9 Power Mirror Switch—AA Body

Fig. 10 Power Mirror Switch—AG, and AJ Bodies

Fig. 11 Power Mirror Switch—AP Body

Fig. 12 Power Mirror Switch and Wiring—AC and AY

Bodies

8T - 4

POWER MIRRORS

Ä

(5) For installation, reverse above procedure.

MIRROR ASSEMBLY REPLACEMENT—AA BODY

(1) Remove door trim panel.
(2) Remove switch set screw from door pillar trim.
(3) Remove two pillar trim bezel screws and re-

move bezel (Fig.13).

(4) Disconnect mirror wiring connector.
(5) Remove three mirror retaining nuts and pull

mirror and harness from door.

(6) For installation, reverse above procedure. Test

operation of mirror before installing door trim panel.

MIRROR ASSEMBLY REPLACEMENT—AG BODY

(1) Remove door trim panel.
(2) Disconnect mirror wiring at connector (Figs. 14

and 15).

(3) Remove plugs used to conceal mirror mounting

nuts.

(4) Remove mirror mounting nuts and release mir-

ror from door.

(5) For installation, reverse above procedure. Test

mirror for proper operation before installing door
trim panel.

MIRROR ASSEMBLY REPLACEMENT—AJ BODY

(1) Remove door trim panel.
(2) Remove door speaker and disconnect mirror

wiring connectors (Fig. 16).

(3) Remove plugs used to conceal mirror mounting

nuts.

(4) Remove mirror mounting nuts and release mir-

ror from door.

(5) For installation, reverse above procedure. Test

mirror for proper operation before installing door
trim panel.

MIRROR ASSEMBLY REPLACEMENT—AP BODY

(1) Remove door trim panel.
(2) Disconnect wiring at connector (Figs. 17 and

18).

(3) Remove door bezel and small plug to gain ac-

cess to mirror retaining nuts.

(4) Remove three mirror retaining nuts and re-

move mirror from vehicle.

(5) For installation, reverse above procedure. Test

mirror for proper operation before installing door
trim panel.

MIRROR ASSEMBLY REPLACEMENT—AC AND AY
BODIES

(1) Remove door trim panel.
(2) Remove three pillar trim bezel retaining screws

and pull bezel from door.

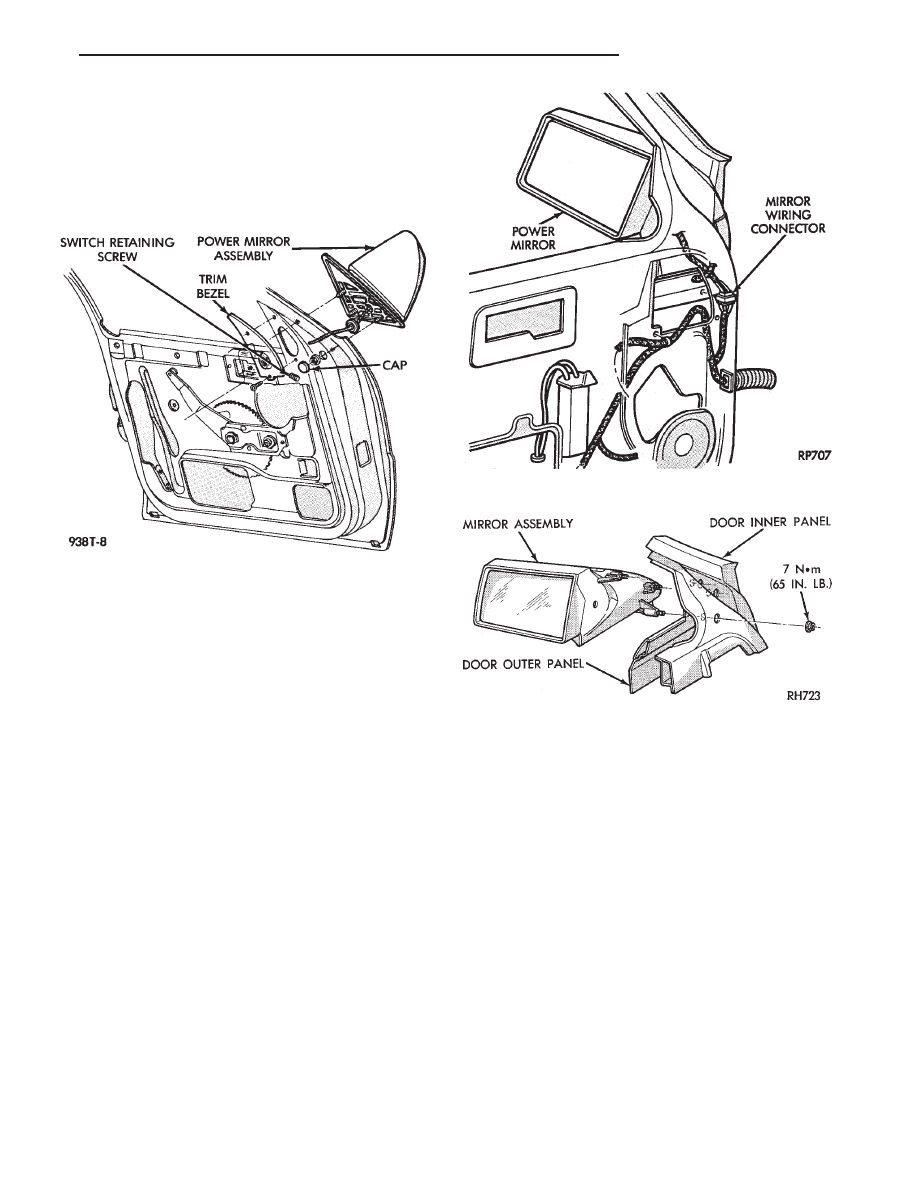

Fig. 13 Power Mirror Assembly—AA Body

Fig. 14 Power Mirror Wiring—AG Body

Fig. 15 Power Mirror Assembly—AG Body

Ä

POWER MIRRORS

8T - 5

(3) Disconnect mirror wiring connector near bot-

tom of door (Fig. 19).

(4) Remove two mirror retaining nuts and screw

one, and pull mirror and harness from door.

(5) For installation, reverse above procedure. Test

mirror for proper operation before installing door
trim panel.

INSIDE MIRROR/READING LAMPS REPLACEMENT

(1) Release locking tab on front side of mirror stay

by pushing down. While holding tab down, pull mir-
ror rearward to remove (Fig. 20).

(2) Remove visor center attaching clips.
(3) Remove header end caps.
(4) Remove header trim.
(5) Disconnect wiring connector.
(6) For installation, reverse above procedure. En-

sure the mirror is fully locked into place.

INSIDE MIRROR/READING LAMPS BULB/LENS
REPLACEMENT

(1) Place a small thin blade tool in the notch at

the outside end of the lens housing and pry off the
lens housing.

(2) Remove lamp socket from lens housing. Re-

move bulb from socket and replace if necessary.

(3) Remove lens by applying pressure on locking

tabs to remove lens.

(4) Replacing lens, set into place apply pressure

until it is locked into position.

(5) For installation, reverse above procedure.

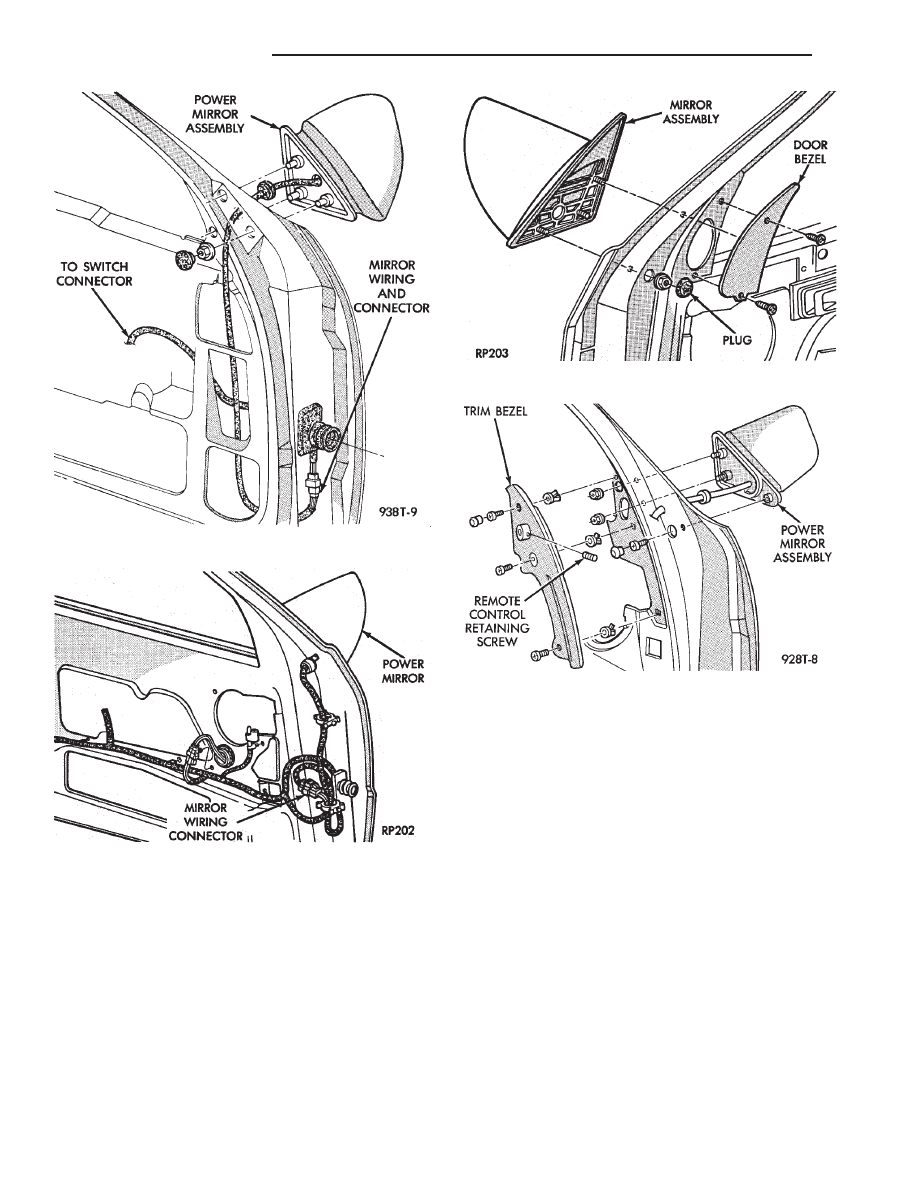

Fig. 16 Power Mirror Assembly—AJ Body

Fig. 17 Power Mirror Wiring—AP Body

Fig. 18 Power Mirror Assembly—AP Body

Fig. 19 Power Mirror Assembly—AC and AY Body

8T - 6

POWER MIRRORS

Ä

AUTOMATIC DAY/NIGHT INSIDE MIRROR

Operational test:

• Turn ignition switch to the ON position with the
vehicle in park (Fig. 21).

• Place mirror switch in the high position.

• Cover the forward facing sensor with dark cloth to
keep out any ambient light.
• Shine a light into the rear facing sensor, watch to
see if the mirror darkens.

With the mirror darkened, place the vehicle in re-

verse, the mirror should return to its normal condi-
tion.

If the above conditions are met the mirror is oper-

ating properly.
• If not test voltage.

Test three way connector harness. Refer to Fig. 21.

(1) Pin 1 Ignition Switch in run position, should

have battery voltage.

(2) Pin 2 Should have continuity to Ground.
(3) Pin 3 When the transmission is in reverse,

should have battery voltage.

(4) If test is OK replace Mirror.
(5) If not refer, to Wiring Diagrams manual to test

the circuits.

AUTOMATIC DAY/NIGHT INSIDE MIRROR WITH
ULTRALIGHT HEADLAMP CONTROL

CAUTION:When JUMP STARTING the vehicle, be-
fore cranking engine turn ignition ON and turn OFF
the Automatic Headlamp Control.

The mirror automatically reduces the amount of

headlamp glare from rear approaching traffic and
provides automatic headlamp control (Fig. 22).

SELF DIAGNOSTIC MODE—OPERATIONAL
TEST:

(1) Place shift selector in park (P) or Neutral (N)

position. With ignition OFF, press and hold AUTO
MIRROR and AUTO LAMP (headlamp) buttons, turn
ignition switch ON. When LED indicators start
flashing, release buttons.

(a) The button LED indicators should flash for

about five seconds.

• AUTO MIRROR

• DARK

• AUTO LAMP

(b) If they continue to flash much longer than

five seconds, the mirror assembly is defective.

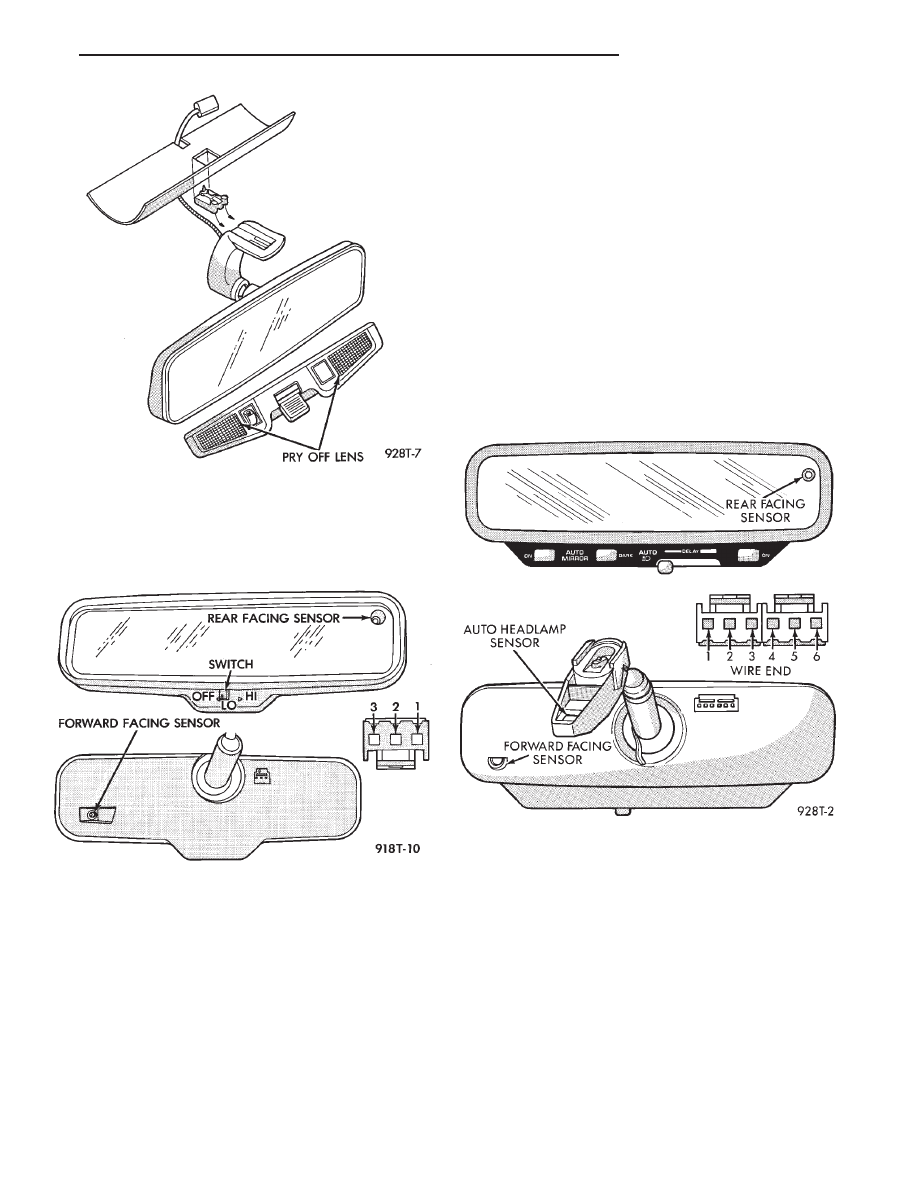

Fig. 20 Header Mirror/Reading Lamps

Fig. 21 Automatic Day / Night Mirror

Fig. 22 Automatic Day / Night Mirror with Ultralight

Headlamp Control
