(2) The headlamps and parking lamps should turn

ON for about five seconds.
• AUTO MIRROR LED

• DARK LED

• AUTO LAMP LED

• The LED indicators blink for about 5 seconds.

• If the three indicators continue to blink consider-
ably longer than 5 seconds, then the mirror assembly
is defective.

(3) The mirror should change to dim state.

(a) Place shift selector in reverse (R), with igni-

tion switch ON:

• AUTO MIRROR LED indicator ON

• DARK LED indicator flashing

• Lasting about 15 seconds

(b) The mirror should slowly change to bright

state.

(c) If the ignition is not turned OFF within the

15 second time period, the mirror will reset to its
previous setting.
The previous conditions are OK, the mirror is op-

erating properly.

If not OK, continue with voltage tests below.

VOLTAGE TEST

To test for voltage insert voltmeter probe into wire

end of connector to contact terminal.

Pin 1 ignition voltage

(a) Ignition switch OFF, zero volts.
(b) Ignition switch ON, battery voltage.

Pin 2 battery voltage

(a) Battery voltage at all times.
(b) No voltage, check 15 amp. fuse.

Pin 3 Ground

(a) Continuity to ground.
(b) No voltage

Pin 4 Reverse over-ride

(a) Ignition OFF, zero voltage.
(b) Ignition ON shift selector in Reverse (R), bat-

tery voltage.

(c) Ignition ON shift selector in any position

other than Reverse (R), zero voltage.
Pin 5 Headlamp relay

(a) Battery voltage at all times from headlamp

relay.

(b) No battery voltage, test headlamp relay.

Pin 6 Park lamp relay

(a) Ignition switch ON, battery voltage feed from

park lamp relay.

(b) Ignition switch OFF, zero voltage.
(c) Ignition ON, No battery voltage test park

lamp relay.
If Voltage Test are OK, replace mirror assembly.
If not OK, refer to Wiring Diagrams manual.

8T - 8

POWER MIRRORS

Ä

CHIME WARNING/REMINDER SYSTEM

CONTENTS

page

page

BODY CONTROLLER REPLACEMENT

. . . . . . . . 5

CHIME MODULE REPLACEMENT AA and AP

BODIES

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

CHIME SYSTEM DIAGNOSIS—AA AND AP

BODIES

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

CHIME SYSTEM DIAGNOSIS—AC, AG, AJ

AND AY BODIES

. . . . . . . . . . . . . . . . . . . . . . . 3

CHIME WARNING/REMINDER SYSTEM TEST

. 1

GENERAL INFORMATION . . . . . . . . . . . . . . . . . . 1
HEADLAMP SWITCH REPLACEMENT

. . . . . . . . 5

KEY-IN SWITCH REPLACEMENT

. . . . . . . . . . . . 5

SEAT BELT BUCKLE REPLACEMENT

. . . . . . . . 5

SEAT BELT BUCKLE SWITCH TEST BUZZER

SYSTEM

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

SERVICE PROCEDURES

. . . . . . . . . . . . . . . . . . . 5

TIMED BUZZER-RELAY TEST—AP BODY . . . . . 1

GENERAL INFORMATION

WARNING: ON VEHICLES EQUIPPED WITH AN AIR
BAG REFER TO THE AIR BAG PORTION OF THIS
SECTION FOR STEERING WHEEL OR SWITCH RE-
MOVAL AND INSTALLATION PROCEDURES.

BUZZER SYSTEM

The seat belt warning system uses both visual and

audible signals. A combined seat belt and key warn-
ing buzzer with a red light on the instrument panel.

The system will always illuminate the seat belt

warning lamp for four to eight seconds when the ig-
nition switch is turned to the ON position. Also, only
if the driver does not fasten his seat belt, the buzzer
will sound during the same time interval. Passenger
belts are not connected to the system.

A timed buzzer-relay is used to operate the system

for the time period. It consists of a time delay mech-
anism and buzzer assembly. Only the driver’s seat
belt buckle has a switch that is connected to the sys-
tem.

CHIME WARNING/REMINDER SYSTEM

The chime warning/reminder system is similar in

operation to the buzzer system except for a more
pleasant sounding tone. This chime type tone sounds
for all three warning/reminder conditions; namely
headlamps left on, keys left in ignition and fasten
seat belt.

TIMED BUZZER-RELAY TEST—AP BODY

PREPARATION

(1) Remove timed buzzer-relay (Fig. 1).
(2) Connect one end of a jumper wire to a 12 volt

supply.

(3) Connect a test lamp equipped with a number

194 lamp or equivalent, between terminal number 3
of relay and ground.

(4) Ground terminals 2 and 5 of relay.

TEST

(1) Connect 12 volt jumper wire to terminal num-

ber 4 of timed buzzer-relay, look at test lamp and lis-
ten for buzzer.

(2) Test lamp should come on and buzzer should

sound for four to eight seconds and then both should
go off; if not, replace timed buzzer-relay.

(3) If operation is okay, check all wiring in vehicle

for opens, shorts, or poor connections.

SEAT BELT BUCKLE SWITCH TEST BUZZER
SYSTEM

Test timed buzzer-relay. If it checks OK, check the

wiring between seat belt buckle and ground. The
wire that goes to terminal 5 of relay from buckle
switch, refer to Fig. 2 and 3. If they check out okay,
replace buckle switch.

CHIME WARNING/REMINDER SYSTEM TEST

FASTEN SEAT BELTS

To test the fasten seat belts function, turn the ig-

nition switch to the ON position with the driver’s
seat belt unbuckled. The seat belt warning lamp
should light for four to eight seconds and the tone
should sound three to five times.

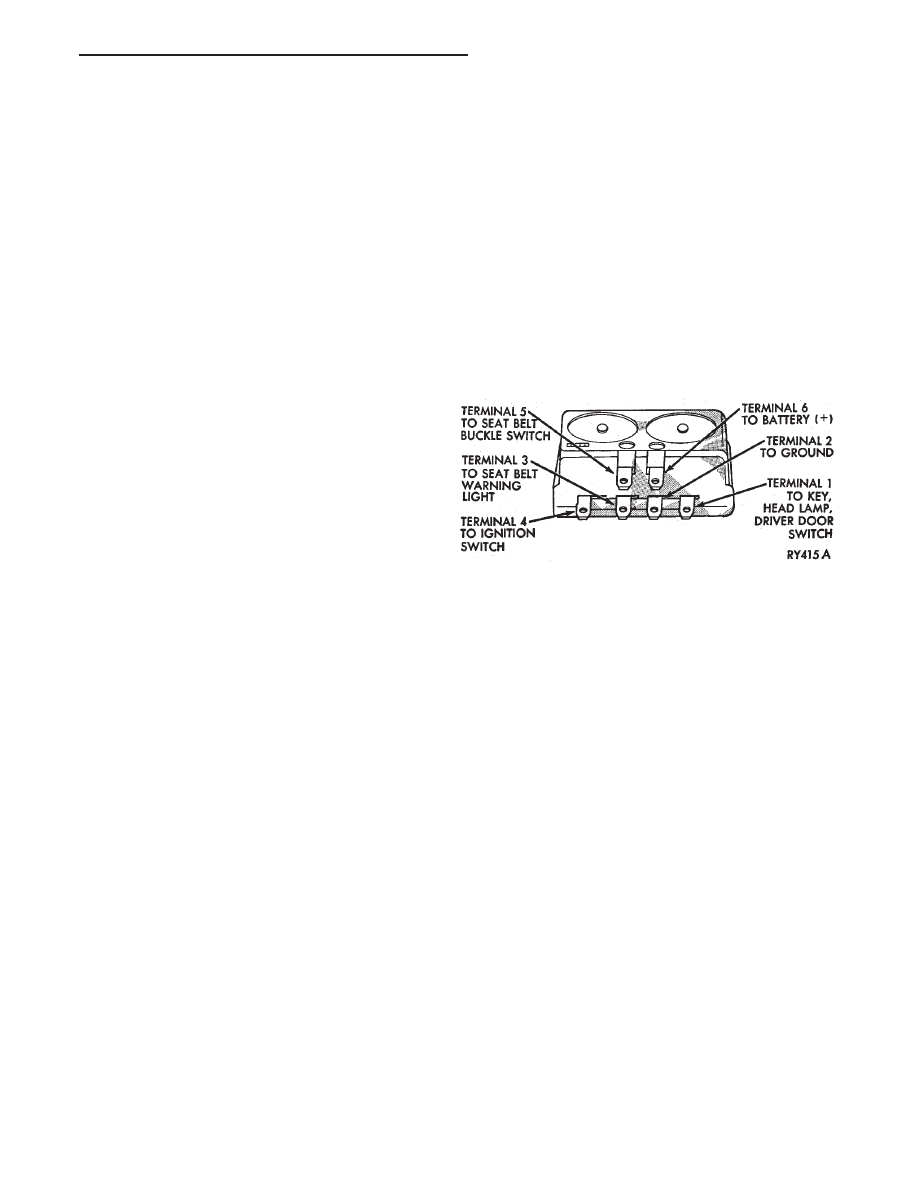

Fig. 1 Timed Buzzer-Relay Terminal Identification

Ä

CHIME WARNING/REMINDER SYSTEM

8U - 1

HEADLAMPS LEFT ON

To test the headlamps left on function, turn head-

lamps on with drivers door open. Chime should
sound until headlamps are turned off or drivers door
is closed.

KEY LEFT IN IGNITION

To test the key left in ignition function, insert key

into the ignition and open drivers door. Chime
should sound until key is removed from ignition or
drivers door is closed.

CHIME SYSTEM DIAGNOSIS—AA AND AP BODIES

WARNING: ON VEHICLES EQUIPPED WITH AN AIR
BAG REFER TO THE AIR BAG PORTION OF THIS

SECTION FOR STEERING WHEEL OR SWITCH RE-
MOVAL AND INSTALLATION PROCEDURES.

CONDITION: NO TONE WHEN IGNITION
SWITCH IS TURNED ON AND DRIVERS SEAT
BELT OR AUTOMATIC SHOULDER HARNESS
IS UNBUCKLED

PROCEDURE

(1) Check seat belt buckle switch (drivers seat) or

rotary switch in automatic shoulder harness retrac-
tor for a ground when unbuckled.

(2) Check for battery feed at terminal 6 and igni-

tion feed at terminal 4 of chime module (Fig. 4 and
5).

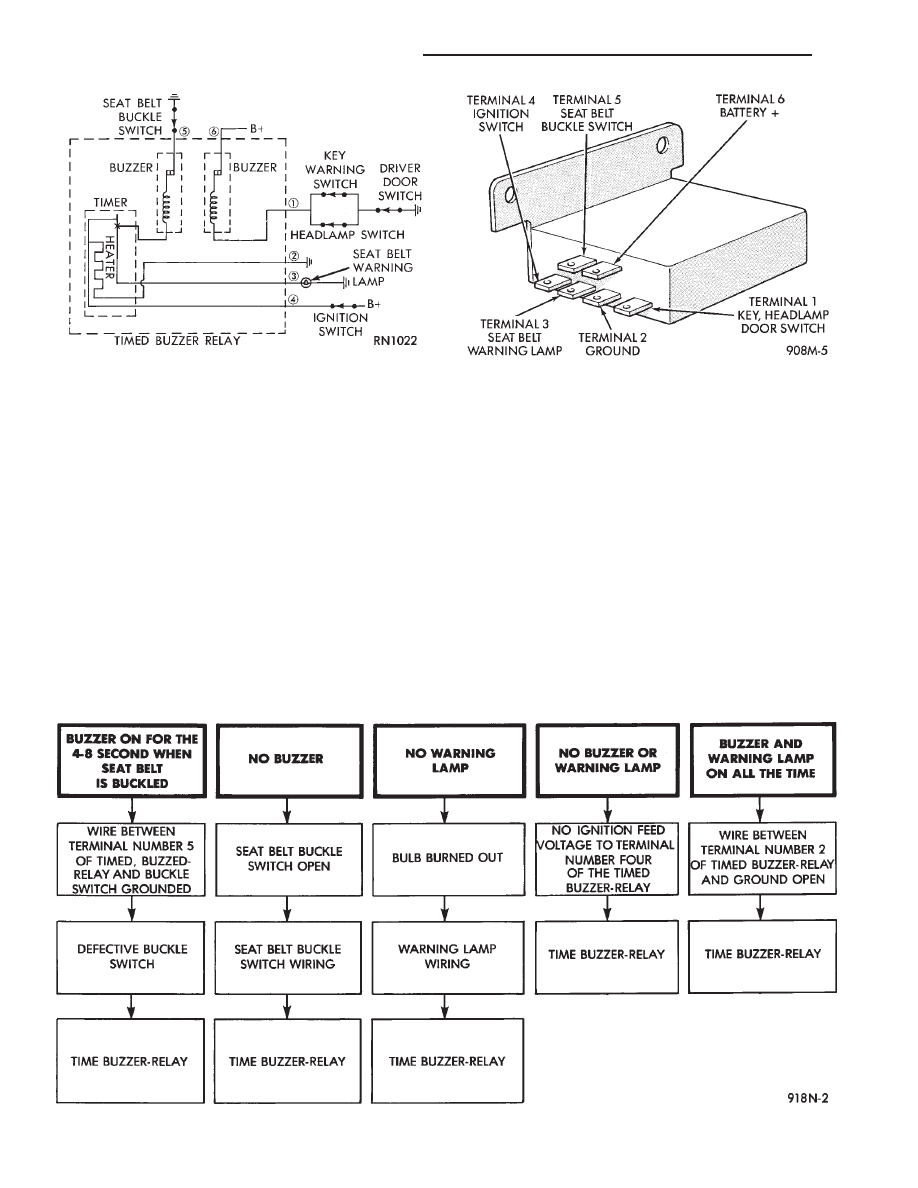

Fig. 3 Seat Belt Warning System Diagnosis

Fig. 4 Chime Module Terminal Identification

Fig. 2 Buzzer System Wiring Schematic

8U - 2

CHIME WARNING/REMINDER SYSTEM

Ä

(3) Check for tone in any other function.

CONDITION: NO FASTEN SEAT BELT LAMP
WHEN IGNITION SWITCH IS TURNED ON.

PROCEDURE

(1) Check for burned out lamp.
(2) Check for battery feed at terminal 6 and lamp

output at terminal 3 of chime module.

(3) Check for ignition feed at terminal 4 of chime

module.

CONDITION: FASTEN SEAT BELT LAMP OR
TONE CONTINUE FOR MORE THAN TEN
SECONDS AFTER SEAT BELTS ARE
FASTENED AND DRIVERS DOOR IS CLOSED

PROCEDURE

(1) Check left door jamb switch.
(2) Check chime module.

CONDITION: NO TONE WHEN HEADLAMPS
ARE ON AND DRIVERS DOOR IS OPEN

PROCEDURE

(1) Check left door jamb switch for good ground

when drivers door is open.

(2) Check wiring connector for good contact at

chime module.

(3) Check for battery feed at terminal 6 of chime

module.

(4) Check headlamp switch.

CONDITION: NO TONE WHEN KEY IS LEFT IN
IGNITION AND DRIVERS DOOR IS OPEN

PROCEDURE

(1) Check left door jamb switch for good ground

when drivers door is open.

(2) Check wiring connector for good contact at

chime module.

(3) Check for battery feed at terminal 6 of chime

module.

(4) Check key-in switch.

CONDITION: CHIMES CONTINUE WHEN
HEADLAMPS ARE TURNED OFF AND/OR KEY
IS REMOVED FROM IGNITION

PROCEDURE

(1) Check wiring for a grounded condition between

headlamp switch, key-in switch and chime module.

(2) Check chime module.

CHIME SYSTEM DIAGNOSIS—AC, AG, AJ AND AY
BODIES

CONDITION: NO TONE WHEN IGNITION IS
TURNED ON AND DRIVER’S SEAT BELT IS
UNBUCKLED

PROCEDURE

(1) Check driver’s seat belt buckle switch for a

ground when unbuckled.

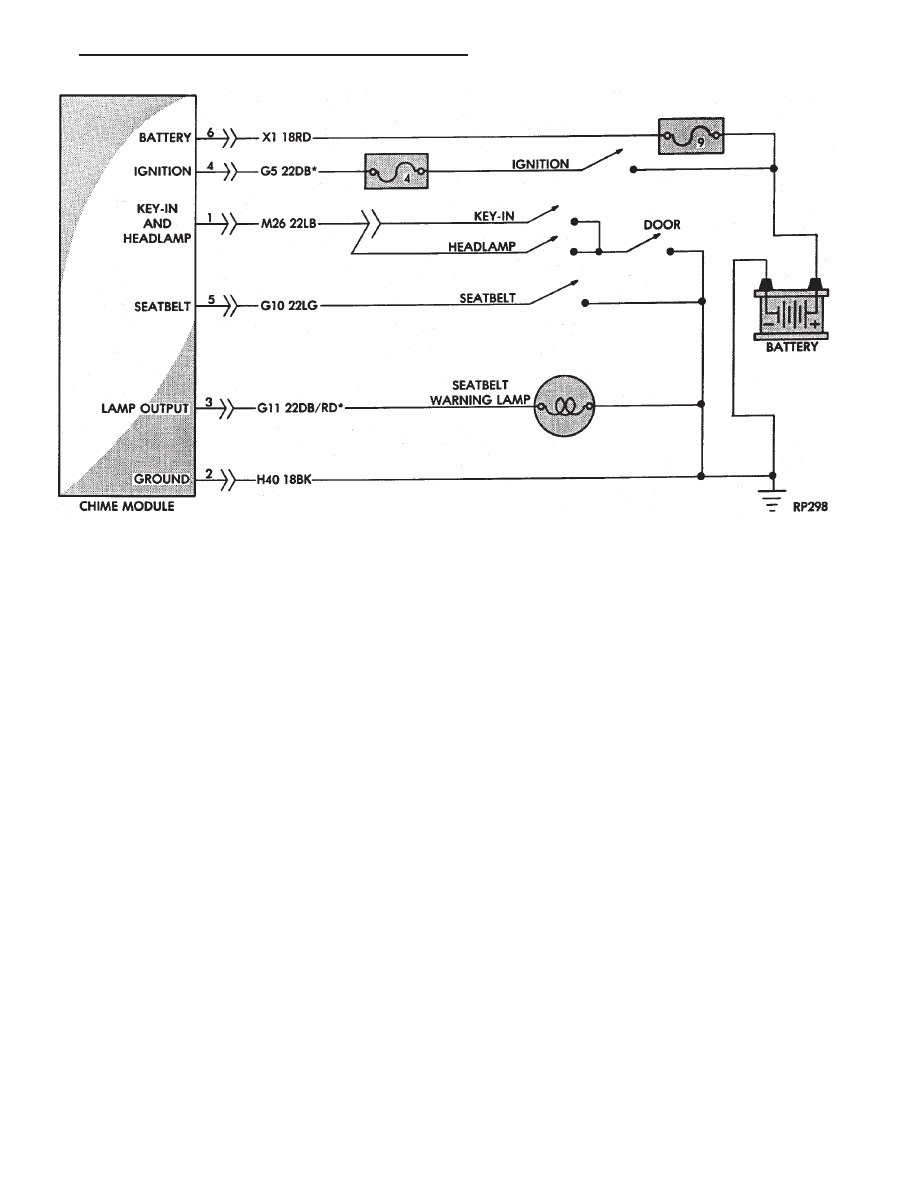

Fig. 5 Chime Module Wiring—AA and AP Bodies

Ä

CHIME WARNING/REMINDER SYSTEM

8U - 3
