ity. Refer to Battery Load Test. If the battery will
endure a load test, return the battery to use. If bat-
tery will not endure a load test, it must be replaced.
Properly clean and inspect battery hold downs, tray,
terminals, cables, posts, and top before completing
service. Also refer to Group 8B, Battery/Starter/Gen-
erator Service.

CHARGING TIME REQUIRED

The time required to charge a battery will vary de-

pending upon the following factors:
• SIZE OF BATTERY

A completely discharged large heavy-duty battery

requires more than twice the recharging time as a
completely discharged small capacity battery (Fig.
16).

• TEMPERATURE: A longer time will be needed to
charge a battery at -18°C (0°F) than at 27°C (80°F).
When a fast charger is connected to a cold battery,
current accepted by battery will be very low at first.
In time, the battery will accept a higher rate as bat-
tery warms.
• CHARGER CAPACITY: A charger which, can sup-
ply only five amperes will require a much longer pe-
riod of charging than a charger that can supply 30
amperes or more.
• STATE OF CHARGE: A completely discharged
battery requires more charging time than a partially
charged battery. Electrolyte is nearly pure water in a
completely discharged battery. At first, the charging
current amperage will be low. As water is converted
to sulfuric acid inside the battery, the current amp
rate will rise. Also, the specific gravity of the electro-
lyte will rise, bringing the green dot (Fig. 5) into
view.

WARNING:

NEVER

EXCEED

20

AMPS

WHEN

CHARGING A COLD -1°C (30°F) BATTERY. PER-
SONAL INJURY MAY RESULT.

CHARGING COMPLETELY DISCHARGED
BATTERY

The following procedure should be used to recharge

a completely discharged battery. Unless procedure is
properly followed, a good battery may be needlessly
replaced (Fig. 17).

(1) Measure the voltage at battery posts with a

voltmeter accurate to 1/10 volt (Fig. 18). If below 10
volts, charge current will be low, and it could take
some time before it accepts a current in excess of a
few milliamperes. Such low current may not be de-
tectable on amp meters built into many chargers.

(2) Connect charger leads. Some chargers feature

polarity protection circuitry which, prevents opera-
tion unless charger is connected to battery posts cor-
rectly. A completely discharged battery may not have
enough voltage to activate this circuitry. This may
happen even if the leads are connected properly.

(3) Battery chargers vary in the amount of voltage

and current they provide. For the time required for
the battery to accept measurable charger current at
various voltages, refer to Fig. 17. If charge current is
still not measurable after charging period the battery
should be replaced. If charge current is measurable
during charging time, the battery may be good, and
charging should be completed in the normal manner.

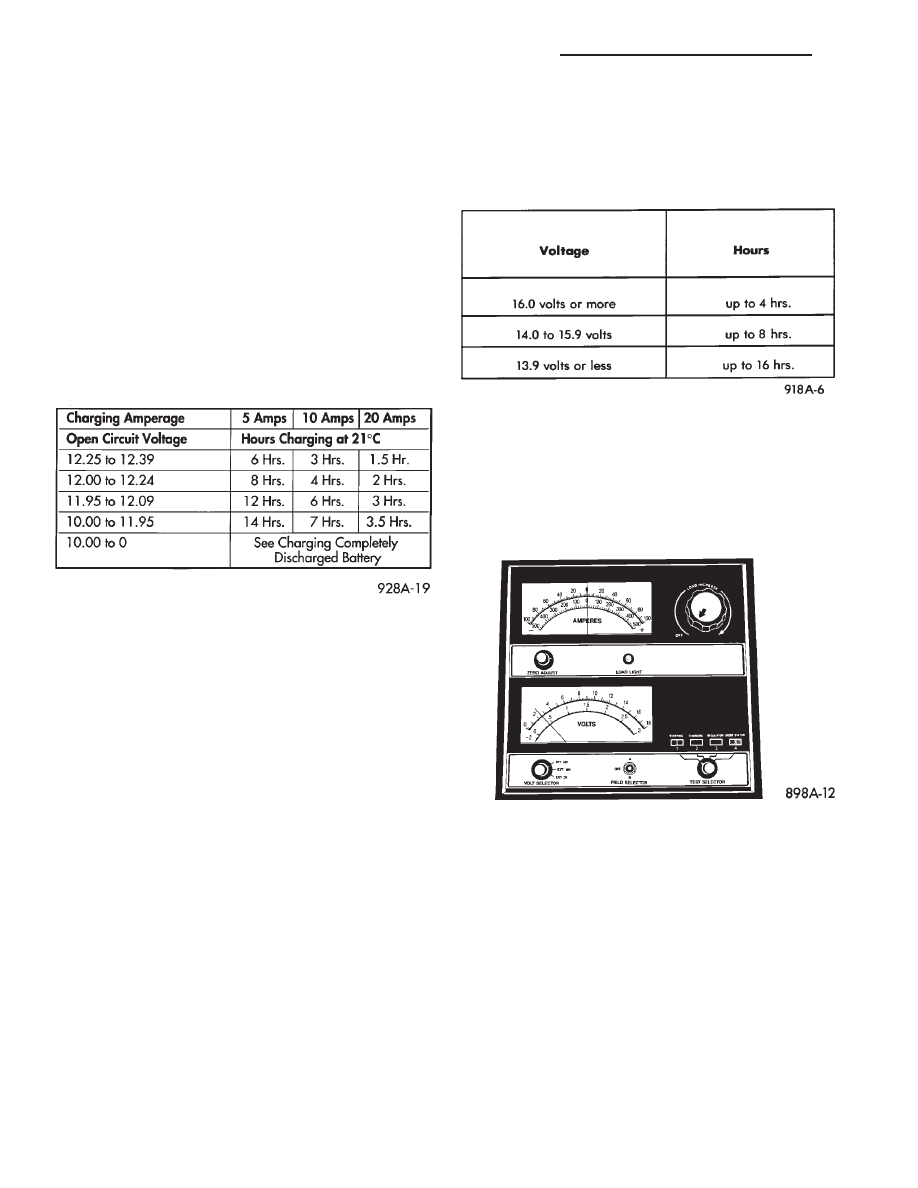

Fig. 16 Battery Charging Time

Fig. 17 Charge Rate

Fig. 18 Voltmeter Accurate to 1/10 Volt (Connected)

8A - 8

BATTERY/STARTING/CHARGING SYSTEMS DIAGNOSTICS

Ä

IGNITION OFF DRAW (IOD)

GENERAL INFORMATION

A normal electrical system will draw from 5 to 30

milliamperes from the battery. This is with the ignition
in the OFF position, and all non-ignition controlled cir-
cuits in proper working order. The amount of IOD will
depend on body model and electrical components. A ve-
hicle that has not been operated for an extended period
of approximately 20 days may discharge the battery to
an inadequate level. In this case, the Main Fusible Link
Connector should be disconnected. The Main Fusible
Link connector is located rearward of the battery on the
engine wiring harness (Fig. 19).

If the IOD is over 30 milliamperes, the defect must

be found and corrected before condemning the bat-
tery. Usually, the battery can be charged and re-
turned to service (Fig. 16).

IGNITION OFF DRAW (IOD) TESTS

VEHICLES WITHOUT ELECTRONIC
AUTOMATIC TRANSMISSION/LOAD LEVELING
SUSPENSION OR ALARM SYSTEMS

Testing for HIGHER AMPERAGE IOD must be

performed first to prevent damage to most milliamp
meters.

A standard 12 volt test light and a milliamp meter

that is equipped with two leads will be used for the
following tests. The milliamp meter should be able to
handle up to two amps.

(1) Verify that all electrical accessories are OFF.

Turn off all lights, close trunk lid, close glove box door,
turn off sun visor vanity lights, close all doors and re-

move ignition key. Allow the Illuminated Entry System
if equipped to time out in approximately 30 seconds.

(2) Verify the engine compartment lamp bulb is

working by opening/closing hood. Remove the lamp.

(3) Disconnect negative battery cable (Fig. 15).
(4) Connect a typical 12 volt test light between the

negative cable clamp and the negative battery post (Fig.
19). The test light may be brightly lit for up to three
minutes or may not be lit at all. This depending on the
body model or electronic components on the vehicle.

(a) The term brightly used throughout the follow-

ing tests. This implies the brightness of the test light
will be the same as if it were connected across the
battery posts. This would be with a fully charged bat-
tery.

(b) The test light or the milliamp meter MUST

be positively connected to the battery post and the
battery cable during all IOD testing.

(c) Do not allow the test light or the milliamp

meter to become disconnected during any of the
IOD tests. If this happens, the electronic timer
functions will be started and all IOD tests must be
repeated from the beginning. Clamp the test light
at both ends to prevent accidental disconnection.

(d) After three minutes time has elapsed, the test

light should turn OFF or be dimly lit depending on
the electronic components on the vehicle. If the test
light remains BRIGHTLY lit, do not disconnect test
light. Disconnect each fuse or circuit breaker until
test light is either OFF or DIMLY lit. Refer to the
Front Wheel Drive Car Wiring Diagrams Service
Manual. This will eliminate higher amperage IOD. It
is now safe to install the milliamp meter without
damage to the meter to check for low amperage IOD.

(e) Possible sources of high IOD are usually ve-

hicle lamps trunk lamp, glove compartment, lug-
gage compartment, etc..

(f) If test light is still brightly lit after discon-

necting each fuse and circuit breaker, disconnect
the wiring harness from the generator. Refer to
Generator Testing. Do not disconnect test light.

CAUTION: This last test has higher amperage IOD and
must be performed before going on with low amper-
age IOD tests. The higher amperage IOD must be elim-
inated before hooking up milliamp meter to check for
low amperage IOD. If higher amperage IOD has not
been eliminated, milliamp meter may be damaged.
Most milliamp meters will not handle over one or two
amps. Do not hook up meter if test light is glowing
brightly. Refer to maximum amperage specifications
and instructions supplied with milliamp meter.

After higher amperage IOD has been corrected, low

amperage IOD may be checked. The MAXIMUM IOD=
30 MILLIAMPERES.

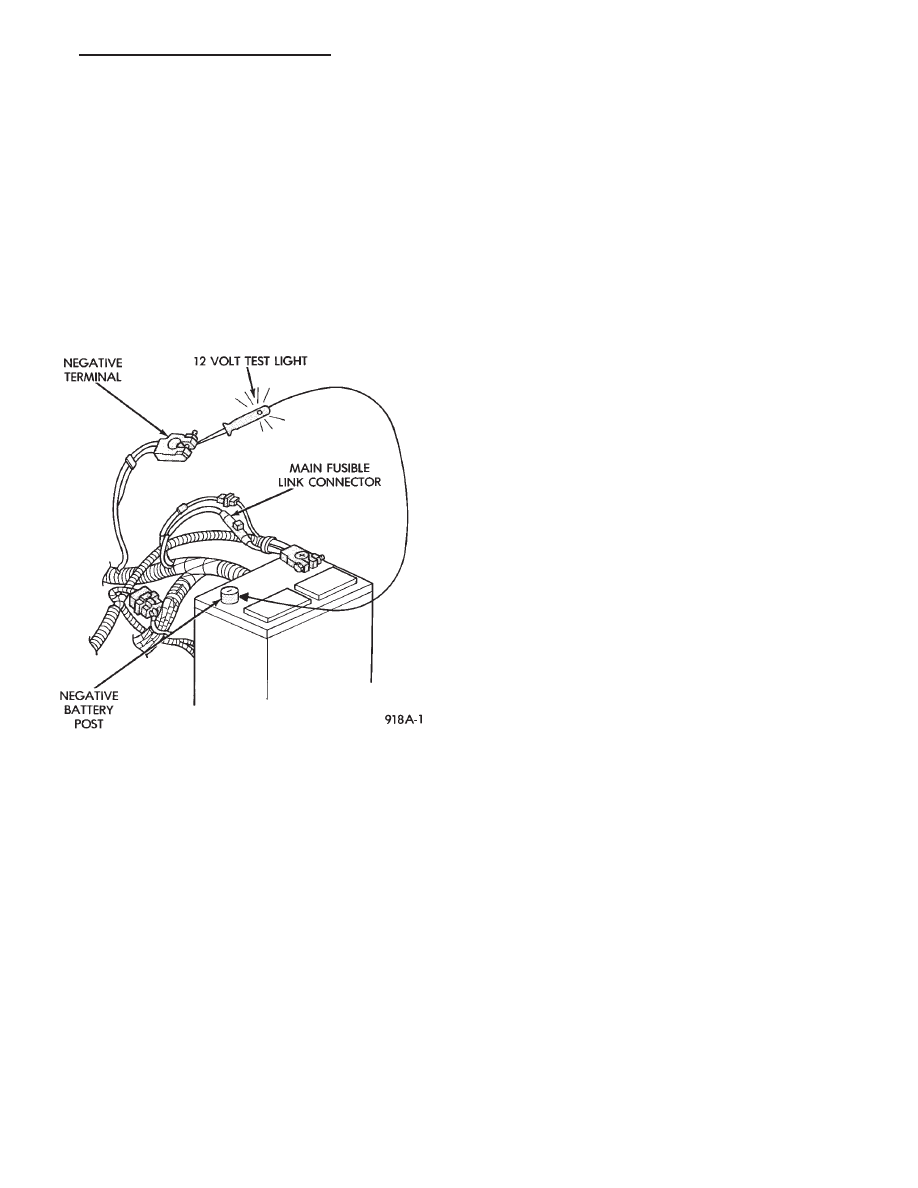

Fig. 19 IOD Test

Ä

BATTERY/STARTING/CHARGING SYSTEMS DIAGNOSTICS

8A - 9

(5) With test light still connected, connect milli-

amp meter between battery negative post and nega-
tive battery cable (Fig. 20). Do not open any doors or
turn on any electrical accessories with the test light
disconnected and the milliamp meter connected.
Meter may be damaged.

(6) Disconnect test light. Milliamp meter reading

should be less than 30 milliamperes. If low amperage
IOD is not within specifications, disconnect:

(a) The 60 way connector at the Powertrain Con-

trol Module located outboard of the battery. Refer
to Group 8D, Ignition for more information.

(b) The 25 way connectors on the Body Control-

ler if equipped.

(c) The circuits to the clock and radio.
(d) The wiring harness from the generator. Refer

to Generator Testing.
Check each component until excessive IOD is found.
Each time the test light or milliamp meter is dis-

connected and connected, all electronic timer func-
tions will be activated. Tests must be repeated from
the beginning.

Test light or meter MUST remain connected for all

tests.

VEHICLES EQUIPPED WITH ELECTRONIC
AUTOMATIC TRANSMISSION, LOAD
LEVELING SUSPENSION, OR ALARM SYSTEM

This vehicles will have temporary high IOD of 15

amps or more for up to 65 minutes. This higher IOD

can often mask another problem and should be con-
sidered when performing IOD testing.

Testing for higher IOD will be the same as in the

previous IOD tests. However, certain additional pro-
cedures should be followed.
• WITH ALARM SYSTEM: After disconnecting bat-
tery and hooking up test light, cycle the key lock on
the driver’s door to disarm the alarm. The parking
lamps should stop flashing.

Also locate the Power Distribution Center. This

Center is located in front of the left front strut tower
(Fig. 21). Remove the cover from the Center and re-
move the 50 amp fuse.

• WITH ELECTRONIC AUTOMATIC TRANSMIS-
SION: If equipped with this option, and high or low
IOD is suspected, allow an additional 25 minutes
minimum of electronic shut off time.

To defeat the timer, disconnect the 60-way connec-

tor on the Transmission Controller. This controller is
located on the right inner fender.
• WITH AUTOMATIC LOAD LEVELING SYSTEM:
If equipped with this option, and high or low IOD is
suspected, allow an additional 65 minutes minimum
of electronic shut off time.

To defeat the timer, open the trunk lid, locate the

Automatic Load Leveling computer, located inside
right rear wheel house, and disconnect the 11-way
connector. Close the trunk lid.

If equipped with an electrical trunk closing feature,

temporarily install a heavy gauge jumper wire be-
tween the disconnected negative cable and the nega-
tive battery post. When this jumper is installed the
trunk lid should automatically close. Do not discon-
nect the test light as all electronic timing features
will be activated and all IOD tests must be repeated
from the beginning.

Remove the temporarily installed jumper wire.

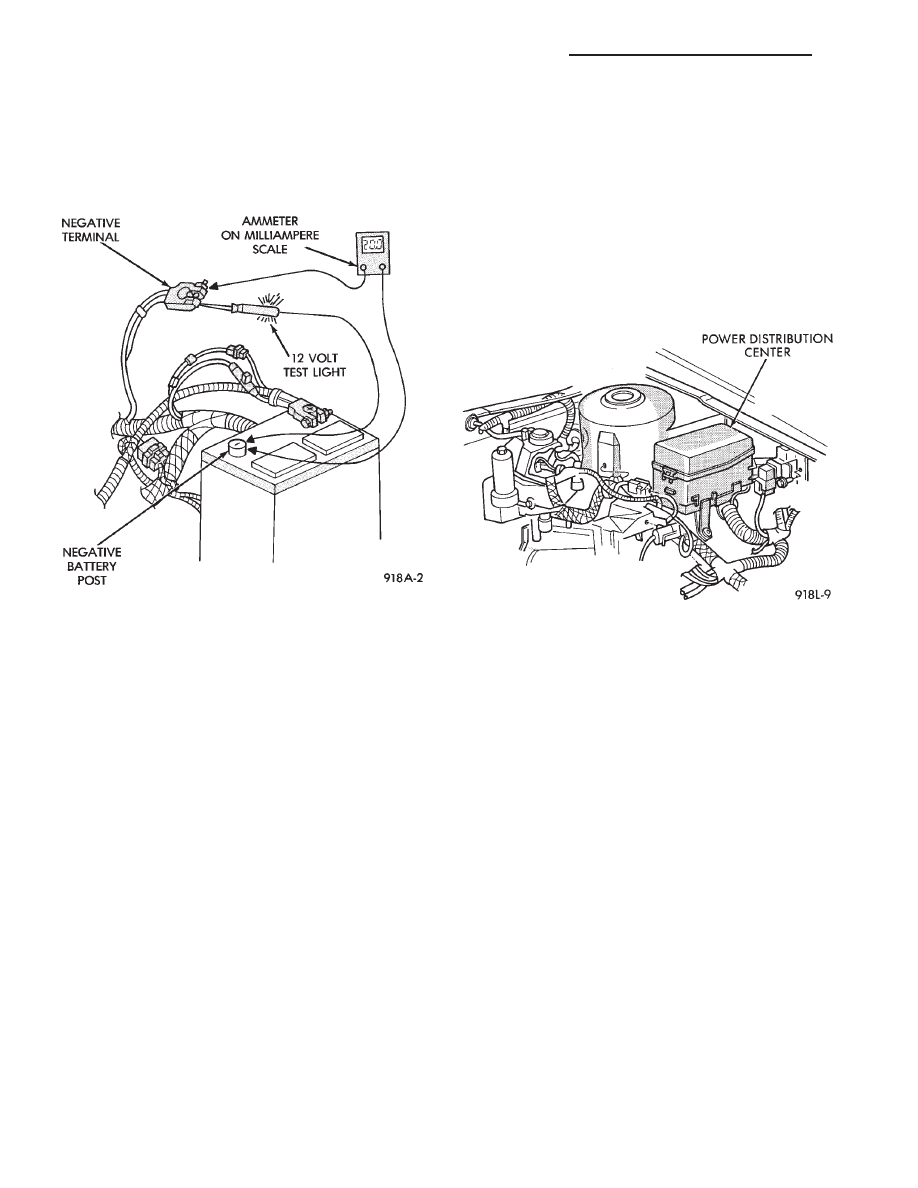

Fig. 20 Low Amperage IOD Test

Fig. 21 Power Distribution Center

8A - 10

BATTERY/STARTING/CHARGING SYSTEMS DIAGNOSTICS

Ä

STARTER TEST PROCEDURES ON VEHICLE

INDEX

page

page

Diagnostic Preparation

. . . . . . . . . . . . . . . . . . . . . 11

General Information

. . . . . . . . . . . . . . . . . . . . . . . 11

Starter Control Circuit Tests

. . . . . . . . . . . . . . . . 15

Starter Feed Circuit Tests

. . . . . . . . . . . . . . . . . . 11

GENERAL INFORMATION

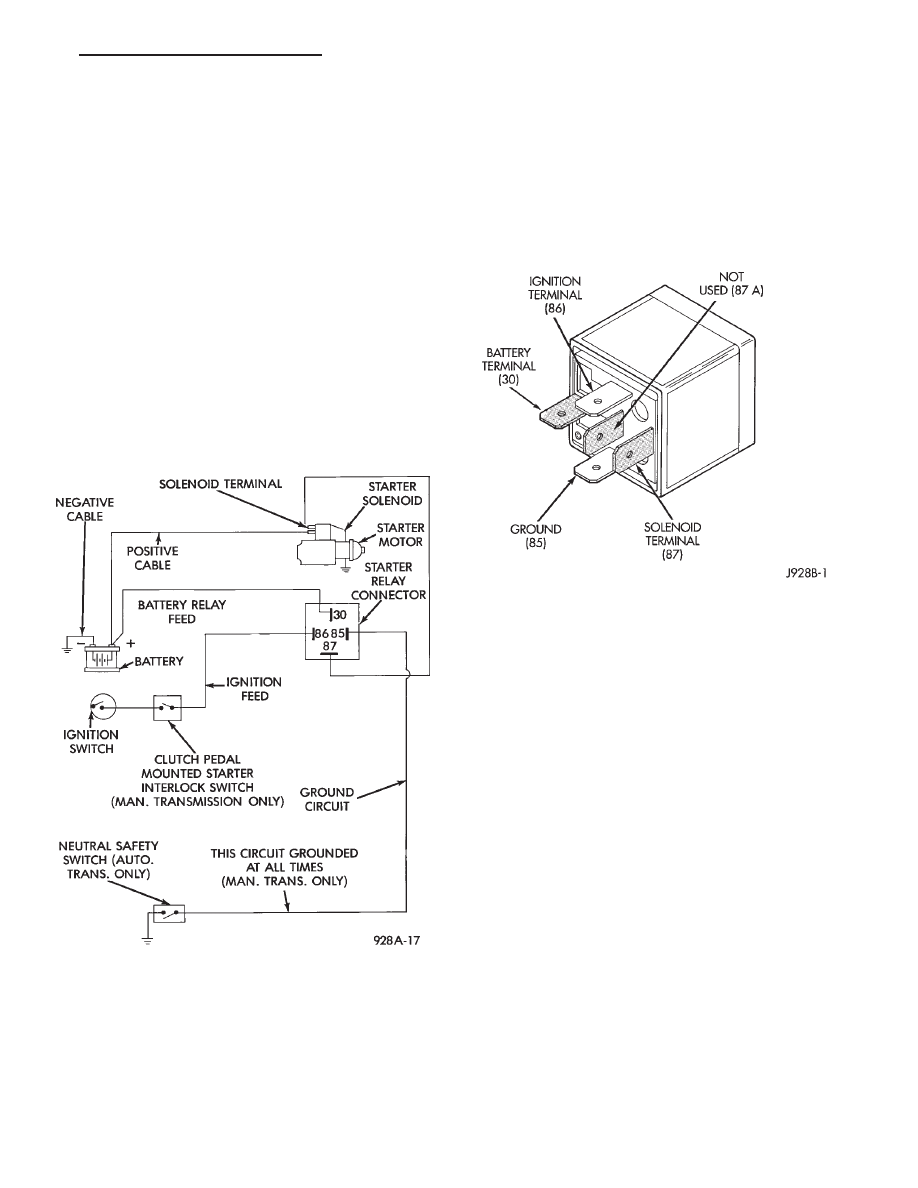

The starting system (Fig. 1) has:

• Ignition switch

• Starter relay (Fig. 2)

• Neutral starting and back-up switch with auto-
matic transmissions
• Clutch pedal mounted starter interlock switch
with manual transmissions
• Wiring harness

• Battery

• Starter motor with an integral solenoid

These components form two separate circuits. A

high amperage circuit that feeds the starter motor up
to 300+ amps, and a control circuit that operates on
less than 20 amps.

DIAGNOSTIC PREPARATION

Before going on with starting system diagnostics,

verify:

(1) The battery top, posts, and terminals are clean.
(2) The generator drive belt tension and condition

is correct.

(3) The battery state-of-charge is correct.
(4) The battery will pass load test.
(5) The battery cable connections at the starter

and engine block are clean and free from corrosion.

(6) The wiring harness connectors and terminals

are clean and free from corrosion.

(7) Proper circuit grounding.
(8) Refer to Starter System Diagnostics (Fig. 3).

STARTER FEED CIRCUIT TESTS

The following procedure will require a suitable

volt/ampere tester (Fig. 4).

CAUTION: Ignition system also must be disabled to
prevent engine start while performing the following
tests.

(1) Connect a volt-ampere tester (Fig. 4) to the bat-

tery terminals (Fig. 5). Refer to the operating in-
structions provided with the tester being used.

(2) Disable ignition system as follows:

• VEHICLES WITH CONVENTIONAL DISTRIBU-
TORS: Disconnect the ignition coil cable from the
distributor cap. Connect a suitable jumper wire be-
tween the coil cable end-terminal and a good body
ground (Fig. 6).

Fig. 1 Starting Components/Wiring

Fig. 2 Starter Relay

Ä

BATTERY/STARTING/CHARGING SYSTEMS DIAGNOSTICS

8A - 11















Content   ..  267  268  269  270   ..
