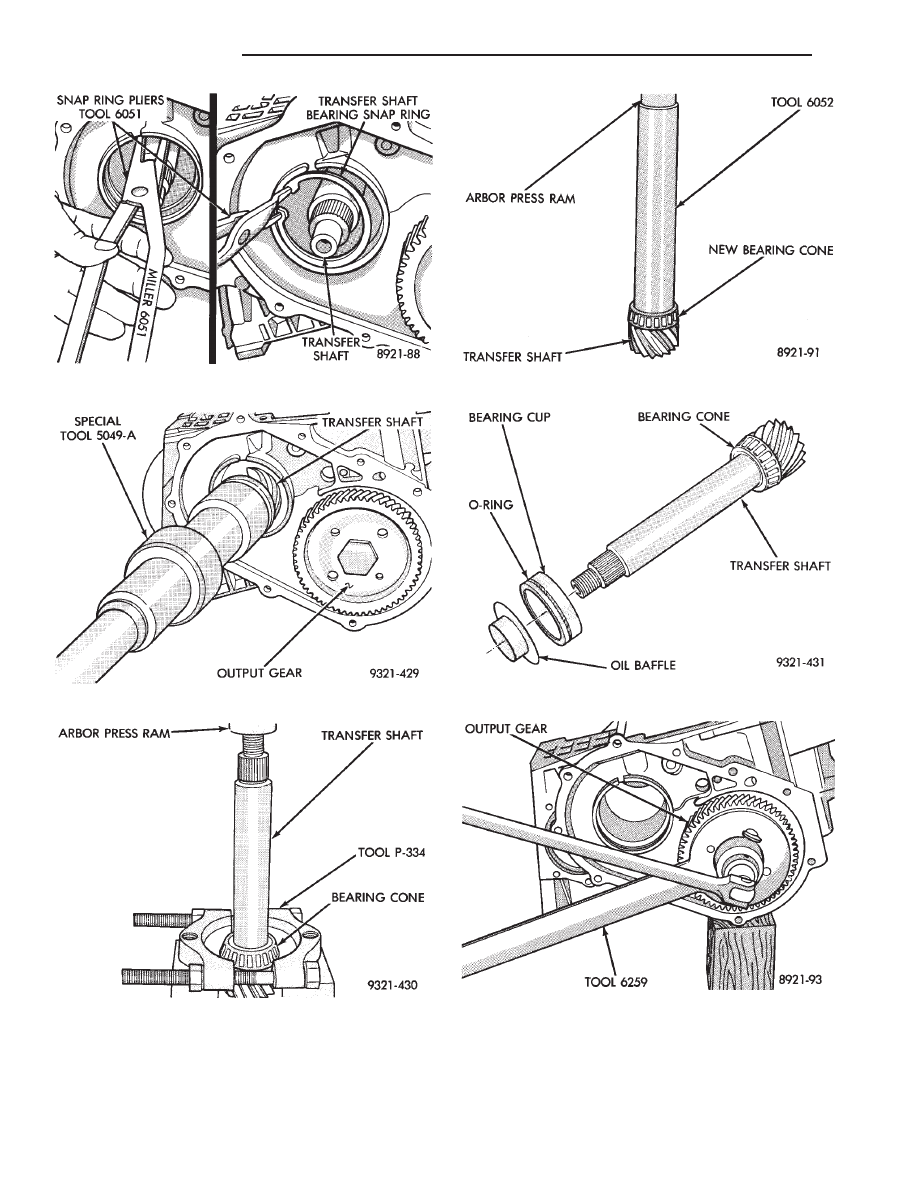

Fig. 52 Transfer Shaft Bearing Snap Ring

Fig. 53 Transfer Shaft

Fig. 54 Remove Transfer Shaft Bearing Cone

Fig. 55 Install Bearing Cone

Fig. 56 Bearing Cup Removed

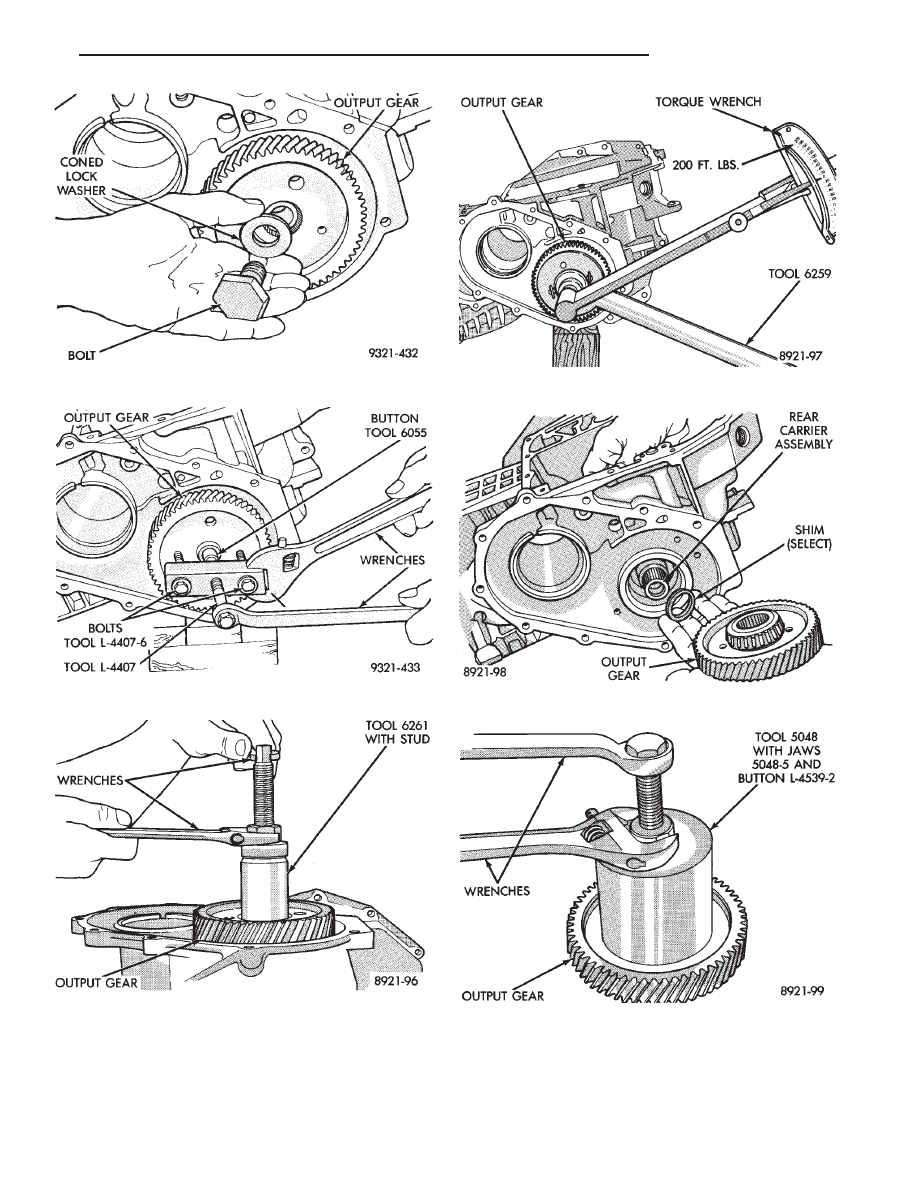

Fig. 57 Remove Output Gear Bolt

21 - 114

TRANSAXLE

Ä

Fig. 58 Output Gear Bolt and Washer

Fig. 59 Remove Output Gear

Fig. 60 Install Output Gear

Fig. 61 Tighten Output Gear to 271 N

I

m (200 ft. lbs.)

Fig. 62 Output Gear and (Select) Shim

Fig. 63 Remove Bearing Cone

Ä

TRANSAXLE

21 - 115

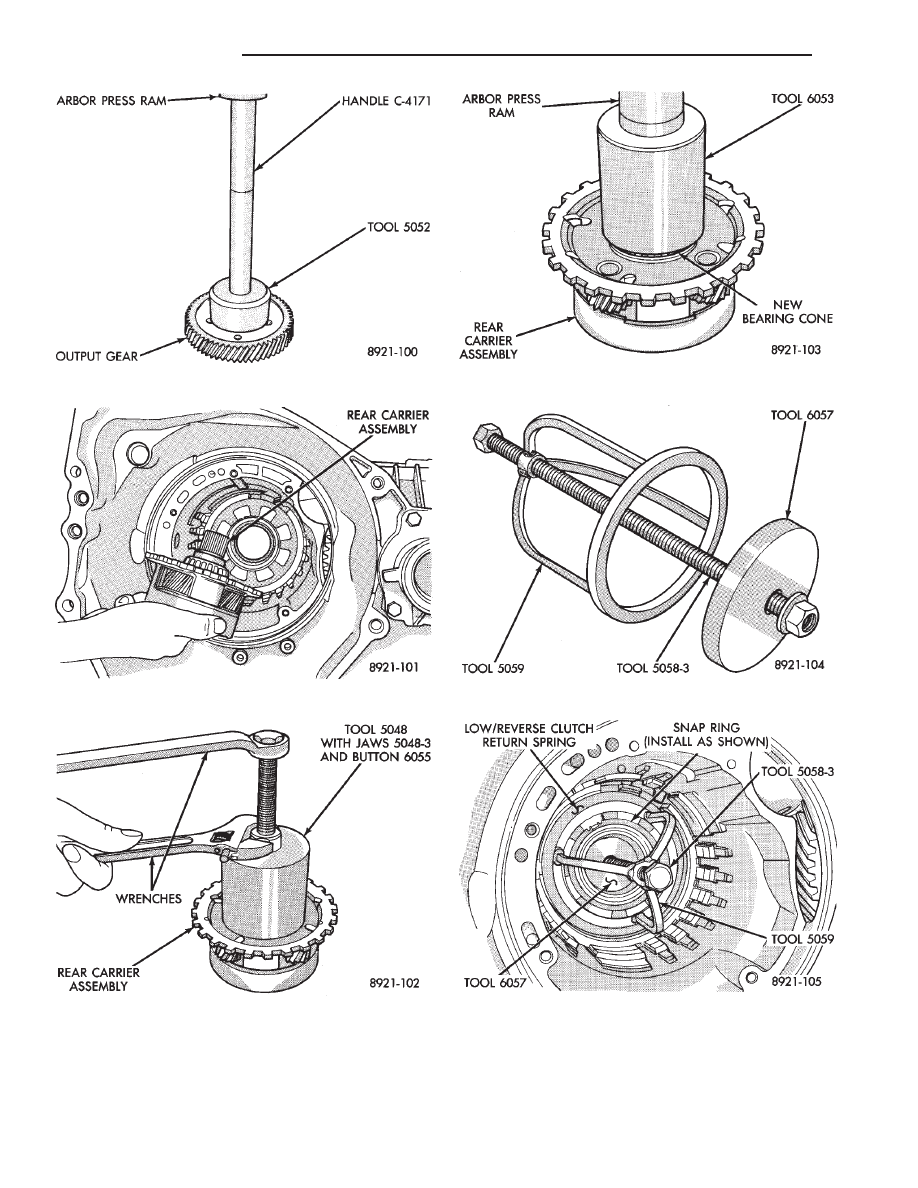

Fig. 64 Install New Bearing Cone

Fig. 65 Rear Carrier Assembly

Fig. 66 Remove Rear Carrier Bearing Cone

Fig. 67 Install Rear Carrier Bearing Cone

Fig. 68 Low/Reverse Spring Compressor Tool

Fig. 69 Compressor Tool in Use

21 - 116

TRANSAXLE

Ä

CAUTION: When installing, be sure guide bracket
and split sleeve touch the rear of the transaxle
case.

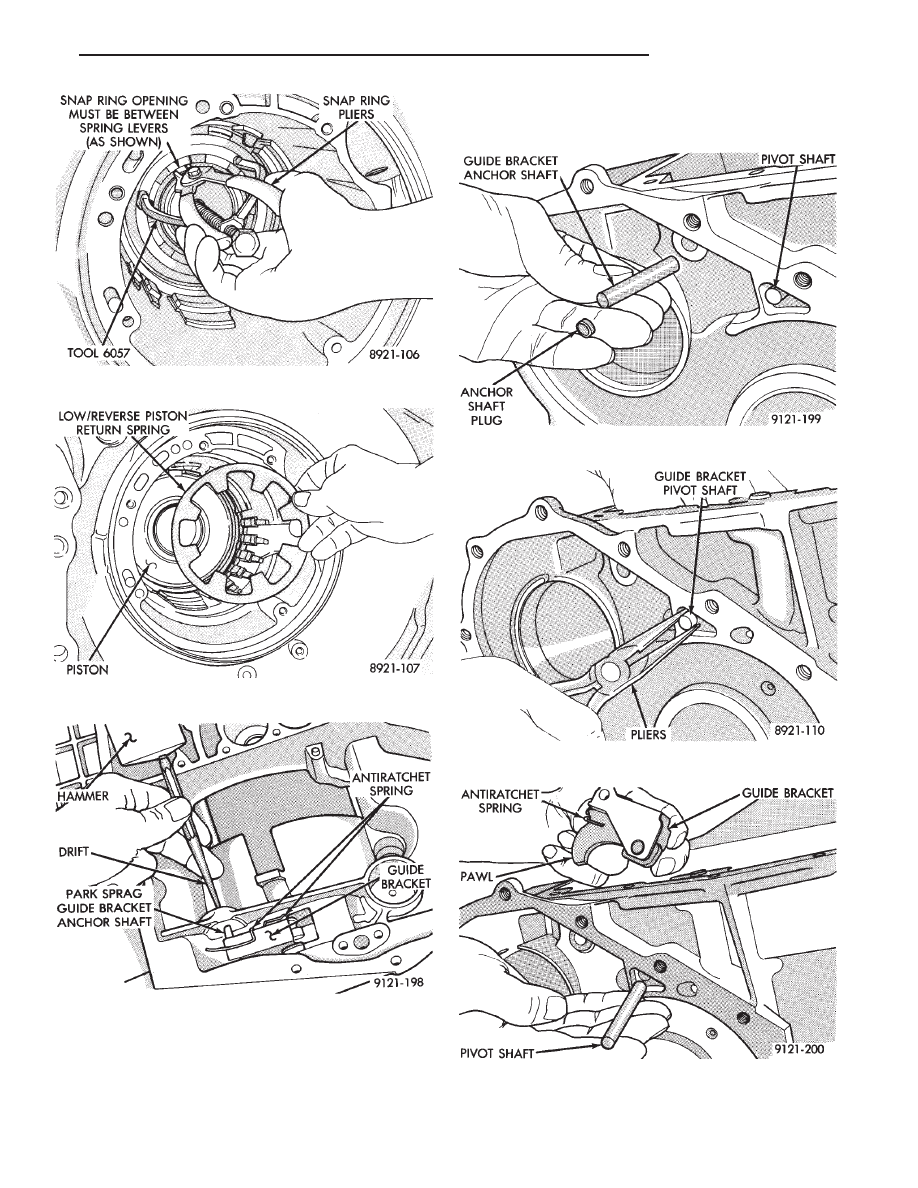

Fig. 70 Remove or Install Snap Ring

Fig. 71 Low/Reverse Piston Return Spring

Fig. 72 Drive Out Anchor Shaft

Fig. 73 Anchor Shaft and Plug

Fig. 74 Guide Bracket Pivot Shaft

Fig. 75 Pivot Shaft and Guide Bracket

Ä

TRANSAXLE

21 - 117
