Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 125

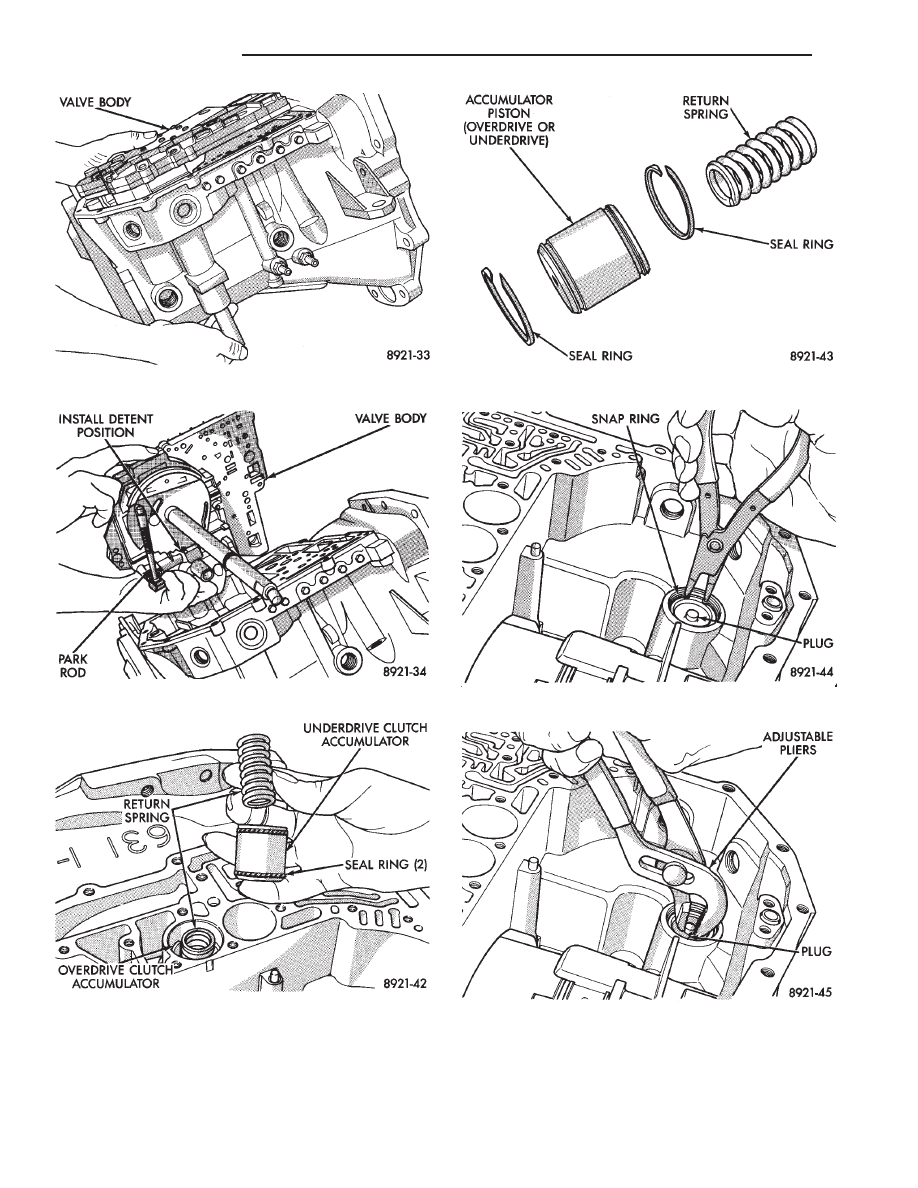

Fig. 6 Remove or Install Valve Body

Fig. 7 Valve Body Removed

Fig. 8 Accumulators

Fig. 9 Accumulator

Fig. 10 Low/Reverse Accumulator Snap Ring

Fig. 11 Low/Reverse Accumulator Plug (Cover)

21 - 106

TRANSAXLE

Ä

Measuring input shaft end play before disassembly

will usually indicate when a #4 thrust plate change
is required, (except when major parts are replaced).
The #4 thrust plate is located behind the overdrive
clutch hub.

Attach a dial indicator to transaxle bell housing

with its plunger seated against end of input shaft
(Fig. 14).

Move input shaft in and out to obtain end play

reading. End play specifications are .13 to .64 mm
(.005 to .025 inch).

Record indicator reading for reference when reas-

sembling the transaxle.

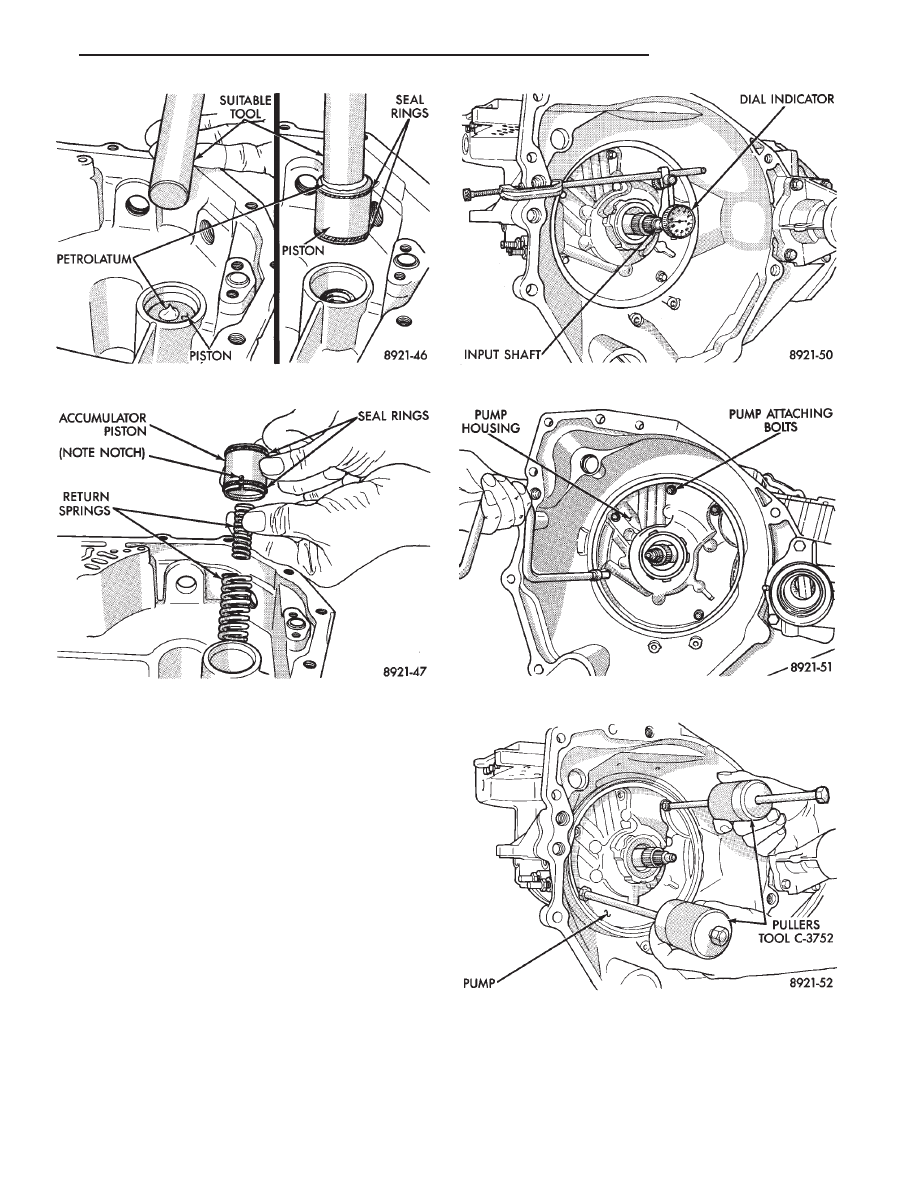

Fig. 12 Low/Reverse Accumulator Piston

Fig. 13 Low/Reverse Accumulator

Fig. 14 Measure Input Shaft End Play

Fig. 15 Pump Attaching Bolts

Fig. 16 Install Tool C-3752

Ä

TRANSAXLE

21 - 107

CAUTION: Be sure input speed sensor is removed
before removing oil pump.

CAUTION:The cooler bypass valve must be re-
placed if a transaxle failure has occurred. Do not re-

use old valve or attempt to clean old valve. When
installing bypass valve, insert with O-ring end to-
wards rear of case.

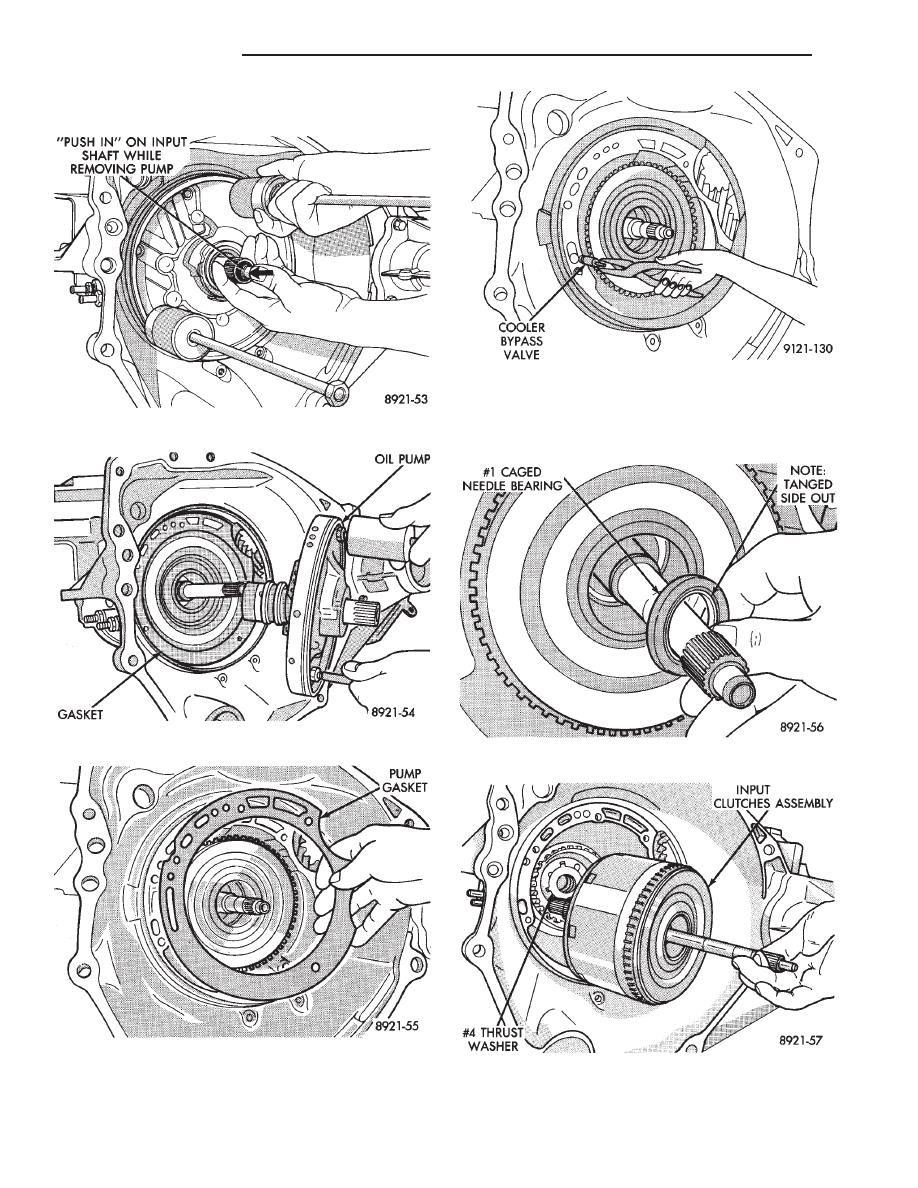

Fig. 17 Remove Oil Pump

Fig. 18 Oil Pump Removed

Fig. 19 Oil Pump Gasket

Fig. 20 Remove Bypass Valve

Fig. 21 No.1 Caged Needle Bearing

Fig. 22 Input Clutches Assembly

21 - 108

TRANSAXLE

Ä

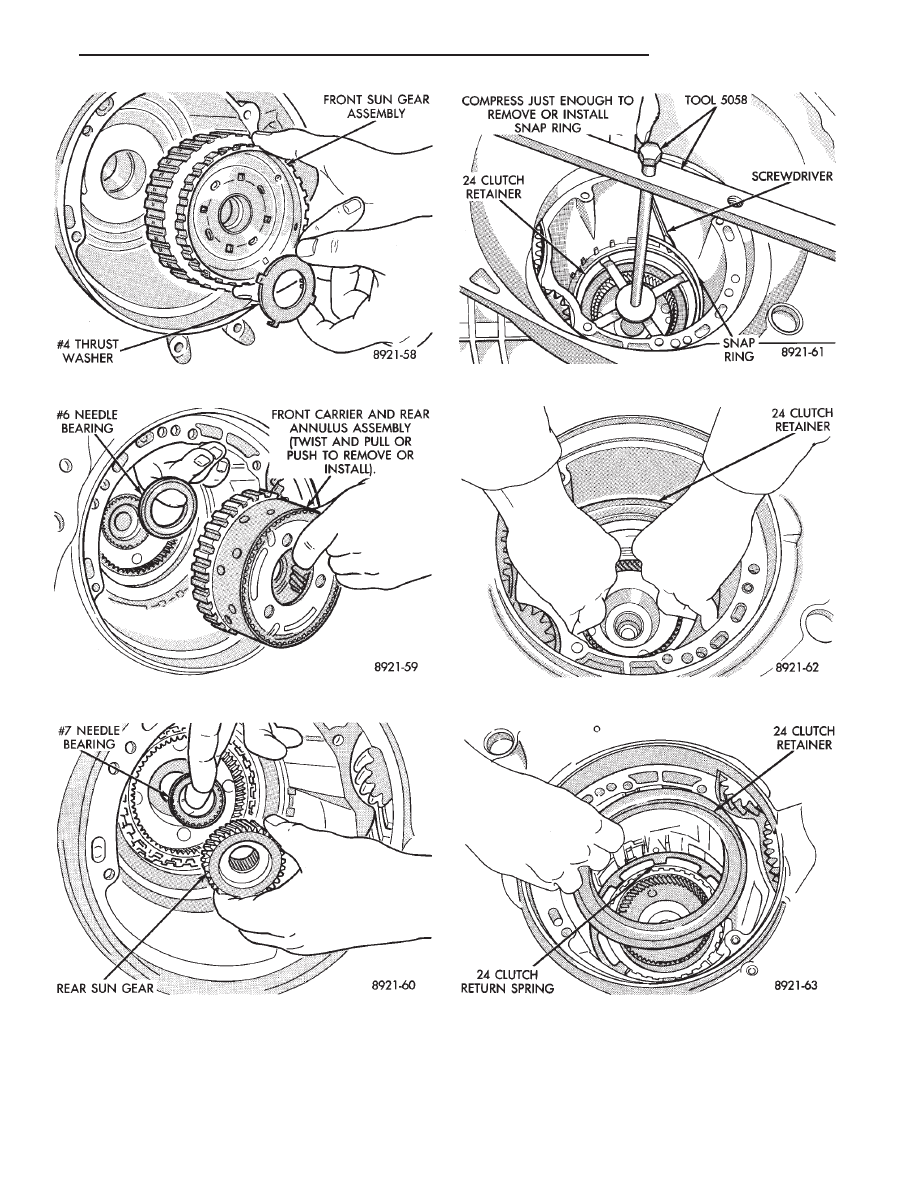

Fig. 23 Front Sun Gear Assembly

Fig. 24 Front Carrier and Rear Annulus Assembly

Fig. 25 Rear Sun Gear

Fig. 26 2/4 Clutch Retainer Snap Ring

Fig. 27 Remove 2/4 Clutch Retainer

Fig. 28 2/4 Clutch Retainer

Ä

TRANSAXLE

21 - 109
