Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 126

Tag 2/4 clutch pack for reassembly identifica-

tion.

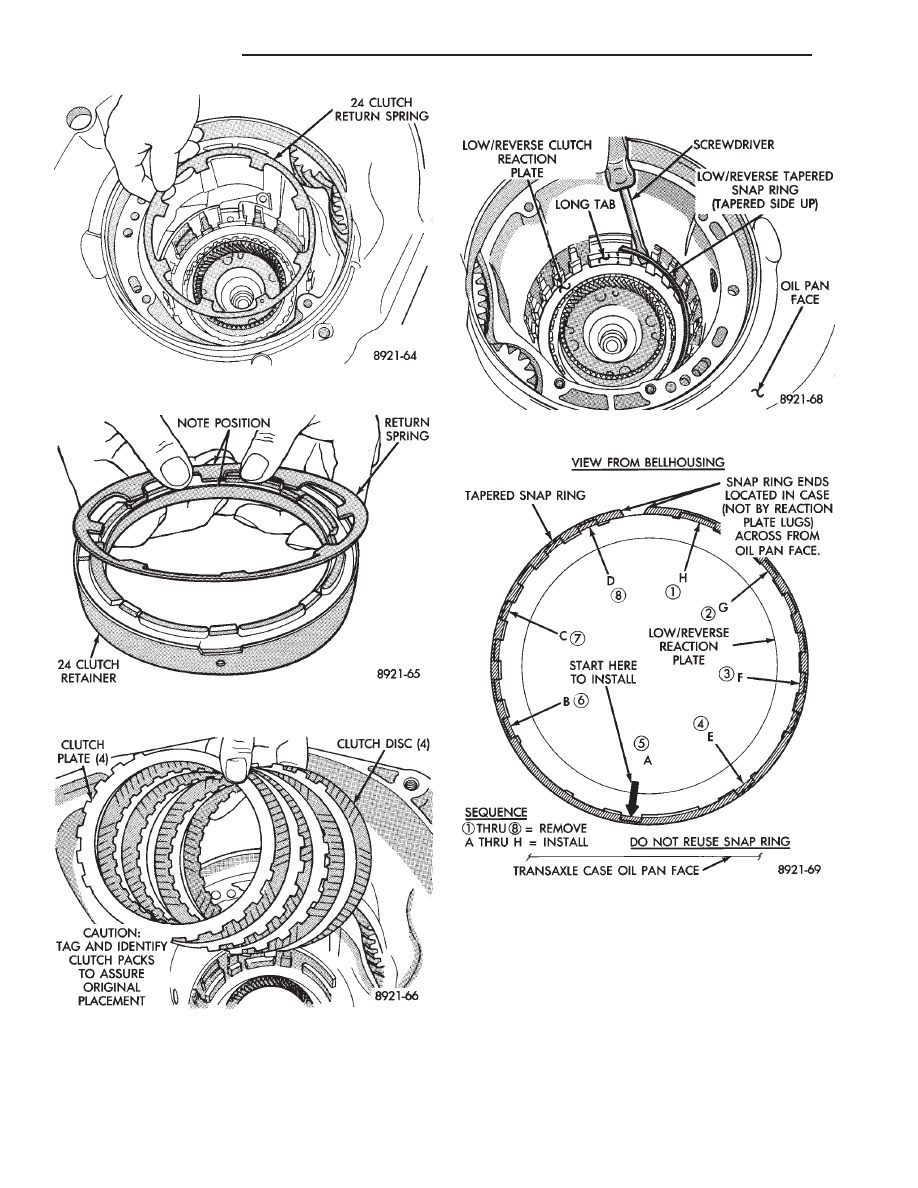

Fig. 29 2/4 Clutch Return Spring

Fig. 30 2/4 Retainer and Spring Indexed

Fig. 31 2/4 Clutch Pack

Fig. 32 Tapered Snap Ring

Fig. 33 Tapered Snap Ring Instructions

21 - 110

TRANSAXLE

Ä

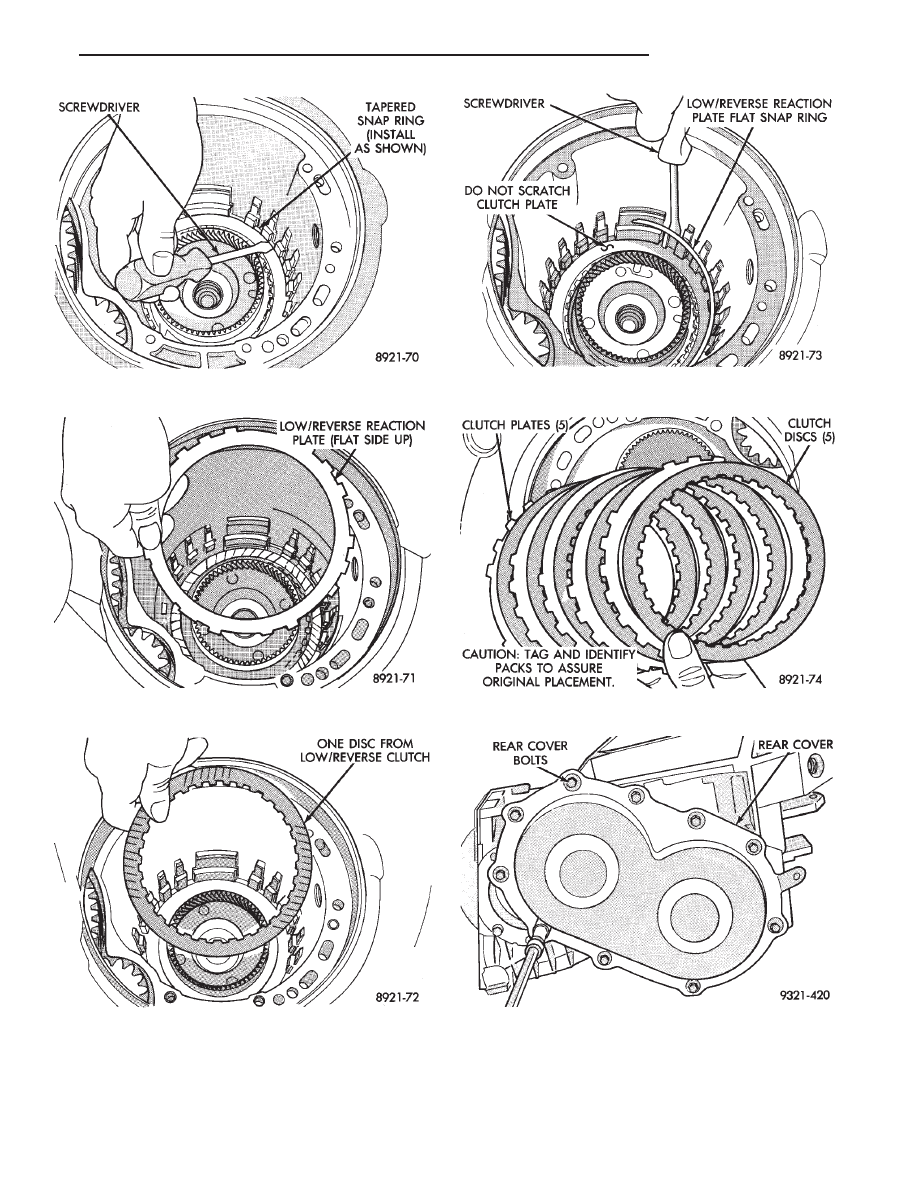

Fig. 34 Snap Ring Installed

Fig. 35 Low/Reverse Reaction Plate

Fig. 36 Remove One Disc

Fig. 37 Low/Reverse Reaction Plate Snap Ring

Fig. 38 Low/Reverse Clutch Pack

Fig. 39 Rear Cover Bolts

Ä

TRANSAXLE

21 - 111

Tag low/reverse clutch pack for reassembly

identification.

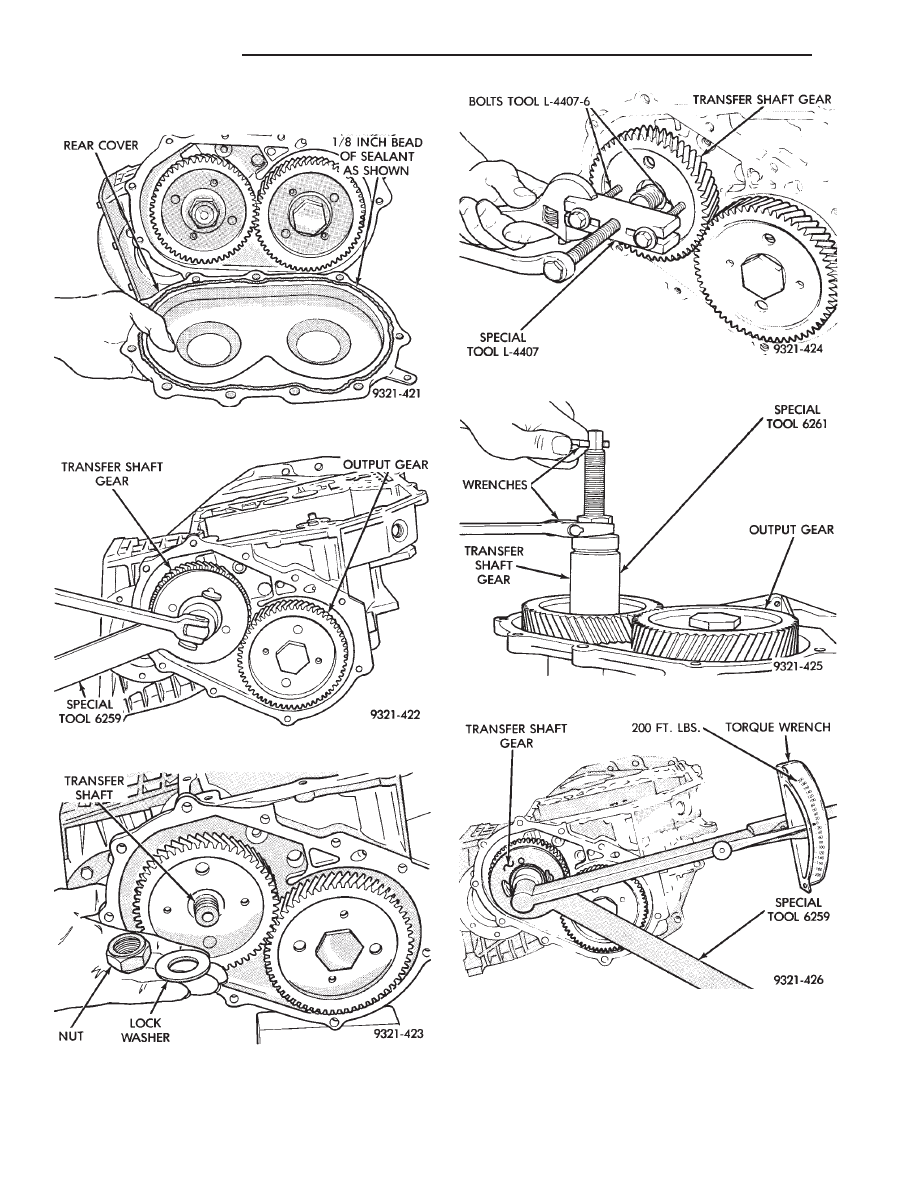

Fig. 43 Remove Transfer Shaft Gear

Fig. 44 Install Transfer Shaft Gear

Fig. 45 Tighten Nut to 271 N

I

m (200 Ft. Lbs.)

Fig. 40 Rear Cover

Fig. 41 Remove Transfer Shaft Gear Nut

Fig. 42 Transfer Shaft Gear Nut and Washer

21 - 112

TRANSAXLE

Ä

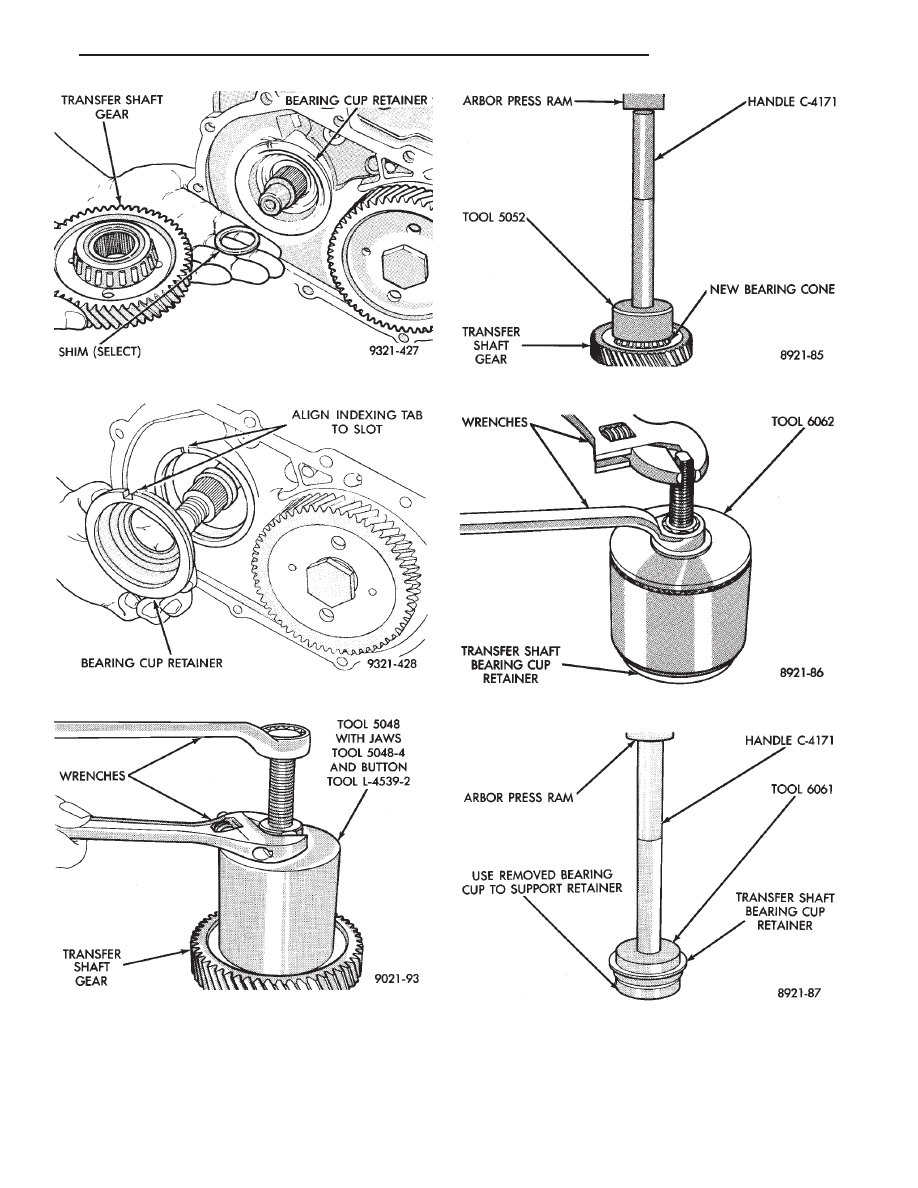

Fig. 46 Transfer Shaft Gear and (Select) Shim

Fig. 47 Bearing Cup Retainer

Fig. 48 Remove Transfer Shaft Bearing Cone

Fig. 49 Install Transfer Shaft Bearing Cone

Fig. 50 Remove Transfer Shaft Bearing Cup

Fig. 51 Install New Bearing Cup

Ä

TRANSAXLE

21 - 113
