(4) Repeat process for stub shaft yoke after align-

ing marks on yoke and shaft.

BRACKET, BEARING, AND SLINGER
ASSEMBLY

Disassemble

(1) Remove the two screws that hold the bearing

assembly to the support bracket.

(2) Press the intermediate shaft out of the bearing

assembly and outer slinger. Do not dent or damage the
inner slinger. Also avoid damaging the end of the stub
shaft, the rubber seal on the right driveshaft mates
with this surface. Excessive wear to the rubber seal
would result and allow moisture to enter, corroding the
internal splines.

(3) If either slinger is damaged, it should be re-

placed. Carefully press the shaft through the slinger,
discard the slinger.

The bearing assembly is not serviceable and

must be replaced as an assembly.

Assemble

(1) Place new slinger on stub shaft and drive it on until

it bottoms out on the shoulder of the shaft (Fig. 6). A tool
for this purpose can be fabricated from a piece of pipe that
has the dimensions noted in (Fig. 6).

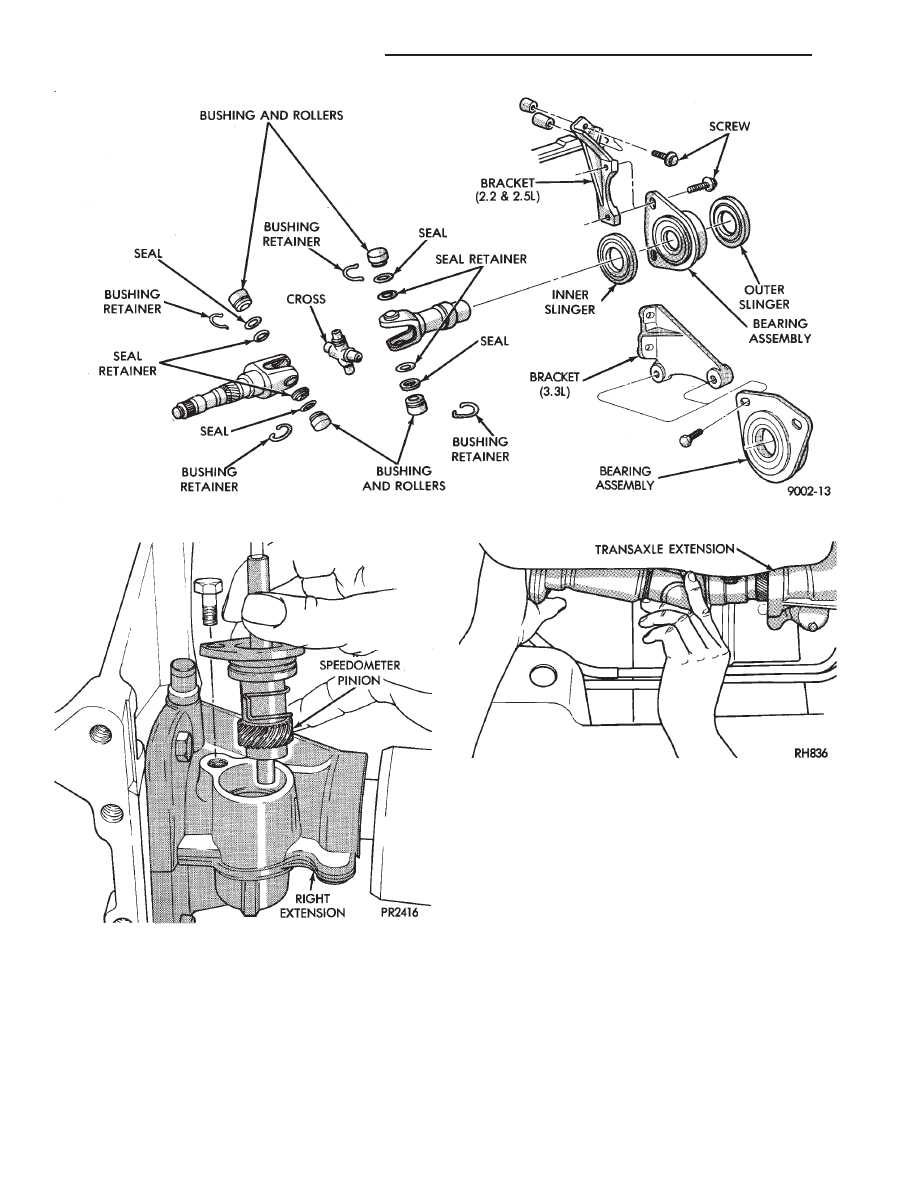

Fig. 1 Intermediate Shaft Assembly

Fig. 2 Remove Speedometer Pinion

Fig. 3 Removing Intermediate Shaft Assembly

2 - 42

SUSPENSION AND DRIVESHAFTS

Ä

CAUTION: Do not dent or bend the slinger during
this installation, since it could prevent the bearing
assembly from seating properly.

(2) Press bearing assembly into position on the

shaft, there should be a minimum of 1 mm (1/32 in.)
clearance between slinger and bearing assembly
when properly installed.

CAUTION: Apply pressure only to the inner race of
the bearing during this procedure. Or damage may
result which could cause premature bearing failure.

(3) Press the outer slinger into place with the

same tool used for bearing installation. The slinger
must bottom out on the shoulder of the shaft.

INTERMEDIATE SHAFT ASSEMBLY

Install

(1) Securely fasten bracket to bearing assembly

and tighten to 28 N

Im (21 ft. lbs.) torque (Fig. 7)

(Also see Fig. 1).

(2) Hold the stub yoke while aligning and guiding

the splined end into the transaxle (Fig. 8).

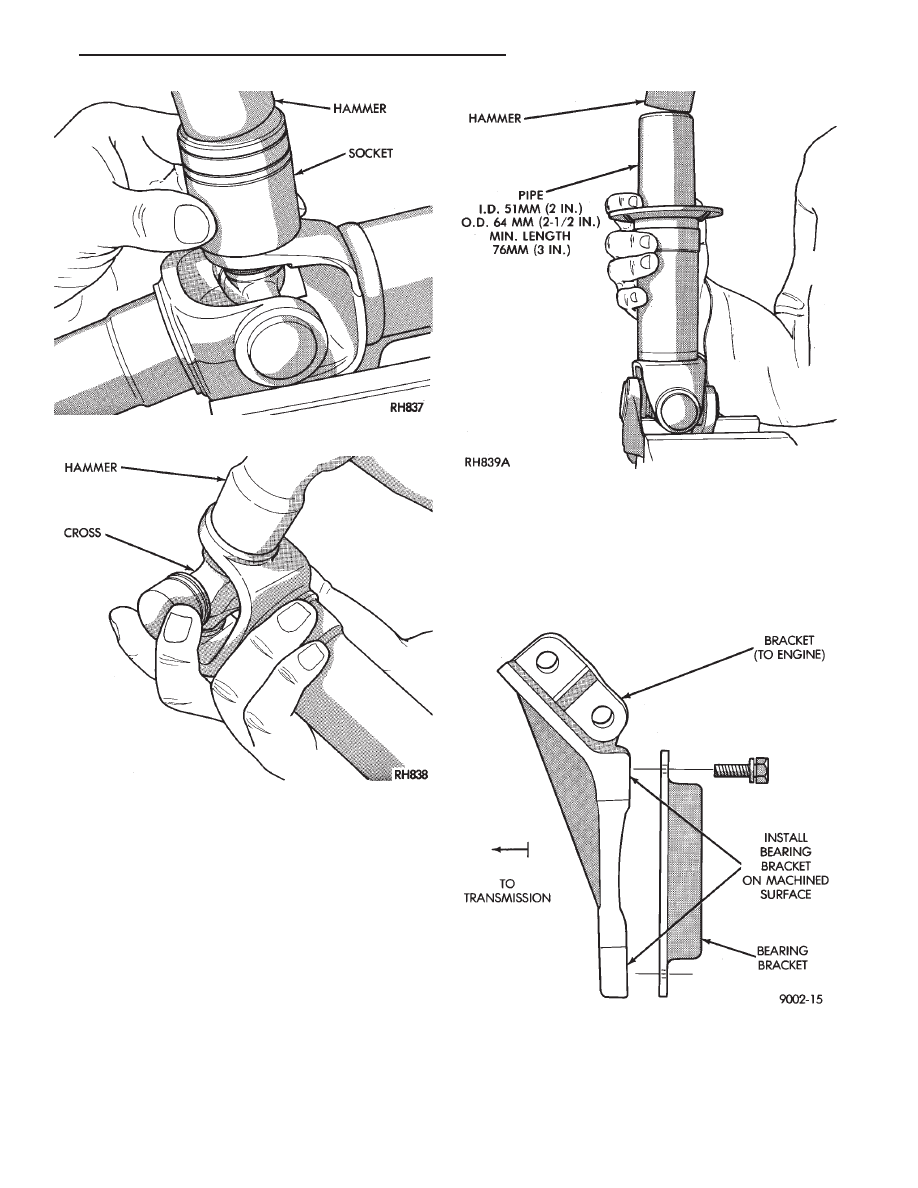

Fig. 4 Disassemble Universal Joint

Fig. 5 Assemble Universal Joint

Fig. 6 Slinger Installation Intermediate Shaft

Fig. 7 2.5L Turbo III Intermediate Driveshaft Bracket

Ä

SUSPENSION AND DRIVESHAFTS

2 - 43

(3) Swing the bracket into position on the engine and

loosely install the screws through the slotted holes.

(4) Push the intermediate shaft assembly into the

transaxle as far as it can travel. Hold the assembly in
this position and tighten the screws (bracket to engine
block) to 54 N

Im (40 ft. lbs.) torque. This will ensure

full seal engagement between the journal on the
intermediate shaft and the seal in the transaxle
extension.

(5) Distribute a liberal amount of grease in side

spline and pilot bore on bearing end of intermediate
shaft. Use MOPAR Multi-Purpose Lubricant, or
equivalent.

(6) Install speedometer pinion (Fig. 9).
(7) Install right driveshaft. See Driveshaft Assem-

blies Install.

C/V JOINT BOOTS Handling and Cleaning

It is vitally important during any service procedures

requiring boot handling. That care be taken not to
puncture or tear the boot by over tightening clamps,
misuse of tool(s) or pinching the boot. Pinching can
occur by rotating the C/V joints (especially the tripod)
beyond normal working angles.

The driveshaft boots are not compatible with oil, gaso-

line, or cleaning solvents. Care must be taken that boots
never come in contact with any of these liquids. The only
acceptable cleaning agent for driveshaft boots is
soap and water. After washing, boot must be thor-
oughly rinsed and dried before reusing.

BOOTS INSPECT

Noticeable amounts of grease on areas adjacent to or

on the exterior of the C/V joint boot. Is the first
indication that a boot is punctured, torn or that a
clamp has loosened. When a C/V joint is removed for
servicing of the joint. The boot should be properly
cleaned and inspected for cracks, tears and scuffed
areas on interior surfaces. If any of these conditions
exist, boot replacement is recommended.

BOOTS INSTALL

THE HARD PLASTIC BOOTS REQUIRE APPROXI-

MATELY 100 TIMES THE CLAMPING FORCE OF THE
RUBBER BOOT. THE CLAMPS USED ON THE RUB-
BER BOOTS DO NOT HAVE THE TYPE OF LOAD
CAPACITY REQUIRED. TO SEAL THE HARD PLASTIC
BOOTS AND SHOULD NOT BE USED FOR THIS PUR-
POSE.

Rubber boots appear only on the inner joints of

certain driveshafts.

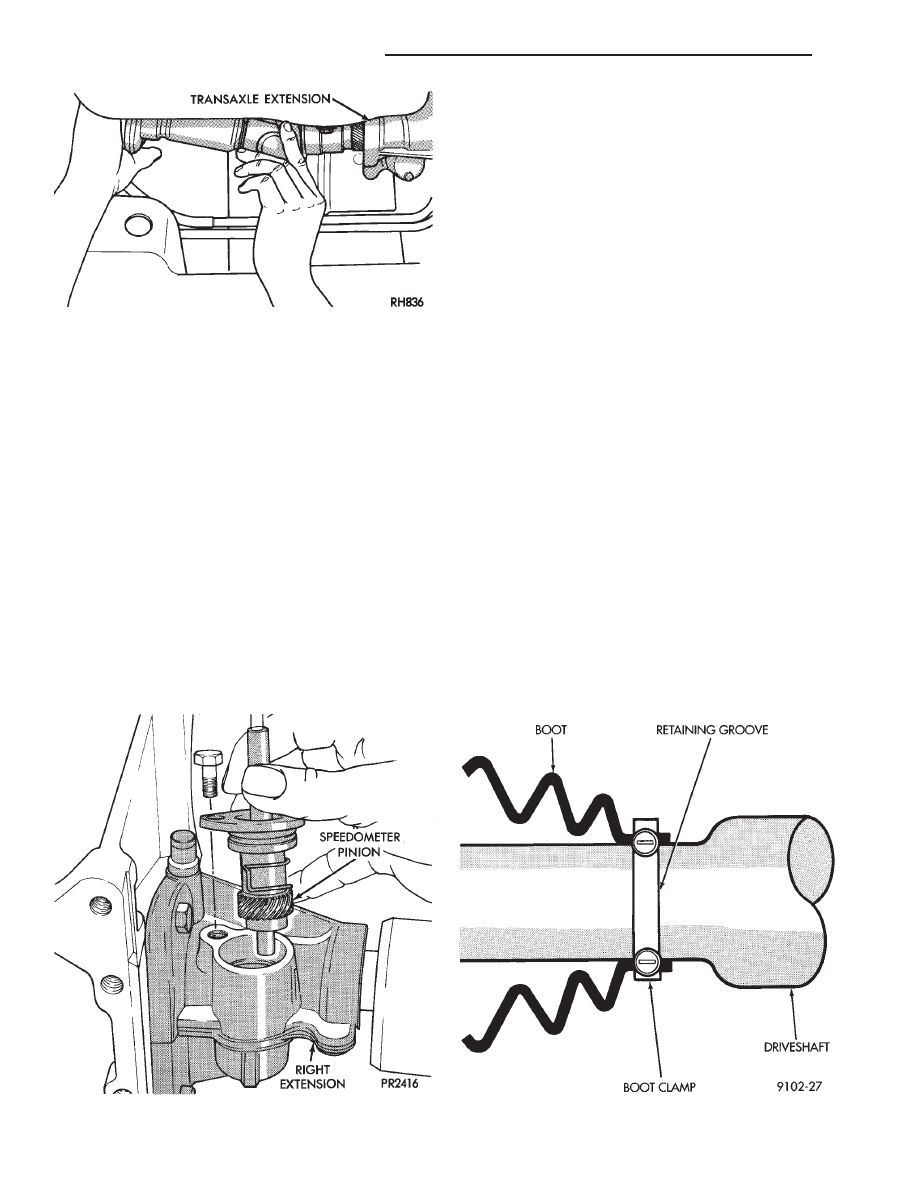

Fig. 9 Install Speedometer Pinion

Fig. 1 C/V Joint Boot Positioning G.K.N.

Fig. 8 Installing Intermediate Shaft Assembly

2 - 44

SUSPENSION AND DRIVESHAFTS

Ä

Rubber boots must be serviced with the strap and

buckle clamp. Use the Clamp Installer, Special Tool
C-4653. Proceed with the boot installation as follows:

(1) Slide the small end of the boot over the shaft.

Position the boot to the edge of the locating mark or
groove, whichever is appropriate (Fig. 1).

(2) Install the C/V joint. See Inner or Outer C/V

Joint Assemble.

(3) Slide the large diameter of the boot into the lo-

cating groove (Fig. 6).

(4) Wrap binding strap around boot twice, PLUS

63 mm (2-1/2 inches) (Fig. 2).

(5) Pass the strap through the buckle and fold it

back about 29 mm (1-1/8 inches) on the inside of the
buckle (Fig. 3).

(6) Put the strap around the boot with the eye of

the buckle toward you (Fig. 4). Wrap the strip
around the boot once and pass it through the buckle,
then wrap it around a second time also passing it
through the buckle.

(7) Fold the strip back slightly to prevent it from

slipping backwards (Fig. 5).

(8) Open the tool all the way and place strip in

narrow slot approximately 13 mm (1/2 inch) from
buckle (Fig. 6).

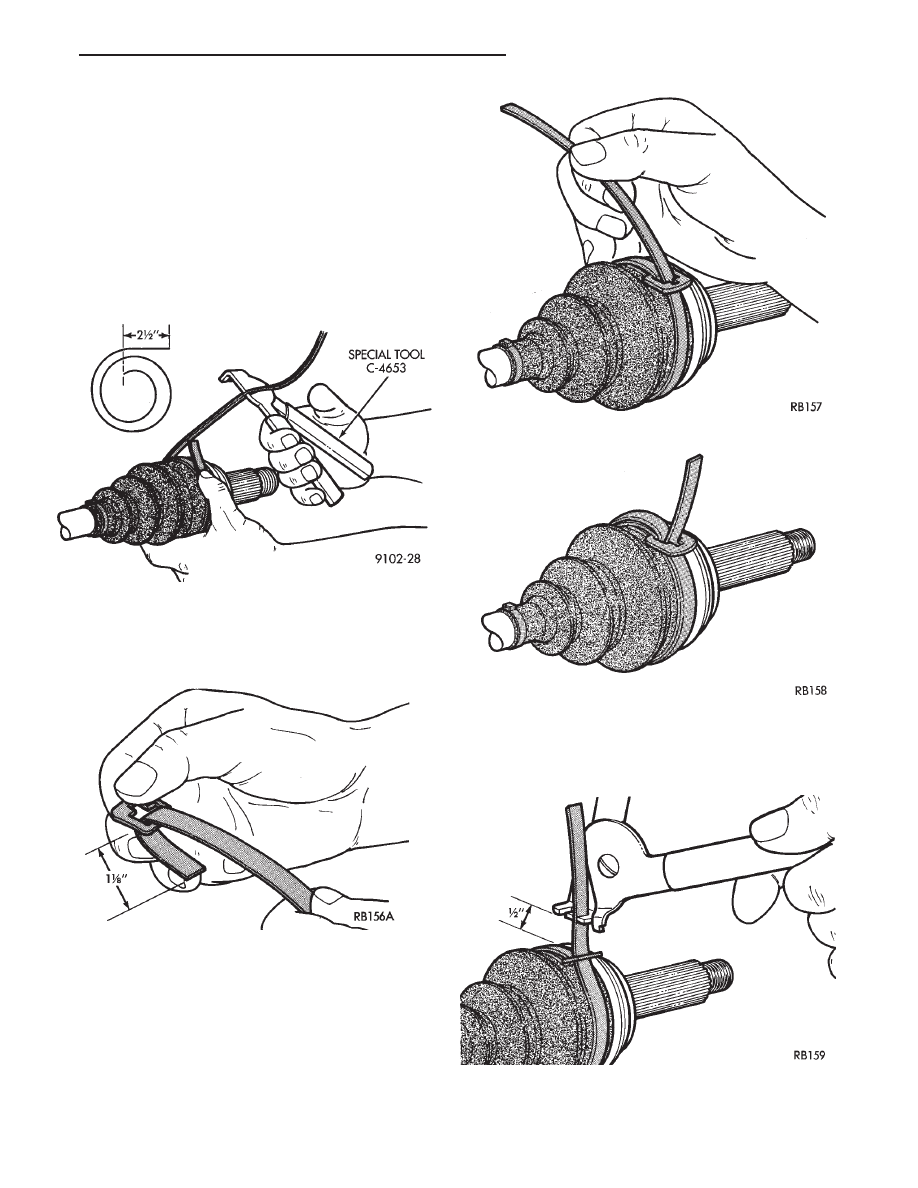

Fig. 2 Measure & Cut Binding Strap

Fig. 3 Install Buckle on Strap

Fig. 4 Wrap Strap (through Buckle Eye) Twice

Fig. 5 Fold Strap Lightly to Keep Position

Fig. 6 Open Tool, Position Strap in Narrow Slot 1/2

Inch from Buckle
