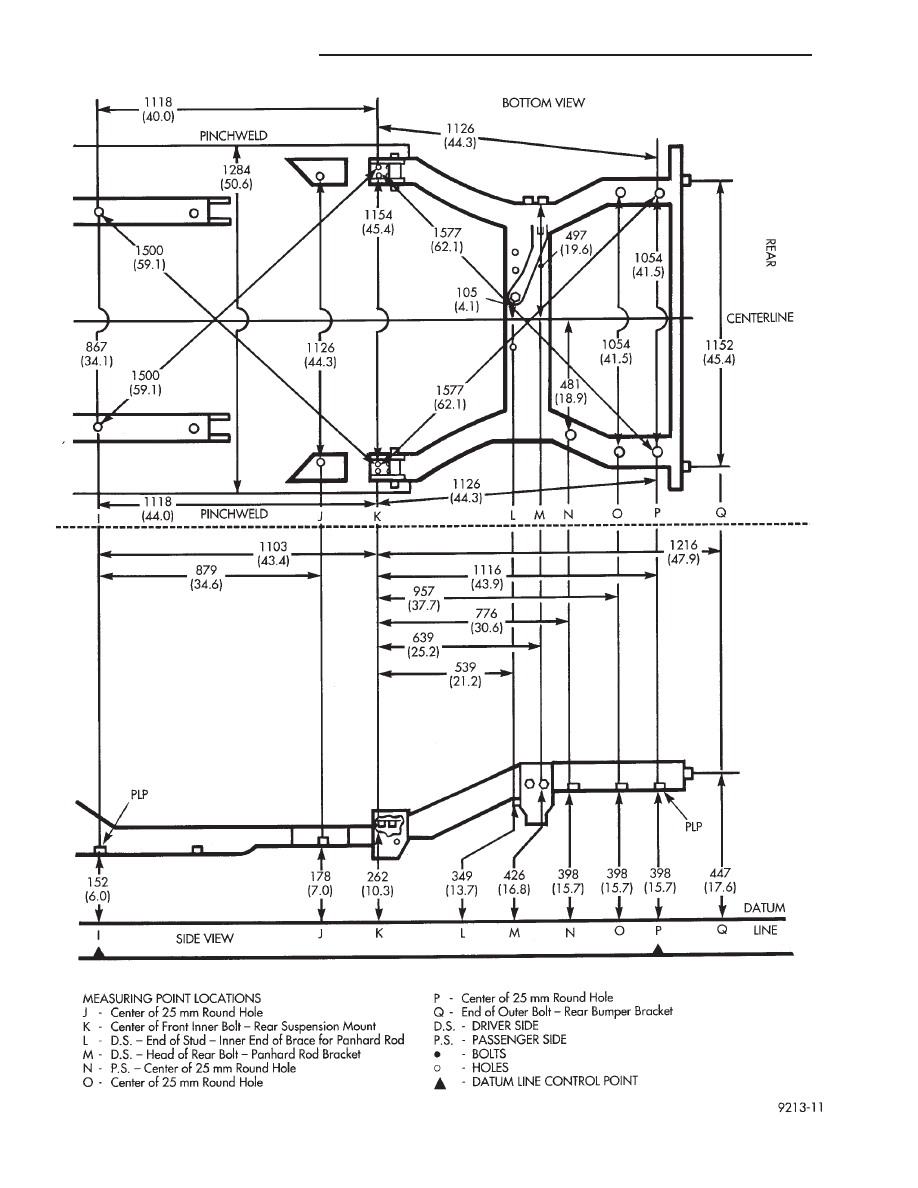

Fig. 11 Rear Frame Dimensions—AP-Body

13 - 16

FRAME AND BUMPERS

Ä

CROSSMEMBER

REMOVAL (FIG. 12)

(1) Hoist vehicle and support on safety stands. Re-

fer to Group 0, Lubrication and Maintenance for
proper procedures.

(2) Remove front wheels.
(3) Disconnect lower ball joints from the knuckle

assembly. Refer to Group 2, Suspension for proper
procedures.

(4) Disconnect power steering hose tie-down from

rear upper edge of crossmember, if equipped.

(5) Remove bolts holding steering gear to cross-

member. Refer to Group 19, Steering for proper pro-
cedures.

(6) Remove bolt holding engine damper strut to

crossmember, if equipped with manual transaxle.

(7) Support crossmember on a suitable lifting de-

vice.

(8) Remove nuts holding rear of crossmember to

the frame.

(9) Remove bolts holding crossmember to frame

from above lower control arms.

(10) Separate the crossmember from the vehicle.
(11) Transfer lower control arms and sway elimi-

nator shaft to new crossmember, if crossmember is
being replaced. Refer to Group 2, Suspension for
proper procedure.

CROSSMEMBER INSTALLATION

Reverse the preceding operation.

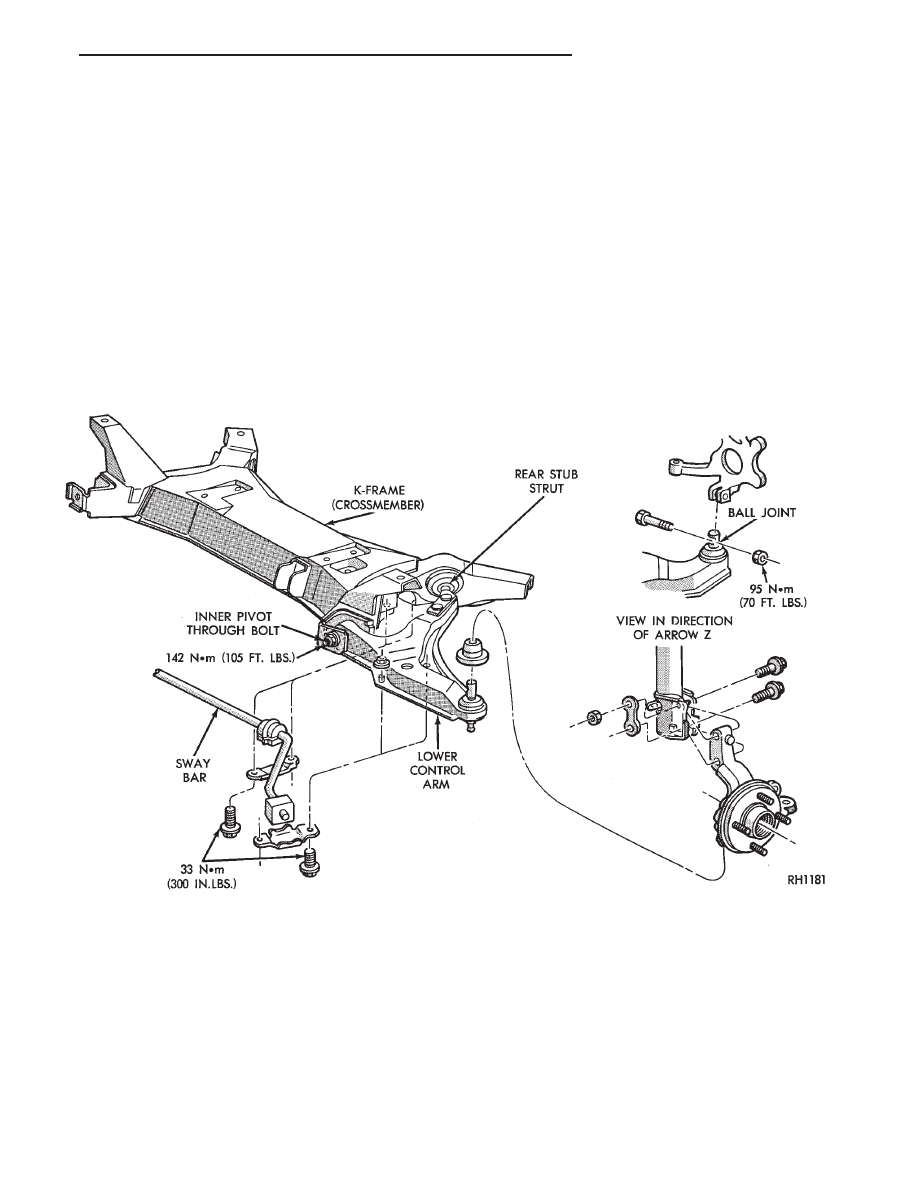

Fig. 12 Crossmember
