Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 19

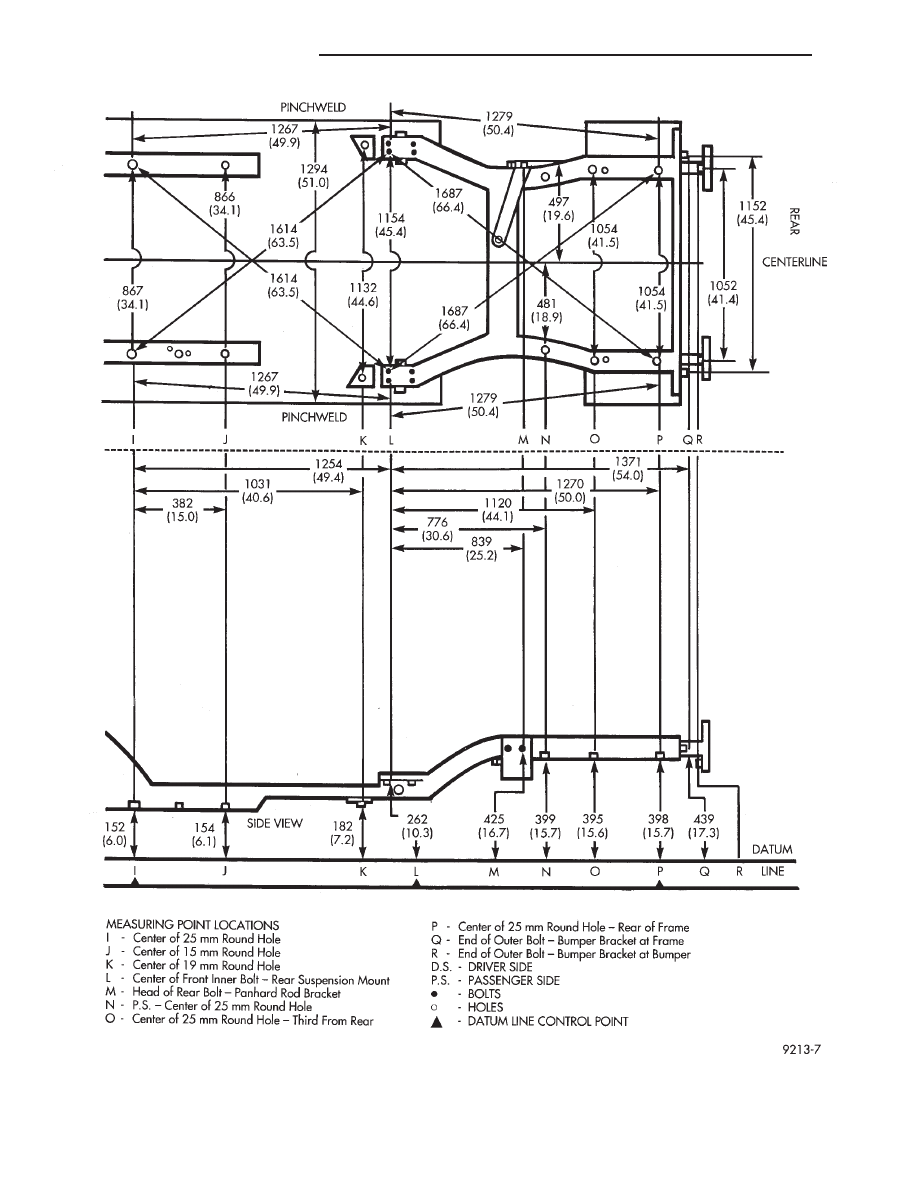

Fig. 7 Rear Frame Dimensions—AA-Body

13 - 12

FRAME AND BUMPERS

Ä

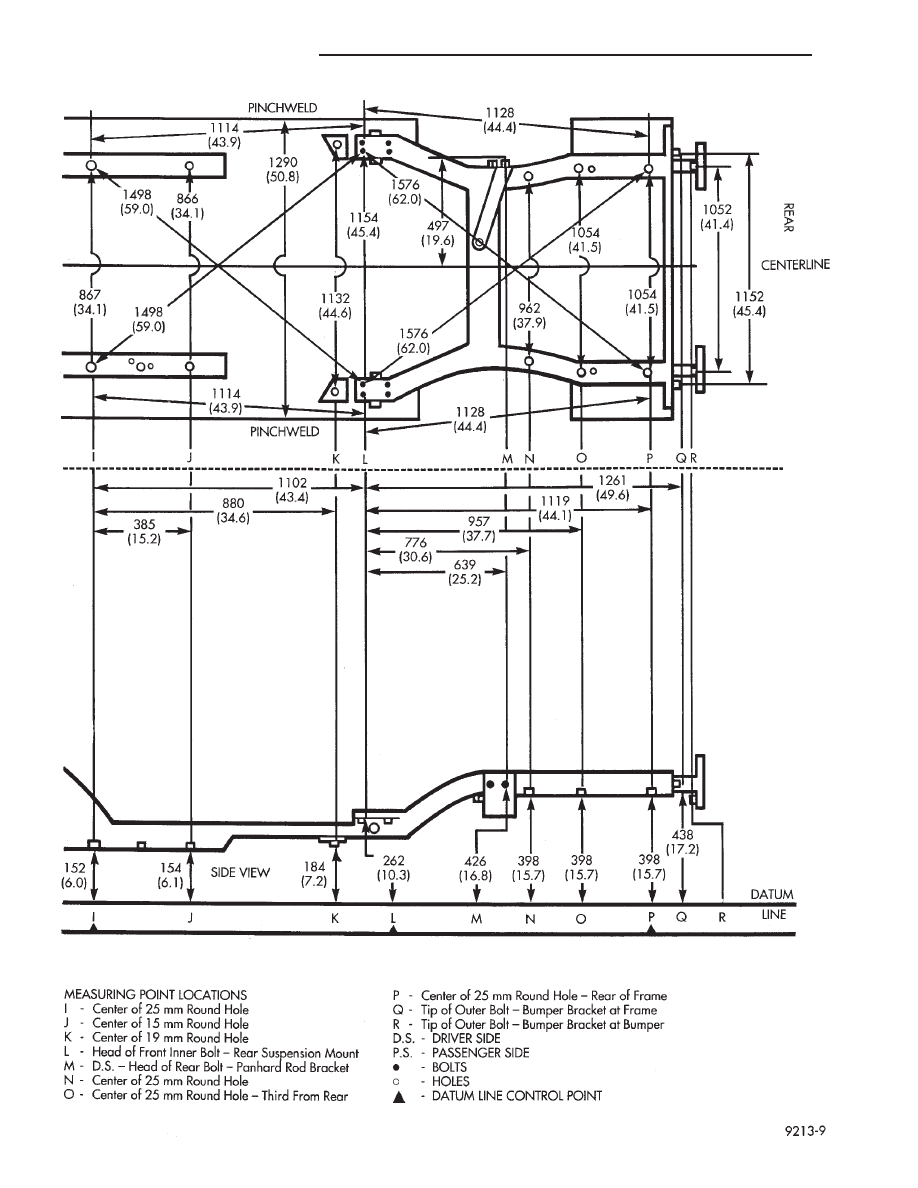

Fig. 8 Rear Frame Dimensions—AC, AY-Body

Ä

FRAME AND BUMPERS

13 - 13

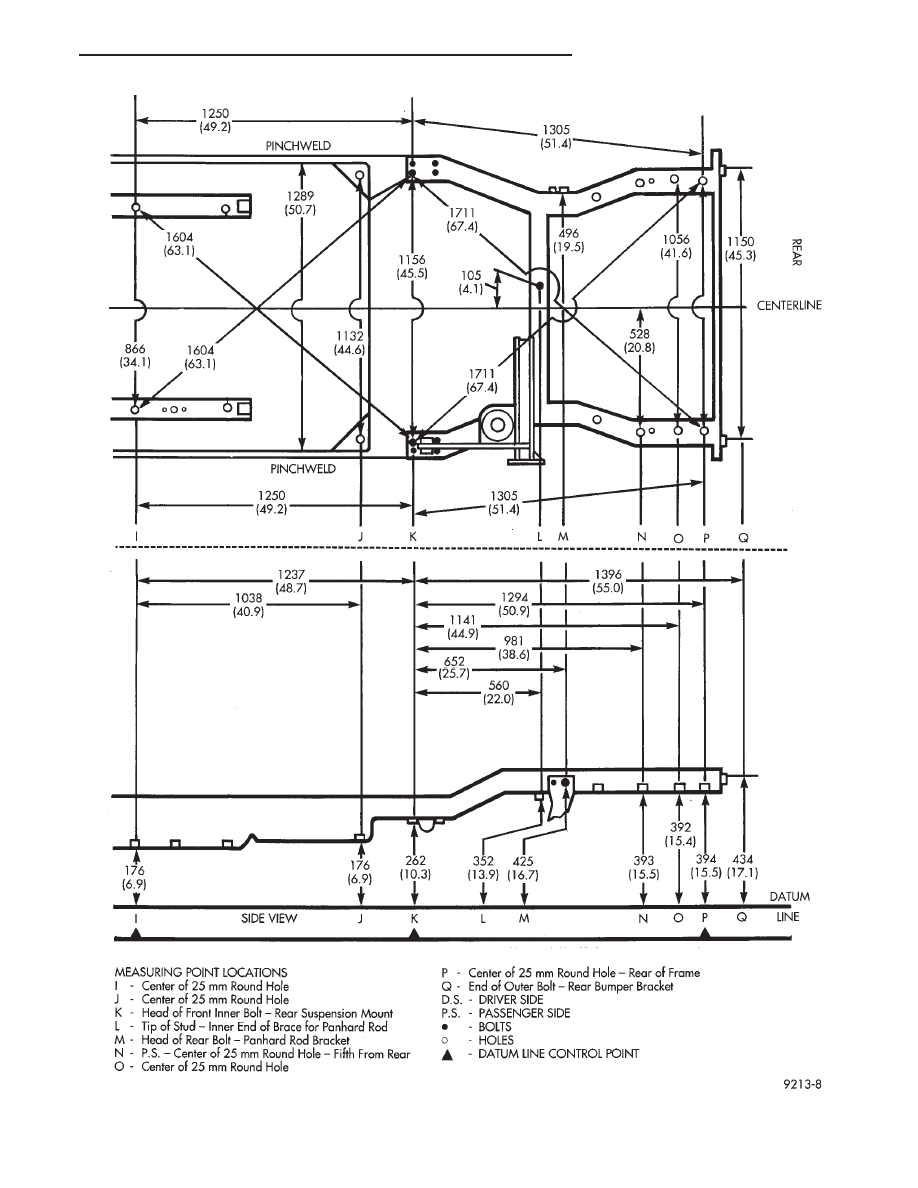

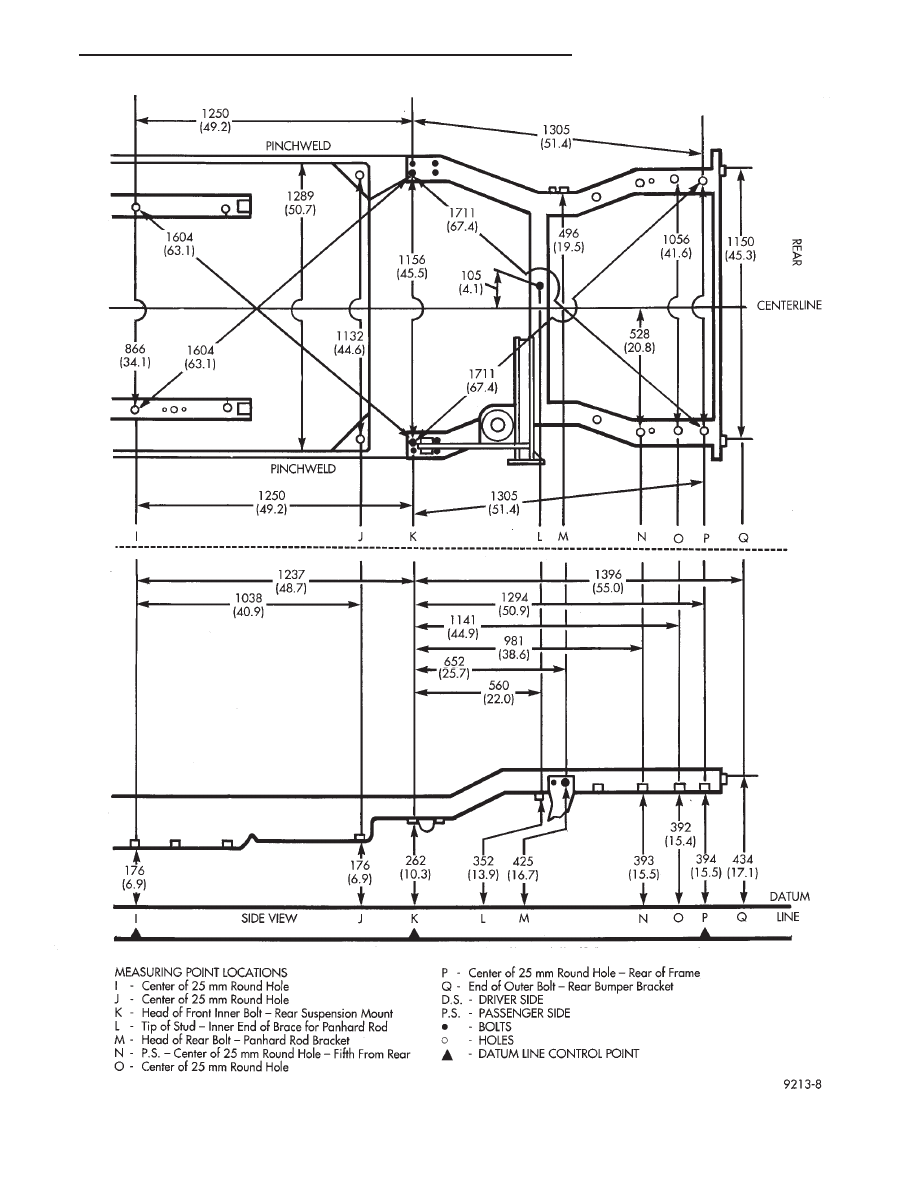

Fig. 9 Rear Frame Dimensions—AG-Body

13 - 14

FRAME AND BUMPERS

Ä

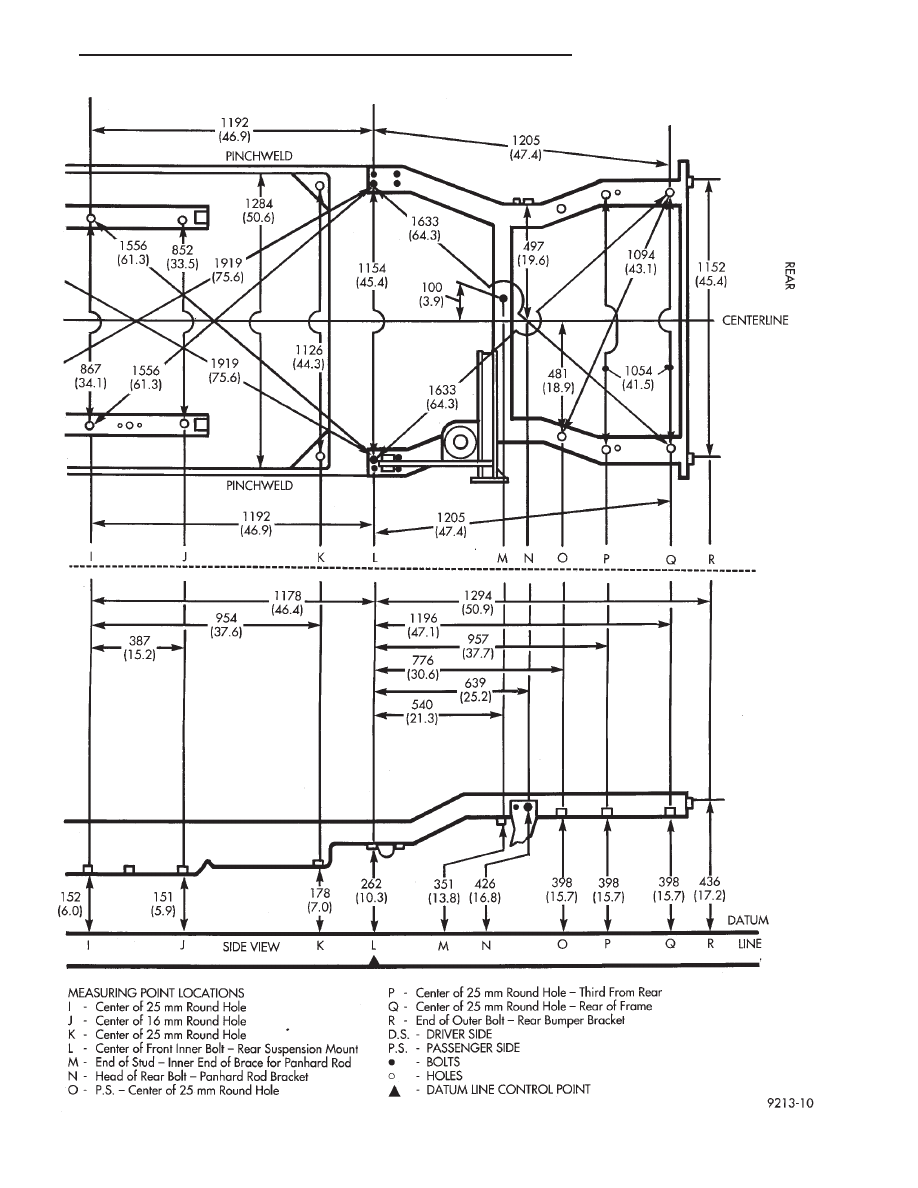

Fig. 10 Rear Frame Dimensions—AJ-Body

Ä

FRAME AND BUMPERS

13 - 15
