EXTERNAL CAB COMPONENTS

Safety instructions

1-2

4

ᓻ 200345

1

General

EXTERNAL CAB COMPONENTS

2-1

2. GENERAL

2.1 DESCRIPTION OF EXTERIOR MIRRORS

All exterior mirrors and exterior mirror brackets
installed on the 95XF series vehicles are
factory-set under average driving conditions.
After the superstructure has been constructed
on the vehicle, it is required by law that all
exterior mirrors and exterior mirror brackets
should be re-adjusted in accordance with EC
Directive 88/321. This critical adjustment
depends entirely on the width of the vehicle’s
superstructure.

To ensure proper adjustment of the exterior
mirror/exterior mirror brackets as provided for in
the Directive, it is important to follow all
adjustment procedures closely.

Mirror classification
This section describes the different types of
vehicle mirrors according to the standard EC
mirror classification. The following vehicle mirror
categories apply to trucks over 7.5 tonnes:

”Category 2”

- Main exterior mirror

”Category 4”

- Wide-angle exterior mirror

(/blind angle exterior mirror)

”Category 5”

- Close-up exterior mirror

Note: Category 1 (inside) and category 3
(exterior) mirrors are intended for passenger
cars.

The exterior mirror consists of convex glass and
an aerodynamically shaped mirror housing. The
main exterior mirror and wide-angle exterior
mirror (only on co-driver’s side) are fitted to a
D-shaped bracket on the door. A dead angle
exterior mirror (on co-driver’s side only) can also
be fitted on the D-shaped bracket. Amongst
other things, the dead angle exterior mirror gives
vision of the section beside the vehicle that is
outside the fields of vision of the main exterior
mirror, the wide-angle exterior mirror and the
pavement mirror.

4

ᓻ 200345

1

EXTERNAL CAB COMPONENTS

General

2-2

The pavement mirror is attached to the upper
part of the door on a separate bracket.
The exterior mirror bracket returns to its original
position if it gets flapped back. On several
models there is an extra exterior mirror (apart
from a pavement mirror) on co-driver’s side
giving the driver a better view of the drawn
vehicle.
The heating for the exterior mirrors can be
switched on by a switch on the dashboard.
When the exterior mirror heating is turned on,
the warning lamp in the switch lights up.

The exterior mirrors can be divided into:
-

non-heated exterior mirrors

-

heated exterior mirrors (except for the
pavement mirror)

-

electrically adjustable main exterior mirrors
(always heated).

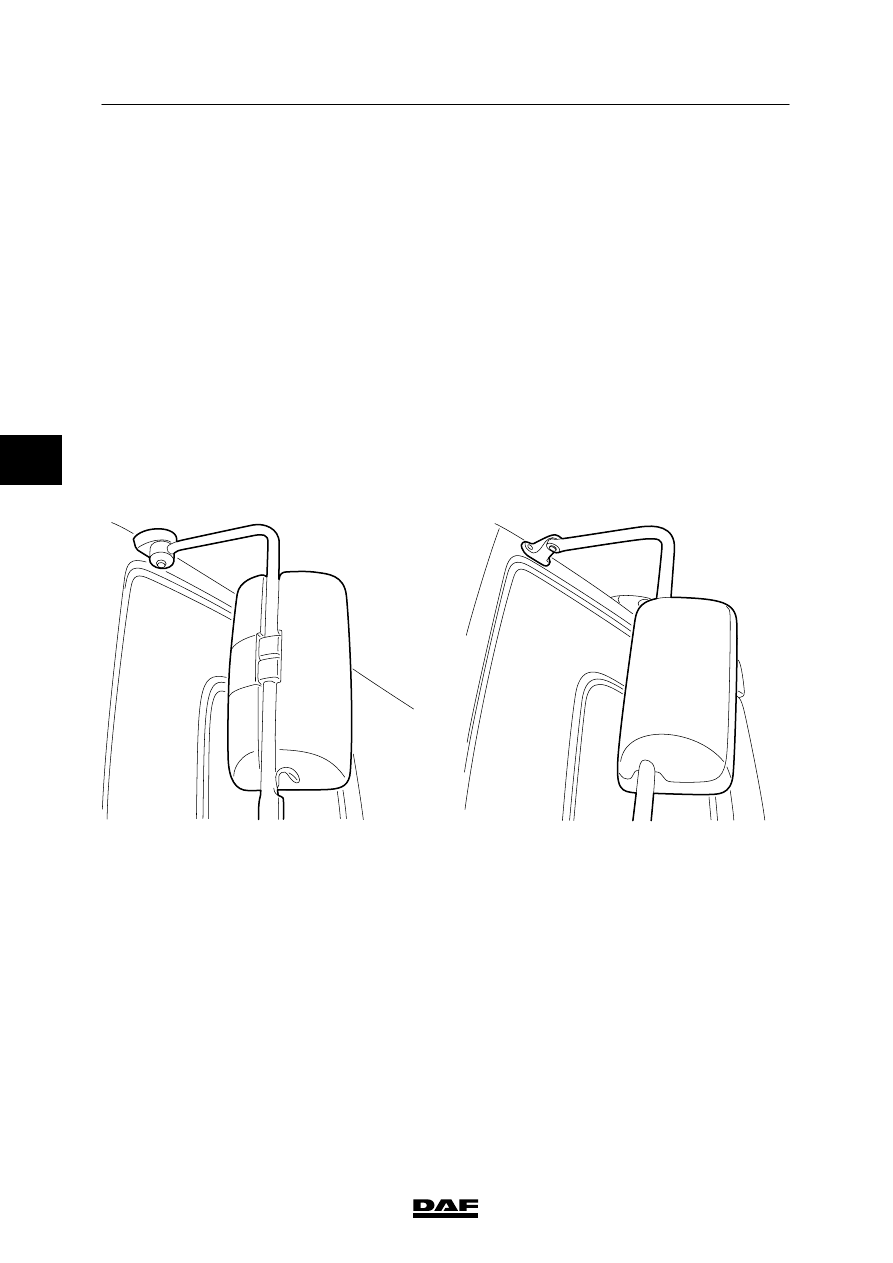

Exterior mirror types
There are two different exterior mirrors for the
vehicles of the 95XF series:

K101229

K101230

Model without integrated bracket

Model with integrated bracket

4

ᓻ 200345

1

General

EXTERNAL CAB COMPONENTS

2-3

2.2 DESCRIPTION OF WINDSCREEN WIPER AND WASHERS

There are three windscreen wipers on the
windscreen which are equipped with nozzle tips,
each of which has three sprayer nozzles.
The filler opening of the storage tank for the
windscreen washers and possibly the headlight
washers is located in the stepwell on driver’s
side.

2.3 FUNCTIONAL DESCRIPTION OF HEADLIGHT WASHING SYSTEM

95XF-series vehicles may be equipped with a
headlight washing system consisting of a
high-pressure pump and washers. The
high-pressure pump for this washing system
abuts the storage tank. The washers are
underneath the headlights. The headlight
washing system can be activated by operating
the windscreen wipe-wash system when the
lighting is switched on. When the wipe-wash
system has been operated with the lighting
switched on, the high-pressure pump starts to
build up pressure. As the pressure rises, the
telescopes are pushed out. Only when the
pressure has reached its maximum does a valve
at the top of the telescope open, after which the
liquid is sprayed at high pressure through the
nozzle tips onto the headlight glass. The
high-pressure pump stops after one second; the
washing cycle is complete. The built-in spring
now retracts the telescopes.
To begin another washing cycle, the windscreen
wipe-wash system must be re-activated.

2.4 DESCRIPTION OF HEADLIGHT HEIGHT ADJUSTMENT

The cab is equipped with an internal device for
adjusting the angle of the headlight beam.
Control is by a rotary knob located in the cab.
The knob is situated on the dashboard to the left
of the steering wheel.
The headlights are levelled by means of electric
motors located at the bottom of the headlight
unit.
