Inspection and adjustment

EXTERNAL CAB COMPONENTS

3-1

3. INSPECTION AND ADJUSTMENT

3.1 INSPECTION AND ADJUSTMENT, DOOR

Note:
To adjust the door using the door hinges, the
door panel must be removed.

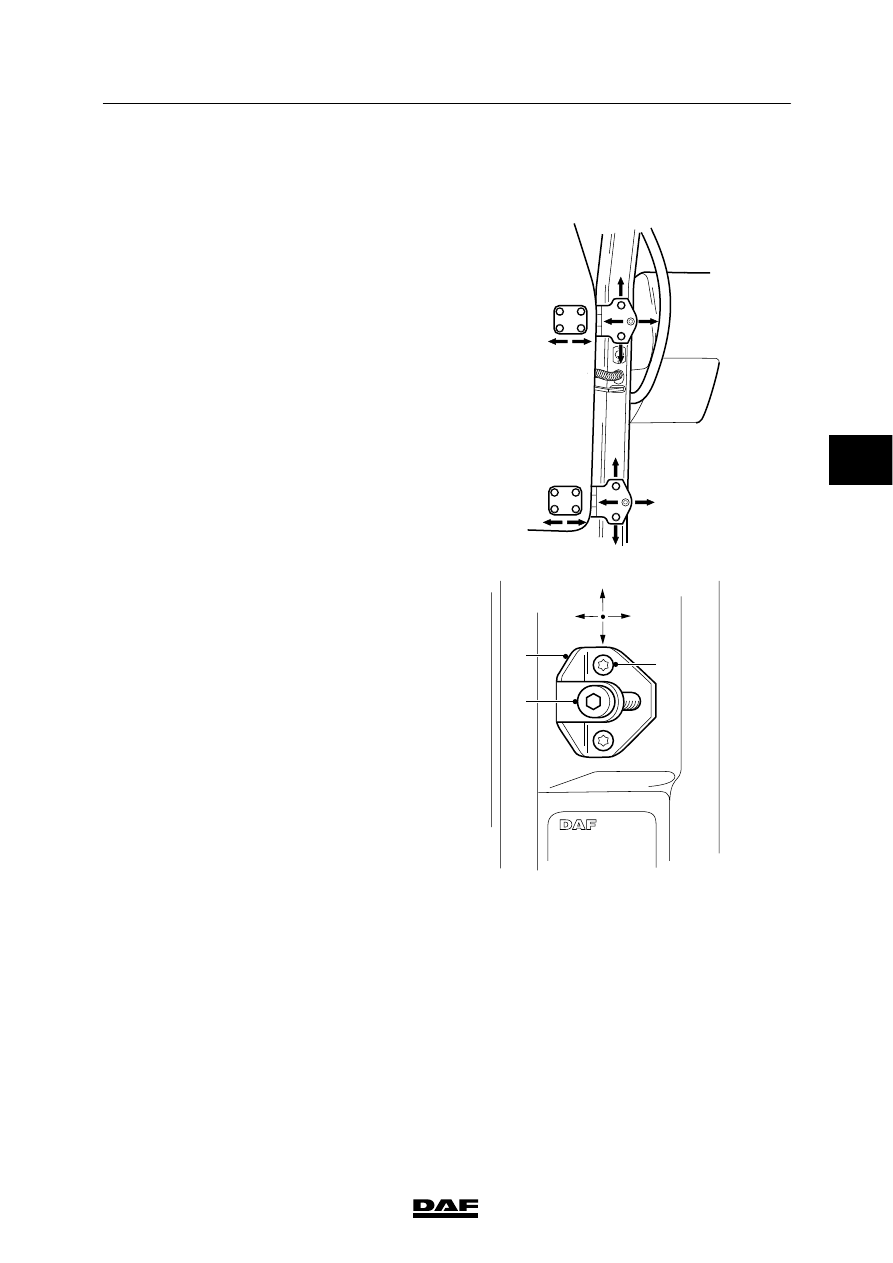

1.

Check that the size and wedged shape of
the gap between cab and door match the
specified gap size and wedged shape all
round, see ”Technical data”. If necessary,
adjust the door, with the door hinges. See
”Technical data” for the specified tightening
torque for the door hinge bolts.

2.

Look and feel whether there is a smooth
transition between the door and corner
section and between the door and cab roof,
see ”Technical data”. If necessary, adjust
the door by moving the door hinges inwards
or outwards. See ”Technical data” for the
specified tightening torque for the door
hinge bolts.

K1 01 492

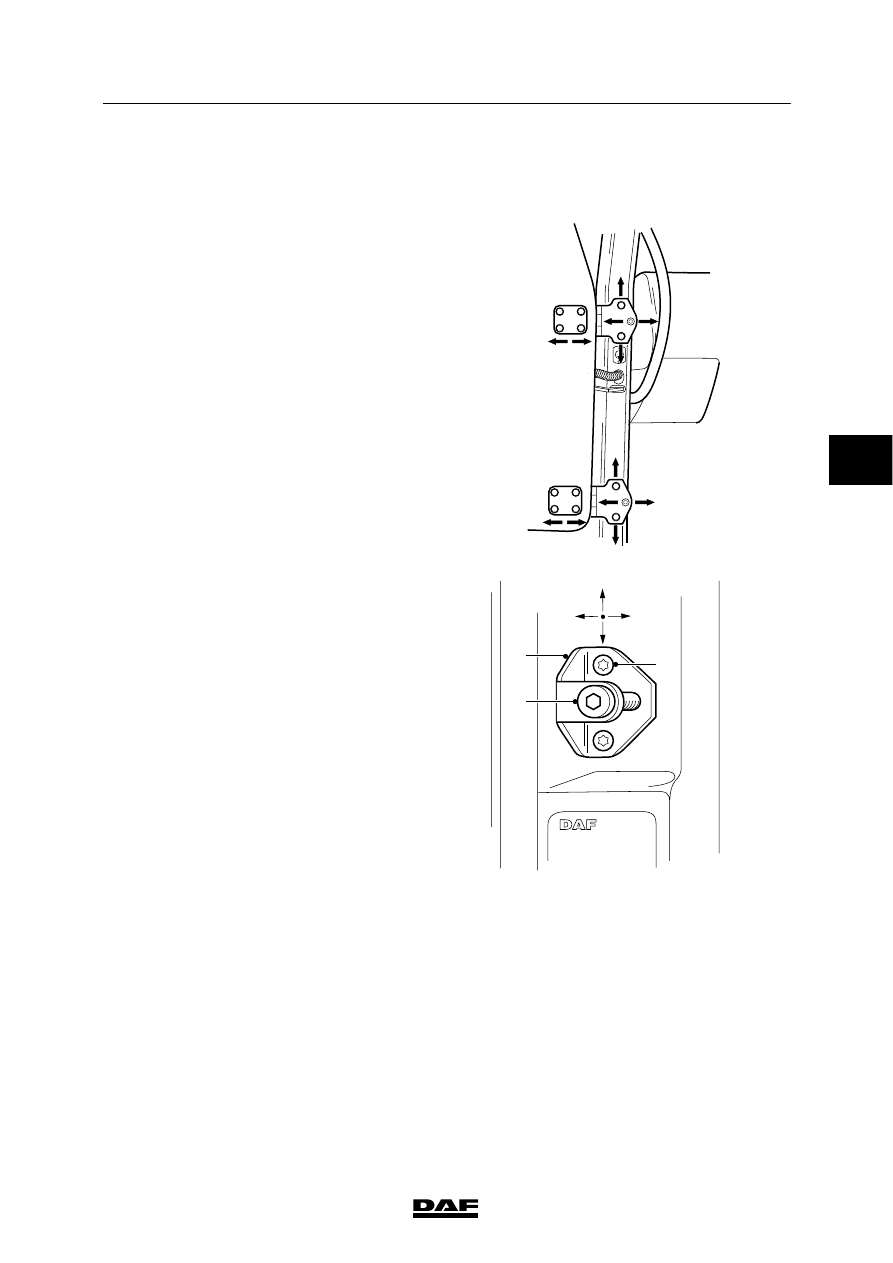

3.

Check that the surface of the door handle
area continues smoothly into that of the cab
body. See ”Technical data”. If necessary,
adjust the door, using the striker plate (1).
Loosen the Torx screws (2) and (3) and
move the striker plate. See ”Technical data”
for the tightening torque for the Torx screws
(2).

3

1

2

K1 01 491

4

ᓻ 200345

1

EXTERNAL CAB COMPONENTS

Inspection and adjustment

3-2

3.2 INSPECTION AND ADJUSTMENT, EXTERIOR MIRRORS

Height/angle adjustment of exterior mirrors
without integrated bracket
Check whether the driver and passenger’s
exterior mirrors have been adjusted in
accordance with the values given in ”Technical
data”. If necessary, adjust the height and/or
angle as follows:

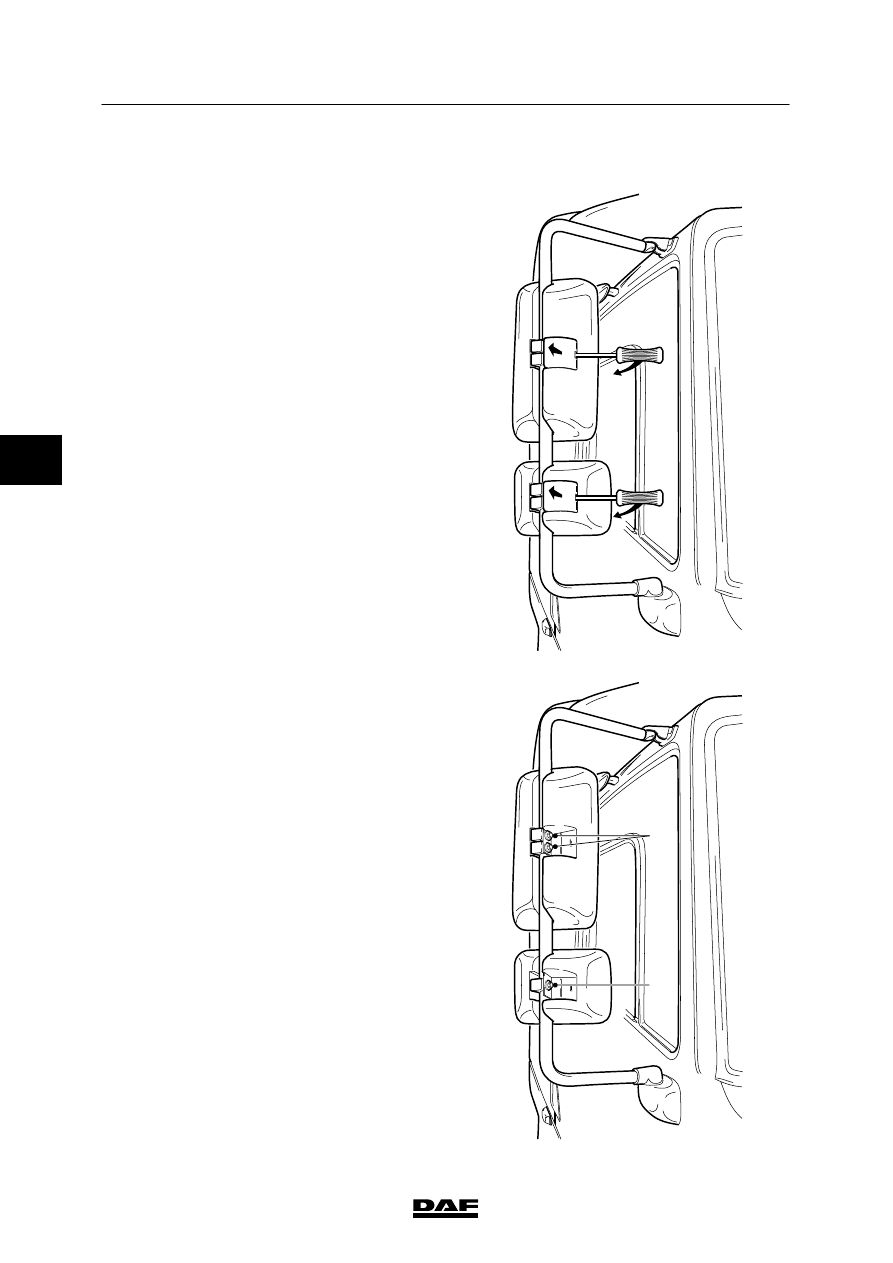

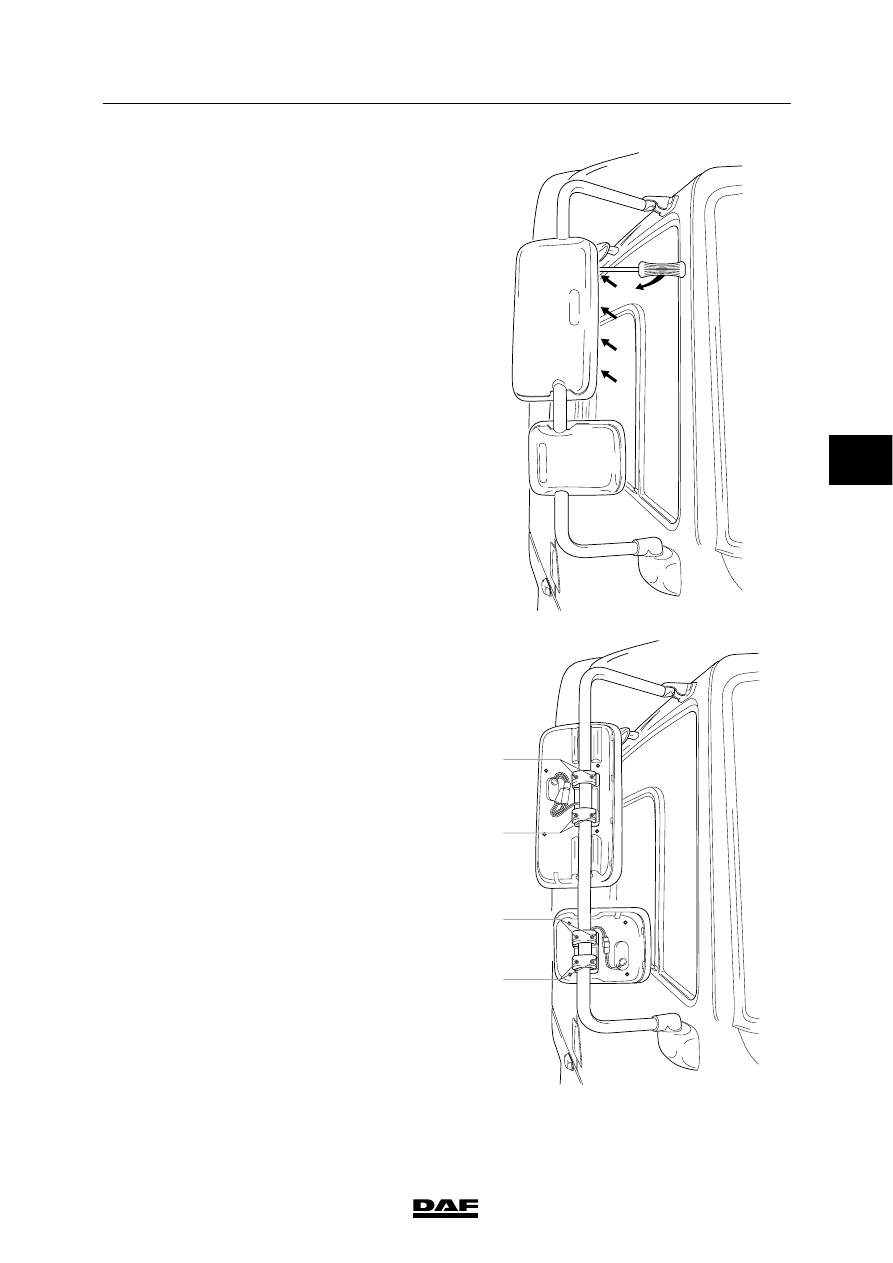

1.

Remove the cover panel on the back of the
exterior mirror. This panel can be loosened
by sticking a wide screwdriver into the
openings (do not turn it) and moving the
screwdriver backwards.

K1 01 494

2.

Unscrew the clamping bolts (1). This allows
the mirrors to move freely over the bracket.

3.

Set the mirror to the proper height and
angle, see ”Technical data”.

4.

Tighten the clamping bolts (1).

K1 01 493

1

1

4

ᓻ 200345

1

Inspection and adjustment

EXTERNAL CAB COMPONENTS

3-3

Height/angle adjustment of exterior mirrors
with integrated bracket
Check whether the driver and passenger’s
exterior mirrors have been adjusted in
accordance with the values given in ”Technical
data”. If necessary, adjust the height and/or
angle as follows:

1.

Remove the cover panel on the back of the
exterior mirror. This panel can be loosened
by sticking a wide screwdriver into the
openings (do not turn it) and moving the
screwdriver backwards.

K1 01 094

2.

Unscrew the clamping bracket bolts (1).
This allows the mirrors to move freely over
the bracket.

3.

Set the mirror to the proper height and
angle, see ”Technical data”.

4.

Tighten the clamping bracket bolts (1).

1

1

1

1

K1 01 095
