CAB HEATING

Removal and installation

4-10

9.

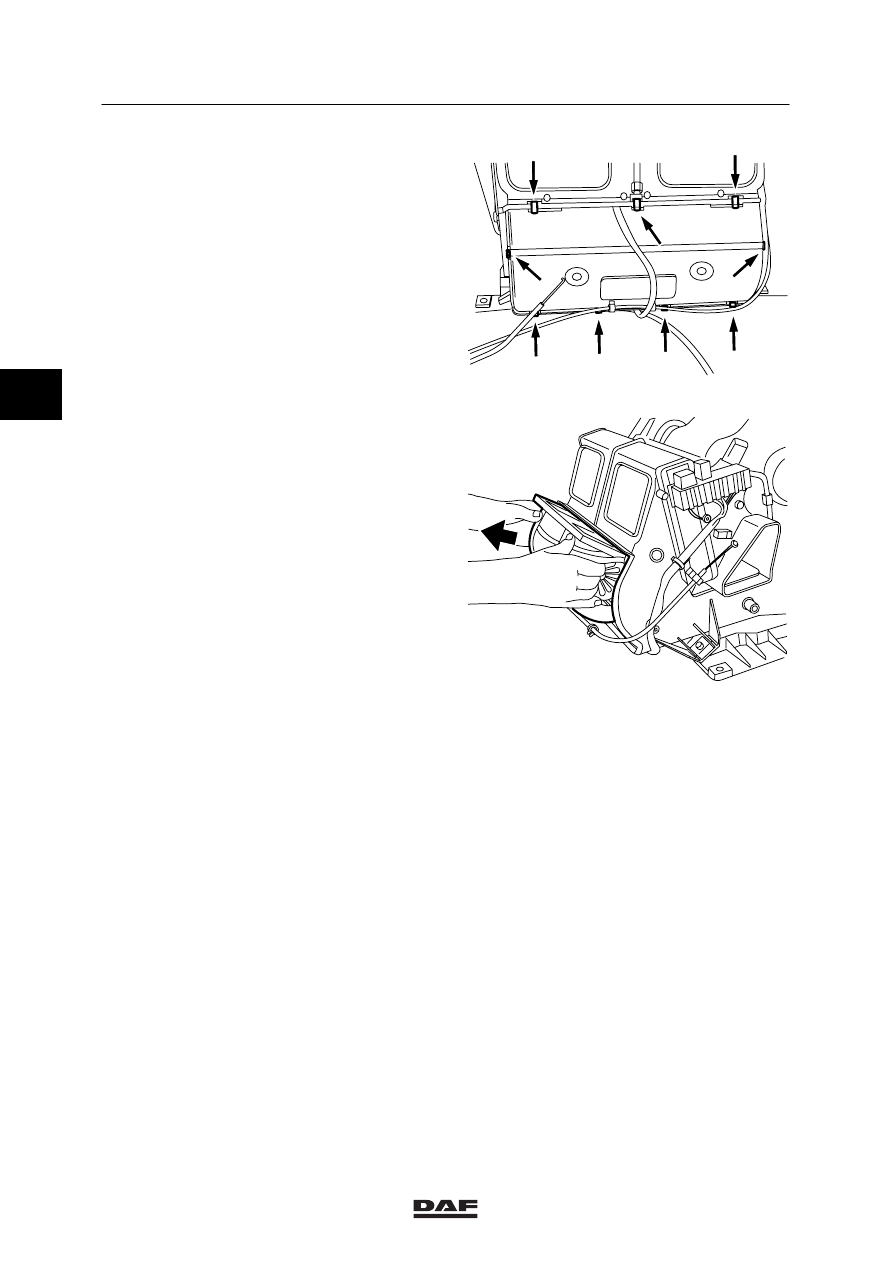

Remove the clips at the front of the heater
and take the cover off.

K100402

10. Remove the motor by pulling it out of the

unit. Mark the connections.

K100403

Installing the heating unit electric motor
1.

Install the electric motor in the unit and
connect all connectors.

2.

Install the cover and fix it with the clips. In
doing so, make sure that the bowden cable
does not get pinched off.

3.

Install the upper air duct on driver’s side.

4.

Install the central console front panel and
fasten it.

5.

Connect the connector of the central
console control panel.

6.

Fit the radio panel, dashboard panels,
ashtray and ashtray holder.

3

ᓻ 0209

1

Removal and installation

CAB HEATING

4-11

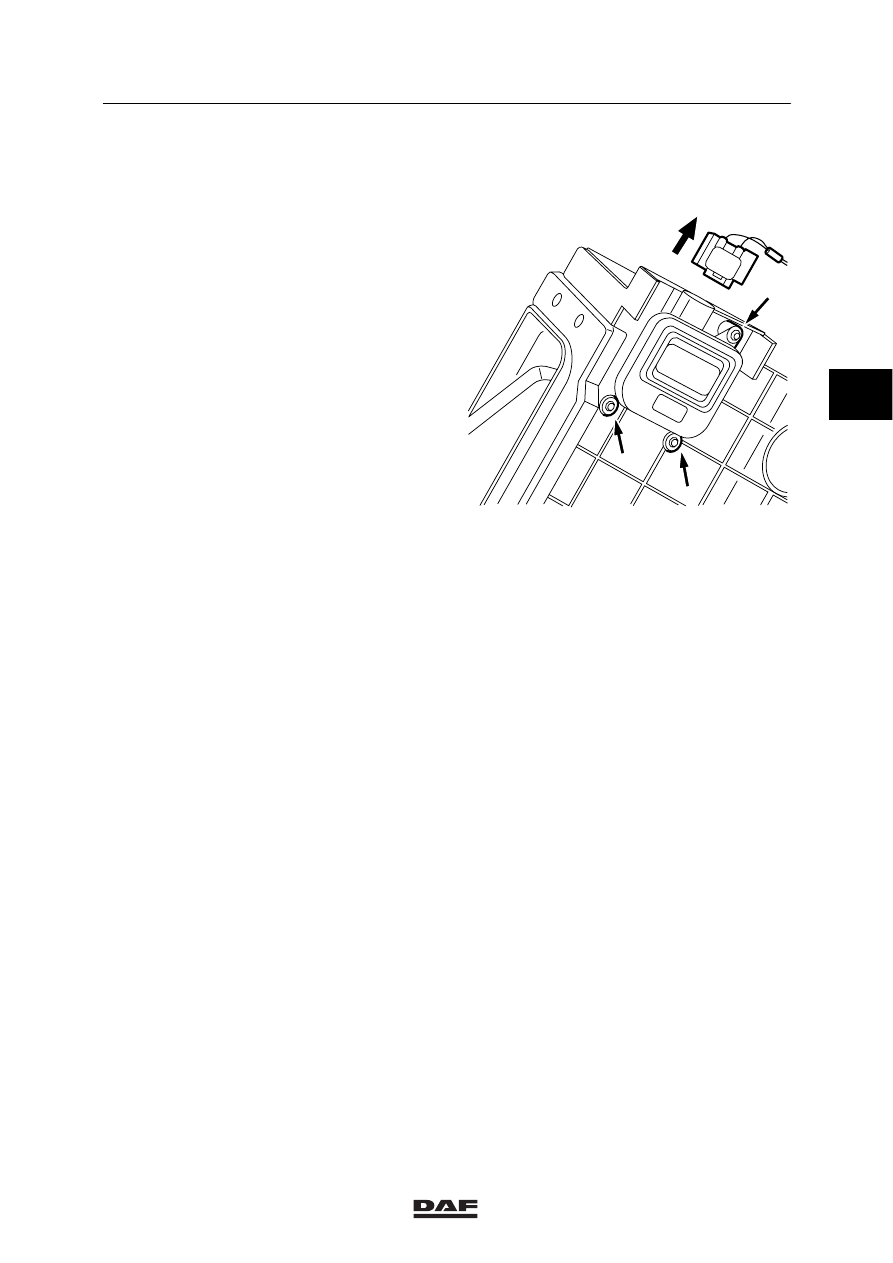

4.6 REMOVAL AND INSTALLATION, RECIRCULATION VALVE CONTROL

MOTOR

Removing recirculation valve control motor
1.

Remove the heating unit.

2.

Remove the attachment screws from the
valve control at the bottom of the heating
unit.

3.

Remove the connector from the control
motor.

4.

Remove the control motor.

Installing recirculation valve control motor
1.

Install the control motor and fit the
connector.

2.

Install the heating unit.

K100407

3

ᓻ 0209

1

CAB HEATING

Removal and installation

4-12

4.7 REMOVAL AND INSTALLATION, SERIES RESISTOR

Removing series resistor
1.

Remove the dashboard panels on
co-driver’s side and from the central
console.

2.

Remove the ashtray and the ashtray holder

3.

Remove the radio panel.

4.

Remove the lower air duct on driver’s side.

5.

Remove the central console control panel.

6.

Remove the attachment screws at the top
and front of the central console, allowing the
panel to be lifted slightly.

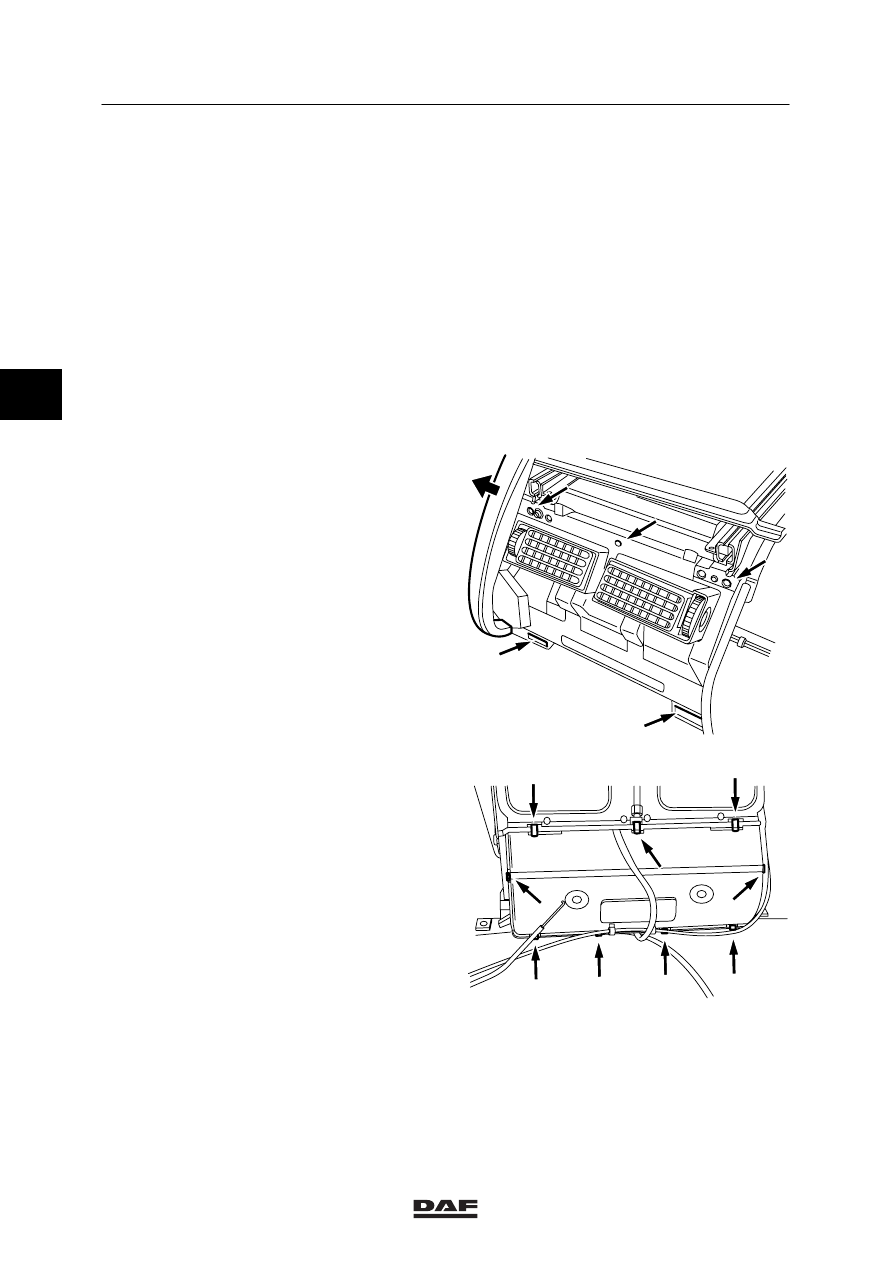

7.

Remove the frame at the front of the central
console, including the vents. To that end,
slightly lift the dashboard panel (driver’s
side) enabling the frame to be removed
more easily.

K100404

8.

Remove the clips at the front of the heater
and take the cover off.

K100402

3

ᓻ 0209

1

Removal and installation

CAB HEATING

4-13

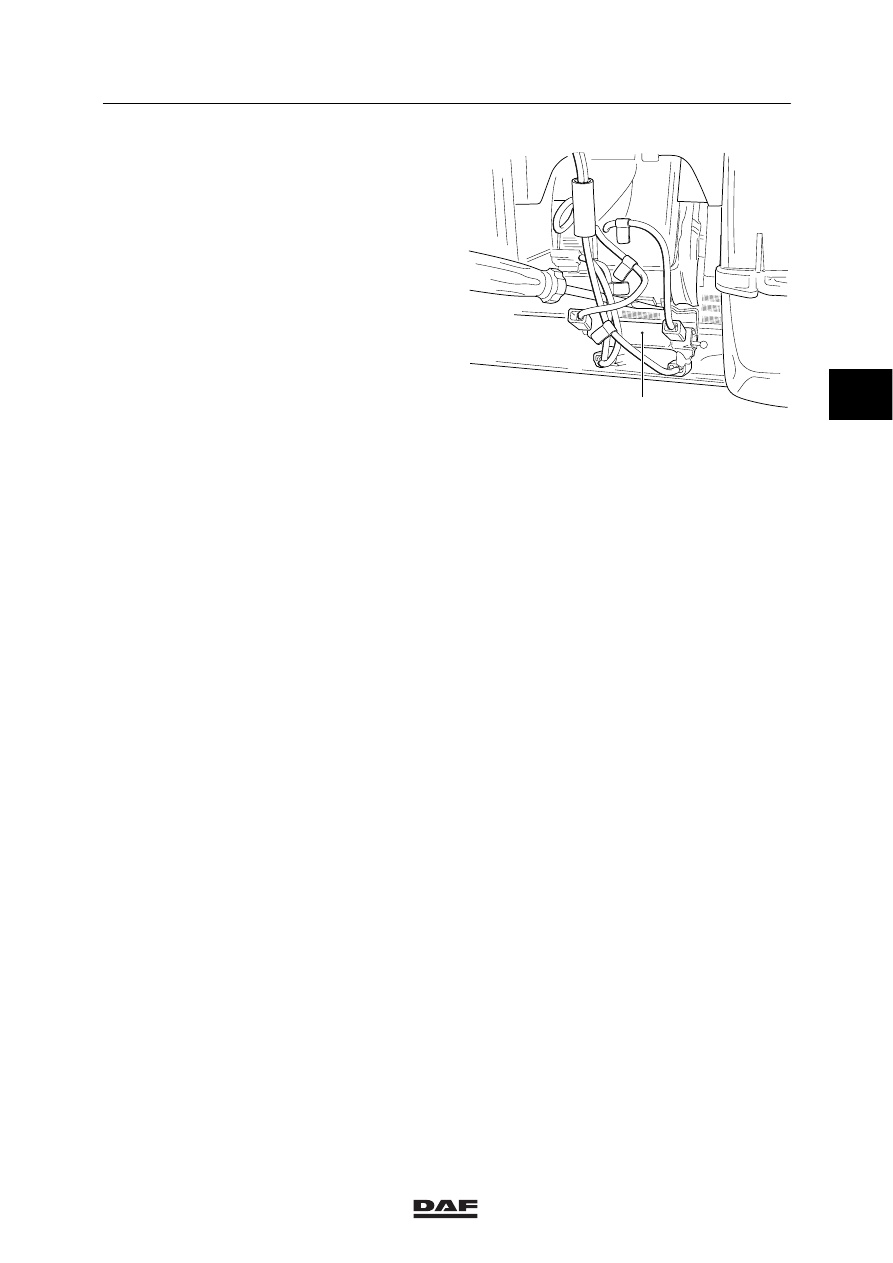

9.

Remove the connectors from the series
resistor (1).

10. Using a screwdriver, push the retainer lips

to one side and slide the series resistor
including its support off the heater motor.

Installing series resistor
1.

Press the series resistor (1) with the support
firmly into the retainer lips on the heater
motor.

2.

Connect the connectors. Note the markings
or the wire numbers.

3.

Fit the cover with the clips.

4.

Fit the frame at the front of the central
console, including the vents.

5.

Fit the attachment screws at the top and
front of the central console.

6.

Fit the central console control panel.

7.

Fit the lower air duct on driver’s side.

8.

Fit the radio panel.

9.

Fit the ashtray and the ashtray holder.

10. Fit the dashboard panels on co-driver’s side

and from the central console.
